Catia là viết tắt của Computer Aided Three-dimensional Interactive Application, một bộ phần mềm CAD/CAM/CAE do hãng Dassault Systèmes phát triển. Đây là công cụ thiết kế 3D mạnh mẽ được sử dụng rộng rãi trong các ngành công nghiệp như hàng không vũ trụ, ô tô, đóng tàu và sản xuất thiết bị công nghiệp. Catia cho phép kỹ sư tạo mô hình số hóa chính xác, mô phỏng hoạt động và quản lý vòng đời sản phẩm từ ý tưởng đến sản xuất.
Nguồn gốc và lịch sử phát triển của Catia
Catia ra đời vào năm 1977 từ nhu cầu nội bộ của hãng máy bay Pháp Avions Marcel Dassault để thiết kế Mirage. Ban đầu được đặt tên là CATI (Conception Assistée Tridimensionnelle Interactive), sau đó đổi thành Catia vào năm 1981. Phiên bản thương mại đầu tiên ra mắt năm 1982 và nhanh chóng được Boeing, Airbus áp dụng.
Đến năm 1998, Dassault Systèmes phát hành Catia V5, đánh dấu bước ngoặt công nghệ với kiến trúc hoàn toàn mới. Năm 2012, Catia V6 ra đời tích hợp nền tảng cộng tác 3DEXPERIENCE. Hiện nay, Catia đang ở phiên bản V5-6R2024 và V6R2025, phục vụ hơn 200.000 khách hàng trên toàn cầu.
Catia làm được những gì? Các tính năng cốt lõi
Thiết kế cơ khí 3D (Part Design & Assembly Design)
Catia cung cấp môi trường thiết kế tham số mạnh mẽ cho phép tạo các chi tiết từ đơn giản đến phức tạp. Người dùng có thể xây dựng mô hình solid, surface, wireframe với độ chính xác micromet. Tính năng Assembly Design cho phép lắp ráp hàng nghìn bộ phận, kiểm tra va chạm và phân tích chuyển động.

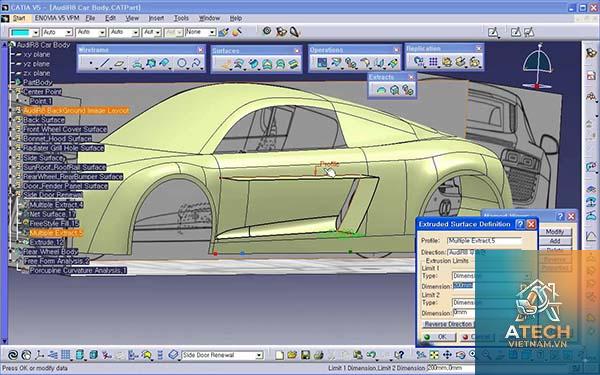

Thiết kế bề mặt nâng cao (Generative Shape Design)
Đây là thế mạnh vượt trội của Catia so với các phần mềm CAD khác. Kỹ sư có thể tạo các bề mặt phức tạp như thân vỏ máy bay, cánh turbine, thân xe hơi với độ cong hoàn hảo. Catia hỗ trợ các lệnh tạo bề mặt tự do (freeform surface) và phân tích độ nhẵn (curvature analysis).
Mô phỏng và phân tích (Simulation & Analysis)
Tích hợp sẵn công cụ mô phỏng đa vật lý: phân tích ứng suất, nhiệt, động lực học chất lỏng. Kỹ sư có thể kiểm tra độ bền kết cấu trước khi chế tạo, tiết kiệm đến 40% chi phí thử nghiệm thực tế.

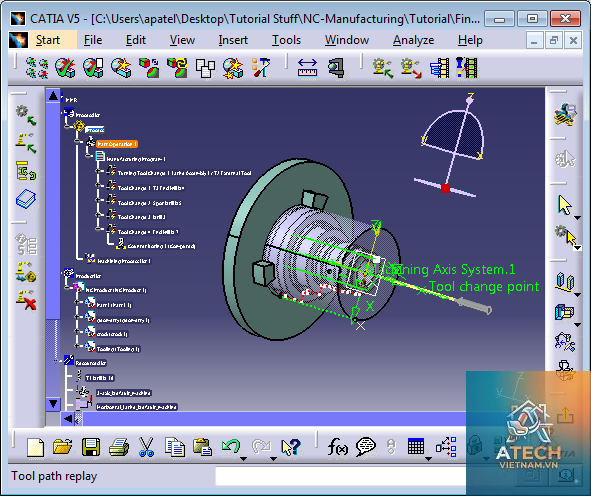

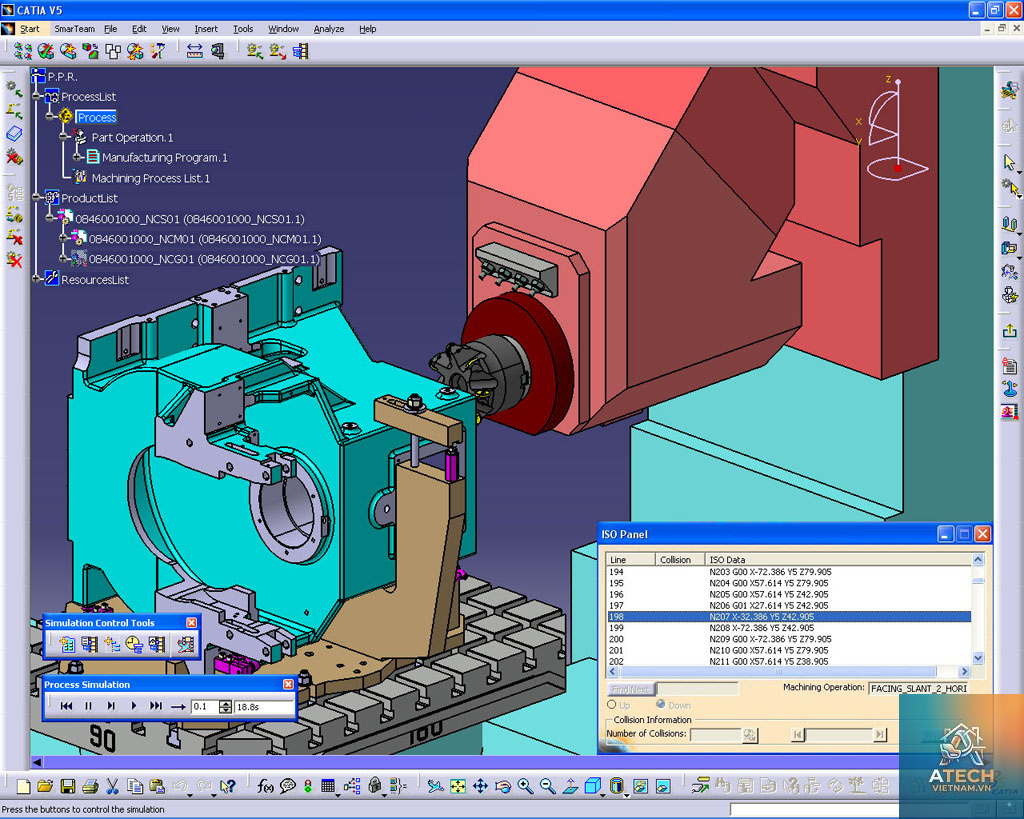

Sản xuất và gia công (CAM – Computer Aided Manufacturing)
Catia cung cấp module CAM giúp lập trình gia công CNC 3 trục, 5 trục, tiện, phay. Tự động tạo đường chạy dao tối ưu, mô phỏng quá trình cắt gọt để phát hiện lỗi trước khi đưa lên máy.
Bảng so sánh Catia với các phần mềm CAD khác
| Tiêu chí | Catia | SolidWorks | NX (Siemens) | AutoCAD |
|---|---|---|---|---|
| Nhà phát triển | Dassault Systèmes | Dassault Systèmes | Siemens PLM | Autodesk |
| Loại hình | CAD/CAM/CAE cao cấp | CAD trung cấp | CAD/CAM/CAE cao cấp | CAD 2D/3D cơ bản |
| Khả năng surface | Xuất sắc | Tốt | Xuất sắc | Trung bình |
| Ngành chính | Hàng không, ô tô | Cơ khí chế tạo | Ô tô, hàng không | Kiến trúc, xây dựng |
| Chi phí bản quyền | Cao (10.000-50.000 USD) | Thấp hơn (4.000-8.000 USD) | Cao tương đương | Thấp (1.500-4.000 USD) |
| Độ phức tạp học tập | Cao | Trung bình | Cao | Thấp |
Ứng dụng thực tế của Catia trong công nghiệp
Ngành hàng không vũ trụ
Boeing sử dụng Catia để thiết kế máy bay 787 Dreamliner với hơn 2,3 triệu bộ phận. Airbus thiết kế A380 hoàn toàn trên Catia V5. Phần mềm này giúp quản lý dữ liệu thiết kế, mô phỏng khí động học và tối ưu trọng lượng thân máy bay.
Ngành ô tô
Toyota, BMW, Mercedes-Benz dùng Catia để thiết kế thân vỏ, động cơ và hệ thống điện. Mỗi mẫu xe mới cần khoảng 50.000 thiết kế Catia. Hệ thống DMU (Digital Mock-Up) cho phép kiểm tra lắp ráp và bảo trì ảo trước khi sản xuất thử.
Thiết bị công nghiệp và tàu thủy
General Electric thiết kế turbine gió và động cơ máy bay trên Catia. Hãng đóng tàu Hyundai Heavy Industries sử dụng Catia để thiết kế tàu container, giảm thời gian phát triển đến 30%.
Lợi ích khi sử dụng Catia
- Tích hợp CAD/CAM/CAE trong một nền tảng duy nhất, loại bỏ chuyển đổi dữ liệu giữa các phần mềm khác nhau
- Khả năng thiết kế bề mặt phức tạp vượt trội, đặc biệt cho các sản phẩm có hình dáng khí động học cao
- Mô phỏng đa vật lý chính xác giúp phát hiện lỗi thiết kế ngay từ giai đoạn đầu, tiết kiệm chi phí sửa lỗi gấp 10 lần
- Quản lý dữ liệu sản phẩm mạnh mẽ với hệ thống ENOVIA, cho phép cộng tác theo thời gian thực
- Hỗ trợ thiết kế tham số và knowledgeware, tự động hóa các quy trình lặp đi lặp lại
- Chi phí bản quyền và bảo trì rất cao, phù hợp với doanh nghiệp lớn hơn là cá nhân hoặc công ty nhỏ
- Đường cong học tập dốc: cần 3-6 tháng để thành thạo cơ bản, 1-2 năm để làm việc chuyên nghiệp
- Yêu cầu cấu hình máy tính mạnh: RAM 32GB, CPU đa nhân, card đồ họa workstation chuyên dụng
- Không thân thiện với người mới bắt đầu so với các phần mềm như SolidWorks hay Inventor
- Tài liệu học tiếng Việt còn hạn chế, phần lớn là tiếng Anh hoặc tiếng Pháp
- Cố gắng học tất cả module cùng lúc: nên bắt đầu với Part Design và Assembly Design, sau đó mới học surface và phân tích
- Không tuân thủ cấu trúc cây lịch sử (history tree): dẫn đến khó sửa đổi thiết kế, đặc biệt khi làm việc nhóm
- Bỏ qua tính năng tham số hóa (parameterization): khiến việc thay đổi kích thước sau này mất nhiều thời gian
- Không sử dụng các best practice về naming và layer: gây rối khi quản lý file dự án lớn
- Phụ thuộc vào công cụ tự động mà không hiểu nguyên lý: dễ mắc lỗi khi tình huống thực tế khác với mẫu có sẵn
- Luôn backup file thường xuyên vì Catia có thể crash khi xử lý file dung lượng lớn
- Sử dụng đúng template và tiêu chuẩn (ISO, ANSI) ngay từ đầu để tránh sửa lại sau
- Khi chuyển đổi dữ liệu với phần mềm khác (STEP, IGES), kiểm tra kỹ độ chính xác hình học vì có thể mất thuộc tính
- Cập nhật driver card đồ họa lên phiên bản được Dassault chứng nhận để tránh lỗi hiển thị
- Tham gia các cộng đồng như GrabCAD, GoEngineer, COE để học hỏi kinh nghiệm và giải đáp thắc mắc
Hạn chế và khó khăn khi học Catia
Các phiên bản Catia phổ biến hiện nay
Catia V5
Phiên bản phổ biến nhất với hơn 15 module, ổn định và được hỗ trợ lâu dài. Đây là lựa chọn chính cho hầu hết doanh nghiệp sản xuất. Các module: Part Design, Assembly Design, Generative Shape Design, Drafting, DMU Kinematics, Analysis & Simulation.
Catia V6 (3DEXPERIENCE)
Nền tảng đám mây tích hợp cộng tác thời gian thực. Cho phép thiết kế, mô phỏng và quản lý vòng đời sản phẩm trên cùng một giao diện web. Phù hợp với doanh nghiệp chuyển đổi số.
Catia Natural Sketch
Module vẽ tay trực tiếp trên màn hình cảm ứng, chuyển các nét vẽ thành mô hình 3D. Dùng trong giai đoạn phác thảo ý tưởng nhanh.
Sai lầm thường gặp khi mới học Catia
Lộ trình học Catia cho người mới bắt đầu
Giai đoạn 1 (tháng 1-2): Làm quen giao diện, các lệnh sketch cơ bản, tạo khối 3D đơn giản. Module Part Design và Assembly Design là ưu tiên số một. Nên dành 2 giờ mỗi ngày để thực hành.
Giai đoạn 2 (tháng 3-4): Học thiết kế bề mặt cơ bản, lắp ráp nhiều chi tiết, tạo bản vẽ kỹ thuật (Drafting). Thực hành các bài tập mẫu có sẵn hoặc tải về từ cộng đồng Catia.
Giai đoạn 3 (tháng 5-6): Làm quen với DMU Kinematics (mô phỏng chuyển động), phân tích ứng suất cơ bản. Tìm hiểu các knowledge template để tự động hóa thiết kế.
Giai đoạn 4 (tháng 7-12): Chuyên sâu vào surface phức tạp, CAM, phân tích nâng cao. Tham gia các dự án thực tế hoặc làm portfolio cá nhân để xin việc.
Lưu ý quan trọng khi làm việc với Catia
Câu hỏi thường gặp về Catia
Catia có miễn phí không?
Catia không có phiên bản miễn phí hoàn chỉnh. Tuy nhiên, sinh viên và giáo viên có thể đăng ký bản quyền giáo dục miễn phí thông qua Dassault Systèmes Student Community. Phiên bản dùng thử 30 ngày cũng có sẵn cho doanh nghiệp.
Học Catia có khó không?
Mức độ khó từ trung bình đến cao. Người đã có nền tảng CAD (SolidWorks, Inventor) sẽ mất 2-3 tháng để làm quen. Người mới bắt đầu từ con số 0 cần ít nhất 6 tháng để có thể làm việc độc lập.
Catia khác gì với SolidWorks?
Catia hướng đến các sản phẩm phức tạp, đòi hỏi surface cao cấp và tích hợp nhiều công cụ mô phỏng. SolidWorks dễ học hơn, giá rẻ hơn, phù hợp với thiết kế cơ khí thông thường. Catia thường được dùng trong các tập đoàn lớn với quy trình nghiêm ngặt.
Nên học Catia V5 hay V6?
Đa số doanh nghiệp vẫn dùng V5 do tính ổn định và tài liệu phong phú. Nếu bạn muốn làm việc trong các công ty chuyển đổi số, nên học V6 vì xu hướng tương lai. Có thể học V5 trước, sau đó chuyển sang V6 vì kiến thức nền tảng tương tự.
Catia chạy được trên máy tính nào?
Yêu cầu tối thiểu: Windows 10 64-bit, CPU Intel Core i7 hoặc Xeon, RAM 16GB, GPU NVIDIA Quadro hoặc AMD Radeon Pro. Đề xuất: RAM 32GB, SSD 512GB, CPU đa nhân 8 lõi trở lên. Catia không hỗ trợ macOS hay Linux chính thức.
Triển vọng nghề nghiệp với Catia?
Rất cao trong các ngành hàng không, ô tô, đóng tàu, năng lượng. Kỹ sư Catia có mức lương trung bình từ 1.500-3.000 USD/tháng ở Việt Nam, tăng dần theo kinh nghiệm. Các vị trí: kỹ sư thiết kế, chuyên gia mô phỏng, quản lý dữ liệu sản phẩm.
Kết luận
Catia là công cụ thiết kế 3D hàng đầu thế giới, chiếm lĩnh trong các ngành công nghiệp đòi hỏi độ chính xác và phức tạp cao. Việc hiểu rõ catia là gì và ứng dụng của nó giúp kỹ sư định hướng phát triển sự nghiệp và lựa chọn công cụ phù hợp. Mặc dù chi phí đầu tư lớn và thời gian học tập lâu, nhưng lợi ích mà Catia mang lại về năng suất thiết kế, giảm sai sót và tối ưu chi phí sản xuất là rất đáng kể. Nếu bạn đang cân nhắc theo đuổi con đường kỹ thuật số trong lĩnh vực cơ khí, Catia chắc chắn là một trong những lựa chọn đáng giá nhất để đầu tư thời gian và công sức.
