Đường kính vòng chia bánh răng là thông số cốt lõi trong thiết kế và chế tạo cơ khí, quyết định khả năng ăn khớp và truyền động của hệ thống bánh răng. Nắm vững cách tính đường kính vòng chia bánh răng không chỉ giúp kỹ sư và kỹ thuật viên đảm bảo độ chính xác gia công mà còn tối ưu hiệu suất làm việc của máy móc. Trong bài viết này, chúng
Đường kính vòng chia bánh răng là gì và vì sao cần tính chính xác?

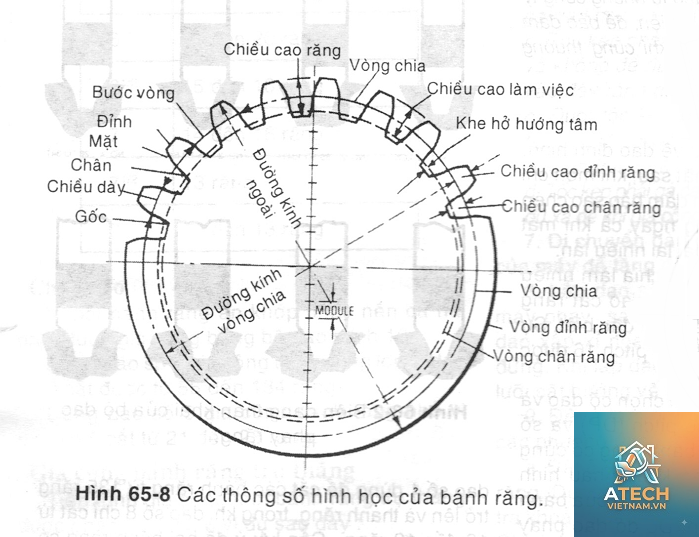

Đường kính vòng chia (ký hiệu d) là đường kính của vòng tròn lăn thuần túy khi hai bánh răng ăn khớp với nhau, không có trượt. Đây là vòng tròn cơ sở để xác định hầu hết các thông số khác của bánh răng như chiều cao răng, khoảng cách tâm trục và tỷ số truyền. Hiểu đúng bản chất của vòng chia giúp bạn dễ dàng trao đổi thông số kỹ thuật trong bản vẽ và sản xuất.
Việc tính sai đường kính vòng chia dẫn đến hậu quả nghiêm trọng: bánh răng bị kẹt, răng bị mài mòn nhanh, gây tiếng ồn và giảm đáng kể tuổi thọ thiết bị. Vì vậy, cách tính đường kính vòng chia bánh răng phải được thực hiện chuẩn xác dựa trên tiêu chuẩn ngành và các thông số hình học đã chọn.
Công thức cơ bản tính đường kính vòng chia bánh răng
Công thức tổng quát cho bánh răng thân khai
Đối với bánh răng tiêu chuẩn sử dụng biên dạng thân khai (involute), công thức tính đường kính vòng chia rất đơn giản:
d = m × Z
Trong đó:
d – đường kính vòng chia (mm).
m – module của bánh răng (mm).
Z – số răng của bánh răng.
Module (m) là thông số được tiêu chuẩn hóa, thể hiện kích thước răng. Module càng lớn, răng càng to và bánh răng chịu tải càng cao. Các module tiêu chuẩn thường dùng: 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10…
Ví dụ tính toán cụ thể
Giả sử bạn có bánh răng module m = 3 mm với số răng Z = 20. Áp dụng công thức:
d = 3 × 20 = 60 mm.
Kết quả cho thấy đường kính vòng chia là 60 mm. Đây là giá trị dùng để tính khoảng cách tâm trục khi lắp ghép với bánh răng khác.
Module (m)
Số răng (Z)
Đường kính vòng chia (d)
2
30
60
4
20
80
5
25
125
Các trường hợp đặc biệt khi tính đường kính vòng chia
Bánh răng dịch chỉnh (profile shift)
Khi sử dụng dịch chỉnh, đường kính vòng chia không thay đổi so với công thức cơ bản, nhưng vòng đỉnh và vòng chân bị thay đổi. Đường kính vòng chia vẫn tính bằng d = m × Z, bất kể hệ số dịch chỉnh x. Tuy nhiên, khoảng cách tâm trục thực tế lúc này khác với khoảng cách tâm danh nghĩa.
Bánh răng nghiêng (helical gear)
Với bánh răng nghiêng, cần phân biệt đường kính vòng chia trên mặt cắt pháp và mặt cắt ngang. Công thức tính đường kính vòng chia theo mặt cắt ngang là:
d = (mₙ × Z) / cos(β)
Trong đó mₙ là module pháp, β là góc nghiêng của răng. Nếu bạn có module tiêu chuẩn trên mặt cắt pháp, phải chia cho cos(β).

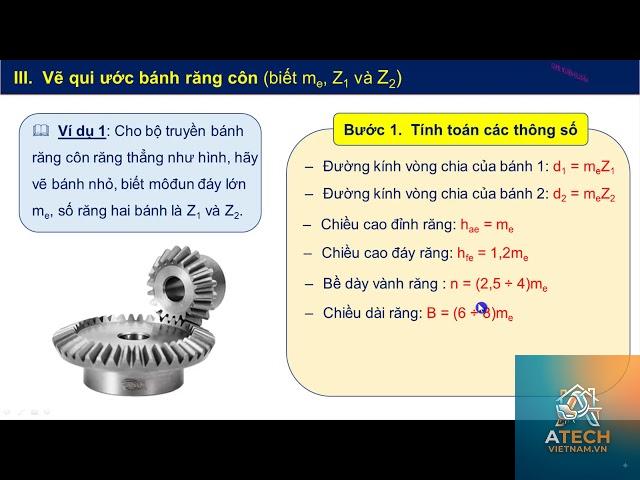

Bánh răng côn (bevel gear)
Đối với bánh răng côn, đường kính vòng chia được đo tại mặt mút ngoài hoặc mặt mút trong tùy theo thiết kế. Công thức tính ở đầu ngoài: d = m × Z, với m là module ở đầu ngoài. Kích thước này thay đổi dọc theo chiều dài côn.
Phân loại bánh răng và cách tính đường kính vòng chia tương ứng
Bánh răng trụ răng thẳng
Đây là loại phổ biến nhất. Cách tính đơn giản theo công thức d = m × Z. Thường dùng trong hộp giảm tốc, máy nông nghiệp.
Bánh răng trụ răng nghiêng
Như đã nêu, cần chú ý góc nghiêng β. Đường kính vòng chia thực tế lớn hơn so với răng thẳng cùng số răng và module pháp, giúp ăn khớp êm hơn nhưng phải tính lực dọc trục.
Bánh răng côn răng thẳng
Đường kính vòng chia được xác định ở mặt mút ngoài. Công thức giống răng thẳng nhưng module được lấy tại đường kính ngoài cùng. Thường dùng trong truyền động vuông góc.
Bánh răng thanh răng (rack gear)
Thanh răng không có vòng chia tròn, thay vào đó là đường chia. Khoảng cách giữa các răng tương ứng với module. Khi ăn khớp với bánh răng trụ, đường kính vòng chia của bánh răng quyết định tỷ số truyền.
Lợi ích và hạn chế của việc tính toán theo công thức cơ bản
Lợi ích
Đơn giản, dễ nhớ, dễ áp dụng trong thực tế sản xuất.
Cho kết quả nhanh, phù hợp với bánh răng tiêu chuẩn không dịch chỉnh.

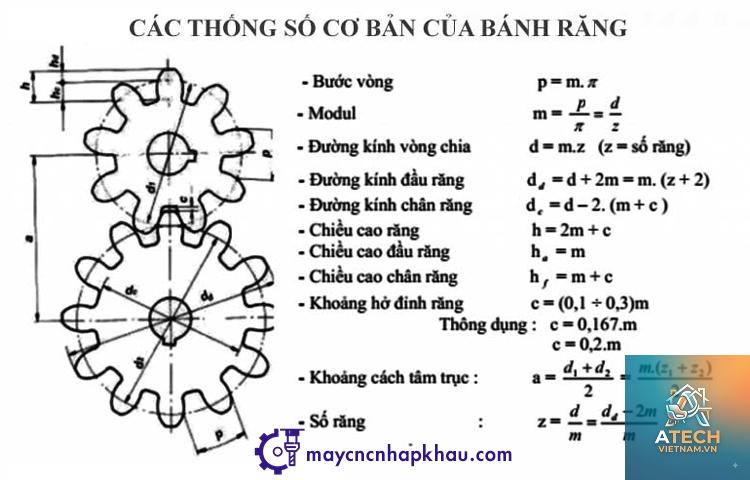

Làm nền tảng cho các tính toán phức tạp hơn như đường kính đỉnh, đường kính chân, khoảng cách tâm.
Hạn chế
Chỉ áp dụng chính xác cho bánh răng thân khai không điều chỉnh.
Không phản ánh được sai lệch do dung sai, nhiệt độ hoặc biến dạng.
Trong trường hợp dịch chỉnh hoặc bánh răng không tiêu chuẩn, phải dùng thêm các hệ số hiệu chỉnh.

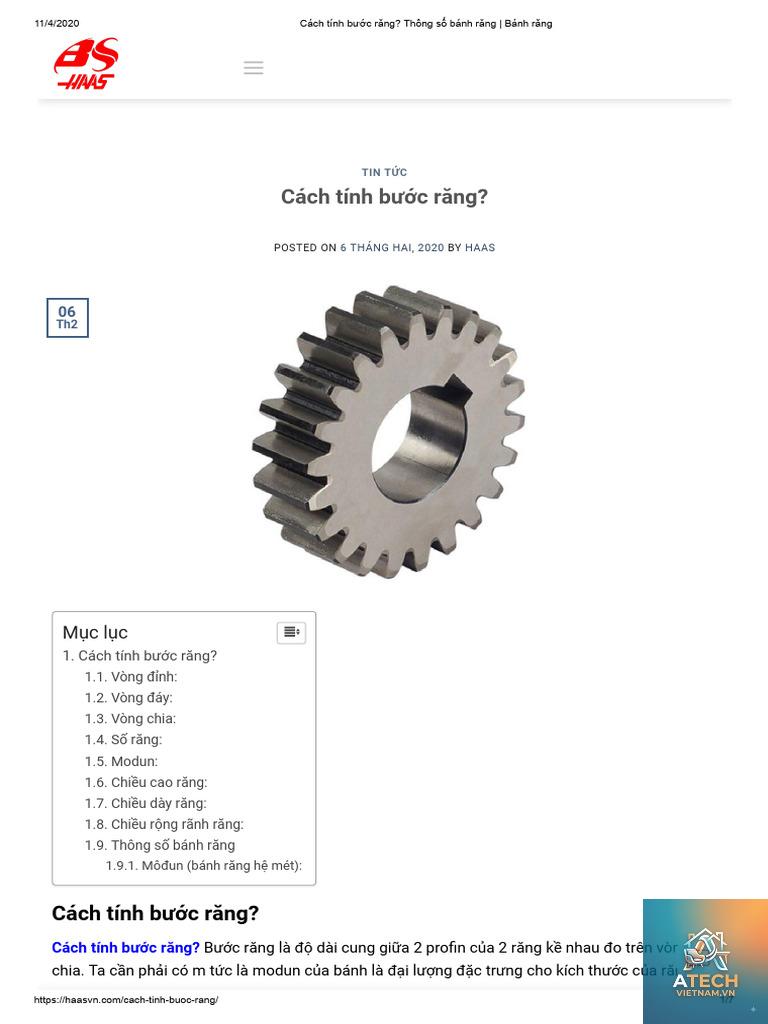

Hướng dẫn tính toán đường kính vòng chia từ bước răng (pitch)
Bên cạnh module, một số tài liệu cũ sử dụng pitch vòng (circular pitch – p) để tính. Công thức liên quan:
d = (p × Z) / π
Với p là bước răng đo trên vòng chia (mm). Tuy nhiên, cách này ít thông dụng hơn và dễ nhầm lẫn. Hiện nay, hầu hết bản vẽ kỹ thuật dùng module làm thông số chính.
Ứng dụng thực tế của công thức tính đường kính vòng chia bánh răng
Thiết kế hộp giảm tốc
Khoảng cách tâm giữa hai bánh răng ăn khớp được tính bằng tổng đường kính vòng chia chia đôi: a = (d₁ + d₂) / 2. Sai lệch nhỏ có thể dẫn đến tiếng ồn hoặc kẹt bánh răng.
Chọn bánh răng thay thế
Khi sửa chữa máy cũ, nếu mất thông số, kỹ thuật viên đo module bằng thước chuyên dụng và đếm số răng, sau đó áp dụng cách tính đường kính vòng chia bánh răng để kiểm tra lại kích thước thực tế.
Lập trình gia công trên máy CNC
Trong sản xuất bánh răng bằng phương pháp phay lăn răng, đường kính vòng chia là cơ sở để thiết lập vị trí dao và bước tiến. Tính sai dẫn đến phế phẩm hàng loạt.
Kiểm tra chất lượng bánh răng bằng máy đo tọa độ
Đường kính vòng chia lý thuyết được so sánh với kết quả đo thực tế để đánh giá sai số gia công. Dung sai thường trong khoảng IT6 đến IT9.
Sai lầm thường gặp khi tính đường kính vòng chia bánh răng và cách tránh
Nhầm lẫn giữa module và module pháp
Với bánh răng nghiêng, module được ghi trên bản vẽ thường là module pháp (mₙ). Nếu áp dụng trực tiếp d = mₙ × Z mà không chia cos(β) sẽ tính sai. Hãy kiểm tra ký hiệu trên bản vẽ.
Bỏ qua hệ số dịch chỉnh khi xác định khoảng cách tâm
Đường kính vòng chia không thay đổi khi dịch chỉnh, nhưng khoảng cách tâm thay đổi. Trong thực tế lắp ráp, nếu chỉ dùng d để tính tâm sẽ không khớp với thực tế.
Đơn vị không đồng nhất
Module thường là mm, nhưng một số bánh răng nước ngoài dùng inch (DP – diametral pitch). Công thức DP = 25,4 / m. Nhầm lẫn đơn vị khiến kết quả sai lệch hoàn toàn.
Đếm sai số răng do hư hỏng hoặc răng thiếu
Nếu bánh răng bị mẻ răng, đếm không đủ số răng sẽ dẫn đến tính sai d. Nên kiểm tra vùng khuất hoặc dùng công cụ đo số răng hữu hiệu.
Lưu ý quan trọng khi thực hiện cách tính đường kính vòng chia bánh răng
Luôn xác định đúng loại bánh răng (thẳng, nghiêng, côn) trước khi chọn công thức.
Tham khảo tiêu chuẩn DIN 867, ISO 53 hoặc TCVN tương ứng để sử dụng module tiêu chuẩn.
Dùng thước cặp hoặc panme đo module có sẵn nếu bánh răng không có thông số. Đo khoảng cách giữa hai răng kề nhau (bước răng) rồi chia cho π sẽ ra module.
Đối với bánh răng nghiêng, đo góc nghiêng chính xác trên máy đo hoặc tra trên bản vẽ.
Khi tính khoảng cách tâm, nhớ cộng thêm dung sai lắp ghép phù hợp với chế độ làm việc.
Đường kính vòng chia có giống đường kính đỉnh không?

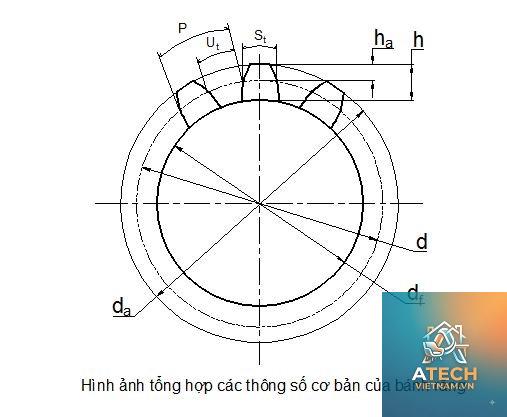

Không. Đường kính đỉnh (dₐ) lớn hơn đường kính vòng chia hai lần chiều cao đầu răng (hₐ). Công thức: dₐ = d + 2m với bánh răng tiêu chuẩn. Đường kính vòng chia luôn nằm giữa đỉnh và chân răng.
Làm sao tính module khi chỉ biết đường kính vòng chia và số răng?
Chỉ cần lấy đường kính vòng chia chia cho số răng: m = d / Z. Đây là cách nhanh nhất để xác định module của bánh răng mẫu.
Cách tính đường kính vòng chia bánh răng nghiêng có khó không?
Không quá khó nếu bạn nắm rõ góc nghiêng và module pháp. Chỉ cần nhớ công thức d = (mₙ × Z) / cos(β). Đơn vị của góc β là độ, cần đổi sang radian nếu dùng hàm trong máy tính.
Đường kính vòng chia ảnh hưởng đến tỷ số truyền thế nào?
Tỷ số truyền u = Z₂ / Z₁ = d₂ / d₁ (với hai bánh răng cùng module). Như vậy, nếu biết đường kính vòng chia của cặp bánh răng ăn khớp,
Có, nhưng cần phân biệt đầu ngoài và đầu trong. Thường người ta tính cho đầu ngoài vì đây là kích thước lắp ghép chính. Công thức vẫn là d = m × Z với module lấy từ đầu ngoài.
Kết luận
Cách tính đường kính vòng chia bánh răng là kiến thức nền tảng không thể thiếu trong cơ khí chế tạo. Chỉ với công thức đơn giản d = m × Z, bạn đã có thể xác định thông số chính của bánh răng tiêu chuẩn. Tuy nhiên, đối với các loại bánh răng đặc thù như nghiêng, côn hoặc dịch chỉnh, cần lưu ý các yếu tố ảnh hưởng như góc nghiêng, hệ số dịch chỉnh để tránh sai sót. Nắm vững kỹ thuật này giúp bạn nâng cao độ chính xác trong thiết kế, sửa chữa và bảo trì hệ thống truyền động, từ đó tối ưu hiệu suất và kéo dài tuổi thọ thiết bị.
