Đường kính vòng chia bánh răng là một trong những thông số cơ bản nhất trong thiết kế và chế tạo bánh răng. Nó quyết định tỷ số truyền, khoảng cách trục và hiệu suất làm việc của bộ truyền. Đối với các kỹ sư cơ khí, sinh viên ngành chế tạo máy, việc hiểu rõ về đường kính vòng chia là điều kiện tiên quyết để tính toán chính xác các thông số hình học khác như đường kính đỉnh, đường kính chân răng hay mô-đun. Bài viết này sẽ cung cấp kiến thức toàn diện từ định nghĩa, công thức, cách xác định cho đến ứng dụng thực tế và những sai lầm thường gặp.

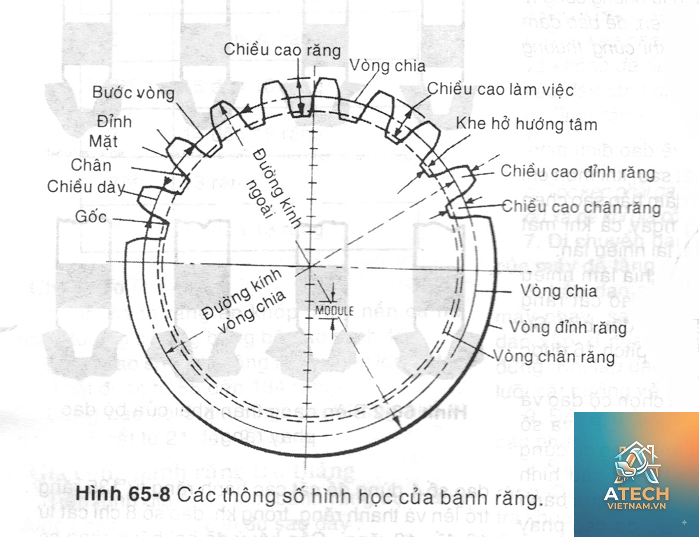

Đường kính vòng chia bánh răng (ký hiệu d hoặc D) là đường kính của vòng tròn tưởng tượng đi qua điểm tiếp xúc lý thuyết giữa hai bánh răng ăn khớp với nhau. Trên vòng tròn này, độ dày của răng và chiều rộng của rãnh bằng nhau. Nói cách khác, đây là đường kính cơ sở để xác định bước răng, số răng và mô-đun của bánh răng.
Trong hệ mét, đường kính vòng chia được xác định bằng công thức:
d = m × Z
Trong đó:
d là đường kính vòng chia (mm)
m là mô-đun của bánh răng (mm)
Z là số răng của bánh răng
Đối với bánh răng nghiêng hoặc bánh răng côn, công thức có biến thể nhưng vẫn dựa trên nguyên tắc tương tự. Đường kính vòng chia không đo trực tiếp được trên thực tế mà phải tính toán thông qua các thông số khác.

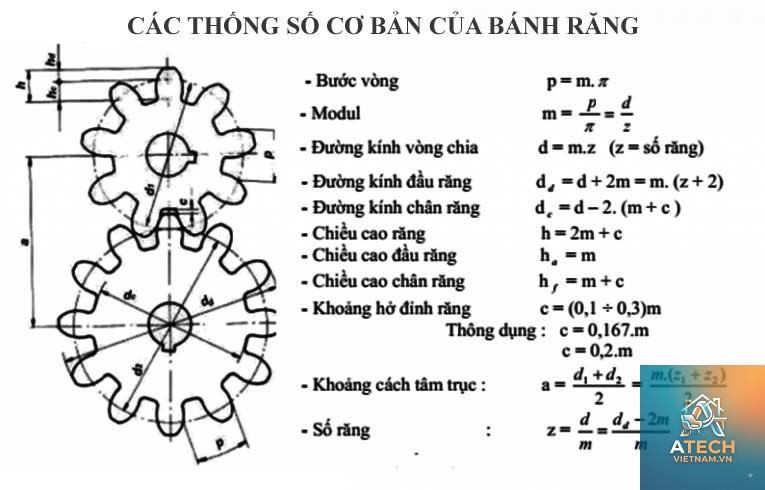

Phân biệt đường kính vòng chia với các đường kính khác
Để không nhầm lẫn, cần phân biệt rõ ba loại đường kính quan trọng trên bánh răng:
Loại đường kính
Ký hiệu
Vị trí
Công thức
Đường kính vòng chia
d
Vòng tròn lăn lý thuyết
d = m × Z
Đường kính vòng đỉnh
da
Vòng đi qua đỉnh răng
da = d + 2m
Đường kính vòng chân
df
Vòng đi qua chân răng
df = d – 2,5m (bánh răng tiêu chuẩn)

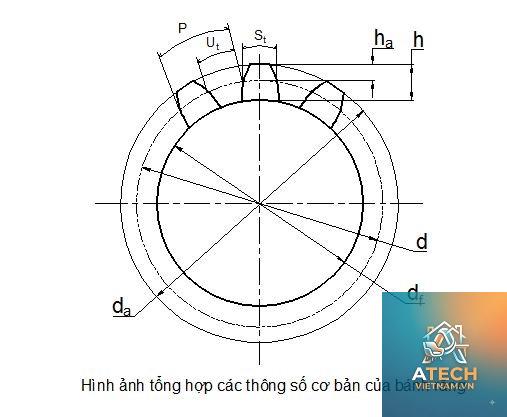

Như vậy, đường kính vòng chia luôn nằm giữa vòng đỉnh và vòng chân. Khoảng cách từ vòng chia đến vòng đỉnh gọi là đỉnh răng (ha = m), còn đến vòng chân là chân răng (hf = 1,25m đối với bánh răng tiêu chuẩn).
Các yếu tố ảnh hưởng đến đường kính vòng chia bánh răng
Số răng (Z)
Số răng càng nhiều thì đường kính vòng chia càng lớn nếu cùng mô-đun. Đây là thông số trực tiếp nhất. Khi thiết kế bộ truyền, việc chọn số răng ảnh hưởng đến tỷ số truyền và kích thước tổng thể.
Mô-đun (m)
Mô-đun thể hiện kích thước của răng. Giá trị mô-đun tiêu chuẩn được quy định theo dãy số ưu tiên (ví dụ: 1, 1.25, 1.5, 2, 2.5, 3, 4…). Cùng số răng, mô-đun lớn hơn sẽ cho đường kính vòng chia lớn hơn và răng to hơn.
Góc nghiêng (β)
Đối với bánh răng trụ răng nghiêng, đường kính vòng chia được tính theo công thức:
d = (m × Z) / cosβ
Góc nghiêng β càng lớn, đường kính vòng chia càng tăng. Điều này ảnh hưởng đến khoảng cách trục và khả năng chịu tải.
Hệ số dịch chỉnh (x)
Khi bánh răng được dịch chỉnh, đường kính vòng chia không thay đổi, nhưng đường kính vòng đỉnh và vòng chân thay đổi. Dịch chỉnh dương làm tăng độ bền răng, dịch chỉnh âm làm giảm. Tuy nhiên, dịch chỉnh không ảnh hưởng đến d = m × Z.
Cách tính đường kính vòng chia cho từng loại bánh răng

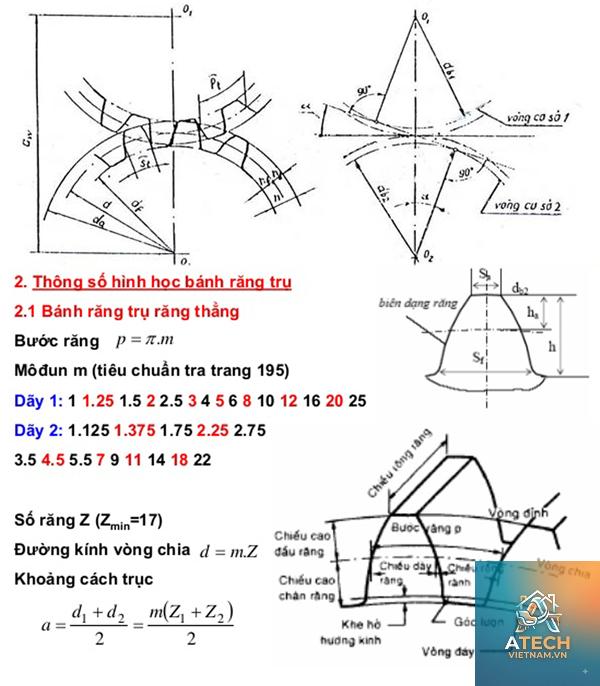

Bánh răng trụ răng thẳng
Đây là loại phổ biến nhất, công thức cơ bản: d = m × Z. Ví dụ: bánh răng có mô-đun 2.5 mm, số răng 20 thì d = 2.5 × 20 = 50 mm. Khoảng cách trục giữa hai bánh răng ăn khớp sẽ là a = (d1 + d2)/2 = m×(Z1 + Z2)/2.
Bánh răng trụ răng nghiêng
Với răng nghiêng, mô-đun pháp tuyến (mn) là thông số tiêu chuẩn. Đường kính vòng chia tính theo mô-đun mặt đầu (mt):
d = mt × Z = mn × Z / cosβ
Ví dụ: mn = 2 mm, Z = 30, β = 15° → d = (2 × 30) / cos15° ≈ 62.12 mm.
Bánh răng côn răng thẳng
Đường kính vòng chia của bánh răng côn được xác định tại mặt đầu lớn. Công thức tương tự: d = m × Z, nhưng m là mô-đun mặt đầu lớn. Đường kính này đóng vai trò quan trọng trong việc xác định góc côn và chiều dài côn.
Bánh răng thanh răng
Thanh răng là bánh răng có đường kính vòng chia tiến tới vô hạn. Thay vào đó, người ta dùng bước răng p = π × m. Đường kính vòng chia không xác định vì thanh răng là đường thẳng.
Ứng dụng của đường kính vòng chia trong thực tế
Xác định khoảng cách trục
Khoảng cách tâm giữa hai bánh răng được tính từ tổng hai đường kính vòng chia chia đôi. Nếu thiết kế sai khoảng cách trục, bộ truyền sẽ bị kẹt hoặc rỗng, gây ồn và giảm tuổi thọ.
Tính toán tỷ số truyền
Tỷ số truyền i = Z2 / Z1 = d2 / d1 (với cùng mô-đun). Nhờ đó, chỉ cần biết đường kính vòng chia của hai bánh răng đang ăn khớp, ta xác định ngay tốc độ quay đầu ra.
Thiết kế hộp giảm tốc
Trong hộp giảm tốc nhiều cấp, đường kính vòng chia quyết định kích thước tổng thể. Kỹ sư thường tối ưu số răng và mô-đun để đạt được kích thước nhỏ gọn nhưng đủ bền.
Chế tạo và kiểm tra
Khi gia công bánh răng trên máy phay hoặc máy xọc răng, thông số đường kính vòng chia được dùng để cài đặt dao và xác định chiều sâu cắt. Kiểm tra bằng thước cặp chuyên dụng hoặc máy đo tọa độ.
Mối quan hệ giữa đường kính vòng chia với các thông số truyền động
Đường kính vòng chia không tồn tại độc lập mà liên quan chặt chẽ đến:
Bước răng (p): p = π × m, đây là khoảng cách giữa hai răng kề nhau trên vòng chia.
Đường kính vòng lăn: Trong cặp bánh răng ăn khớp tiêu chuẩn, đường kính vòng lăn trùng với đường kính vòng chia. Nếu có dịch chỉnh, hai đường kính này khác nhau.
Chiều dày răng và chiều rộng rãnh: Trên vòng chia, s răng = e rãnh = p/2.
Mô-đun: Là thông số quan trọng bậc nhất, ảnh hưởng trực tiếp đến độ bền uốn và độ bền tiếp xúc.
Sai lầm thường gặp khi xác định đường kính vòng chia
Nhầm lẫn giữa đường kính ngoài và đường kính vòng chia
Nhiều người mới thường đo đường kính lớn nhất của bánh răng rồi cho đó là vòng chia. Thực tế, đó là đường kính đỉnh. Để tính ngược mô-đun từ bánh răng có sẵn, cần đo đường kính đỉnh và số răng: m = da / (Z + 2).
Sử dụng sai mô-đun khi bánh răng không tiêu chuẩn
Bánh răng có dịch chỉnh hoặc góc nghiêng thay đổi. Nếu áp dụng công thức cho bánh răng thẳng sẽ ra kết quả sai. Cần kiểm tra loại bánh răng trước khi tính toán.
Bỏ qua ảnh hưởng của dung sai chế tạo
Đường kính vòng chia lý thuyết khác với thực tế do sai số gia công. Trong lắp ráp, cần tính đến dung sai để đảm bảo ăn khớp êm.
Không xét đến hệ số dịch chỉnh
Với bánh răng dịch chỉnh, khoảng cách trục thay đổi nhưng đường kính vòng chia không đổi. Nếu dùng công thức a = (d1 + d2)/2 cho bánh răng dịch chỉnh sẽ không chính xác.
Hướng dẫn đo và kiểm tra đường kính vòng chia thực tế
Vì đường kính vòng chia là đường kính lý thuyết, không thể đo trực tiếp bằng thước kẹp thông thường. Các phương pháp phổ biến:
Phương pháp gián tiếp: Đo đường kính đỉnh (da) và đếm số răng (Z). Sau đó tính m = da / (Z + 2) đối với răng thẳng tiêu chuẩn. Từ đó suy ra d = m × Z.

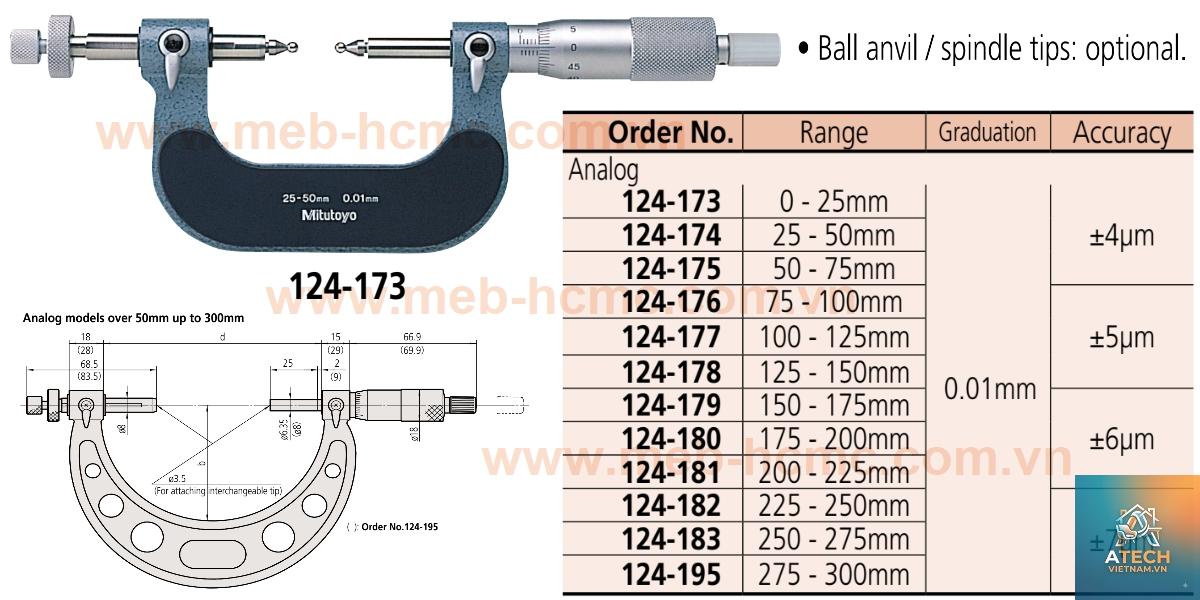

Phương pháp cầu đo: Dùng hai con lăn hoặc bi thép đặt vào rãnh đối diện nhau, đo khoảng cách giữa hai con lăn, rồi suy ra vòng chia qua công thức hình học phức tạp.
Phương pháp đo khoảng cách pháp tuyến chung (W): Dùng panme đo răng, đo khoảng cách giữa hai mặt răng đối diện qua vài răng. Kết hợp số răng kẹp và mô-đun để tính d.
Trong sản xuất hiện đại, máy đo tọa độ (CMM) hoặc máy đo bánh răng chuyên dụng cho kết quả chính xác nhất.
Lưu ý khi thiết kế liên quan đến đường kính vòng chia
Chọn mô-đun theo dãy tiêu chuẩn để dễ gia công và thay thế.
Đường kính vòng chia phải đảm bảo không gian lắp đặt, không va chạm với vỏ hộp.
Khi thiết kế bộ truyền nhiều cấp, tổng đường kính vòng chia của các cặp bánh răng quyết định kích thước hộp.
Cần tính toán độ bền tiếp xúc và độ bền uốn dựa trên đường kính vòng chia, lực vòng và mô-men xoắn.
Với bánh răng nghiêng, kiểm tra hệ số trùng khớp dọc để đảm bảo truyền động êm.
Hệ số dịch chỉnh x phải được chọn trong giới hạn cho phép để tránh nhọn răng hoặc cắt chân răng.
Câu hỏi thường gặp về đường kính vòng chia bánh răng
Đường kính vòng chia có bằng đường kính vòng lăn không?
Trong bộ truyền bánh răng tiêu chuẩn, không dịch chỉnh, hai đường kính này trùng nhau. Khi có dịch chỉnh, đường kính vòng lăn thay đổi còn vòng chia giữ nguyên. Do đó, khi tính khoảng cách trục thực tế phải dùng đường kính vòng lăn.
Làm thế nào để tính đường kính vòng chia khi biết đường kính ngoài?
Với bánh răng trụ răng thẳng tiêu chuẩn, da = d + 2m, suy ra d = da – 2m. Nhưng cần biết mô-đun. Nếu chỉ có da và số răng Z, tính m = da / (Z + 2), sau đó d = m × Z.
Đường kính vòng chia ảnh hưởng thế nào đến vận tốc dài?
Vận tốc dài v = (π × d × n) / 60 (với n là tốc độ quay vòng/phút). Đường kính vòng chia càng lớn, vận tốc dài càng cao. Điều này ảnh hưởng đến lực ly tâm, nhiệt sinh ra và chọn dầu bôi trơn.
Có thể thay đổi đường kính vòng chia mà không thay đổi số răng không?
Muốn thay đổi d khi Z cố định, phải thay đổi mô-đun. Tuy nhiên, mô-đun thay đổi sẽ ảnh hưởng đến kích thước răng và khả năng ăn khớp với bánh răng khác. Thực tế, thay đổi dịch chỉnh giúp điều chỉnh khoảng cách trục nhưng không thay đổi d.
Tại sao đường kính vòng chia quan trọng trong thiết kế bánh răng?
Vì nó liên quan trực tiếp đến tỷ số truyền, khoảng cách tâm, bước răng và các thông số khác. Sai một số liệu sẽ dẫn đến bộ truyền không hoạt động hoặc hư hỏng nhanh.
Đường kính vòng chia bánh răng là nền tảng của mọi tính toán liên quan đến bộ truyền bánh răng. Hiểu chính xác khái niệm, công thức và cách xác định nó sẽ giúp kỹ sư tránh được những sai sót nghiêm trọng trong thiết kế và chế tạo. Từ bánh răng trụ thẳng, răng nghiêng cho đến bánh răng côn, mỗi loại đều có công thức riêng nhưng đều dựa trên nguyên lý chung: d = m × Z (có tính đến góc nghiêng nếu có).
