Motor điện là thiết bị không thể thiếu trong sản xuất công nghiệp và đời sống hàng ngày. Sau một thời gian vận hành, dây quấn stator có thể bị cháy, đứt hoặc hỏng lớp cách điện. Lúc này, nắm vững cách quấn dây motor sẽ giúp bạn tự tay phục hồi động cơ, tiết kiệm chi phí thay mới đáng kể. Quấn dây motor không chỉ là kỹ năng cơ bản của thợ điện mà còn là kiến thức nền tảng để hiểu sâu hơn về nguyên lý hoạt động của máy điện.
Bài viết này sẽ hướng dẫn chi tiết từ khâu chuẩn bị dụng cụ, đo kích thước, cách tháo dây cũ đến quy trình quấn, đấu nối và kiểm tra motor sau khi hoàn thành. Tất cả đều dựa trên kinh nghiệm thực tế và tiêu chuẩn kỹ thuật ngành điện.
Khái niệm cơ bản về dây quấn motor
Dây quấn motor là các vòng dây đồng được bố trí trong các rãnh của lõi thép stator, có nhiệm vụ tạo ra từ trường quay khi có dòng điện xoay chiều chạy qua. Mỗi motor có thông số thiết kế riêng về số vòng, đường kính dây, bước quấn và kiểu đấu dây. Việc thay thế dây quấn đúng chuẩn quyết định hiệu suất, tuổi thọ và khả năng hoạt động ổn định của motor.
Cấu tạo cơ bản của một motor điện
Stator: phần tĩnh gồm lõi thép và dây quấn
Rotor: phần quay bên trong
Vỏ motor: bảo vệ và tản nhiệt
Nắp motor, vòng bi, quạt gió: các chi tiết phụ trợ
Các loại dây quấn thường gặp
Loại dây
Đặc điểm
Ứng dụng
Dây đồng tráng men (enamelled wire)
Cách điện bằng lớp men, chịu nhiệt tốt
Motor 1 pha, 3 pha công suất nhỏ và vừa
Dây đồng bọc sợi thủy tinh
Chịu nhiệt cao, chống ẩm tốt
Motor công suất lớn, môi trường khắc nghiệt
Dây đồng bọc giấy cách điện
Giá rẻ, dễ quấn nhưng kém bền
Motor cũ, sửa chữa tạm thời
Phân loại motor và cách quấn dây tương ứng
Mỗi loại motor có sơ đồ quấn dây khác nhau. Hiểu rõ điều này giúp bạn chọn đúng phương pháp và tránh sai sót khi tiến hành quấn lại.

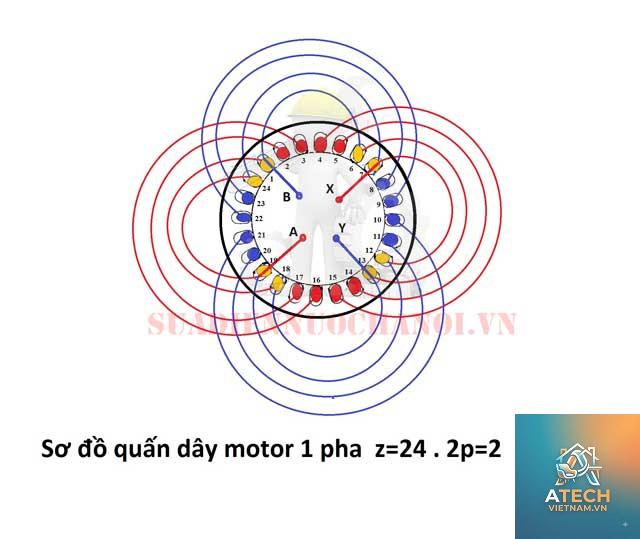

Motor 1 pha
Motor 1 pha thường có hai cuộn dây chính: cuộn làm việc (running winding) và cuộn khởi động (starting winding). Hai cuộn này lệch nhau 90 độ điện. Khi quấn, cần chú ý đến chiều quay và cách mắc tụ điện. Thông số quan trọng gồm: số vòng dây cuộn làm việc thường nhiều hơn cuộn khởi động, đường kính dây cuộn làm việc lớn hơn so với cuộn khởi động.
Motor 3 pha
Motor 3 pha có ba cuộn dây giống hệt nhau về số vòng và kích thước, bố trí lệch nhau 120 độ điện. Cách quấn dây motor 3 pha phức tạp hơn vì phải đảm bảo đúng thứ tự pha A, B, C. Có hai kiểu đấu chính là hình sao (Y) và hình tam giác (Δ). Motor 3 pha thường được quấn theo kiểu đồng tâm hoặc kép tùy công suất.

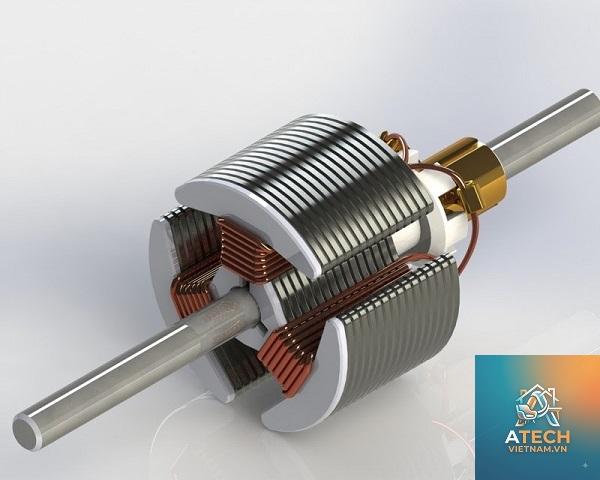

Motor vạn năng (universal motor)
Loại này thường dùng trong máy cầm tay, có phần cảm và phần ứng. Dây quấn phần ứng được quấn thành từng bối dây trong các rãnh rotor, kết nối với cổ góp. Cách quấn dây motor vạn năng đòi hỏi độ chính xác cao về vị trí và góc quấn.
Dụng cụ cần chuẩn bị để quấn dây motor
Trước khi bắt tay vào việc, bạn cần có đầy đủ dụng cụ sau:
Máy quấn dây (có thể quấn tay bằng khung quay)
Đồng hồ đo điện trở (ohm kế)
Thước cặp (caliper) để đo đường kính dây
Bộ khuôn quấn (hình dạng tương ứng với rãnh stator)
Dao cắt giấy cách điện, kéo, băng keo cách điện
Giấy cách điện (giấy cách điện phim, giấy nomex)
Mỏ hàn, thiếc hàn, nhựa thông
Bút dạ, sổ ghi chép thông số
Kính bảo hộ, găng tay cách điện
Quy trình chi tiết cách quấn dây motor chuẩn xác
Bước 1: Tháo motor và ghi nhận thông số kỹ thuật
Đầu tiên, tháo motor ra khỏi thiết bị, vệ sinh sạch sẽ. Dùng đồng hồ đo ghi lại điện trở từng cuộn dây cũ trước khi tháo. Đo đường kính dây đồng (không kể lớp men) bằng thước cặp. Đếm chính xác số vòng dây của từng bối dây. Chụp ảnh hoặc vẽ lại sơ đồ đấu dây gốc. Đây là bước quan trọng nhất, nếu sai thông số thì motor quấn xong không chạy được.

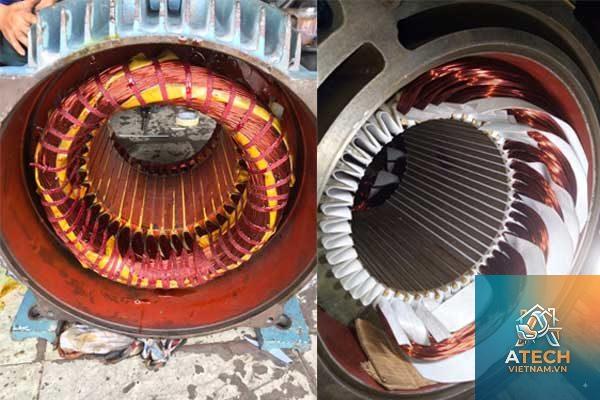

Bước 2: Tháo dây cũ và làm sạch rãnh stator
Dùng dao chuyên dụng hoặc kìm cắt bỏ dây cũ. Cẩn thận không làm xước lõi thép. Dùng giấy nhám hoặc bàn chải đồng làm sạch gỉ sét và các mảnh cách điện còn sót trong rãnh. Rãnh sạch giúp dây quấn mới vào đúng vị trí, tránh chập mạch.
Bước 3: Lót giấy cách điện trong rãnh
Cắt giấy cách điện (thường dùng giấy nomex hoặc giấy phim polyeste) thành các miếng có kích thước phù hợp với rãnh. Lót vào đáy và hai bên thành rãnh. Độ dày giấy phải đảm bảo không gây chèn ép dây nhưng vẫn cách điện tốt với lõi thép. Nhiệt độ chịu đựng của giấy cách điện phải tương ứng với cấp cách điện của motor.

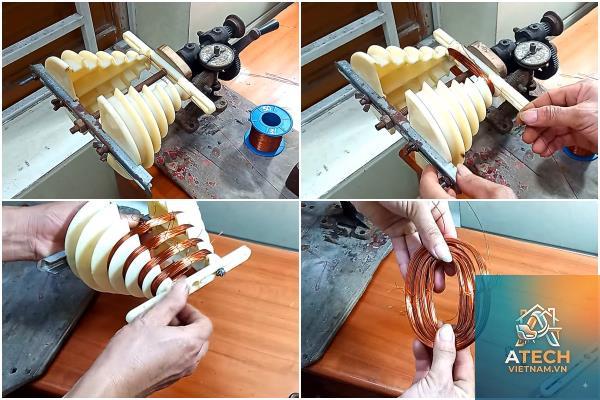

Bước 4: Quấn dây mới theo khuôn
Lắp khuôn quấn lên máy quấn hoặc khung quay. Chọn đúng đường kính dây đồng men. Quấn đủ số vòng đã ghi lại ở bước 1. Khi quấn, giữ lực căng vừa phải, không quá căng làm đứt men, không quá chùng gây dây lỏng lẻo. Sau khi quấn xong mỗi bối, dùng băng keo hoặc dây buộc tạm để bối dây không bị xổ.

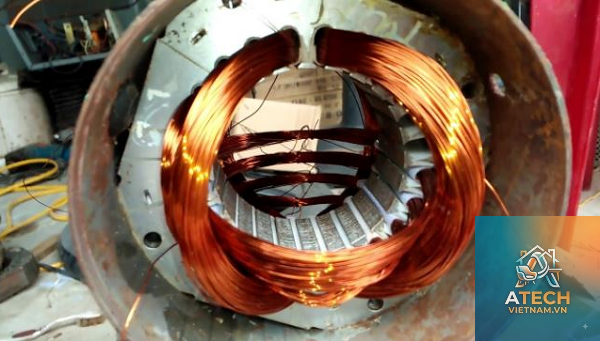

Bước 5: Lắp bối dây vào rãnh stator
Đưa từng bối dây vào đúng rãnh tương ứng với bản vẽ. Dùng que tre hoặc nhựa cứng để ấn dây xuống đáy rãnh. Sau khi hoàn thành một lớp, có thể đặt thêm một lớp giấy cách điện giữa các lớp (nếu motor yêu cầu). Sắp xếp dây gọn gàng, không chồng chéo. Đầu dây ra phải đúng vị trí để dễ dàng đấu nối.
Bước 6: Đấu nối các bối dây
Dựa vào sơ đồ đã ghi, tiến hành hàn nối các đầu dây. Đánh dấu các đầu dây bằng bút dạ hoặc thẻ nhựa. Đối với motor 3 pha, xác định đúng đầu pha A, B, C. Dùng mỏ hàn và thiếc hàn chất lượng cao, đảm bảo mối hàn chắc chắn, không bị khô. Sau khi hàn, bọc cách điện từng mối nối bằng ống gen hoặc băng keo cách điện.
Bước 7: Định hình và cố định dây quấn
Buộc các đầu dây ra bằng dây cotton hoặc dây nylon chịu nhiệt. Dùng nhựa cách điện hoặc sơn phủ lên bề mặt dây quấn để tăng cường cách điện, chống ẩm và chống rung. Phải để khô ít nhất 24 giờ trước khi lắp ráp.
Bước 8: Lắp ráp và kiểm tra
Lắp rotor vào stator, kiểm tra độ rơ của vòng bi. Lắp nắp motor, quạt gió, hộp đấu dây. Trước khi cấp điện, đo điện trở cách điện giữa dây quấn và vỏ motor (phải đạt tối thiểu 0.5 MΩ). Đo điện trở từng pha để đảm bảo cân bằng. Cho motor chạy không tải trong vài phút, kiểm tra dòng điện, tiếng ồn, rung động. Nếu motor chạy êm, dòng điện ổn định là thành công.
Các phương pháp quấn dây motor phổ biến
Quấn đồng tâm (concentric winding)
Phương pháp này thường dùng cho motor 1 pha và motor 3 pha công suất nhỏ. Các bối dây có kích thước khác nhau lồng vào nhau. Ưu điểm là dễ quấn, tiết kiệm dây. Nhược điểm là khả năng tản nhiệt kém hơn quấn kép.
Quấn kép (double layer winding)
Mỗi rãnh chứa hai cạnh dây từ hai bối khác nhau. Phương pháp này cho sóng sin tốt hơn, motor chạy mượt hơn, thường áp dụng cho motor 3 pha công suất trung bình và lớn. Tuy nhiên, quấn kép khó thực hiện hơn, đòi hỏi kỹ thuật cao và cẩn thận trong việc lót cách điện giữa các lớp.
Quấn ngẫu nhiên (random winding)
Dây được quấn không theo thứ tự nhất định, thường dùng cho motor nhỏ và dây có đường kính nhỏ. Phương pháp nhanh nhưng độ chính xác không cao. Chỉ phù hợp khi bạn có kinh nghiệm và biết rõ thông số motor.
Lợi ích của việc tự quấn dây motor
Tiết kiệm 50% – 70% chi phí so với mua motor mới
Chủ động thời gian sửa chữa, không phải chờ đợi
Có thể nâng cấp thông số dây quấn để tăng hiệu suất
Kéo dài tuổi thọ motor nếu quấn đúng kỹ thuật
Hạn chế và rủi ro khi tự quấn
Yêu cầu tay nghề và kiến thức chuyên môn nhất định
Dễ sai thông số nếu không đo đạc cẩn thận
Mất nhiều thời gian nếu chưa quen
Có thể làm hỏng lõi thép nếu thao tác thô bạo
Sai lầm thường gặp trong cách quấn dây motor và cách khắc phục
Đo sai thông số dây cũ
Nhiều người tháo dây vội vàng khiến dây đứt, khó đếm số vòng. Cách khắc phục: nên đo điện trở DC, tính số vòng dựa trên chiều dài dây và đường kính trung bình của bối dây.
Quấn dây không đủ chặt
Dây lỏng trong rãnh gây ma sát và rung, dễ chập mạch. Khắc phục: dùng que gỗ nén chặt dây theo từng lớp, đảm bảo dây nằm khít trong rãnh.
Đấu sai thứ tự pha
Motor 3 pha nếu đảo thứ tự pha sẽ quay ngược hoặc không quay. Khắc phục: kiểm tra bằng đèn báo pha hoặc sử dụng sơ đồ đấu dây gốc.
Không kiểm tra cách điện trước khi chạy
Dẫn đến cháy motor ngay sau khi cấp điện. Khắc phục: luôn đo điện trở cách điện giữa dây quấn với vỏ motor và giữa các pha với nhau.
Lưu ý quan trọng khi thực hiện cách quấn dây motor
Luôn ghi chép chi tiết mọi thông số trước khi tháo dây cũ
Sử dụng dây đồng men đúng tiêu chuẩn (cấp chịu nhiệt 155°C hoặc 180°C)
Đeo kính bảo hộ khi cắt dây và thao tác với hóa chất
Kiểm tra khe hở giữa stator và rotor sau khi lắp: khe hở đều nhau, không cọ xát
Motor sau quấn phải được chạy thử không tải ít nhất 30 phút
Không quấn dây mới khi chưa biết rõ loại motor và cách đấu dây
Kỹ thuật này được ứng dụng rộng rãi trong các xưởng sửa chữa motor, nhà máy cơ khí, xí nghiệp sản xuất. Motor quạt công nghiệp, motor bơm nước, motor máy nén khí, motor thang máy đều cần quấn lại dây sau một thời gian hoạt động. Nếu bạn làm việc trong lĩnh vực bảo trì nhà máy, đây là kỹ năng bắt buộc phải thành thạo.
Câu hỏi thường gặp về cách quấn dây motor
Có thể quấn dây motor mà không cần máy quấn chuyên dụng không?
Có thể quấn bằng tay với khung quay tự chế, nhưng độ đồng đều và năng suất sẽ thấp hơn. Với motor nhỏ (dưới 1kW), quấn tay vẫn chấp nhận được. Với motor lớn, nên dùng máy quấn để đảm bảo độ chính xác.
Làm thế nào để biết số vòng dây khi không ghi lại từ dây cũ?
Nguyên nhân thường gặp: số vòng dây ít hơn thiết kế, dây quấn bị chèn ép gây mất lớp cách điện giữa các vòng, chọn dây nhỏ hơn làm tăng mật độ dòng điện, hoặc quạt gió lắp ngược.
Có thể thay dây đồng bằng dây nhôm khi quấn motor không?
Về lý thuyết có thể, nhưng dây nhôm có điện trở suất cao hơn, cần tiết diện lớn hơn 1.6 lần so với dây đồng để đạt cùng dòng điện. Điều này khó thực hiện trong cùng kích thước rãnh. Không nên thay thế nếu không có tính toán kỹ.
Không có chu kỳ cố định. Motor trong môi trường bụi bẩn, ẩm, quá tải thường xuyên có thể hỏng sau 2-3 năm. Motor hoạt động trong điều kiện tốt có thể kéo dài 10-15 năm. Dấu hiệu cần quấn lại: dây phồng, mùi khét, motor giật, dòng điện tăng cao.
Kết luận
Nắm vững cách quấn dây motor là kỹ năng giá trị trong lĩnh vực điện công nghiệp. Từ khâu chuẩn bị, đo kích thước, tháo dây cũ đến quấn dây mới và kiểm tra, mỗi bước đều đòi hỏi sự tỉ mỉ và chính xác. Bằng cách tuân thủ quy trình bài bản, bạn có thể tự mình phục hồi motor cháy hỏng, tiết kiệm chi phí sửa chữa và nâng cao tuổi thọ thiết bị.
Lời khuyên cuối cùng: nếu bạn chưa có kinh nghiệm, hãy bắt đầu với những motor nhỏ, đơn giản như motor quạt bàn hoặc motor bơm nước mini. Khi thực hành nhiều, tay nghề sẽ dần cải thiện. Đừng quên đầu tư dụng cụ đo lường tốt để đảm bảo kết quả chính xác. Chúc bạn thành công với công việc quấn dây motor của mình.
