Motor brushless (motor không chổi than) ngày càng phổ biến trong drone, xe RC, máy in 3D và các thiết bị công nghiệp. Tuy nhiên, khi gặp sự cố, không phải ai cũng biết cách sửa motor brushless đúng kỹ thuật. Bài viết này cung cấp kiến thức chuyên sâu, giúp bạn tự chẩn đoán, khắc phục sự cố và kéo dài tuổi thọ cho motor brushless một cách hiệu quả.
Motor Brushless là gì? Nguyên lý hoạt động cốt lõi
Motor brushless là động cơ điện sử dụng nam châm vĩnh cửu trên rotor và cuộn dây stator, điều khiển bằng bộ ESC (Electronic Speed Controller) thay vì chổi than cơ học. Nguyên lý hoạt động dựa trên việc thay đổi dòng điện luân phiên qua các cuộn dây để tạo ra từ trường quay, kéo rotor quay theo.
Cấu tạo chính gồm: stator (lõi thép + cuộn dây đồng), rotor (nam châm vĩnh cửu), vỏ motor, trục và bi hoặc bạc đạn. Không có chổi than nên giảm ma sát, tăng hiệu suất và tuổi thọ so với motor có chổi than.
Dấu hiệu nhận biết motor brushless bị hỏng
Trước khi tìm cách sửa motor brushless, cần xác định đúng triệu chứng. Các dấu hiệu phổ biến:
- Motor không quay hoặc quay giật cục, rung lắc bất thường.
- Phát ra tiếng kêu lạ như tiếng lạch cạch, tiếng rít hoặc tiếng vo ve không đều.
- Motor nóng bất thường chỉ sau vài giây hoạt động.
- ESC báo lỗi, đèn nháy đỏ hoặc không lên nguồn.
- Lực kéo yếu, motor không đạt tốc độ tối đa.
- Tua vít các loại (Phillips, hex, torx) tùy theo motor.
- Mỏ hàn, thiếc hàn, nhựa thông hoặc kem trợ hàn.
- Bộ mở dây đồng (dụng cụ làm sạch véc-ni cách điện trên dây enamel).
- Đồng hồ vạn năng (đo thông mạch, điện trở, điện áp).
- Dầu silicon hoặc mỡ bôi trơn chịu nhiệt cho bạc đạn.
- Keo loctite (nếu cần định vị trục hoặc nam châm).
- Ghi nhớ số vòng dây ban đầu: Đếm số vòng dây trên mỗi răng stator. Nếu không nhớ, có thể tham khảo thông số kỹ thuật từ nhà sản xuất hoặc đoán qua KV rating.
- Tháo dây cũ: Dùng đầu đốt nhỏ (bật lửa) hơ nóng nhẹ để véc-ni mềm ra, sau đó rút dây. Chú ý không làm cháy răng stator hay lớp cách điện.
- Làm sạch răng stator: Loại bỏ véc-ni bám trên lõi thép bằng dung môi.
- Quấn dây mới: Quấn đều, chặt, theo đúng chiều và số vòng. Thường quấn theo kiểu dLRK (distributed LRK) hoặc dây nối hình sao (Wye) hoặc tam giác (Delta). Cần xác định đúng kiểu quấn phù hợp với ESC của bạn.
- Đo thông mạch và cách điện: Sau khi quấn xong, kiểm tra lại bằng đồng hồ vạn năng. Điện trở các pha phải bằng nhau. Cách điện với stator phải tốt.
- Tẩm véc-ni (bắt buộc): Nhúng stator vào dung dịch véc-ni chuyên dụng (như MG Chemicals 4228) hoặc dùng keo epoxy loãng, sau đó sấy khô ở 60-80 độ C trong 6-12 giờ để cuộn dây cố định và cách điện. Bỏ qua bước này dây dễ bị rung, chập khi vận hành.
- Dùng dây đồng không đúng loại: Dây phải là dây enamel (tráng men) để chịu nhiệt và cách điện. Dây điện thường dễ gây chập.
- Quấn dây không đều, số vòng sai: Làm thay đổi KV rating (tốc độ/vôn), motor yếu hơn hoặc cháy ngay.
- Bỏ qua bước tẩm véc-ni: Cuộn dây bị rung, mài mòn lớp men, dẫn đến chập mạch giữa các vòng dây.
- Lắp sai thứ tự dây pha: Motor sẽ quay ngược hoặc không quay. Có thể đổi chéo 2 trong 3 dây để đảo chiều.
- Dùng lực quá mạnh khi tháo bạc đạn: Làm hỏng vỏ motor hoặc lệch ổ trục.
- Vệ sinh bụi bẩn, cát sau mỗi lần sử dụng ngoài trời bằng khí nén hoặc bàn chải mềm.
- Kiểm tra bạc đạn mỗi 20-30 giờ hoạt động. Tra thêm mỡ cho bạc đạn kín (loại có nắp chắn).
- Kiểm tra ốc vít giữ motor, tránh rung lắc gây mòn.
- Không chạy motor quá tải trong thời gian dài. Nếu motor nóng quá 80°C cần giảm tải hoặc tăng tản nhiệt.
- Bảo quản nơi khô ráo, tránh ẩm mốc gây oxy hóa nam châm và cuộn dây.
- Drone FPV: Motor 2205, 2306, 2804 thường hỏng bạc đạn sau va đập. Sửa nhanh tại chỗ giúp tiết kiệm chi phí.
- Máy in 3D: Motor Nema 17 brushless (stepper) thường hỏng dây sau thời gian dài chịu nhiệt. Quấn lại dây có thể phục hồi.
- Xe RC: Motor Monster, Crawler thường chết cuộn dây do bụi nước.
- Thiết bị công nghiệp: Quạt cooling, máy bơm nhỏ sử dụng motor BLDC có thể sửa tại chỗ thay vì mua module đắt tiền.
Nguyên nhân thường gặp khiến motor brushless hư hỏng
Có nhiều yếu tố dẫn đến motor brushless gặp sự cố. Hiểu rõ nguyên nhân giúp cách sửa motor brushless chính xác hơn.
| Nguyên nhân | Biểu hiện | Mức độ phổ biến |
|---|---|---|
| Cuộn dây chập, đứt hoặc chạm vỏ | Motor nóng nhanh, có mùi khét, quay yếu | Cao |
| Nam châm rotor bị vỡ, bong tróc | Quay lệch tâm, rung, mất lực | Trung bình |
| Bạc đạn/bị mòn, kẹt hoặc vỡ bi | Tiếng ồn, trục cào, quay không đều | Cao |
| Dây kết nối ESC đứt, tiếp xúc kém | Motor chạy giật, không đều, có lúc dừng | Trung bình |
| ESC hỏng hoặc timing sai | Motor không khởi động, chạy sai hướng | Thấp |
Dụng cụ cần chuẩn bị trước khi sửa motor brushless
Muốn thực hiện cách sửa motor brushless bài bản, bạn cần trang bị:
Hướng dẫn chi tiết cách sửa motor brushless theo từng bước
Bước 1: Kiểm tra và tháo motor

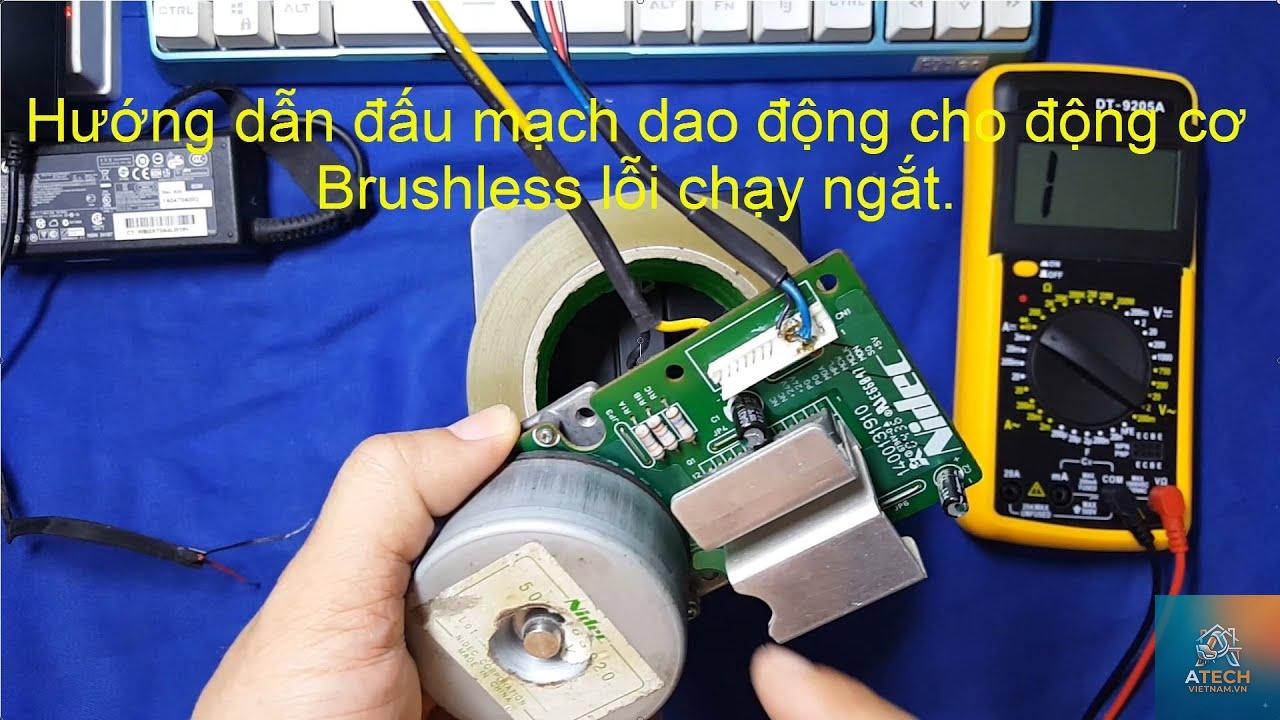

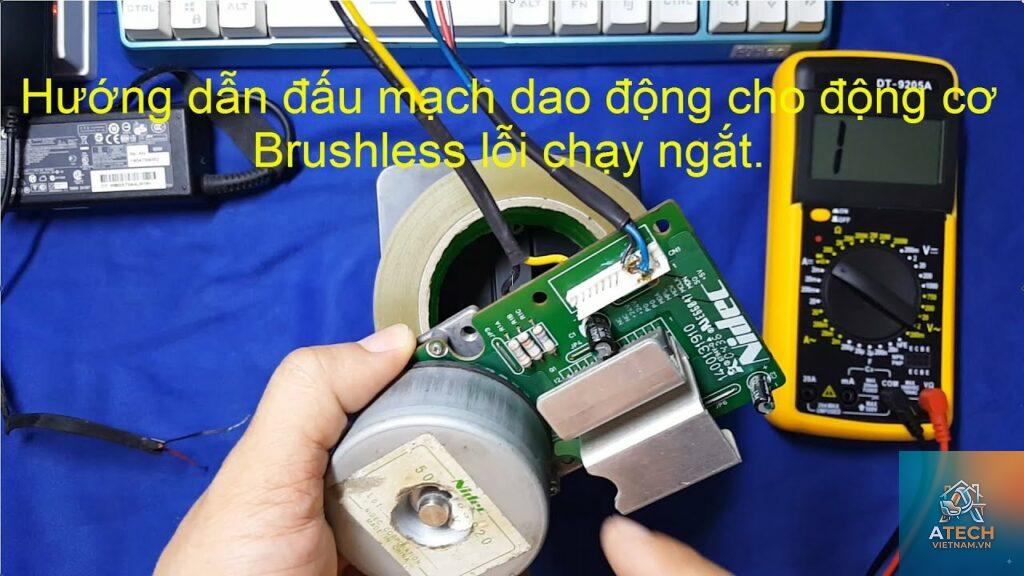

Ngắt nguồn điện hoàn toàn, tháo motor khỏi thiết bị. Dùng đồng hồ vạn năng ở thang đo điện trở (ohm) để kiểm tra từng cặp dây pha (A-B, B-C, C-A). Giá trị điện trở phải bằng nhau và rất nhỏ (thường dưới 1 ohm). Nếu chênh lệch lớn hoặc hở mạch, cuộn dây đã hỏng.
Tiếp theo, đo cách điện giữa các cuộn dây và vỏ motor. Que đo một đầu vào dây pha, một đầu vào vỏ motor. Giá trị hiển thị phải là “OL” (open loop – vô cùng lớn). Nếu có giá trị thấp (vài trăm ohm hoặc chạm), cuộn dây đã chạm vỏ (ground fault).
Bước 2: Kiểm tra cơ khí – bạc đạn và trục
Dùng tay quay trục motor nhẹ nhàng. Nếu thấy nặng, có độ rơ hoặc tiếng lạo xạo, bạc đạn đã mòn. Tháo nắp đáy, lấy rotor ra. Dùng dụng cụ tháo bạc đạn chuyên dụng hoặc tuốc nơ vít nhỏ để đẩy bạc đạn cũ ra. Vệ sinh sạch sẽ ổ chứa bằng cồn hoặc dung môi.
Lắp bạc đạn mới cùng kích thước (thường là 6800, 685, 695…). Bôi một lớp mỡ mỏng lên bi trước khi lắp. Đảm bảo bạc đạn vào khít, không bị lệch.
Bước 3: Kiểm tra nam châm rotor
Sau khi lấy rotor ra, quan sát bằng mắt thường các miếng nam châm hình vòng cung dán trên rotor. Nếu thấy nứt, vỡ, bong tróc hoặc mất mảnh, cần thay rotor mới. Không khuyến khích dán lại nam châm cũ vì lực từ không đồng đều sẽ gây rung và giảm hiệu suất.
Kiểm tra độ đồng tâm của trục rotor. Đặt rotor lên mặt phẳng có rãnh chữ V (two V-blocks) và dùng đồng hồ so để đo độ đảo. Nếu độ đảo quá 0.05mm, nên thay trục hoặc rotor. Một số motor brushless có thể thay trục riêng, cần xác định đúng loại.
Bước 4: Quấn lại cuộn dây (re-winding)
Đây là phần khó nhất trong cách sửa motor brushless. Nếu cuộn dây bị cháy đen, đứt hoặc chập, bạn phải quấn lại. Chuẩn bị dây đồng enamel (thường là dây tráng men đường kính 0.2-0.5mm tùy motor).
Bước 5: Lắp ráp và kiểm tra
Sau khi thay bạc đạn, rotor mới và quấn lại dây (nếu cần), lắp motor hoàn chỉnh. Siết vít đúng lực, không quá chặt gây biến dạng vỏ. Kết nối motor với ESC và nguồn pin/thử nguồn.
Mở throttle từ từ ở mức 30% trong 15-20 giây để test motor chạy êm, không nóng, không rung. Sau đó tăng lên 100% và kiểm tra nhiệt độ sau 1 phút. Motor tốt khi nhiệt độ dưới 60°C ở điều kiện không tải.
Sai lầm thường gặp khi tự sửa motor brushless
Lưu ý quan trọng khi thực hiện cách sửa motor brushless
Không phải motor brushless nào cũng sửa được. Motor rẻ tiền (dưới 10 USD) thường có vỏ dập, nam châm chất lượng thấp, thời gian sửa tốn kém hơn mua mới. Motor cao cấp (xe RC racing, drone FPV) hoặc motor công nghiệp giá cao thì việc sửa rất đáng giá.
Luôn kiểm tra tương thích giữa motor và ESC sau khi sửa. ESC phải có khả năng cấp dòng phù hợp với KV và kích thước cuộn dây mới. Nếu KV thay đổi quá nhiều (do quấn sai số vòng), ESC có thể bị quá tải và cháy.
Đối với motor brushless sử dụng trong môi trường nước (thuyền RC), cần chú ý chống nước cho cuộn dây và vòng bi. Có thể phủ thêm lớp keo conformal coating sau khi tẩm véc-ni.
Bảo dưỡng motor brushless để kéo dài tuổi thọ
Sau khi đã biết cách sửa motor brushless, bạn nên áp dụng bảo dưỡng định kỳ để giảm tần suất hư hỏng:
Bảng so sánh: Nên sửa hay thay motor brushless?
| Tiêu chí | Sửa motor | Mua motor mới |
|---|---|---|
| Chi phí | 500.000 – 1.500.000 VNĐ (dụng cụ + linh kiện) | 200.000 – 5.000.000 VNĐ tùy loại |
| Thời gian | 2-6 giờ (tùy tay nghề, có thể lâu hơn) | 1-5 ngày (đặt hàng + vận chuyển) |
| Độ khó | Cao (cần kỹ năng hàn, quấn dây, đo đạc) | Thấp (kiến thức cơ bản về lắp đặt) |
| Độ tin cậy sau sửa | Phụ thuộc vào tay nghề, vật tư | Cao (sản phẩm chuẩn nhà máy) |
| Phù hợp với | Motor hiếm, đắt tiền, hoặc người yêu thích DIY | Motor phổ thông, dễ mua, cần thay nhanh |
Ứng dụng thực tế của cách sửa motor brushless
Kiến thức sửa motor brushless hữu ích trong các lĩnh vực:
Câu hỏi thường gặp về cách sửa motor brushless
Làm thế nào để biết motor brushless bị cháy cuộn dây?
Dùng đồng hồ vạn năng đo điện trở giữa các cặp dây pha. Nếu giá trị không đều (ví dụ 0.5 ohm, 0.5 ohm, 0.8 ohm) hoặc Open, motor đã hỏng cuộn. Mùi khét hoặc cuộn dây đen cũng là dấu hiệu.
Có thể thay bạc đạn motor brushless bằng loại thường không?
Nên dùng bạc đạn chịu nhiệt và tốc độ cao (loại có ký hiệu ZZ, 2RS, hoặc bạc đạn gốm Si3N4). Bạc đạn thường nhanh mòn, sinh nhiệt lớn làm hỏng motor.
Quấn lại dây motor brushless có khó không?
Khó với người chưa có kinh nghiệm. Cần tỉ mỉ, kiên nhẫn. Bạn nên bắt đầu với motor nhỏ, ít vòng dây (9N12P – 9 răng, 12 nam châm) trước khi làm motor phức tạp hơn.
KV của motor thay đổi thế nào nếu quấn sai số vòng?
KV tỉ lệ nghịch với số vòng dây. Giảm 10% số vòng làm KV tăng khoảng 11%, motor quay nhanh hơn nhưng dòng tăng cao dễ cháy. Ngược lại, tăng vòng làm KV giảm, motor yếu hơn.
Motor brushless sau khi sửa cần chạy rà không?
Có. Chạy motor ở tốc độ thấp (30% ga) trong 5-10 phút để cuộn dây và bạc đạn ổn định. Sau đó vận hành bình thường.
Kết luận
Cách sửa motor brushless là kỹ năng hữu ích cho người đam mê kỹ thuật, giúp tiết kiệm chi phí và hiểu sâu hơn về nguyên lý hoạt động. Từ kiểm tra cơ bản, thay bạc đạn, quấn lại cuộn dây đến lắp ráp kiểm tra, mỗi bước đều cần sự chính xác. Đừng quên bảo dưỡng định kỳ để motor luôn hoạt động bền bỉ. Nếu bạn không tự tin, hãy mang đến thợ sửa chuyên nghiệp hoặc cân nhắc thay motor mới cho các ứng dụng quan trọng.
