Panme điện tử là một trong những dụng cụ đo lường cơ khí chính xác nhất hiện nay, với độ sai số chỉ ở mức micromet (0.001 mm). Không giống như panme cơ truyền thống, phiên bản điện tử cho phép đọc kết quả trực tiếp trên màn hình LCD, loại bỏ hoàn toàn sai số do người đọc. Tuy nhiên, để khai thác tối đa khả năng của thiết bị này, người dùng cần nắm vững cách sử dụng panme điện tử một cách bài bản. Bài viết dưới đây sẽ hướng dẫn chi tiết từ khâu chuẩn bị, thao tác đo, đọc kết quả cho đến bảo quản thiết bị.
Panme điện tử (còn gọi là thước panme điện tử, micrometer điện tử) là dụng cụ đo kích thước chính xác cao, hoạt động dựa trên nguyên lý biến đổi chuyển động quay của trục đo thành tín hiệu điện tử và hiển thị số trên màn hình. So với panme cơ, thiết bị này có tốc độ đọc nhanh hơn 50% và giảm thiểu tối đa lỗi đọc do mắt thường.

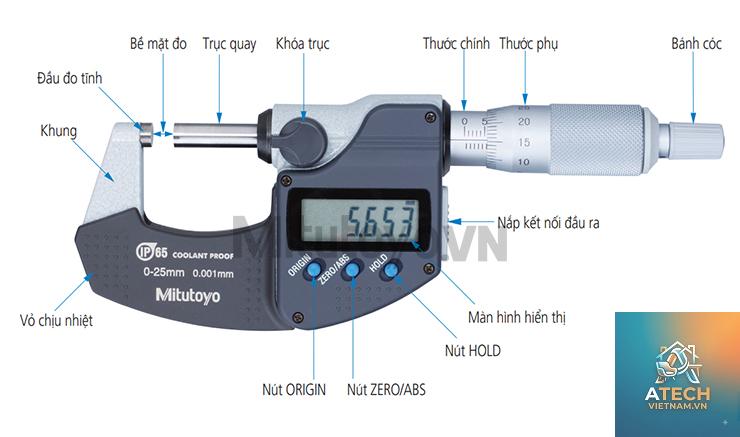

Cấu tạo một panme điện tử tiêu chuẩn bao gồm:
Màn hình LCD: Hiển thị giá trị đo với độ phân giải 0.001 mm hoặc 0.00005 inch.
Nút ON/OFF: Bật tắt nguồn, thường có thêm chức năng tự động tắt sau 5 phút không sử dụng.
Nút Zero (ZERO/ABS): Dùng để thiết lập điểm không tại một vị trí bất kỳ, rất hữu ích khi đo sai lệch hoặc so sánh.
Nút chuyển đổi đơn vị (mm/inch): Cho phép chuyển nhanh giữa hệ mét và inch.
Nút HOLD (hoặc Data): Giữ nguyên giá trị trên màn hình sau khi đo, thuận tiện cho việc ghi chép.
Đe cố định (Anvil): Bề mặt tiếp xúc cố định, thường được làm bằng hợp kim cứng chịu mài mòn.
Trục đo (Spindle): Bộ phận di chuyển bằng cách xoay núm vặn, tiếp xúc trực tiếp với chi tiết cần đo.
Núm vặn (Thimble): Phần để người dùng xoay khi đóng mở trục đo.
Núm cóc (Ratchet stop): Cơ cấu tạo lực đo chuẩn, phát ra tiếng kêu “tách” khi đạt áp lực đo chuẩn.
Khung (Frame): Phần thân chịu lực, thường có lớp cách nhiệt để hạn chế ảnh hưởng của nhiệt độ tay người.
Phân loại panme điện tử phổ biến trên thị trường
Hiện nay có nhiều loại panme điện tử khác nhau, mỗi loại phục vụ một mục đích đo chuyên biệt. ..
0.001 mm
Đo đường kính ngoài, chiều dài, độ dày của chi tiết trụ, vuông, phẳng.
Panme trong (Inside micrometer)
5-30mm, 25-50mm…
0.005 mm
Đo đường kính trong của lỗ, ống.
Panme đo sâu (Depth micrometer)
0-25mm, 0-50mm
0.01 mm
Đo độ sâu của rãnh, lỗ bậc, chốt.
Ngoài ra còn có panme điện tử chuyên dụng như panme đo ren, panme đo răng, panme đo giấy… Mỗi loại có cấu trúc đầu đo (bầu) khác nhau để phù hợp với bề mặt cần đo. Khi tìm hiểu cách sử dụng panme điện tử, bạn cần xác định đúng loại panme đang cầm để tránh thao tác sai.
Hướng dẫn cách sử dụng panme điện tử chi tiết từng bước
Bước 1: Kiểm tra và vệ sinh thiết bị trước khi đo
Trước khi tiến hành đo, hãy lau sạch bề mặt tiếp xúc của đe cố định và trục đo bằng giấy mềm hoặc vải không xơ. Chỉ cần một hạt bụi cỡ 0.01 mm cũng có thể gây ra sai số. Đồng thời kiểm tra pin: nếu màn hình hiển thị chữ “BATT” hoặc “LO” thì cần thay pin ngay, vì panme sẽ hoạt động không ổn định khi pin yếu.
Tiếp theo, hãy kiểm tra độ song song của hai bề mặt đo. Cách đơn giản: vặn trục đo cho đến khi hai mặt chạm nhẹ vào nhau, quan sát khe hở. Nếu có ánh sáng lọt qua không đều, panme cần được hiệu chuẩn lại.
Bước 2: Khởi nguồn và tạo điểm chuẩn (Zero)
Nhấn nút ON để bật panme. Lúc này màn hình thường hiển thị một giá trị ngẫu nhiên (có thể không phải 0). Điều này hoàn toàn bình thường. Để thiết lập điểm chuẩn:
Xoay núm cóc từ từ cho đến khi hai bề mặt đo tiếp xúc nhẹ, nghe tiếng “tách” đầu tiên. Không xoay thêm.
Nhấn nút ZERO (hoặc ABS). Màn hình sẽ nhảy về 0.000 mm.
Kiểm tra lại bằng cách xoay mở rộng rồi đóng lại, nếu vẫn về 0 thì panme đã sẵn sàng.
Với panme điện tử, bước zero này phải thực hiện mỗi khi bật máy và đặc biệt quan trọng khi nhiệt độ môi trường thay đổi đột ngột (trên 5°C).

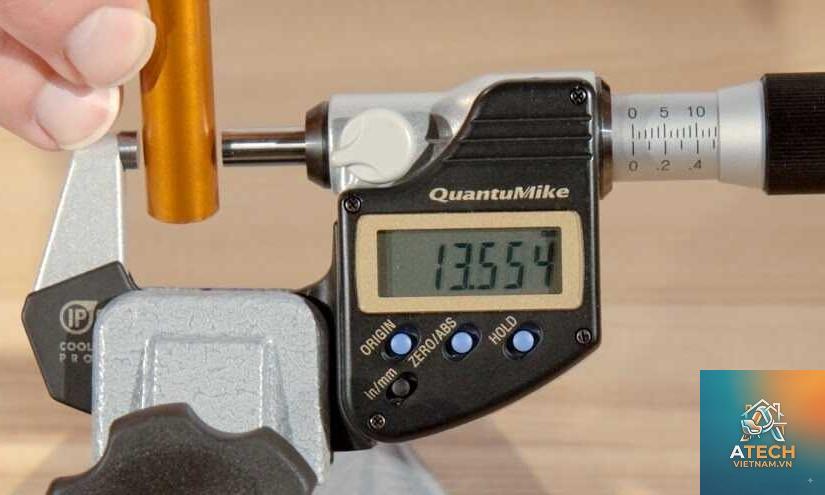

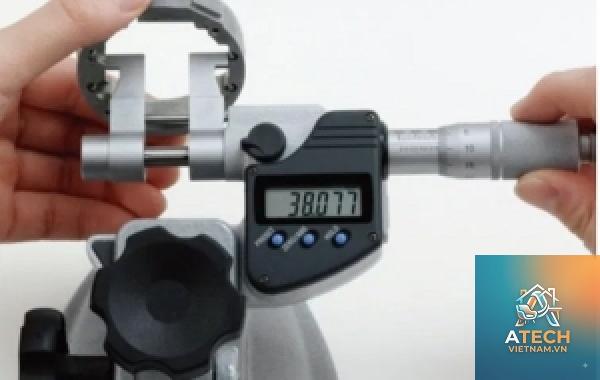

Bước 3: Thao tác đo đúng kỹ thuật
Đặt chi tiết cần đo nằm gọn giữa đe cố định và trục đo. Giữ panme bằng tay thuận, tay còn lại giữ vật đo hoặc cặp vật đo vào bàn đo nếu có. Dùng ngón cái và ngón trỏ xoay núm cóc nhẹ nhàng, kết hợp với xoay núm vặn chính để di chuyển trục đo.
Khi trục đo gần chạm vào bề mặt vật đo, chỉ xoay núm cóc cho đến khi nghe tiếng “tách” 2-3 lần. Đây là lực đo chuẩn khoảng 5-10 N, đảm bảo tiếp xúc vừa đủ mà không làm biến dạng chi tiết hoặc trục đo. Không dùng lực tay vặn trực tiếp vì sẽ gây lực đo quá lớn, dẫn đến sai số lên đến 0.01-0.02 mm.
Bước 4: Đọc kết quả và ghi nhận
Đọc giá trị hiển thị trên màn hình LCD. Đa số panme điện tử hiển thị với đơn vị mm có 3 chữ số thập phân (ví dụ 12.345 mm). Một số dòng cao cấp có thể hiển thị 4 chữ số sau dấu phẩy. Nếu cần lưu giữ kết quả, nhấn nút HOLD để giá trị không thay đổi khi bạn bỏ tay ra khỏi panme.
Với những chi tiết có hình trụ, bạn nên đo ít nhất 2 vị trí vuông góc với nhau (90°) để phát hiện độ côn hoặc độ oval của chi tiết. Ghi lại giá trị trung bình nếu có sự chênh lệch nhỏ (dưới 0.005 mm).

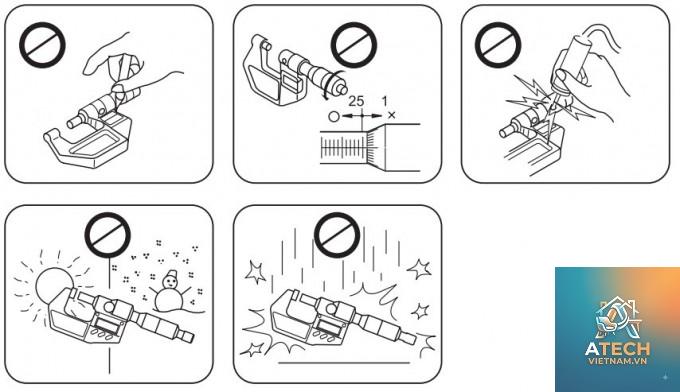

Những lưu ý quan trọng khi sử dụng panme điện tử
Để đảm bảo độ chính xác và kéo dài tuổi thọ cho thiết bị, người dùng cần tuân thủ một số nguyên tắc vàng:
Nhiệt độ chuẩn 20°C: Panme được hiệu chuẩn ở 20°C (68°F). Mỗi 10°C chênh lệch có thể gây sai số khoảng 0.002 mm do giãn nở nhiệt.
Không đo vật đang quay: Việc đo trên máy đang chạy có thể làm hỏng bề mặt đo và gây nguy hiểm.
Không đo bề mặt thô, bẩn: Cát, bụi, dầu mỡ sẽ làm xước mặt đo và gây sai số lớn.
Tránh va đập: Khung panme có thể bị cong vênh nếu rơi từ độ cao trên 1m, làm mất độ song song giữa hai bề mặt đo.
Không dùng panme thay cho kẹp hoặc cờ lê: Panme chỉ dùng để đo, không phải để vặn ốc hay giữ chi tiết.
Bảo quản trong hộp kín: Luôn cất panme trong hộp kèm gói chống ẩm, tránh từ trường mạnh và hóa chất ăn mòn.
Các sai lầm thường gặp khi sử dụng panme điện tử và cách khắc phục
Qua 15 năm kinh nghiệm trong ngành đo lường, tôi nhận thấy có 5 lỗi phổ biến mà người mới thường mắc phải khi học cách sử dụng panme điện tử:
1. Không thực hiện zero trước khi đo.
Nhiều người bấm ON và bắt đầu đo ngay, nhưng panme điện tử thường hiển thị một giá trị mặc định không phải 0. Chỉ một thao tác zero đơn giản sẽ giúp loại bỏ sai số này.
2. Dùng lực đo không đều.
Xoay trực tiếp núm vặn (thimble) thay vì núm cóc sẽ tạo lực đo không kiểm soát. Cách khắc phục: luôn sử dụng núm cóc (ratchet stop) và dừng lại sau 2-3 tiếng “tách”.
3. Đo ở mép hoặc góc nhọn của vật.
Bề mặt đo của panme là phẳng, không thích hợp để đo ở mép côn hoặc mép sắc. Kết quả sẽ không chính xác và dễ làm hỏng đầu đo.
4. Không lau sạch bề mặt trước khi đo.
Một vết dầu mỡ dày 0.005 mm cũng sẽ làm kết quả tăng lên đúng bằng độ dày đó. Luôn lau bằng vải không xơ chuyên dụng.
5. Để panme ở nơi có nhiệt độ cao hoặc ánh nắng trực tiếp.
Nhiệt độ làm thay đổi kích thước khung panme. Tốt nhất nên để panme trong phòng điều hòa khoảng 20-25°C trước khi đo.
Bảng so sánh panme điện tử và panme cơ
Tiêu chí
Panme điện tử
Panme cơ
Cách đọc kết quả
Hiển thị số trực tiếp trên màn hình
Đọc vạch khắc trên thước và thước phụ (du), yêu cầu kinh nghiệm
Độ phân giải
0.001 mm (có thể 0.0001 mm)
0.01 mm (thường 0.01 mm, cao cấp 0.005 mm)
Sai số do người đọc
Gần như bằng 0
Có thể 0.01 mm nếu không quen
Tốc độ đo
Nhanh, chỉ cần nhìn màn hình
Chậm hơn, cần canh vạch
Khả năng lưu trữ dữ liệu
Có (tích hợp bộ nhớ hoặc cổng ra dữ liệu)
Không có
Giá thành
Cao hơn 2-3 lần (từ 1-5 triệu đồng)
Rẻ hơn (từ 200k-1.5 triệu đồng)
Phụ thuộc pin
Có (thường dùng pin SR44, kéo dài 1-2 năm)
Không phụ thuộc
Tuổi thọ trung bình
7-10 năm nếu bảo quản tốt
15-20 năm vì không có linh kiện điện tử
Như vậy, panme điện tử vượt trội về tốc độ, độ chính xác và tiện lợi. Trong khi panme cơ phù hợp cho những người có kinh nghiệm và môi trường khắc nghiệt (không sợ ẩm, bụi). Nếu bạn thường xuyên đo trong sản xuất hàng loạt, panme điện tử là lựa chọn tối ưu.
Ứng dụng thực tế của panme điện tử trong các ngành nghề
Panme điện tử không chỉ dùng trong ngành cơ khí chế tạo máy. 005 mm. Các xưởng CNC sử dụng panme điện tử để kiểm tra chất lượng sản phẩm sau khi gia công.
Ngành nhựa và cao su: Đo độ dày màng nhựa, tấm cao su, sản phẩm đúc… Do vật liệu mềm, người đo phải dùng lực rất nhẹ (núm cóc giúp kiểm soát lực).
Ngành điện – điện tử: Kiểm tra độ dày của PCB, linh kiện nhỏ, hoặc khoảng cách khe hở giữa các lớp.
Ngành y – nha khoa: Đo độ dày mão răng, khung implant, hoặc các chi tiết vi phẫu thuật có kích thước rất nhỏ.
Ngành kiểm định và hiệu chuẩn: Các phòng thí nghiệm dùng panme điện tử chuẩn (có giấy chứng nhận) để hiệu chuẩn các dụng cụ đo khác.
Câu hỏi thường gặp về cách sử dụng panme điện tử
Panme điện tử có cần hiệu chuẩn thường xuyên không?
Có. Khuyến nghị hiệu chuẩn định kỳ 6 tháng một lần hoặc sau mỗi 1000 lần đo.
Lỗi này thường xảy ra khi pin yếu hoặc cảm biến bị nhiễm bẩn. Trước tiên hãy thay pin mới. Nếu lỗi vẫn còn, lau sạch bề mặt cảm biến (nằm phía sau núm vặn) bằng cồn isopropyl và khăn mềm. Nếu không tự khắc phục được, cần mang đến trung tâm bảo hành.
Có thể đo vật liệu mềm như nhôm, đồng bằng panme điện tử không?
Được, nhưng cần hết sức cẩn thận với lực đo. Vật liệu mềm dễ bị biến dạng dẻo, dẫn đến kết quả nhỏ hơn thực tế. Hãy sử dụng núm cóc và dừng ngay khi nghe tiếng “tách” đầu tiên. Một số panme chuyên dụng có đầu đo dạng bi (ball anvil) để giảm áp lực lên bề mặt.
Nên chọn panme điện tử hãng nào?
Ba thương hiệu hàng đầu thế giới là Mitutoyo (Nhật), Tesa (Thụy Sĩ) và Insize (Trung Quốc – dòng cao cấp). Mitutoyo được ưa chuộng nhất nhờ độ bền và chính sách bảo hành tốt. Giá tham khảo cho panme ngoài 0-25mm: Mitutoyo khoảng 3-4 triệu, Insize khoảng 1.5-2.5 triệu, Tesa khoảng 4-6 triệu.
Lưu ý gì khi thay pin cho panme điện tử?
Sử dụng pin SR44 (loại pin nút bạc oxit) thay vì pin LR44 (alkaline) vì SR44 có điện áp ổn định và tuổi thọ cao hơn. Khi thay, chú ý không chạm tay vào phần mạch điện tử bên trong. Sau khi thay pin, cần thực hiện lại thao tác zero và kiểm tra bằng block mẫu để chắc chắn panme hoạt động đúng.
Panme điện tử có chịu được dầu cắt gọt không?
Phần lớn panme điện tử có khả năng chống dầu và nước nhẹ (theo tiêu chuẩn IP54 hoặc IP65). Tuy nhiên, không nên ngâm panme trong dung dịch cắt gọt. Sau khi tiếp xúc với dầu, phải lau sạch ngay bằng vải khô. Nếu dầu vào khe núm vặn có thể ảnh hưởng đến cảm biến.
Kết luận
Nắm vững cách sử dụng panme điện tử không chỉ giúp bạn có được kết quả đo chính xác đến micromet mà còn kéo dài tuổi thọ cho thiết bị lên đến hơn 10 năm. Điều cốt lõi là thực hiện đúng quy trình: kiểm tra – zero – đo với lực chuẩn – đọc kết quả – vệ sinh và bảo quản. Đừng bỏ qua các lưu ý về nhiệt độ, độ ẩm và vệ sinh bề mặt đo bởi đây là những yếu tố quyết định độ tin cậy của phép đo.
Trong môi trường sản xuất hiện đại yêu cầu dung sai ngày càng khắt khe, panme điện tử là công cụ không thể thiếu. Đầu tư một chiếc panme chất lượng và sử dụng đúng cách sẽ giúp bạn kiểm soát chất lượng sản phẩm một cách chính xác và chuyên nghiệp.
