Trong thế giới công nghiệp và thiết bị điện tử hiện đại, thuật ngữ motor brushless là gì đang ngày càng được quan tâm. Động cơ không chổi than (brushless DC motor) là một bước tiến vượt bậc so với động cơ DC truyền thống. Thay vì sử dụng chổi than cơ học để chuyển mạch, motor brushless vận hành dựa trên bộ điều khiển điện tử (ESC) giúp loại bỏ ma sát, tăng hiệu suất và kéo dài tuổi thọ. Bài viết này sẽ giúp bạn hiểu rõ bản chất, cấu tạo, nguyên lý hoạt động, so sánh chi tiết với motor có chổi than và khám phá những ứng dụng phổ biến nhất của công nghệ này.
Motor brushless, hay còn gọi là động cơ BLDC (Brushless DC Motor), là loại động cơ điện sử dụng nam châm vĩnh cửu trên rotor và cuộn dây stator được cấp điện theo chu kỳ thông qua bộ điều khiển điện tử. Không giống động cơ DC có chổi than, motor brushless không có bộ phận tiếp xúc cơ học nào giữa phần quay và phần đứng yên, nhờ đó giảm thiểu mài mòn và tiếng ồn.

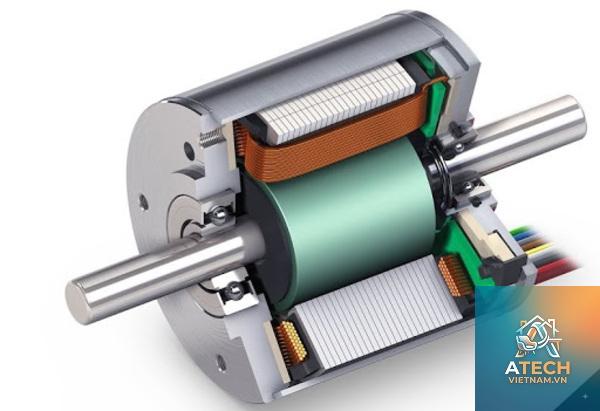

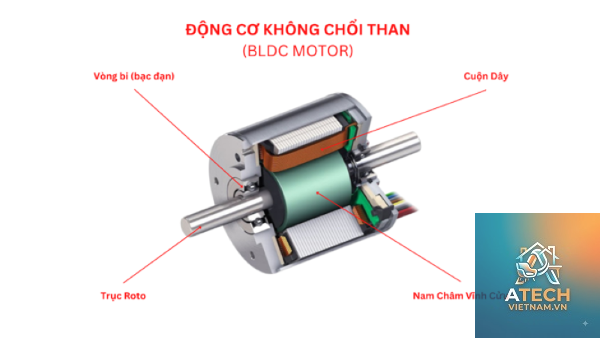

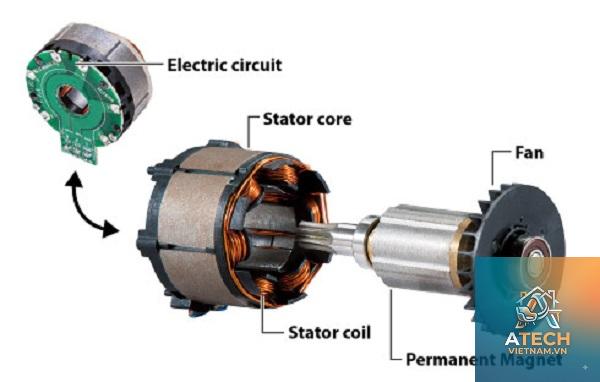

Cấu tạo chi tiết của motor brushless
Một động cơ không chổi than điển hình gồm các thành phần chính:
Stator: Phần đứng yên, chứa các cuộn dây đồng được quấn trên lõi thép từ. Số lượng cuộn dây và cách bố trí quyết định số pha (thường là 3 pha).
Rotor: Phần quay, gắn các nam châm vĩnh cửu (thường là nam châm neodymium – NdFeB) tạo ra từ trường mạnh.
Bộ điều khiển ESC (Electronic Speed Controller): Thiết bị điện tử nhận tín hiệu điều khiển và cấp dòng điện xoay chiều vào các cuộn dây stator theo đúng thứ tự để tạo ra từ trường quay.
Cảm biến Hall (tuỳ chọn): Một số motor brushless tích hợp cảm biến Hall để xác định vị trí rotor, giúp ESC chuyển mạch chính xác hơn. Motor không cảm biến (sensorless) dựa vào sức điện động ngược (back EMF) để xác định vị trí.
Vỏ và trục: Bảo vệ các bộ phận bên trong và truyền động.
Nguyên Lý Hoạt Động Của Motor Brushless
Motor brushless hoạt động dựa trên nguyên tắc từ trường quay. Khi ESC cấp điện vào cuộn dây stator theo một trình tự nhất định, từ trường tạo ra sẽ đẩy hoặc hút các nam châm trên rotor, làm rotor quay. ESC liên tục thay đổi dòng điện giữa các cuộn dây để từ trường stator quay tròn, kéo rotor quay theo. Tốc độ quay được điều chỉnh bằng cách thay đổi điện áp hoặc tần số xung (PWM).
Ví dụ minh hoạ: Trong motor BLDC 3 pha, ESC điều khiển 6 bước chuyển mạch (six-step commutation). Ở mỗi bước, hai trong ba cuộn dây được cấp điện, một cuộn ngắt. Kết quả là rotor di chuyển 60 độ điện mỗi bước. So với động cơ có chổi than, quá trình chuyển mạch ở motor brushless hoàn toàn không có tia lửa điện, không mài mòn cơ học.
So Sánh Motor Brushless Và Motor Có Chổi Than
Tiêu chí
Motor Brushless
Motor Có Chổi Than
Hiệu suất
85–95%
75–80%
Bảo trì
Hầu như không cần bảo trì
Phải thay chổi than định kỳ
Tuổi thọ
Hàng chục nghìn giờ
Khoảng 1000–3000 giờ
Tiếng ồn & rung
Rất thấp do không có ma sát cơ học
Cao hơn do chổi than cọ xát với cổ góp
Kích thước & trọng lượng
Nhỏ gọn hơn, tỉ lệ công suất/trọng lượng cao
Lớn hơn nếu cùng công suất
Giá thành
Cao hơn (do có ESC và nam châm đất hiếm)
Rẻ hơn, dễ sản xuất
Điều khiển tốc độ
Chính xác, linh hoạt nhờ ESC
Giới hạn, dùng biến trở hoặc PWM cơ bản
Khả năng quay ngược
Dễ dàng thông qua tín hiệu ESC
Cần đảo chiều điện áp hoặc dùng relay
Rõ ràng, motor brushless vượt trội ở hầu hết khía cạnh, ngoại trừ chi phí ban đầu. Đối với các ứng dụng yêu cầu hiệu suất cao, độ tin cậy và tuổi thọ dài, đây là lựa chọn tối ưu.
Phân Loại Motor Brushless
Theo cấu trúc rotor
Inrunner (rotor trong): Rotor nằm bên trong stator. Loại này có tốc độ quay cao hơn, mô-men xoắn thấp hơn, thường dùng trong máy khoan, quạt, máy bơm nhỏ.

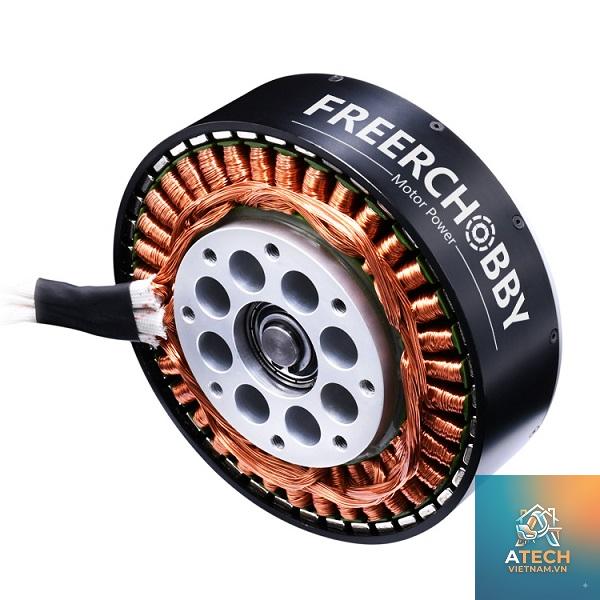

Outrunner (rotor ngoài): Stator nằm trong, rotor quay bên ngoài. Mô-men xoắn lớn, tốc độ thấp hơn, phổ biến trong drone, xe điện đồ chơi, máy bay mô hình.
Theo cảm biến vị trí
BLDC có cảm biến Hall: Có ba cảm biến Hall gắn trên stator, cung cấp tín hiệu vị trí rotor cho ESC. Ưu điểm là khởi động êm, kiểm soát chính xác ngay cả ở tốc độ thấp. Nhược điểm là cảm biến dễ hỏng, làm tăng kích thước và giá thành.
BLDC không cảm biến (sensorless): Dùng phương pháp phát hiện sức điện động ngược (back EMF) để xác định vị trí rotor. Loại này phổ biến nhờ độ tin cậy cao, giá rẻ hơn, nhưng khó điều khiển ở tốc độ rất thấp hoặc khi khởi động nặng.
Theo số pha
Motor brushless thường có 3 pha, nhưng cũng có loại 2 pha và 5 pha. Đa số ứng dụng hiện nay dùng 3 pha vì dễ điều khiển và mô-men xoắn đều.
Lợi Ích Và Hạn Chế Của Motor Brushless
Lợi ích nổi bật
Hiệu suất cao: Tổn thất năng lượng thấp, đặc biệt ở tốc độ cao. Giúp tiết kiệm pin cho các thiết bị di động và giảm hoá đơn tiền điện.
Tuổi thọ dài: Không có chổi than mài mòn, động cơ có thể hoạt động hàng chục nghìn giờ mà không cần bảo trì.
Hoạt động êm ái: Ít tiếng ồn, rung động thấp, phù hợp với môi trường yêu cầu yên tĩnh như thiết bị y tế, quạt thông minh.
Kiểm soát tốc độ chính xác: ESC cho phép điều chỉnh tốc độ tinh vi, đáp ứng nhanh với tải thay đổi.
Mô-men xoắn cao ở dải tốc rộng: Đặc biệt là outrunner motor với mô-men xoắn cực đại gần như hằng số.
Hạn chế
Giá thành cao: Chi phí sản xuất động cơ và ESC đắt hơn nhiều so với động cơ chổi than cùng công suất.
Cần mạch điều khiển phức tạp: Người dùng không thể chạy motor brushless trực tiếp từ nguồn DC, phải có ESC phù hợp.
Nguy cơ hỏng ESC: Nếu bộ điều khiển điện tử bị lỗi, toàn bộ hệ thống ngừng hoạt động. Không dễ sửa chữa như thay chổi than.
Yêu cầu kiến thức kỹ thuật: Việc lựa chọn motor, ESC, pin (trong ứng dụng di động) cần hiểu biết về thông số KV, dòng điện, điện áp.
Ứng Dụng Thực Tế Của Motor Brushless
Trong thiết bị công nghiệp
Motor brushless được dùng trong máy CNC, robot hàn, máy in 3D công nghiệp, băng tải, máy bơm nước và quạt thông gió. Nhờ khả năng điều khiển chính xác và hoạt động liên tục 24/7, loại động cơ này giúp các nhà máy nâng cao năng suất và giảm thời gian ngừng máy.
Trong xe điện và phương tiện di động
Xe đạp điện, xe máy điện, ô tô điện và cả xe scooter dùng motor brushless trong bánh xe hoặc truyền động trung tâm. Một số mẫu xe đạp điện Trung Quốc dùng motor hub brushless 250–500W cho tốc độ 25–30 km/h, hiệu suất lên đến 85%. Các hãng xe điện lớn như Tesla cũng dùng động cơ không chổi than cho khả năng tăng tốc mượt mà và phạm vi hoạt động xa.
Trong thiết bị bay không người lái (Drone)
Drone là một trong những ứng dụng phổ biến nhất của motor brushless. Mỗi quadcopter thường dùng 4 motor outrunner không lõi sắt hoặc có lõi, kết hợp với ESC điều khiển tốc độ riêng biệt để ổn định bay. Các thông số như KV (vòng/phút trên volt) quyết định loại cánh quạt và lực đẩy.
Trong đồ gia dụng
Máy hút bụi không dây (Dyson, Xiaomi), máy giặt cửa trước cao cấp, quạt trần thông minh và máy lọc không khí đều tích hợp motor brushless. Lợi ích là tiết kiệm điện, vận hành yên tĩnh và tuổi thọ cao.
Trong y tế và chăm sóc sức khoẻ
Các thiết bị như máy bơm tiêm tự động, máy thở, máy lọc máu dùng motor brushless vì độ chính xác cao và không phát ra tia lửa điện (an toàn với môi trường ôxy).
Hướng Dẫn Lựa Chọn Motor Brushless Phù Hợp
Xác định các thông số chính
KV (RPM/Volt): Chỉ số vòng quay trên mỗi volt. KV thấp (200–1000) cho mô-men xoắn cao, phù hợp với tải nặng. KV cao (2000–4000) cho tốc độ cao, thích hợp với drone racing hoặc máy bay.
Công suất (Watt): Phải phù hợp với tải. Nên chọn motor có công suất danh định cao hơn 20–30% so với nhu cầu thực tế để tránh quá tải.
Điện áp (Volt): Thông thường 6V–48V. Nên dùng cùng dải với ESC và nguồn.
Kích thước (Stator diameter, Stator length): Ví dụ motor 2205 có đường kính stator 22mm, chiều dài 5mm. Thường gặp các ký hiệu như 20xx, 22xx, 28xx.
Loại rotor: Inrunner cho ứng dụng tốc độ cao, outrunner cho mô-men xoắn lớn.
Kiểm tra độ tương thích với ESC
ESC phải có dòng điện liên tục (A) cao hơn dòng đỉnh của motor. Ngoài ra, ESC cần hỗ trợ tín hiệu PWM phù hợp (thường là 50Hz với drone, hoặc tần số cao hơn cho ứng dụng công nghiệp).
Ví dụ chọn motor cho drone 250mm
Một drone 250mm thường dùng motor 2205–2300KV, ESC 30A, pin 4S (14.8V). Motor này đạt lực đẩy khoảng 400–500g mỗi cánh quạt 5 inch, giúp drone bay nhanh và linh hoạt.
Sai Lầm Thường Gặp Khi Sử Dụng Motor Brushless
Chọn ESC không đủ dòng: Khi motor kéo tải nặng, dòng điện tăng đột ngột. ESC non yếu sẽ cháy. Cần chọn ESC có dòng liên tục gấp 1.2–1.5 lần dòng motor.
Việc hiểu sai thông số KV: Nhiều người nghĩ KV cao sẽ mạnh hơn, thực ra KV thấp mới kéo được tải nặng và cho lực đẩy lớn hơn với cánh quạt to.
Không cân bằng động cơ và cánh quạt: Rung động do mất cân bằng gây hỏng ổ bi, giảm hiệu suất. Luôn kiểm tra độ cân bằng trước khi lắp.
Quên bôi trơn ổ bi định kỳ: Mặc dù bảo trì ít, nhưng ổ bi cần được tra dầu mỡ sau khoảng 100 giờ hoạt động đối với môi trường bụi bẩn.
Kết nối sai thứ tự pha: Motor brushless chỉ chạy đúng chiều khi dây pha được nối đúng với ESC. Sai thứ tự làm motor rung giật hoặc không quay.
Lưu Ý Quan Trọng Khi Vận Hành Và Bảo Dưỡng
Nhiệt độ hoạt động an toàn: Motor brushless thường chịu được 80–100 độ C. Vượt quá sẽ làm mất từ tính của nam châm. Lắp tản nhiệt hoặc hạn chế tải quá mức.
Chống ẩm và bụi: Mặc dù một số motor có cấp bảo vệ IP, nhưng nước xâm nhập vào stator hoặc ESC có thể gây chập. Dùng keo conformal coating bảo vệ bo mạch điện tử.
Kiểm tra dây kết nối: Đảm bảo các mối hàn chắc chắn, không bị đứt ngầm. Rung động lâu ngày có thể làm tuột giắc cắm.
Sử dụng ESC có chức năng brake hoặc freewheel: Trong xe đạp điện, chức năng brake cho phép phanh tái sinh. Freewheel giúp motor trôi tự do khi không cấp ga.
Motor brushless có dùng chung ESC với motor có chổi than không?
Không. ESC cho motor brushless tạo ra dòng điện xoay chiều 3 pha, trong khi motor có chổi than cần dòng DC đơn giản. Kết nối sai sẽ làm hỏng cả hai thiết bị.
Tại sao motor brushless bị nóng hơn motor chổi than cùng kích thước?
Thực tế motor brushless thường mát hơn ở cùng tải vì hiệu suất cao hơn. Nếu nóng bất thường, nguyên nhân là do động cơ bị quá tải, ESC cấp pha không chính xác hoặc ổ bi kẹt.
Làm sao để biết motor brushless của tôi bị hỏng cuộn dây?
Dùng đồng hồ vạn năng đo thông mạch giữa các đầu dây pha. Dùng thang đo điện trở, nếu giá trị giữa các pha lệch nhau quá 0.1 ohm hoặc có pha hở mạch, cuộn dây đã bị cháy.
Có thể dùng motor brushless không cảm biến cho xe đạp điện không?
Có, nhưng cần ESC có khởi động mềm và có khả năng phát hiện back EMF ở tốc độ thấp. Nhiều bộ chuyển đổi xe đạp điện hiện nay dùng loại không cảm biến vì giá rẻ, nhưng cảm biến Hall vẫn cho khởi động êm hơn khi leo dốc.
Tuổi thọ trung bình của motor brushless là bao nhiêu?
Tuỳ vào điều kiện vận hành, trung bình từ 10.000 đến 50.000 giờ. Ổ bi có thể thay thế, còn cuộn dây và nam châm rất bền nếu không quá nhiệt.
Motor brushless là công nghệ động cơ tiên tiến đang thay thế dần động cơ có chổi than trong hầu hết các lĩnh vực nhờ hiệu suất cao, tuổi thọ dài và khả năng điều khiển linh hoạt. Việc hiểu rõ motor brushless là gì, nguyên lý hoạt động, cách phân loại và lựa chọn phù hợp sẽ giúp bạn tối ưu hoá thiết bị của mình, từ drone, xe điện đến máy móc công nghiệp. Dù chi phí ban đầu có cao hơn, nhưng lợi ích lâu dài về tiết kiệm năng lượng và bảo trì khiến motor brushless trở thành đầu tư thông minh. Khi chọn mua, hãy chú ý đến thông số KV, dòng điện, kích thước và ESC đi kèm. Bảo dưỡng đơn giản nhưng không được lơ là các yếu tố như nhiệt độ, độ ẩm và cân bằng động. Nếu còn thắc mắc, bạn có thể tìm hiểu thêm từ các diễn đàn kỹ thuật chuyên sâu hoặc hỏi ý kiến chuyên gia trong lĩnh vực bạn quan tâm.
