Việc kiểm tra và đo lường dung sai bánh răng đóng vai trò sống còn trong ngành cơ khí chế tạo. Một bánh răng đạt tiêu chuẩn không chỉ đảm bảo truyền động êm ái mà còn kéo dài tuổi thọ cho toàn bộ hệ thống máy móc. Trong bài viết này, chúng

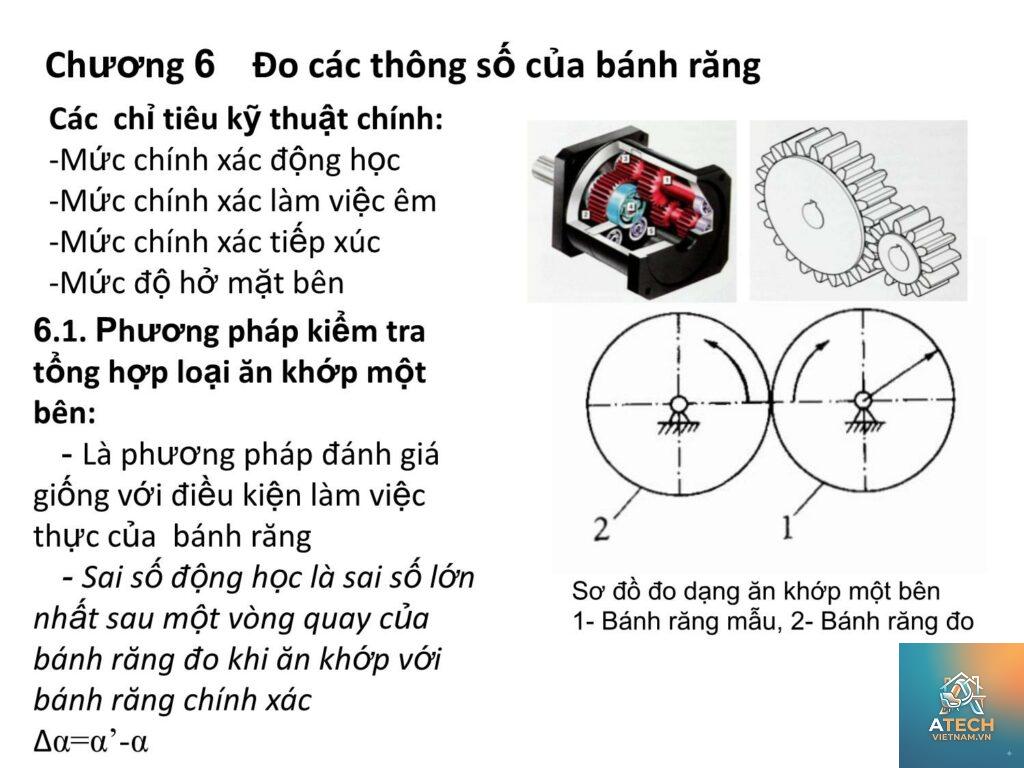

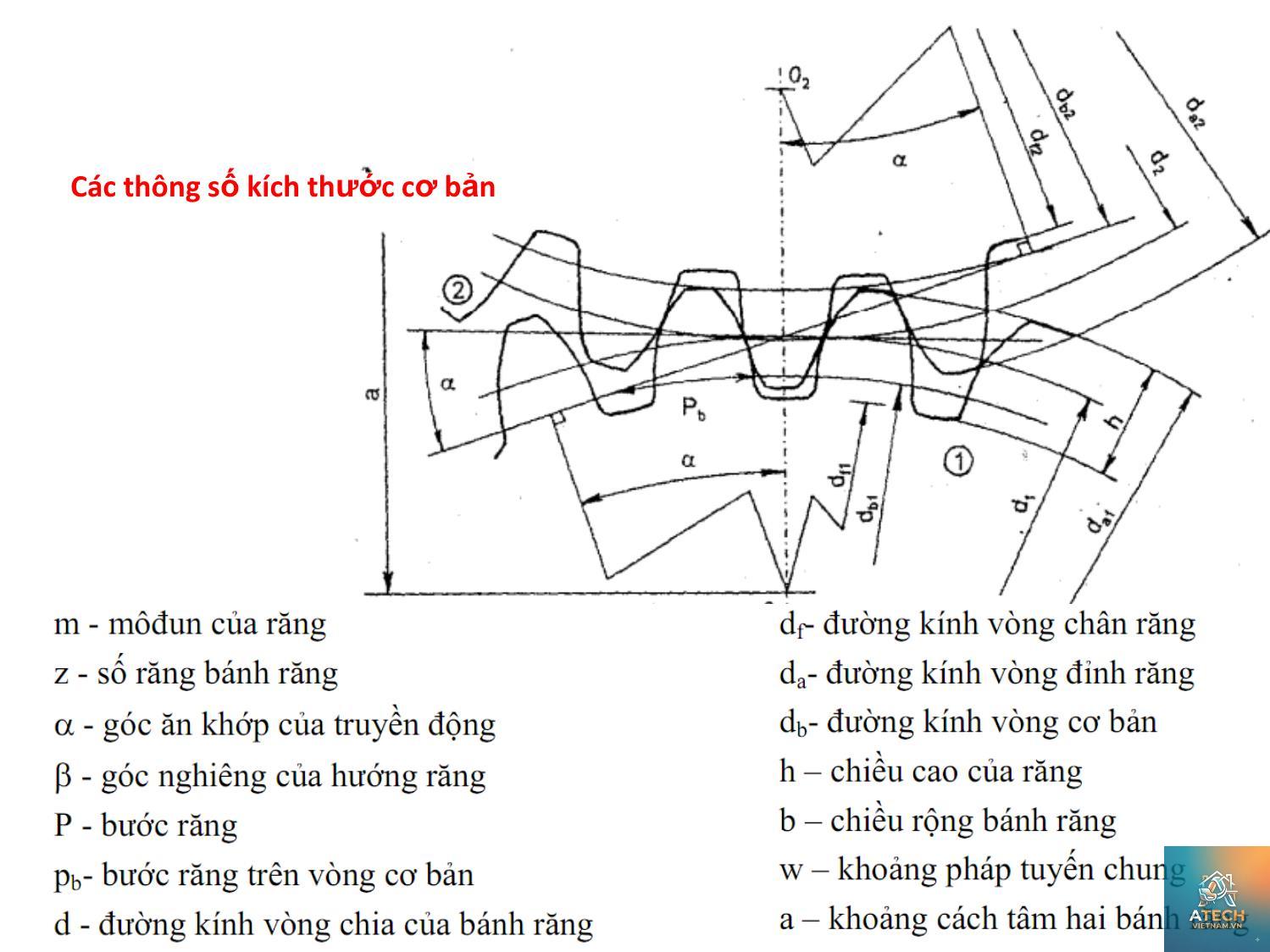

Dung sai bánh răng là khoảng sai lệch cho phép của các thông số hình học so với giá trị thiết kế. Các yếu tố như đường kính vòng chia, chiều dày răng, sai lệch prôfin, độ đảo và khoảng cách tâm đều có dung sai riêng. Mục tiêu của việc đo dung sai là đánh giá chất lượng gia công, phát hiện sai hỏng sớm và đảm bảo khả năng lắp ráp, vận hành của cặp bánh răng. Nếu không thực hiện đúng cách đo dung sai bánh răng, sản phẩm có thể gây ra tiếng ồn, rung động, mòn nhanh hoặc thậm chí gãy vỡ trong quá trình làm việc.

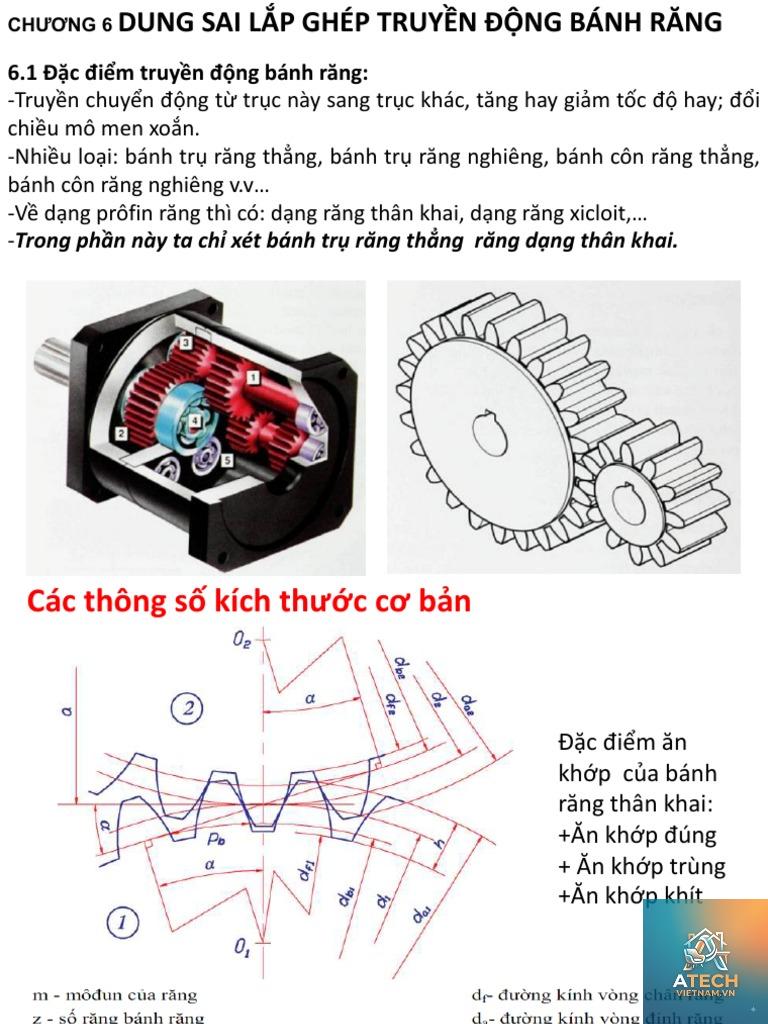

Các thông số dung sai bánh răng cần kiểm tra
Trước khi thực hiện cách đo dung sai bánh răng, cần hiểu rõ các thông số chính cần kiểm tra.
1. Sai lệch prôfin răng (Profile deviation)
Prôfin răng lý tưởng là đường thân khai. Sai lệch prôfin đo sự khác biệt giữa hình dạng thực tế và hình dạng lý thuyết trên mặt cắt ngang của răng. Thông số này ảnh hưởng trực tiếp đến sự tiếp xúc đều đặn giữa các răng khi ăn khớp.
Đối với bánh răng nghiêng hoặc xoắn, đường xoắn là đường tạo bởi đầu răng trên mặt trụ chia. Sai lệch đường xoắn đo độ không đồng đều của hướng răng, gây ra tải trọng tập trung trên một phần răng.

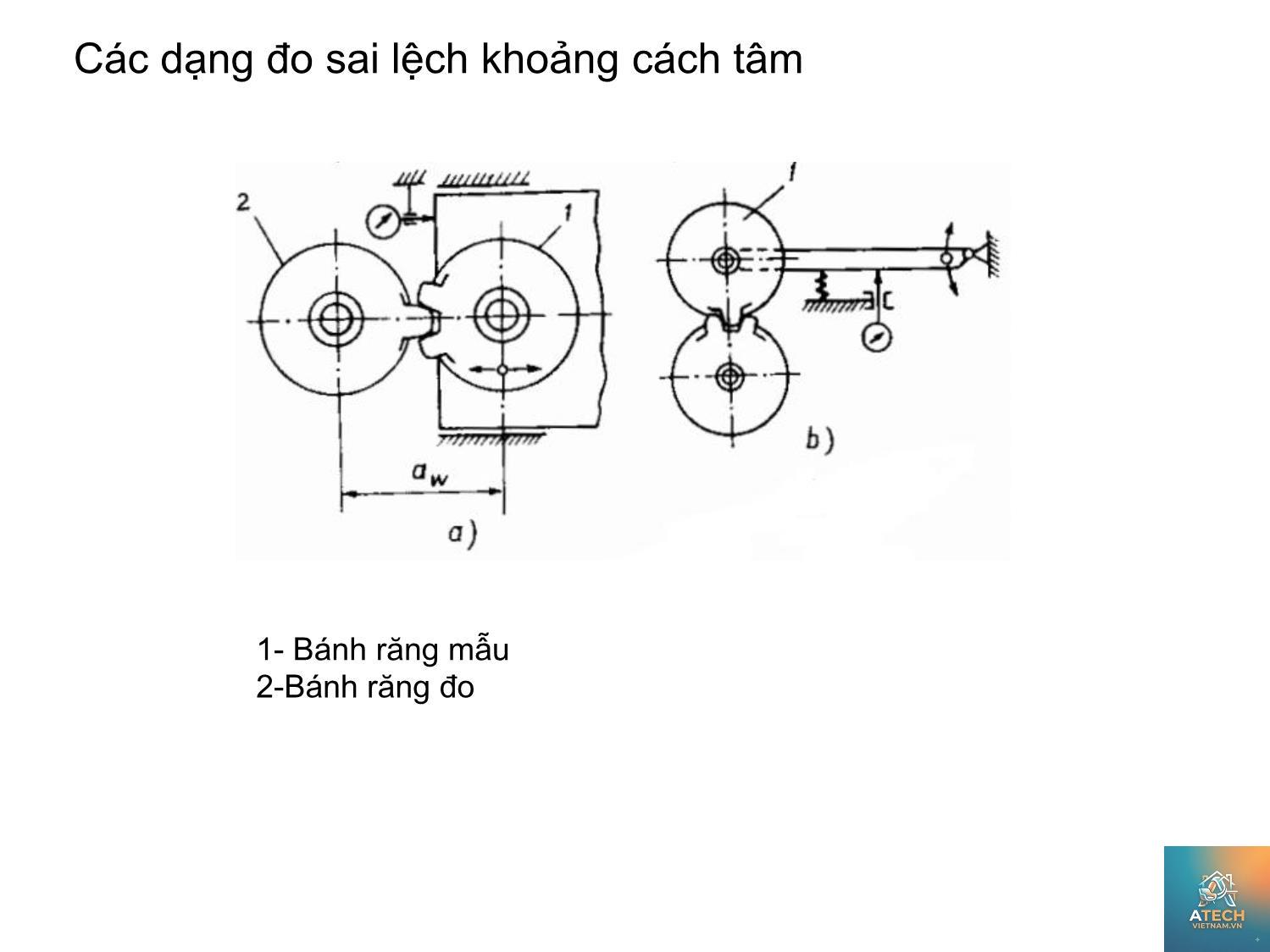

3. Sai lệch khoảng cách tâm (Center distance deviation)
Khoảng cách tâm giữa hai bánh răng ăn khớp phải nằm trong dung sai cho phép. Sai lệch này ảnh hưởng đến khe hở cạnh răng (backlash) và độ sâu ăn khớp.
4. Độ đảo hướng tâm (Radial runout)
Độ đảo là dao động của bề mặt răng khi bánh răng quay quanh tâm. Độ đảo lớn gây ra va đập, tiếng ồn và mòn không đều.
5. Chiều dày răng (Tooth thickness)
Chiều dày răng tại vòng tròn chia là thông số quan trọng để đảm bảo khe hở ăn khớp và khả năng chịu tải.
6. Sai lệch bước răng (Pitch deviation)
Sai lệch bước vòng và bước cơ sở cho thấy độ đồng đều của khoảng cách giữa các răng. Sai lệch bước lớn gây ra sự không đồng pha khi truyền động.
Phân loại các phương pháp đo dung sai bánh răng
Cách đo dung sai bánh răng được chia thành hai nhóm chính: đo cơ khí truyền thống và đo bằng thiết bị hiện đại. Mỗi phương pháp có ưu điểm và hạn chế riêng, phù hợp với từng loại bánh răng và yêu cầu độ chính xác.

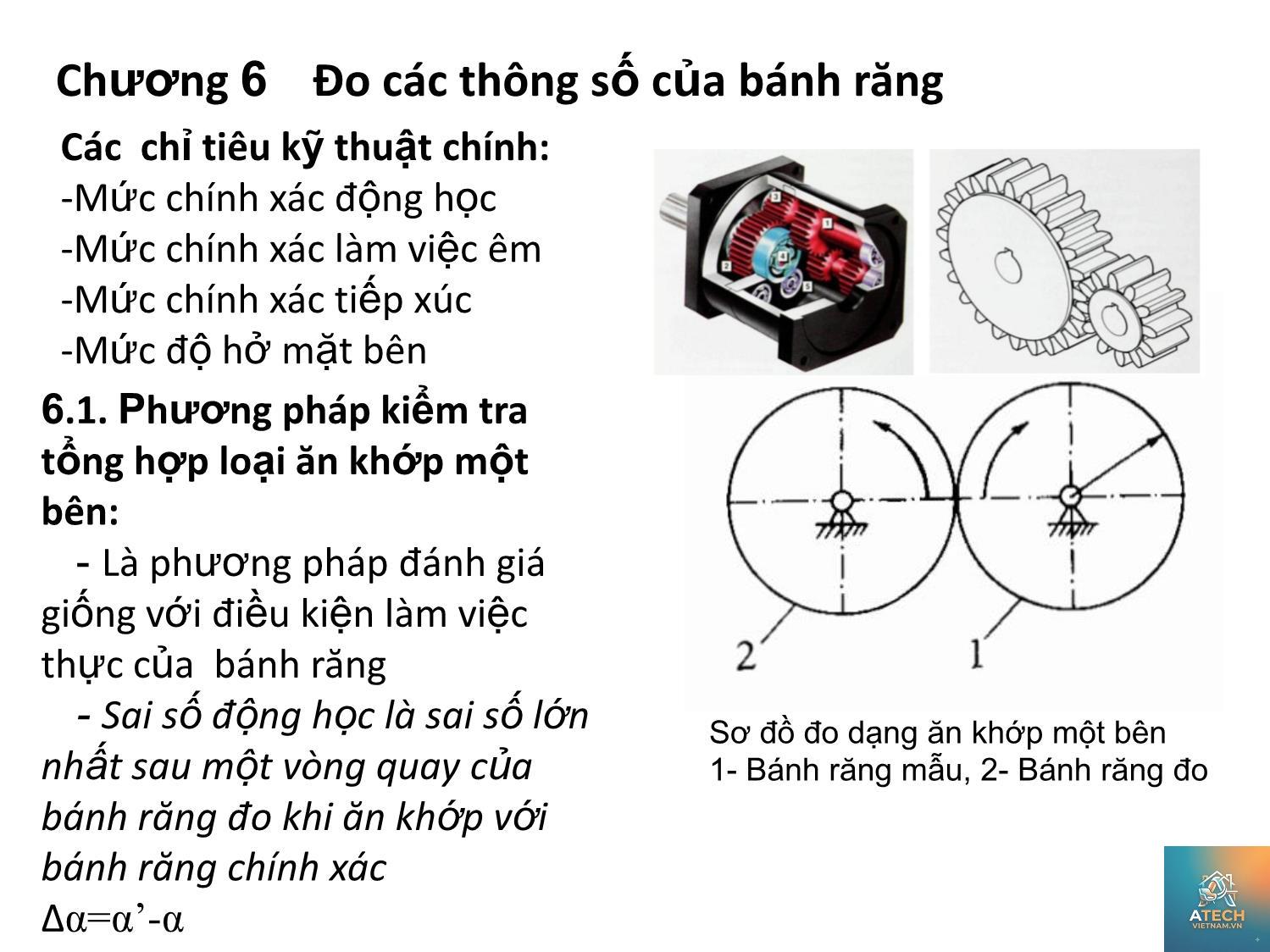

Phương pháp đo cơ học
Các dụng cụ đo cơ học như thước cặp răng, panme đo răng, đồng hồ so và bàn đo hai tâm vẫn được sử dụng rộng rãi. Chúng đơn giản, chi phí thấp và phù hợp cho kiểm tra nhanh trong sản xuất hàng loạt. Ví dụ, thước cặp răng chuyên dụng cho phép đo chiều dày răng tại vòng chia với độ chính xác 0,01 mm. Bàn đo hai tâm giúp xác định độ đảo hướng tâm bằng cách quay bánh răng và ghi nhận dao động trên đồng hồ so.
Phương pháp đo quang học và điện tử
Các máy đo tọa độ ba chiều (CMM), máy đo prôfin quang học và máy đo bánh răng chuyên dụng cung cấp độ chính xác cực cao. Phương pháp này phân tích toàn bộ bề mặt răng, xuất ra biểu đồ sai lệch và đánh giá cấp chính xác theo tiêu chuẩn. CMM có thể đo tới hàng nghìn điểm trên mỗi răng, đảm bảo kết quả tin cậy cho bánh răng yêu cầu độ chính xác cấp 5 hoặc cao hơn.
So sánh các phương pháp đo dung sai bánh răng
Phương pháp
Độ chính xác
Tốc độ
Chi phí
Ứng dụng
Cơ học (thước, panme)
±0,02 – 0,05 mm
Nhanh
Thấp
Kiểm tra nhanh, sản xuất hàng loạt
Bàn đo hai tâm
±0,01 mm
Trung bình
Trung bình
Đo độ đảo, sai lệch bước
CMM (Máy đo tọa độ)
±0,001 mm
Chậm
Cao
Phân tích chi tiết, đo prôfin, đường xoắn
Máy đo bánh răng chuyên dụng
±0,002 mm
Nhanh
Rất cao
Kiểm tra toàn diện, tự động hóa
Quy trình thực hiện cách đo dung sai bánh răng
Bước 1: Chuẩn bị và làm sạch bánh răng
Bánh răng cần được làm sạch dầu mỡ, phoi bám trên bề mặt. Nhiệt độ của phôi và môi trường đo nên được ổn định ở 20°C ± 1°C để tránh sai số do giãn nở nhiệt.
Bước 2: Định vị và căn chỉnh bánh răng trên bàn đo
Bánh răng được gá đặt đồng tâm trên trục xoay hoặc bàn kẹp. CMM sẽ thực hiện căn chỉnh xoay trục (alignment) bằng cách đo một vài điểm trên chuẩn chốt hoặc trục bánh răng để xác định hệ tọa độ.
Sử dụng phần mềm đo bánh răng chuyên dụng (như PC-DMIS Gear, GearPro), người vận hành nhập các thông số thiết kế: môđun (module), số răng, góc áp lực, hệ số dịch chỉnh, đường kính vòng chia, loại bánh răng (thẳng, nghiêng, côn).
Bước 4: Thực hiện đo các thông số
Đo prôfin răng: Đầu dò di chuyển theo biên dạng lý thuyết trên mặt phẳng ngang, ghi nhận sai lệch tại nhiều vị trí dọc theo chiều cao răng.
Đo đường xoắn: Đầu dò quét dọc theo chiều dài răng trên mặt trụ chia, so sánh với đường xoắn thiết kế.
Đo bước răng: Đo vị trí giữa hai sườn răng liên tiếp trên vòng tròn chia, lặp lại trên tất cả các răng.
Đo độ đảo: Quay bánh răng một vòng, đầu dò tiếp xúc với sườn răng hoặc đỉnh răng để xác định dao động hướng tâm.
Đo chiều dày răng và khoảng cách tâm: Thực hiện trực tiếp hoặc tính toán từ dữ liệu đã thu thập.
Bước 5: Phân tích và đánh giá kết quả
Phần mềm sẽ tính toán các giá trị sai lệch lớn nhất, nhỏ nhất và trung bình của từng thông số. Kết quả được đối chiếu với bảng dung sai theo tiêu chuẩn (ví dụ: ISO 1328-1, DIN 3962). Cấp chính xác được xác định dựa trên dung sai cho phép của mỗi thông số. Báo cáo thường bao gồm biểu đồ sai lệch prôfin, bảng giá trị và kết luận đạt/không đạt.
Ví dụ cụ thể về cách đo dung sai bánh răng trụ răng thẳng
Giả sử có bánh răng trụ răng thẳng với môđun m = 3 mm, số răng Z = 20, góc áp lực α = 20°. Cấp chính xác yêu cầu là cấp 7 theo ISO. Các bước thực hiện:
Làm sạch bánh răng, gá lên trục chuẩn và căn chỉnh đồng tâm trên máy CMM.
Lập trình đo prôfin tại 3 vị trí khác nhau trên biên dạng răng (gần đỉnh, giữa và gần chân răng).
Đo bước răng: thực hiện đo tất cả 20 răng, tính sai lệch bước đơn và sai lệch bước tích lũy.
Đo độ đảo vòng chia: quay bánh răng và đo tại vị trí tiếp xúc giữa con lăn chuẩn và sườn răng.
Kết quả: sai lệch prôfin lớn nhất là 12 μm (dung sai cấp 7 là 14 μm), sai lệch bước tích lũy là 18 μm (dung sai 20 μm), độ đảo 10 μm (dung sai 15 μm). Bánh răng đạt cấp 7.
Lợi ích của việc thực hiện đúng cách đo dung sai bánh răng
Khi áp dụng đúng quy trình đo dung sai, nhà sản xuất nhận được nhiều lợi ích rõ rệt:
Nâng cao độ tin cậy của hệ thống truyền động: bánh răng chính xác giúp giảm rung, ồn, tăng hiệu suất.
Giảm chi phí bảo trì và thay thế do mòn sớm hoặc hỏng hóc.
Đảm bảo khả năng thay thế linh kiện giữa các đợt sản xuất khác nhau.
Kiểm soát chất lượng đồng bộ, phát hiện lỗi gia công để điều chỉnh quy trình kịp thời.
Những sai lầm thường gặp khi đo dung sai bánh răng
Dù có thiết bị hiện đại, người vận hành vẫn dễ mắc phải các sai lầm ảnh hưởng đến kết quả.
Sử dụng sai đầu dò hoặc lực đo không phù hợp
Đầu dò có bán kính quá lớn hoặc lực tiếp xúc mạnh có thể làm biến dạng bề mặt tiếp xúc, gây sai số. Cần chọn đầu dò tinh (bán kính 0,5 – 2 mm) và thiết lập lực đo nhỏ (dưới 0,1 N) cho bánh răng mềm.
Không hiệu chuẩn thiết bị định kỳ
CMM và đồng hồ so cần được hiệu chuẩn theo tiêu chuẩn. Bỏ qua bước này dẫn đến sai số tích lũy.
Chọn sai tiêu chuẩn dung sai

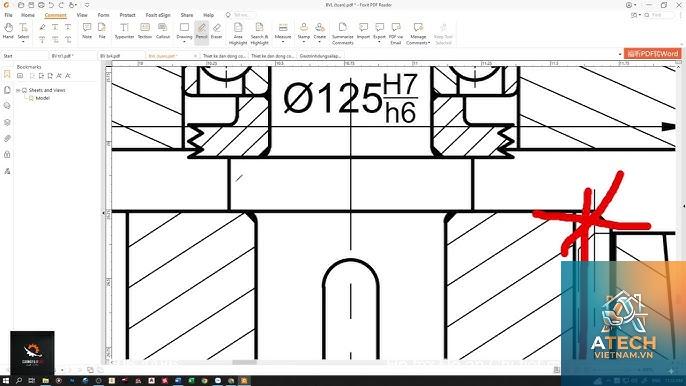

Nhiều kỹ sư nhầm lẫn giữa cấp chính xác của bánh răng và dung sai lắp ghép. Các tiêu chuẩn như ISO 1328-1 quy định riêng cho bánh răng trụ, không áp dụng cho bánh răng côn.
Đo khi nhiệt độ chưa ổn định
Chênh lệch nhiệt độ giữa bánh răng và môi trường đo tạo ra sai số do giãn nở. Đối với bánh răng thép, mỗi 5°C khác biệt có thể làm sai lệch vài micron.
Lưu ý quan trọng khi thực hiện cách đo dung sai bánh răng
Để đạt kết quả chính xác nhất, cần tuân thủ các nguyên tắc sau:
Luôn vệ sinh bánh răng và điểm tiếp xúc đầu dò trước khi đo.
Sử dụng phần mềm phân tích bánh răng chuyên dụng, không dùng các phần mềm đo thông thường.
Kiểm tra độ vuông góc giữa trục bánh răng và mặt phẳng đo của CMM.
Thực hiện ít nhất hai lần đo lặp lại trên cùng một vị trí để đánh giá độ lặp.
Tham khảo hướng dẫn của nhà sản xuất thiết bị đo và tiêu chuẩn quốc gia.
Ứng dụng thực tế của đo dung sai bánh răng trong sản xuất
Trong ngành ô tô, bánh răng hộp số yêu cầu độ chính xác cao để giảm tiếng ồn và đảm bảo vận hành êm ái. Các nhà sản xuất linh kiện máy bay kiểm tra dung sai từng bánh răng theo tiêu chuẩn nghiêm ngặt AGMA. Ngành sản xuất robot và servo motor cần bánh răng có sai lệch prôfin dưới 5 micron để đảm bảo độ chính xác chuyển động. Ở các nhà máy sản xuất máy công cụ, việc đo dung sai giúp duy trì chất lượng ổn định cho bánh răng thay thế.
Câu hỏi thường gặp về cách đo dung sai bánh răng
Các tiêu chuẩn đo dung sai bánh răng phổ biến hiện nay là gì?
Tiêu chuẩn quốc tế ISO 1328-1 và ISO 1328-2 cho bánh răng trụ. DIN 3960 đến 3967 của Đức, AGMA 2000-A88 của Mỹ và JIS B 1702 của Nhật Bản cũng được sử dụng rộng rãi. Mỗi tiêu chuẩn có cách phân cấp chính xác riêng, nhưng nguyên lý đo tương tự nhau.
Thiết bị nào phù hợp cho đo dung sai bánh răng cỡ lớn?
Bánh răng có đường kính trên 1 mét thường được đo bằng CMM cầu cỡ lớn hoặc máy đo bánh răng di động. Một số máy quét laser 3D cũng được ứng dụng, nhưng cần kiểm chứng độ chính xác so với phương pháp tiếp xúc.
Đo dung sai bánh răng không cần tháo rời khỏi máy có được không?
Có thể thực hiện kiểm tra tại chỗ bằng đồng hồ so gá trên máy hoặc máy đo độ đảo cầm tay. Tuy nhiên, phương pháp này chỉ kiểm tra được một số thông số như độ đảo và backlash, không thể đo prôfin hay bước răng chi tiết.
Sự khác nhau giữa sai lệch prôfin và sai lệch đường xoắn là gì?
Sai lệch prôfin đo trên mặt cắt ngang của răng (dọc theo chiều cao răng), còn sai lệch đường xoắn đo dọc theo chiều dài răng (theo phương dọc trục). Cả hai đều ảnh hưởng đến chất lượng ăn khớp nhưng ở hai hướng khác nhau.
Cách đo dung sai bánh răng côn răng thẳng có khác so với bánh răng trụ không?
Có. Bánh răng côn có hình học phức tạp hơn, thường phải đo trên máy đo bánh răng côn chuyên dụng hoặc CMM có phần mềm hỗ trợ hình học côn. Các thông số như góc côn, đường kính mặt côn chia và sai lệch răng phải được tính toán riêng theo tiêu chuẩn ISO 17485 hoặc AGMA 2009.
Kết luận
Nắm vững cách đo dung sai bánh răng là yêu cầu cốt lõi đối với mọi kỹ sư cơ khí và người làm trong lĩnh vực chế tạo máy. Việc lựa chọn phương pháp đo phù hợp, tuân thủ quy trình chuẩn và hiểu rõ các thông số kỹ thuật giúp đảm bảo chất lượng sản phẩm cuối cùng. Dù sử dụng thiết bị cơ học đơn giản hay máy CMM hiện đại, nguyên tắc đo lường chính xác và kiểm soát nhiệt độ, độ rung vẫn là yếu tố quyết định. Hy vọng hướng dẫn chi tiết này sẽ là tài liệu tham khảo hữu ích cho công việc hàng ngày của bạn.
