Giới thiệu tổng quan về động cơ DC và nhu cầu đảo chiều
Động cơ một chiều (DC motor) là thiết bị chuyển đổi điện năng thành cơ năng thông qua từ trường. Trong nhiều ứng dụng thực tế, việc thay đổi chiều quay của động cơ là yêu cầu bắt buộc. Từ robot tự hành đến hệ thống băng tải hay cửa cuốn, cách đảo chiều động cơ dc luôn là kỹ thuật nền tảng mà bất kỳ kỹ sư điện tử hay người đam mê DIY nào cũng cần nắm vững. Thao tác đảo chiều không chỉ giúp kiểm soát hướng di chuyển mà còn phục vụ điều khiển vị trí chính xác trong các hệ thống tự động.
Việc hiểu rõ nguyên lý và các phương pháp thực hiện cách đảo chiều động cơ dc sẽ giúp bạn tiết kiệm thời gian, chi phí và tránh những sai lầm làm hỏng mạch điều khiển. Bài viết này sẽ phân tích chi tiết từng phương pháp, từ đơn giản đến phức tạp, kèm theo sơ đồ đấu nối cụ thể.
Nguyên lý cơ bản của động cơ DC liên quan đến chiều quay
Động cơ DC hoạt động dựa trên lực Lorentz tác dụng lên dây dẫn mang dòng điện đặt trong từ trường. Chiều quay của rotor phụ thuộc vào hai yếu tố chính: chiều dòng điện chạy qua phần ứng và chiều của từ trường (do nam châm vĩnh cửu hoặc cuộn kích từ tạo ra). Nếu đảo ngược một trong hai yếu tố này, chiều quay sẽ thay đổi. Vì từ trường thường cố định, cách đảo chiều động cơ dc phổ biến nhất là đảo chiều dòng điện cấp vào hai cực của động cơ.

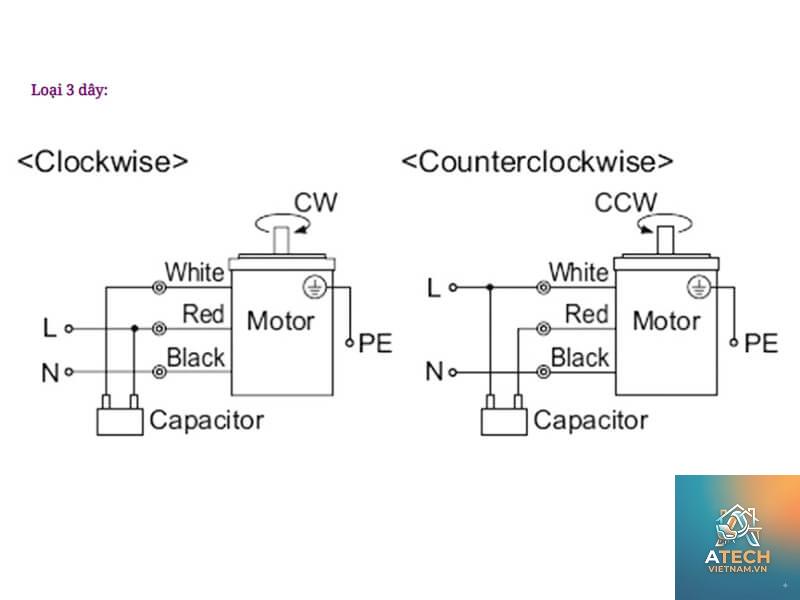

Khi cấp điện áp dương vào cực A và âm vào cực B, động cơ quay theo chiều kim đồng hồ. Đảo ngược cực tính (dương vào B, âm vào A), động cơ quay ngược chiều. Đây chính là nguyên tắc cốt lõi giúp chúng ta xây dựng các mạch đảo chiều từ đơn giản đến phức tạp.
Các phương pháp đảo chiều động cơ DC phổ biến
Phương pháp dùng công tắc đảo chiều cơ khí (DPDT)
Công tắc DPDT (Double Pole Double Throw) cho phép chuyển đổi hai cặp tiếp điểm, giúp đảo chiều nguồn điện cấp cho động cơ. Đây là giải pháp thủ công đơn giản nhất, thích hợp cho hệ thống không yêu cầu tự động hóa. Người dùng chỉ cần đấu dây nguồn vào cực giữa và hai cực chéo của công tắc, động cơ sẽ quay thuận hoặc nghịch tùy theo vị trí gạt.
Ưu điểm: rẻ, dễ lắp, không cần linh kiện điện tử phức tạp.
Nhược điểm: chỉ điều khiển bằng tay, không tích hợp vào mạch vi điều khiển được.
Ứng dụng: máy khoan cầm tay, quạt bàn đảo chiều, cửa cuốn truyền thống.
Phương pháp đảo chiều động cơ DC dùng relay

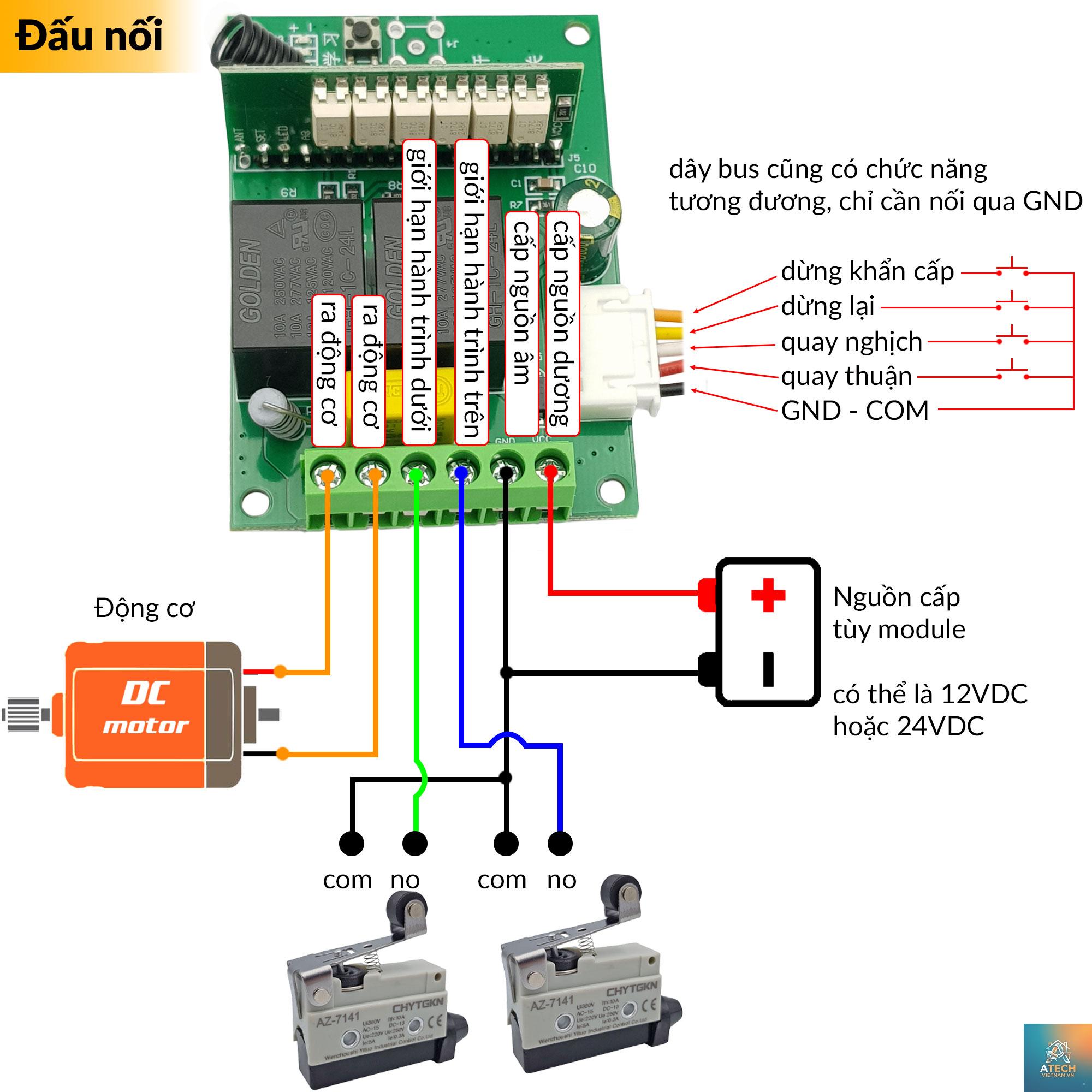

Relay là công tắc điện từ cho phép điều khiển đảo chiều bằng tín hiệu điện áp thấp. Mạch đảo chiều dùng hai relay hoặc một relay kép DPDT. Khi relay A kích, dòng điện đi theo hướng thuận; khi relay B kích, hướng dòng điện bị đảo ngược. Đây là phương pháp trung gian giữa cơ khí và điện tử, được dùng nhiều trong tủ điều khiển công nghiệp.
Ưu điểm: cách ly hoàn toàn giữa mạch điều khiển và mạch động lực, chịu được dòng lớn. Nhược điểm: tốc độ chuyển mạch chậm (vài chục ms), tiếp điểm dễ mòn nếu chuyển mạch thường xuyên. Để thực hiện cách đảo chiều động cơ dc bằng relay, bạn cần lưu ý không được kích đồng thời hai relay vì sẽ gây ngắn mạch nguồn.
Mạch H-Bridge – Giải pháp điều khiển đảo chiều phổ biến nhất

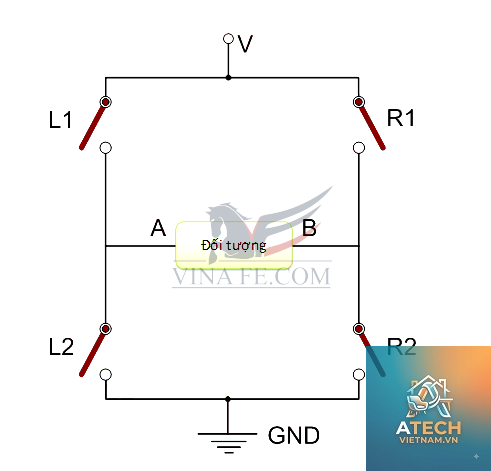

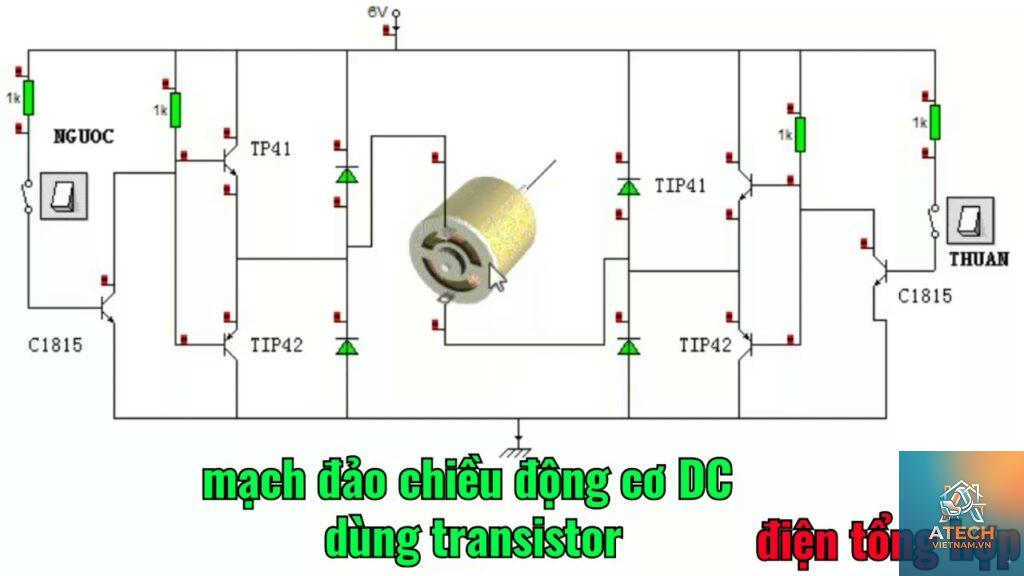

Mạch đảo chiều động cơ DC sử dụng bốn công tắc bán dẫn (transistor, MOSFET) ghép theo dạng chữ H, gọi là cầu H. Bằng cách đóng mở các cặp công tắc chéo (Q1-Q4 hoặc Q2-Q3), dòng điện qua động cơ đổi chiều. Đây là nền tảng của các mạch điều khiển động cơ DC hiện đại, được tích hợp trong các IC như L298N, L9110, TB6612.
Ưu điểm: điều khiển tốc độ và chiều đồng thời bằng PWM, chuyển mạch nhanh (micro giây), có thể tích hợp với vi điều khiển (Arduino, ESP32). Nhược điểm: mạch phức tạp hơn relay, cần thiết kế chống xung điện áp ngược và quá dòng. Các module H-Bridge sẵn có hiện nay giúp việc thực hiện cách đảo chiều động cơ dc trở nên đơn giản chỉ với vài chân tín hiệu.
Đảo chiều dùng IC tích hợp chuyên dụng
Một số IC điều khiển động cơ DC có tích hợp sẵn mạch cầu H và các chức năng bảo vệ. Ví dụ: L293D có hai kênh cầu H, mỗi kênh chịu dòng 600mA – lý tưởng cho robot mini. IC TB6612 có điện trở Rds(on) thấp, hiệu suất cao. Chỉ cần cấp logic IN1, IN2 và chân PWM,
Kết nối module L298N với Arduino, dùng hai chân digital (IN1, IN2) để điều khiển hướng. Logic: IN1=HIGH, IN2=LOW quay thuận; IN1=LOW, IN2=HIGH quay nghịch. Chân ENA nhận tín hiệu PWM từ 0-255 để điều tốc.
Có thể đảo chiều động cơ DC bằng một relay không?
Một relay đơn không thể đảo chiều vì chỉ có thể ngắt/mở một đường dây. Cần ít nhất hai relay SPDT hoặc một relay DPDT để đảo chiều hai dây của động cơ.
Tại sao khi đảo chiều động cơ DC lại gây ra tia lửa ở chổi than?
Khi đảo chiều đột ngột, dòng điện thay đổi cực nhanh, sinh ra hồ quang điện giữa chổi than và cổ góp. Hiện tượng này làm mòn chổi than và gây nhiễu. Giảm tần số đảo chiều hoặc dùng tụ giảm xung.
Mạch H-Bridge có cần dead-time không?
Có. Dead-time là khoảng thời gian ngắn (vài micro giây) giữa khi tắt một cặp công tắc và bật cặp kia để tránh shoot-through. Các driver IC như L298N đã tích hợp sẵn dead-time khoảng 1µs.
Đảo chiều động cơ DC có làm giảm tuổi thọ động cơ không?
Đảo chiều thường xuyên và đột ngột gây tăng dòng khởi động và mòn chổi than nhanh hơn. Tuy nhiên, nếu tuân thủ đúng quy trình (giảm tốc trước khi đảo chiều), tác động đến tuổi thọ là rất nhỏ.
Kết luận
Việc nắm vững cách đảo chiều động cơ dc không chỉ giúp bạn xây dựng các hệ thống điều khiển linh hoạt mà còn mở ra nhiều ứng dụng sáng tạo từ đồ chơi điện tử đến tự động hóa công nghiệp. Mỗi phương pháp – từ công tắc DPDT thủ công đến mạch H-Bridge tích hợp – đều có vị trí riêng tùy Hãy luôn chú trọng bảo vệ mạch, chọn linh kiện phù hợp với dòng định mức của động cơ và thực hành đúng quy trình dừng/đảo chiều để đảm bảo độ bền. Áp dụng những kiến thức đã trình bày, bạn hoàn toàn có thể thiết kế mạch đảo chiều động cơ DC cho riêng mình một cách hiệu quả và an toàn.
