Nguyên lý thủy lực: Giải mã sức mạnh từ chất lỏng – Cơ bản đến nâng cao

Nguyên lý thủy lực là nền tảng của vô số hệ thống máy móc hiện đại, từ cần cẩu khổng lồ đến phanh ô tô hay máy đào công trình. Hiểu được nguyên lý thủy lực giúp bạn không chỉ vận hành thiết bị an toàn mà còn tối ưu hiệu suất công việc. Trong bài viết này, chúng

Nguyên lý thủy lực là gì? Bản chất và định luật Pascal

Nguyên lý thủy lực dựa trên định luật Pascal do nhà bác học Blaise Pascal phát hiện vào thế kỷ 17. Định luật phát biểu rằng: Áp suất tác dụng lên một chất lỏng kín được truyền đi nguyên vẹn theo mọi hướng trong lòng chất lỏng đó. Nói cách khác, khi bạn tạo ra một áp suất tại một điểm trong hệ thống thủy lực kín, áp suất đó sẽ xuất hiện đồng đều tại mọi điểm khác, bất kể hình dạng hay thể tích của bình chứa.

Hệ thống thủy lực khai thác chính xác đặc tính này: sử dụng chất lỏng (thường là dầu thủy lực) để truyền lực và khuếch đại lực. Một lực nhỏ tác động lên diện tích nhỏ có thể tạo ra lực rất lớn trên diện tích lớn hơn, miễn là hệ thống được thiết kế kín và không có rò rỉ. Công thức cốt lõi của nguyên lý thủy lực là: Lực = Áp suất × Diện tích.

Cơ chế truyền lực trong hệ thống thủy lực

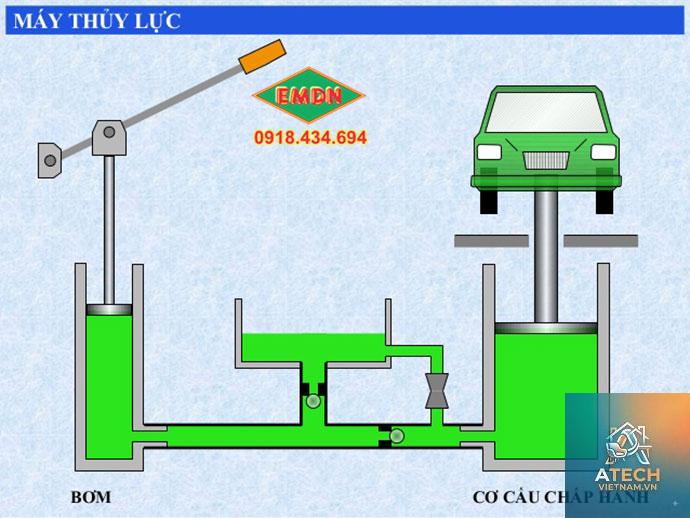

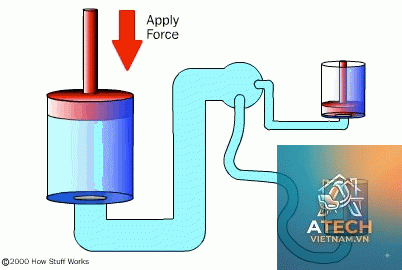

Giả sử bạn có hai pit-tông trong hai xi-lanh thông nhau, chứa đầy dầu thủy lực. Nếu tác dụng lực F₁ lên pit-tông có diện tích A₁, áp suất sinh ra là P = F₁ / A₁. Theo định luật Pascal, áp suất P này truyền nguyên vẹn đến pit-tông thứ hai có diện tích A₂. Lực tạo ra tại pit-tông thứ hai là F₂ = P × A₂ = (F₁ × A₂) / A₁.

Kết quả là nếu A₂ lớn gấp 10 lần A₁, lực F₂ sẽ lớn gấp 10 lần F₁. Đây chính là nguyên lý khuếch đại lực của thủy lực. Tuy nhiên, cần lưu ý rằng quãng đường di chuyển của pit-tông nhỏ sẽ dài hơn quãng đường pit-tông lớn, vì công suất (Lực × quãng đường) được bảo toàn.

Các thành phần chính trong hệ thống thủy lực

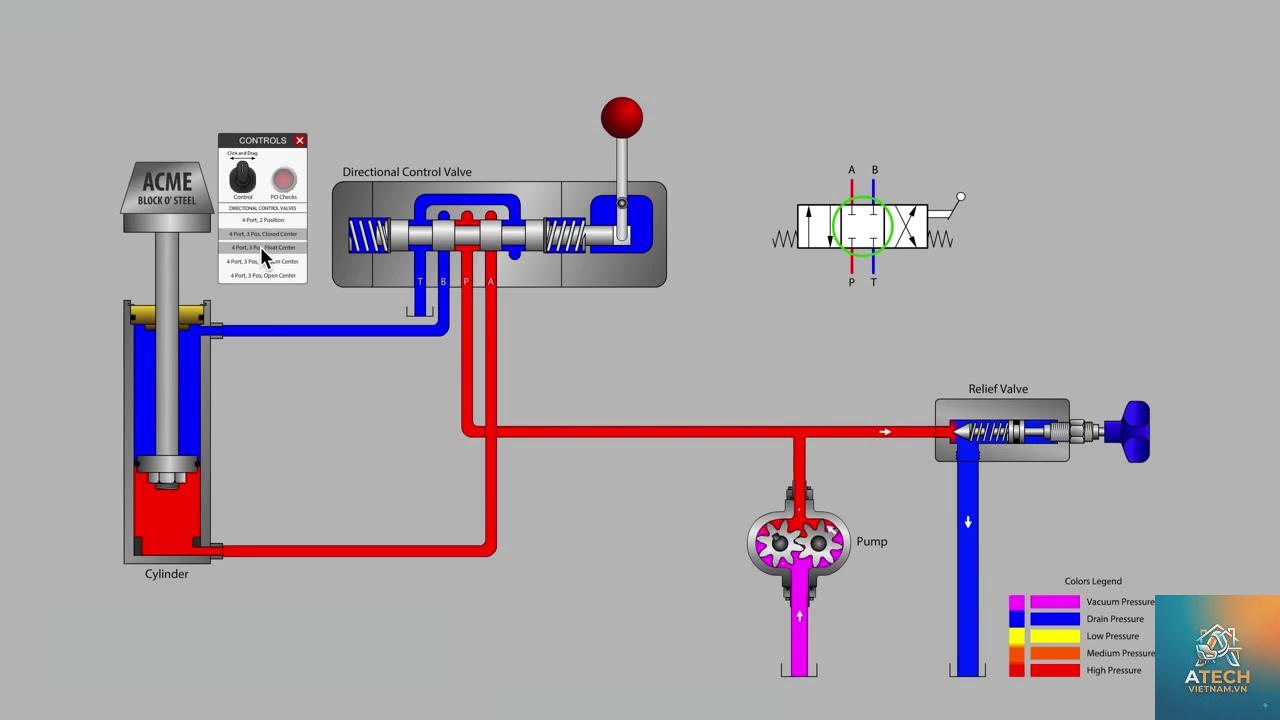

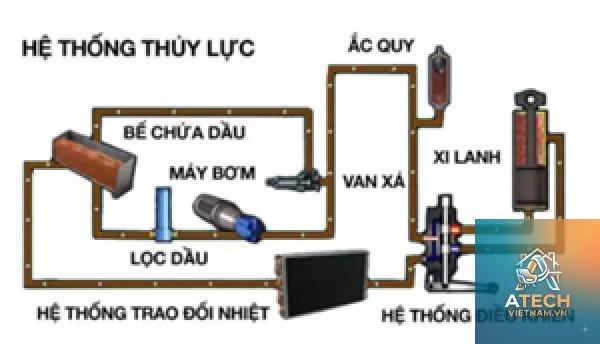

Một hệ thống thủy lực tiêu chuẩn bao gồm các thành phần sau, mỗi bộ phận đóng vai trò then chốt trong việc vận hành đúng nguyên lý thủy lực:

• Bơm thủy lực: Cung cấp năng lượng để đẩy dầu từ bể chứa vào hệ thống, tạo ra dòng chảy và áp suất.
• Xi-lanh thủy lực: Biến đổi năng lượng thủy lực thành chuyển động tịnh tiến (đẩy/kéo).
• Motor thủy lực: Biến đổi năng lượng thủy lực thành chuyển động quay.
• Van điều khiển: Điều hướng, đóng/mở dòng dầu, kiểm soát áp suất và lưu lượng.
• Ống dẫn và đầu nối: Vận chuyển dầu giữa các thành phần, phải chịu được áp suất cao.
• Bể chứa dầu: Lưu trữ dầu, tản nhiệt và lọc tạp chất.
• Bộ lọc: Loại bỏ hạt bẩn, bảo vệ các chi tiết chính xác khỏi mài mòn.
• Van an toàn: Giới hạn áp suất tối đa, tránh quá tải gây nổ ống.

Phân loại hệ thống thủy lực theo chức năng và ứng dụng



Có nhiều cách phân loại hệ thống thủy lực, nhưng phổ biến nhất là dựa trên chức năng điều khiển và dạng chuyển động.

Hệ thống thủy lực hở và kín

Tiêu chí	Hệ thống hở	Hệ thống kín
Đường hồi dầu	Dầu hồi về bể chứa trước khi vào bơm lại	Dầu hồi trực tiếp về đầu hút bơm (vòng kín)
Bơm sử dụng	Bơm bánh răng, bơm cánh gạt (một chiều)	Bơm piston, bơm hai chiều
Khả năng điều khiển chính xác	Thấp, phù hợp máy đào, cần cẩu	Cao, dùng trong máy công cụ, robot
Tản nhiệt	Tốt hơn nhờ bể chứa lớn	Cần bộ làm mát phụ

Phân loại theo chuyển động đầu ra

• Hệ thống thủy lực chuyển động tịnh tiến: Sử dụng xi-lanh, ứng dụng trong ép thủy lực, kích nâng, phanh xe.
• Hệ thống thủy lực chuyển động quay: Sử dụng motor thủy lực, ứng dụng trong băng tải, tời, máy trộn.
• Hệ thống thủy lực kết hợp: Vừa có xi-lanh vừa có motor, như trên máy xúc, xe nâng.

Cách tính toán cơ bản trong nguyên lý thủy lực

Để thiết kế hoặc vận hành hệ thống thủy lực, bạn cần nắm vững vài công thức xuất phát từ nguyên lý thủy lực.

Công thức lực và áp suất

F = P × A. Trong đó: F là lực (Newton), P là áp suất (Pascal), A là diện tích pit-tông (m²). Ví dụ: Nếu áp suất hệ thống là 200 bar (20 triệu Pascal) và diện tích pit-tông là 50 cm² (0.005 m²), lực đẩy tối đa là 20.000.000 × 0.005 = 100.000 N (tương đương 10 tấn).

Lưu lượng và vận tốc pit-tông

Lưu lượng Q (lít/phút) và vận tốc v (m/s) liên hệ qua công thức: Q = A × v × 60 (nếu Q tính bằng l/ph, A bằng m², v bằng m/s). Do đó, muốn tăng tốc độ pit-tông, cần tăng lưu lượng bơm hoặc giảm diện tích pit-tông.

Công suất thủy lực

Công suất thủy lực (kW) = (P × Q) / 600, với P tính bằng bar, Q tính bằng l/ph. Ví dụ: hệ thống 150 bar và lưu lượng 50 l/ph cho công suất (150×50)/600 = 12.5 kW. Công suất cơ học đầu ra sẽ thấp hơn do tổn thất ma sát và rò rỉ.

Lợi ích và hạn chế của hệ thống thủy lực



Lợi ích nổi bật

• Khả năng tạo lực lớn: Với thiết bị nhỏ gọn, thủy lực có thể tạo ra lực hàng trăm tấn, vượt xa hệ thống điện hay khí nén cùng kích cỡ.
• Điều khiển linh hoạt: Dễ dàng thay đổi tốc độ, hướng và lực bằng van điều khiển.
• Truyền động xa: Dầu thủy lực có thể chảy qua ống dài hàng chục mét, phù hợp máy móc di động.
• Tự bôi trơn và làm mát: Bản thân dầu vừa làm chất truyền lực vừa bôi trơn các bộ phận.

Hạn chế cần lưu ý

• Rò rỉ dầu: Gây mất áp suất, giảm hiệu suất và ô nhiễm môi trường.
• Nhạy cảm với nhiệt độ: Dầu thủy lực thay đổi độ nhớt khi nóng hoặc lạnh, ảnh hưởng đến hoạt động.
• Chi phí bảo trì cao: Đòi hỏi thay dầu định kỳ, kiểm tra phớt, van, lọc.
• Tiếng ồn và rung động: Bơm và van có thể gây ồn lớn nếu không được cách âm tốt.

So sánh nguyên lý thủy lực với các hệ thống truyền động khác

Đặc điểm	Thủy lực	Khí nén	Điện
Khả năng tải trọng	Rất cao	Trung bình	Phụ thuộc motor
Độ chính xác	Cao (với servo valve)	Thấp	Rất cao
Tốc độ	Cao	Rất cao	Trung bình-cao
Chi phí ban đầu	Cao	Thấp	Trung bình
An toàn cháy nổ	Nguy cơ rò rỉ dầu	An toàn	Nguy cơ chập điện
Bảo trì	Phức tạp, định kỳ	Đơn giản	Đơn giản

Ứng dụng thực tế của nguyên lý thủy lực trong đời sống và công nghiệp



Máy móc xây dựng và nông nghiệp

Máy xúc, máy ủi, cần cẩu, máy gặt đập đều sử dụng hệ thống thủy lực để nâng hạ gầu, quay cabin, di chuyển tay cần. Nhờ nguyên lý thủy lực, người vận hành có thể điều khiển các bộ phận nặng hàng tấn một cách nhẹ nhàng chỉ với một cần gạt.

Giao thông vận tải

Hệ thống phanh thủy lực trên ô tô, xe tải, máy bay là ứng dụng trực tiếp của nguyên lý thủy lực. Lực từ chân người lái được khuếch đại qua xi-lanh chính và phanh, giúp dừng xe an toàn. Ngoài ra, trợ lực lái thủy lực, hệ thống treo thủy lực cũng dựa trên nguyên lý này.

Sản xuất công nghiệp

Máy ép thủy lực dùng để dập tấm kim loại, ép nhựa, đúc khuôn. Robot công nghiệp sử dụng thủy lực cho các chuyển động mạnh, chính xác. Băng tải thủy lực, máy trộn bê tông cũng không thể thiếu.

Hàng không và vũ trụ

Máy bay dùng thủy lực để vận hành bánh lái, cánh tà, càng đáp. Hệ thống có bơm dự phòng để đảm bảo an toàn ngay cả khi hỏng động cơ.

Thiết bị y tế

Giường bệnh nhân, ghế nha khoa, bàn mổ sử dụng xi-lanh thủy lực để nâng hạ nhẹ nhàng, ổn định.

Sai lầm thường gặp khi vận hành và bảo trì hệ thống thủy lực

• Sử dụng sai loại dầu: Dầu có độ nhớt quá thấp gây rò rỉ trong, quá cao làm giảm lưu lượng, tăng nhiệt độ.
• Không thay lọc định kỳ: Lọc bẩn làm tăng sức cản, giảm áp suất và mài mòn bơm nhanh chóng.
• Để hệ thống quá tải liên tục: Van an toàn chỉ là bảo vệ tạm thời, để quá áp lâu ngày sẽ hư hỏng phớt và ống.
• Bỏ qua nhiệt độ dầu: Dầu quá nóng (trên 80°C) sẽ mất khả năng bôi trơn, gây oxy hóa và hỏng sớm.
• Không xả khí khi nạp dầu: Bọt khí trong dầu gây giật, rung, giảm hiệu suất và có thể phá hủy bơm.

Cách tránh các sai lầm trên

• Luôn kiểm tra hướng dẫn sử dụng của nhà sản xuất về loại dầu và lịch bảo dưỡng.
• Ghi nhật ký nhiệt độ và áp suất vận hành; nếu nhiệt tăng bất thường, kiểm tra ngay.
• Xả khí bằng cách cho pit-tông chạy không tải vài chu kỳ trước khi làm việc nặng.
• Thay lọc đúng hạn, thường sau 500–1000 giờ làm việc tùy môi trường.

Những lưu ý quan trọng khi thiết kế hệ thống thủy lực

Khi áp dụng nguyên lý thủy lực vào thiết kế, cần tính toán kỹ lưỡng các yếu tố:

1. Chọn bơm phù hợp: Lưu lượng và áp suất phải đáp ứng yêu cầu tải. Nếu cần áp suất cao, nên chọn bơm piston.
2. Kích thước ống dẫn: Ống quá nhỏ gây tổn thất áp suất lớn; quá lớn làm tăng chi phí và không gian. Vận tốc dầu trong ống thường từ 2–6 m/s (ống áp suất cao).
3. Bố trí van an toàn: Luôn đặt van an toàn ngay sau bơm để bảo vệ toàn bộ hệ thống.
4. Hệ thống lọc và tỏa nhiệt: Bộ làm mát bắt buộc nếu hệ thống hoạt động liên tục trên 50°C. Lọc chính xác (10–25 micron) để bảo vệ van servo.
5. Tính toán tốc độ xi-lanh: Dựa trên lưu lượng bơm và diện tích buồng dầu. Lưu ý hành trình về có thể nhanh hơn hành trình đi do diện tích pit-tông nhỏ hơn (trừ xi-lanh vi sai).

Câu hỏi thường gặp về nguyên lý thủy lực

Nguyên lý thủy lực có giống với nguyên lý khí nén không?

Không giống hoàn toàn. Cả hai đều dùng chất lỏng/chất khí để truyền năng lượng, nhưng khí nén dùng khí nén (dễ nén), thủy lực dùng dầu (gần như không nén). Điều này làm cho thủy lực chính xác và mạnh hơn, trong khi khí nén mềm dẻo và an toàn hơn với môi trường.

Vì sao dầu thủy lực được chọn là môi chất truyền lực?

Dầu có khả năng bôi trơn, chống ăn mòn, độ nhớt ổn định trong khoảng nhiệt rộng, lại có tính nén cực thấp. Nước cũng từng được dùng nhưng gây rỉ sét và không bôi trơn.

Áp suất tối đa trong hệ thống thủy lực là bao nhiêu?

Tùy thiết kế. Hệ thống công nghiệp thông thường chạy từ 70–350 bar (7–35 MPa). Một số ứng dụng đặc biệt như máy ép thủy lực có thể lên tới 700 bar. Cao hơn nữa đòi hỏi thiết bị chuyên dụng và van đặc biệt.

Làm thế nào để tăng lực của hệ thống thủy lực?

Có thể tăng áp suất tối đa của hệ thống (nếu các thiết bị chịu được) hoặc tăng diện tích pit-tông (dùng xi-lanh lớn hơn). Lưu ý: tăng áp suất quá giới hạn an toàn sẽ gây nguy hiểm.

Dầu thủy lực bị nóng lên có sao không?

Nhiệt độ lý tưởng là 40–60°C. Trên 80°C, dầu nhanh bị oxy hóa, mất tính bôi trơn và gây hư hỏng phớt. Cần lắp bộ làm mát nếu hệ thống thường xuyên nóng.

Kết luận

Nguyên lý thủy lực là một trong những phát minh có ảnh hưởng sâu rộng nhất đến nền công nghiệp hiện đại. Từ định luật Pascal đơn giản, con người đã tạo ra những cỗ máy với sức mạnh vượt bậc, giúp thay đổi cách chúng ta xây dựng, vận chuyển và sản xuất. Để khai thác tối ưu nguyên lý thủy lực, người vận hành và kỹ sư cần hiểu rõ cơ chế truyền lực, các thành phần hệ thống, cũng như các công thức tính toán cơ bản. Đồng thời, việc bảo trì định kỳ và tránh những sai lầm phổ biến sẽ giúp hệ thống hoạt động bền bỉ, an toàn. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện và thực tiễn về nguyên lý thủy lực.
