Bánh xe xoay là một trong những phát minh quan trọng nhất trong lịch sử cơ khí và công nghiệp. Việc hiểu rõ cấu tạo bánh xe xoay không chỉ giúp bạn lựa chọn sản phẩm phù hợp mà còn tối ưu hóa hiệu suất hoạt động cho thiết bị di động, bàn xoay, robot hoặc hệ thống băng tải. Bài viết này sẽ phân tích toàn diện mọi thành phần của bánh xe xoay, từ khung bánh, vòng bi, trục quay đến vật liệu chế tạo, đồng thời so sánh các loại phổ biến và hướng dẫn bảo trì hiệu quả.
Cấu tạo bánh xe xoay là gì? Khái niệm và bản chất
Cấu tạo bánh xe xoay đề cập đến tổng thể các bộ phận hợp thành một bánh xe có khả năng xoay quanh trục trung tâm, đồng thời di chuyển trên bề mặt. Bản chất của bánh xe xoay là một hệ thống cơ khí chuyển đổi chuyển động quay thành chuyển động tịnh tiến, giúp giảm ma sát và tăng khả năng chịu tải. Khác với bánh xe cố định, bánh xe xoay có khả năng xoay 360 độ nhờ cơ cấu khớp quay hoặc bàn xoay tích hợp.

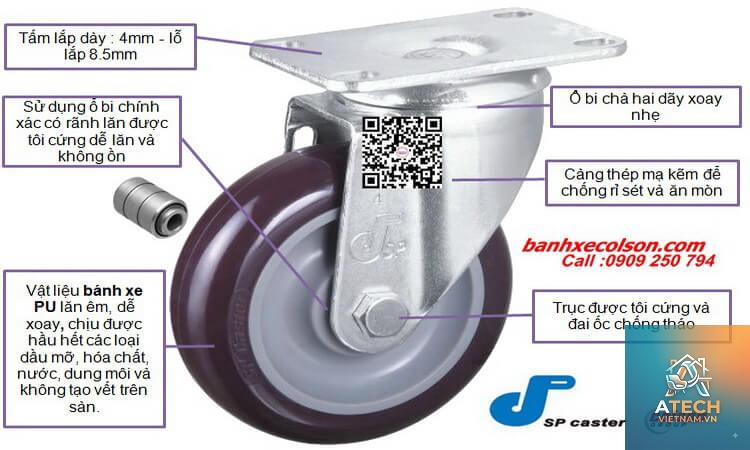

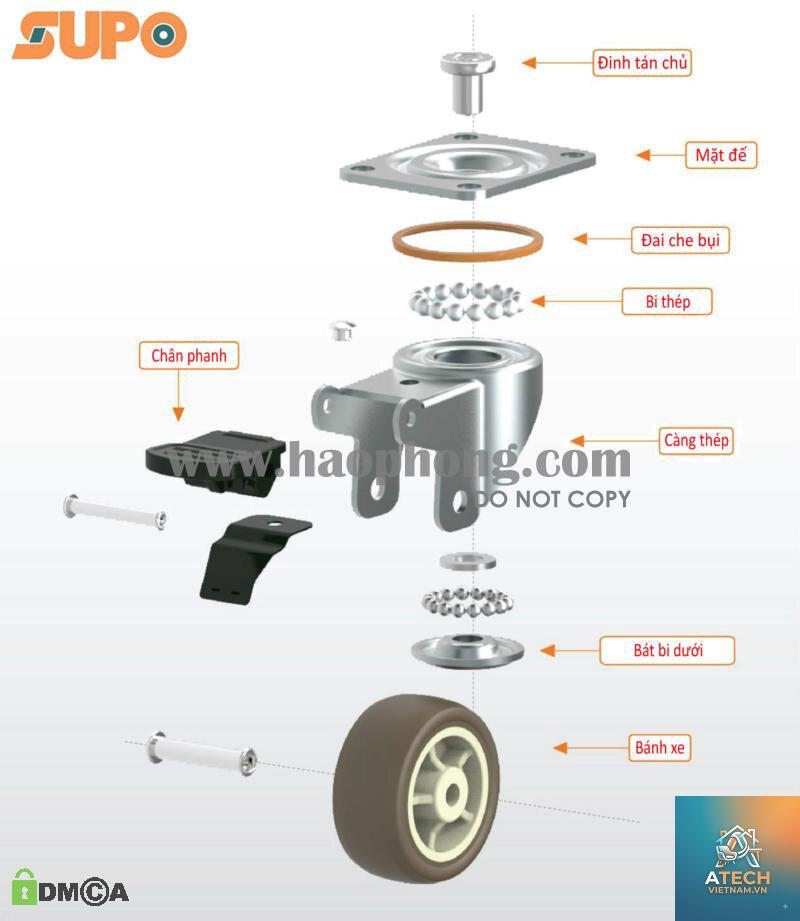

Các thành phần chính trong cấu tạo bánh xe xoay
- Khung bánh (hub): Phần trung tâm kết nối với trục quay, thường được làm từ thép hoặc nhôm đúc.
- Vành bánh (rim): Phần ngoài cùng tiếp xúc với lốp hoặc bề mặt di chuyển.
- Lốp hoặc đế bánh (tire/wheel tread): Lớp tiếp xúc trực tiếp với mặt đường, có thể làm từ cao su, polyurethane, nhựa hoặc kim loại.
- Vòng bi (bearing): Bộ phận giảm ma sát giữa trục và bánh, giúp bánh xe xoay êm và nhẹ nhàng.
- Trục quay (axle/shaft): Thanh kim loại xuyên qua tâm bánh, kết nối với khung thiết bị.
- Cơ cấu xoay (swivel mechanism): Bộ phận cho phép bánh xe quay hướng, bao gồm vòng bi xoay và khớp chốt.
- Phanh hãm (brake): Thiết bị khóa bánh xe hoặc khóa hướng xoay.
- Tăng tính linh hoạt: Bánh xe xoay tự do cho phép thiết bị di chuyển theo mọi hướng mà không cần xoay toàn bộ khung.
- Giảm lực đẩy: Cấu tạo bánh xe xoay với vòng bi chất lượng giảm ma sát đến 70% so với bánh xe không có vòng bi.
- Bảo vệ sàn nhà: Bánh xe cao su và PU không để lại vết xước trên sàn gỗ hoặc gạch men.
- Khả năng chịu tải cao: Bánh xe thép và gang chịu được tải trọng lên đến vài tấn.
- Chi phí: Cấu tạo bánh xe xoay có phanh hoặc vòng bi chính xác thường đắt hơn.
- Bảo trì: Vòng bi và cơ cấu xoay cần bôi trơn định kỳ, nếu không sẽ bị kẹt hoặc phát tiếng ồn.
- Kích thước: Bánh xe xoay tự do thường lớn hơn bánh cố định do có thêm bàn xoay.
- Không tính đúng tải trọng: Nhiều người chọn bánh xe xoay dựa trên tổng trọng lượng thiết bị mà quên tính hệ số an toàn (thường nhân 1.5 lần). Cấu tạo bánh xe xoay sẽ hỏng nhanh nếu quá tải.
- Bỏ qua môi trường hoạt động: Sử dụng bánh xe thép trong môi trường ẩm ướt dẫn đến gỉ sét. Cần chọn bánh xe inox hoặc nhựa chịu hóa chất.
- Không bảo trì vòng bi: Vòng bi khô dầu sẽ tăng ma sát, làm kẹt bánh xe. Nên bôi trơn vòng bi ít nhất 6 tháng/lần.
- Lắp sai cơ cấu xoay: Lắp bánh xe xoay tự do vào vị trí yêu cầu cố định hướng gây mất ổn định.
- Kiểm tra vòng bi định kỳ: Vệ sinh sạch bụi bẩn, thay dầu mỡ chịu nhiệt nếu bánh xe hoạt động liên tục.
- Kiểm tra độ mòn của lốp: Nếu lốp mòn không đều, cần cân chỉnh lại trục hoặc thay bánh mới.
- Tra dầu vào cơ cấu xoay (swivel): Sử dụng dầu silicon hoặc mỡ lithium để tránh kẹt khớp quay.
- Siết chặt ốc vít khung bánh: Rung động lâu ngày có thể làm lỏng các bu lông, gây nguy hiểm.
- Thay thế vòng bi khi có tiếng ồn bất thường: Tiếng kêu lạch cạch cho thấy bi đã vỡ hoặc rãnh bi mòn.
Phân loại bánh xe xoay dựa trên cấu tạo
Có nhiều cách phân loại bánh xe xoay, nhưng phổ biến nhất là dựa trên cơ cấu xoay và vật liệu chế tạo. Mỗi loại có cấu tạo riêng biệt phù hợp với từng ứng dụng.
Bánh xe xoay cố định (Rigid swivel caster)
Loại này có cấu tạo đơn giản: khung bánh được gắn trực tiếp vào trục, không có khả năng xoay hướng. Phù hợp với thiết bị di chuyển theo đường thẳng như xe đẩy hàng công nghiệp. Cấu tạo bánh xe xoay cố định thường có thêm vòng bi cầu để giảm ma sát khi quay.
Bánh xe xoay tự do (Swivel caster)
Đây là loại phổ biến nhất, có cấu tạo gồm khung bánh kết hợp với bàn xoay (swivel plate) và vòng bi xoay. Bánh xe có thể xoay 360 độ liên tục, giúp thiết bị linh hoạt thay đổi hướng. Cấu tạo bánh xe xoay tự do thường có thêm phanh khóa hướng để cố định khi cần.

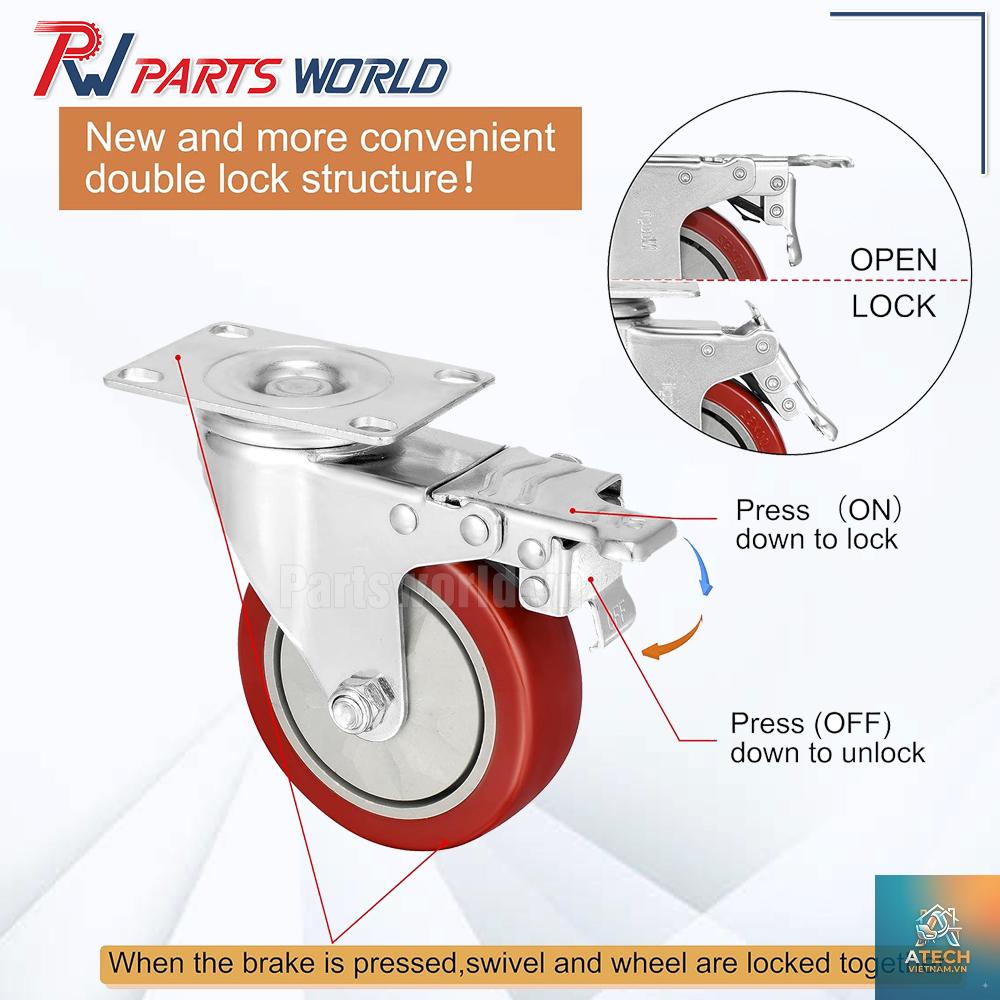

Bánh xe xoay có phanh (Locking swivel caster)
Kết hợp giữa cơ cấu xoay và phanh hãm tích hợp. Phanh có thể khóa bánh xe không cho quay, hoặc khóa cả hướng xoay. Cấu tạo bánh xe xoay có phanh bao gồm thêm cần gạt phanh và cơ cấu cam hoặc bánh răng.
So sánh chi tiết các loại bánh xe xoay
| Loại bánh xe | Khả năng xoay | Khả năng phanh | Ứng dụng chính | Độ bền | Chi phí |
|---|---|---|---|---|---|
| Bánh xe xoay cố định | Không | Không hoặc có | Xe đẩy trong nhà máy | Cao | Thấp |
| Bánh xe xoay tự do | 360 độ | Không | Ghế văn phòng, thiết bị y tế | Trung bình | Trung bình |
| Bánh xe xoay có phanh | 360 độ | Có (bánh + hướng) | Bàn mổ, kệ siêu thị | Cao | Cao |
Vật liệu chế tạo và ảnh hưởng đến cấu tạo bánh xe xoay
Vật liệu quyết định độ bền, khả năng chịu tải và môi trường hoạt động của bánh xe xoay. Các vật liệu phổ biến bao gồm:
Kim loại – Thép và gang
Cấu tạo bánh xe xoay từ thép thường được sử dụng cho tải trọng nặng (trên 500 kg). Khung bánh và vành làm bằng thép cacbon hoặc thép không gỉ. Vòng bi trong loại này thường là vòng bi kim hoặc vòng bi cầu chịu lực cao. Bánh xe kim loại có độ bền vượt trội nhưng gây tiếng ồn khi di chuyển trên nền cứng.
Cao su và Polyurethane
Bánh xe xoay cao su có cấu tạo lốp đặc hoặc lốp hơi, giúp giảm rung động và tiếng ồn. Polyurethane (PU) là vật liệu phổ biến cho cấu tạo bánh xe xoay công nghiệp vì độ bền mài mòn cao và khả năng chịu tải tốt hơn cao su. Lốp PU thường được đúc kết dính với vành nhôm hoặc thép.
Nhựa và Nylon
Bánh xe nhựa có cấu tạo đơn giản, trọng lượng nhẹ, thích hợp cho thiết bị gia đình hoặc nội thất. Tuy nhiên, khả năng chịu nhiệt và tải trọng thấp hơn. Một số loại nylon được gia cường sợi thủy tinh để tăng độ cứng.
Nguyên lý hoạt động của bánh xe xoay
Cấu tạo bánh xe xoay cho phép chuyển đổi lực kéo hoặc lực đẩy thành chuyển động quay. Khi tác động lực lên trục bánh, moment xoắn làm quay bánh xe quanh trục. Đồng thời, cơ cấu xoay (swivel) cho phép bánh xe tự điều chỉnh hướng theo lực tác dụng. Vòng bi đóng vai trò giảm ma sát, giữ cho chuyển động trơn tru.
Ví dụ: Trong xe đẩy hàng, khi bạn đẩy về phía trước, bánh trước cố định giúp xe đi thẳng, bánh sau xoay tự động hướng theo lực đẩy giúp xe rẽ dễ dàng. Đây là minh chứng cho cấu tạo bánh xe xoay thông minh.
Lợi ích và hạn chế của các cấu tạo bánh xe xoay khác nhau
Lợi ích
Hạn chế
Ứng dụng thực tế của cấu tạo bánh xe xoay trong đời sống và công nghiệp
Cấu tạo bánh xe xoay được ứng dụng rộng rãi từ các thiết bị gia đình đến máy móc công nghiệp nặng. Bàn làm việc di động cũng tích hợp bánh xe xoay có phanh để cố định vị trí.
Trong y tế
Giường bệnh nhân và bàn mổ sử dụng bánh xe xoay y tế có cấu tạo đặc biệt: vòng bi kín chống bụi, phanh khóa đồng thời cả bánh và hướng, đế bánh bằng nhựa dẫn điện để chống tĩnh điện.
Trong công nghiệp sản xuất
Xe đẩy hàng trong nhà máy thường dùng bánh xe xoay thép hoặc gang với tải trọng từ 200kg đến 2 tấn. Cấu tạo bánh xe xoay công nghiệp có thêm lớp lót đồng trong vòng bi để chịu nhiệt độ cao.
Trong robot và tự động hóa
Các robot di động sử dụng bánh xe xoay có encoder tích hợp để đo góc quay, điều khiển chính xác hướng di chuyển. Cấu tạo bánh xe xoay trong robot thường nhỏ gọn, bằng nhựa kỹ thuật và vòng bi siêu nhẹ.
Sai lầm thường gặp khi chọn và sử dụng bánh xe xoay
Hướng dẫn bảo trì cấu tạo bánh xe xoay đúng cách
Câu hỏi thường gặp về cấu tạo bánh xe xoay
Cấu tạo bánh xe xoay có bao nhiêu bộ phận chính?
Một bánh xe xoay hoàn chỉnh có ít nhất 5 bộ phận chính: khung bánh, vành, lốp, vòng bi và trục. Bánh xe xoay tự do có thêm bàn xoay và vòng bi xoay.
Vật liệu nào tốt nhất cho cấu tạo bánh xe xoay chịu tải nặng?
Thép cacbon hoặc gang là lựa chọn hàng đầu cho tải trọng trên 500 kg. Nếu cần chống ăn mòn, bánh xe inox 304 sẽ phù hợp hơn.
Cấu tạo bánh xe xoay khác gì so với bánh xe cố định?
Bánh xe xoay có thêm cơ cấu bàn xoay cho phép bánh xe quay 360 độ, trong khi bánh cố định chỉ di chuyển theo một hướng. Vòng bi của bánh xoay thường có thêm một tầng bi riêng cho phần xoay.
Làm thế nào biết bánh xe xoay sắp hỏng?
Dấu hiệu gồm: tiếng ồn khi di chuyển, bánh xe bị kẹt không xoay được, lốp bị nứt hoặc mòn lệch, và độ rơ lớn ở trục bánh.
Có thể tự thay vòng bi cho bánh xe xoay được không?
Hoàn toàn có thể nếu bạn có dụng cụ tháo ốc và vòng bi phù hợp. Tuy nhiên, với bánh xe có cấu tạo kín (sealed bearing), việc thay thế khó hơn và nên nhờ thợ chuyên nghiệp.
Kết luận
Hiểu rõ cấu tạo bánh xe xoay giúp bạn đưa ra lựa chọn thông minh khi mua sắm và sử dụng thiết bị di động. Từ việc xác định tải trọng, vật liệu phù hợp, đến bảo trì đúng cách đều ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất. Cấu tạo bánh xe xoay không chỉ đơn thuần là cơ khí mà còn là sự kết hợp tinh tế giữa các linh kiện nhằm tối ưu chuyển động. Hãy áp dụng những kiến thức từ bài viết này để lựa chọn bánh xe xoay chất lượng, tiết kiệm chi phí và đảm bảo an toàn trong quá trình vận hành.
