Trong thế giới cơ khí chế tạo, bánh răng là một trong những chi tiết truyền động phổ biến nhất. Dù bạn là kỹ sư thiết kế, thợ gia công hay sinh viên ngành cơ khí, khái niệm modun bánh răng là gì luôn là một trong những câu hỏi đầu tiên và quan trọng nhất. Modun quyết định kích thước hình học, khả năng chịu tải và tính tương thích giữa các bánh răng ăn khớp. Hiểu rõ bản chất, cách tính và ứng dụng của modun giúp bạn tránh sai lầm trong thiết kế, tối ưu tuổi thọ và hiệu suất của bộ truyền. Bài viết này sẽ giải thích chi tiết từ định nghĩa cơ bản đến các tiêu chuẩn kỹ thuật, kèm ví dụ minh họa và kinh nghiệm thực tế.
Modun (ký hiệu m) là thông số cơ bản nhất của bánh răng, đặc trưng cho kích thước của răng. Về mặt hình học, modun là tỷ số giữa đường kính vòng chia và số răng của bánh răng. Công thức: m = d / Z, trong đó d là đường kính vòng chia (mm), Z là số răng. Modun càng lớn, răng càng to, bước răng càng rộng.
Modun là đại lượng quan trọng quyết định khả năng truyền lực và tốc độ. Hai bánh răng chỉ có thể ăn khớp chính xác khi chúng có cùng modun. Nếu modun khác nhau, bánh răng sẽ không ăn khớp hoặc gây kẹt, hư hỏng nhanh.
Không phải ngẫu nhiên mà modun trở thành thông số tiêu chuẩn hóa đầu tiên trong thiết kế bánh răng. Các nhà sản xuất trên toàn thế giới đã thống nhất một dãy giá trị modun tiêu chuẩn (theo ISO, DIN, JIS) để đảm bảo tính thay thế lẫn nhau. Khi thiết kế, người kỹ sư chọn modun trước, sau đó xác định các kích thước khác như đường kính vòng đỉnh, vòng chân, chiều dày răng.
Nếu so sánh với ren vít, modun tương tự như bước ren – điều chỉnh độ lớn của chi tiết. Modun càng nhỏ (ví dụ m=0.5), răng càng mịn, phù hợp với truyền động nhẹ, tốc độ cao. Modun càng lớn (ví dụ m=10), răng dày và khỏe dùng cho tải nặng, tốc độ thấp.
Phân loại bánh răng theo modun
Modun được chia thành hai nhóm chính dựa trên hệ thống đo lường: modun hệ mét và modun hệ inch (diametral pitch). Ở Việt Nam và hầu hết các nước châu Á, modun hệ mét được sử dụng phổ biến. Giá trị thường được chọn theo dãy tiêu chuẩn: 0.5, 0.8, 1, 1.25, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50.
Modun tiêu chuẩn và modun không tiêu chuẩn
Modun tiêu chuẩn là những giá trị được công bố trong các bảng tiêu chuẩn quốc tế như ISO 54:1996. Sử dụng modun tiêu chuẩn giúp giảm chi phí chế tạo vì dao phay, dao xọc có sẵn. Modun không tiêu chuẩn (ví dụ m=1.3, m=2.1) chỉ dùng khi yêu cầu kỹ thuật đặc biệt, nhưng sẽ tăng giá thành vì phải đặt dao riêng.

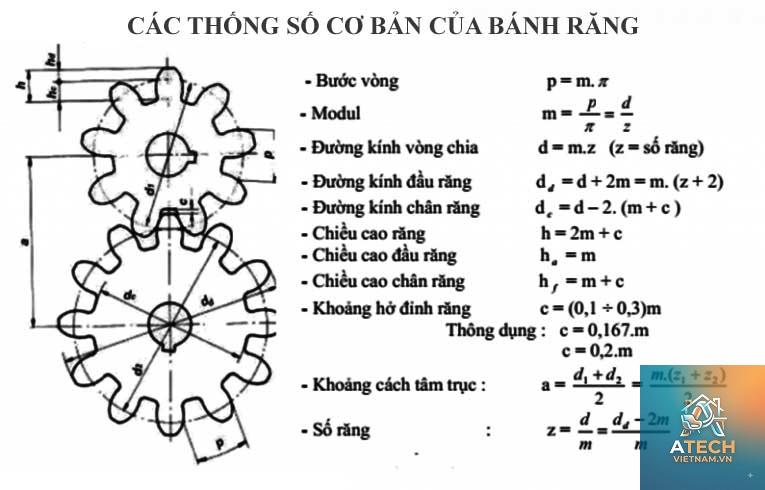

Công thức tính modun bánh răng
Công thức cốt lõi: m = d / Z. Tuy nhiên, trong thực tế, người ta thường tính ngược: biết modun và số răng suy ra đường kính vòng chia. Ví dụ: bánh răng có m=2, Z=30 thì đường kính vòng chia d = 2 × 30 = 60 mm.

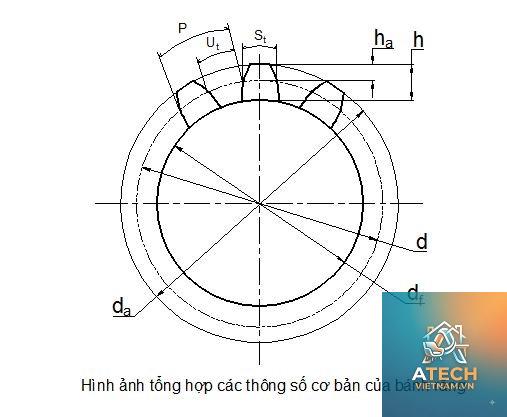

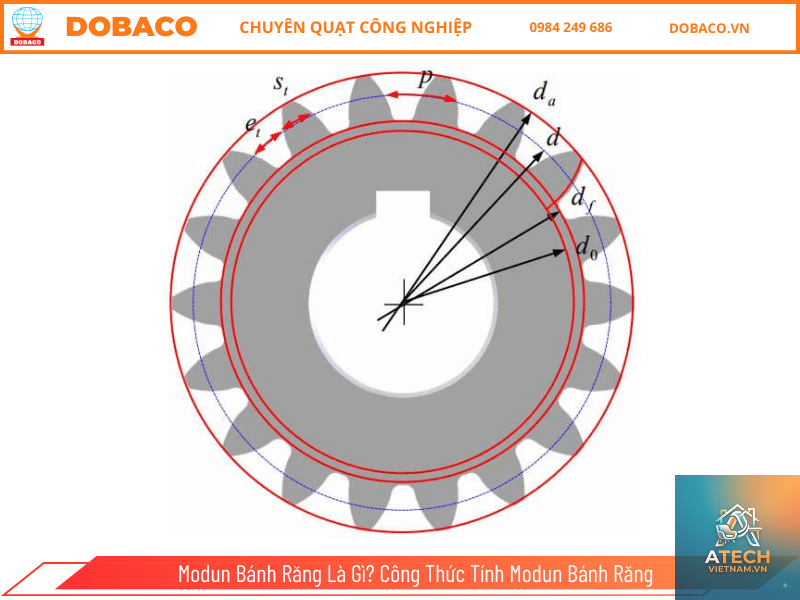

Đường kính vòng đỉnh: da = d + 2m = m(Z + 2)
Đường kính vòng chân: df = d – 2.5m = m(Z – 2.5) (với hệ số đỉnh chân tiêu chuẩn 1 và khe hở chân răng 0.25m)
Chiều cao răng: h = 2.25m (trong đó chiều cao đầu răng ha = m, chiều cao chân răng hf = 1.25m)
Tham số
Ký hiệu
Công thức tính theo modun m
Đường kính vòng chia
d
d = m × Z
Đường kính vòng đỉnh
da
da = m(Z + 2)
Đường kính vòng chân
df
df = m(Z – 2.5)
Chiều cao đầu răng
ha
ha = m
Chiều cao chân răng
hf
hf = 1.25m
Bước răng trên vòng chia
p
p = π × m
Ví dụ cụ thể: Bánh răng trụ răng thẳng có modun m=3, số răng Z=20. Khi đó d=60 mm, da=66 mm, df=52.5 mm, bước răng p=9.42mm.
Phân biệt modun với các thông số liên quan
Modun và bước răng (pitch)
Bước răng p là khoảng cách giữa hai răng kề nhau đo trên vòng chia. Công thức: p = π × m. Như vậy modun và bước răng có mối quan hệ trực tiếp. Trong hệ mét, người ta dùng modun để chỉ kích thước; trong hệ inch, dùng diametral pitch (P = Z/d, inch-1). Đổi đơn vị: m = 25.4 / P.
Modun và góc nghiêng (đối với bánh răng nghiêng)
Với bánh răng trụ răng nghiêng, có hai loại modun: modun pháp tuyến mn và modun mặt đầu mt. Modun pháp tuyến là giá trị tiêu chuẩn thường được ghi trên bản vẽ; modun mặt đầu phụ thuộc vào góc nghiêng β: mt = mn / cosβ. Khi tính toán đường kính vòng chia dùng mt.

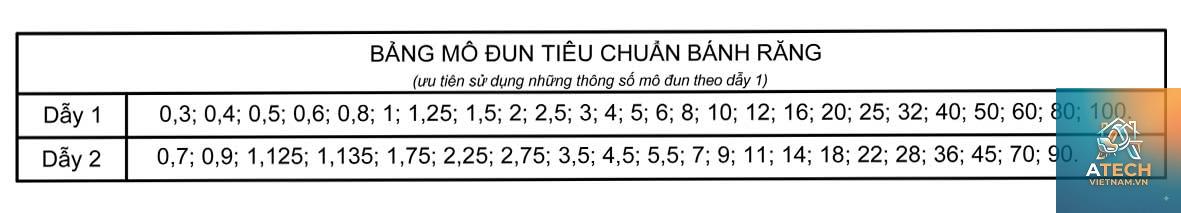

Bảng modun bánh răng tiêu chuẩn phổ biến
Trong thực tế, các giá trị modun thường gặp được chia thành dãy số ưu tiên R10, R20 theo tiêu chuẩn ISO. 5
0.6
0.4
1
0.8
0.7
2
1.25
1.125
4
1.5
1.375
8
2.5
1.75
16
3
2.25
32
5
3.5
–
6
4.5
–
10
5.5
–
12
7
–
20
9
–
25
11
–
40
14
–
50
18
Khi thiết kế, nên ưu tiên dãy 1 để dễ tìm dao và giảm giá thành.
Ứng dụng modun bánh răng trong thực tế
Chế tạo ô tô và xe máy
Trong hộp số xe máy, các bánh răng thường có modun từ 1.5 đến 3, đảm bảo truyền lực êm và nhỏ gọn. Ở ô tô du lịch, modun phổ biến 2.5–4, còn xe tải nặng có thể dùng modun 6–10 hoặc lớn hơn.
Máy công cụ và robot
Các robot công nghiệp yêu cầu độ chính xác cao và kích thước nhỏ gọn, modun thường từ 0.5–1.5. Trong máy tiện, bánh răng thay đổi tốc độ dùng modun 2–4.
Thiết bị nâng hạ và cầu trục
Bánh răng trong hộp giảm tốc cầu trục chịu tải rất lớn, modun có thể lên tới 20, 25, thậm chí 32. Số răng ít, răng dày giúp chịu ứng suất uốn cao.
Lợi ích và hạn chế của việc chọn modun phù hợp
Lợi ích
Đảm bảo khả năng ăn khớp chính xác giữa các bánh răng, giảm rung động và tiếng ồn.
Tuổi thọ cao hơn nhờ phân bổ tải đều trên bề mặt răng.
Dễ dàng thay thế khi bảo trì vì modun tiêu chuẩn có sẵn trên thị trường.
Tiết kiệm chi phí chế tạo do sử dụng dao tiêu chuẩn.
Hạn chế
Modun quá nhỏ sẽ yếu, dễ gãy răng khi tải lớn.
Modun quá lớn làm tăng kích thước bánh răng, tăng trọng lượng và mô men quán tính.
Chọn modun không tiêu chuẩn gây khó khăn trong gia công và tăng chi phí.
Sai lầm thường gặp khi xác định modun bánh răng
Nhầm lẫn giữa modun và bước răng
Nhiều người mới học lầm tưởng modun là khoảng cách giữa hai răng. Thực tế modun là tỷ lệ, bước răng là π×m. Không thể đo trực tiếp modun bằng thước, phải tính từ số răng và đường kính.
Không kiểm tra sự tương thích khi thay thế
Khi thay bánh răng cũ, nếu chỉ đo đường kính ngoài mà không tính lại modun dễ mua nhầm. Cần đo chính xác đường kính vòng đỉnh và đếm số răng, sau đó tính m = da/(Z+2).
Bỏ qua hệ số dịch chỉnh
Bánh răng có dịch chỉnh (modified) sẽ làm thay đổi một số kích thước nhưng modun vẫn giữ nguyên. Nếu áp dụng công thức cho bánh răng tiêu chuẩn sẽ sai.
Lưu ý quan trọng khi thiết kế và gia công bánh răng
Xác định modun dựa trên tải trọng và vận tốc: Với tải nhẹ, tốc độ cao nên chọn modun nhỏ để giảm ồn. Với tải nặng, chọn modun lớn để chịu uốn.
Kiểm tra khả năng chạm lõi: Số răng tối thiểu để tránh cắt chân răng với bánh răng tiêu chuẩn là khoảng 17-20 răng (tùy góc áp lực).
Sử dụng bảng tra modun tiêu chuẩn: Ưu tiên các giá trị trong dãy R10 để tiện mua dao và vật liệu.
Đo modun thực tế khi sửa chữa: Dùng thước đo răng (gear tooth vernier caliper) hoặc đo bước răng trên vòng chia, nhân với π để suy ra modun.
Câu hỏi thường gặp về modun bánh răng
Modun bánh răng có ý nghĩa gì trong thực tế?
Modun quyết định kích thước hình học cơ bản của răng, từ đó ảnh hưởng đến khả năng chịu tải, tốc độ quay và độ bền mỏi. Chọn đúng modun giúp bộ truyền hoạt động ổn định, tuổi thọ cao.
Làm thế nào để đo modun bánh răng khi không biết thông số?
Bước 1: Đếm số răng Z. Bước 2: Đo đường kính vòng đỉnh da bằng thước cặp (cần đo chính xác đến 0.1mm). Bước 3: Tính modun gần đúng theo công thức m = da / (Z + 2). So sánh với bảng tiêu chuẩn để tìm giá trị gần nhất.
Modun bánh răng tiêu chuẩn gồm những giá trị nào?
Các giá trị phổ biến: 0.5, 0.8, 1, 1.25, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50. Ngoài ra còn có dãy ưu tiên R20 với nhiều giá trị trung gian.
Hai bánh răng có modun khác nhau có thể ăn khớp được không?
Không. Hai bánh răng muốn ăn khớp phải có cùng modun và cùng góc áp lực. Nếu khác modun, bước răng lệch nhau, sẽ gây kẹt hoặc trượt, làm hỏng răng nhanh chóng.
Modun ảnh hưởng như thế nào đến độ bền của bánh răng?
Modun càng lớn, răng càng dày, ứng suất uốn tại gốc răng giảm, độ bền uốn tăng. Tuy nhiên, modun lớn làm tăng vận tốc vòng (với cùng số vòng quay) nên có thể gây va đập nhiều hơn. Cân bằng giữa bền uốn và bền tiếp xúc là bài toán thiết kế quan trọng.
Phân biệt modun pháp tuyến và modun mặt đầu ở bánh răng nghiêng?
Modun pháp tuyến (mn) là giá trị tiêu chuẩn được dùng để chọn dao; modun mặt đầu (mt) dùng để tính đường kính vòng chia. Công thức liên hệ: mt = mn / cosβ, với β là góc nghiêng.
Kết luận
Hiểu rõ modun bánh răng là gì không chỉ giúp bạn đọc bản vẽ kỹ thuật chính xác mà còn tránh được những sai lầm tốn kém khi thiết kế, chế tạo hoặc thay thế bánh răng. Modun là “chìa khóa” để mở ra các tính toán hình học, động lực học và bền răng. Với kiến thức nền tảng này, bạn có thể tự tin lựa chọn thông số phù hợp cho từng ứng dụng cụ thể, từ đồ chơi cơ khí nhỏ gọn đến thiết bị nặng trong nhà máy. Hãy luôn ưu tiên sử dụng modun tiêu chuẩn và kiểm tra kỹ lưỡng trước khi gia công để đảm bảo chất lượng sản phẩm cuối cùng.
