Modun bánh răng (module) là thông số cơ bản nhất trong thiết kế và chế tạo bánh răng. Hiểu rõ cách tính modun bánh răng giúp bạn xác định chính xác kích thước hình học, lựa chọn vật liệu phù hợp và đảm bảo khả năng ăn khớp giữa các bánh răng. Thông số này ảnh hưởng trực tiếp đến tỷ số truyền, tải trọng và tuổi thọ của bộ truyền động. Bài viết này trình bày toàn bộ kiến thức từ khái niệm cơ bản, công thức tính toán, bảng tra tiêu chuẩn đến các ứng dụng thực tế trong ngành cơ khí chế tạo máy.
Modun bánh răng là gì và tại sao cần tính chính xác?
Modun bánh răng (ký hiệu m) là tỷ số giữa bước răng (p) trên đường kính vòng chia và số pi (π). Nói cách khác, modun biểu thị kích thước răng của bánh răng, đơn vị tính bằng milimet. Modun càng lớn thì răng càng to, khả năng chịu tải càng cao nhưng yêu cầu gia công chính xác hơn.
Việc tính toán modun chính xác quyết định khả năng ăn khớp giữa hai bánh răng. Nếu sai modun dù chỉ 0,1mm, bộ truyền động sẽ bị rung, ồn, mòn nhanh hoặc kẹt cứng. Trong sản xuất, modun là thông số để chọn dao phay răng, dụng cụ đo kiểm và quy trình chế tạo phôi.

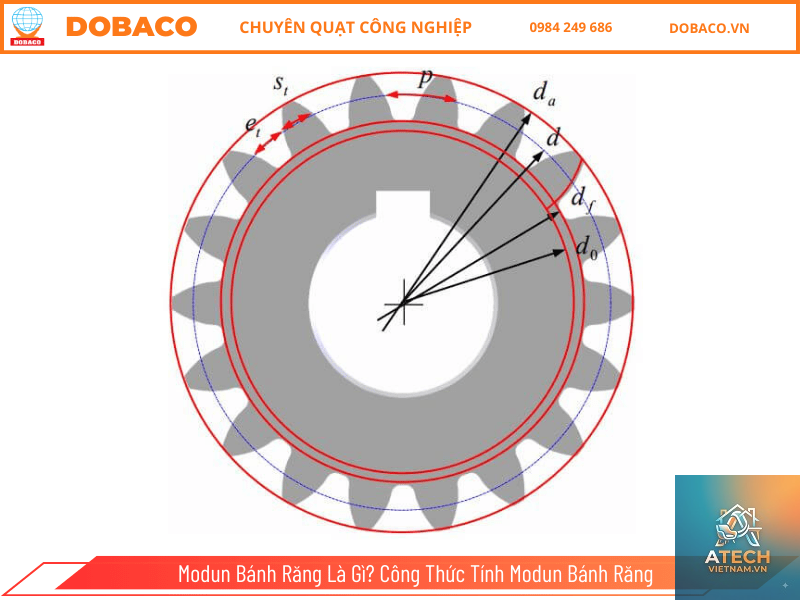

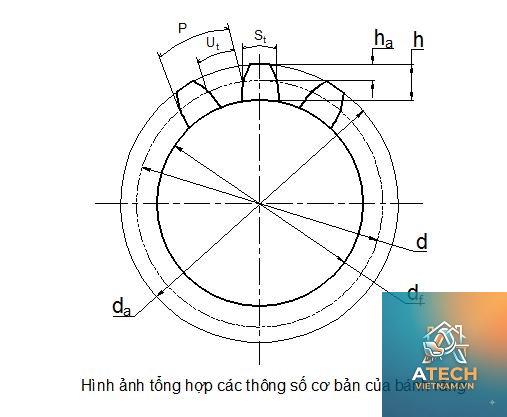

Các thông số cơ bản liên quan đến cách tính modun bánh răng
Để tính modun bánh răng, cần nắm vững các thông số hình học chính. Mỗi thông số đều có mối quan hệ chặt chẽ với modun thông qua các công thức tiêu chuẩn.
Đường kính vòng chia (d)
Đây là vòng tròn cơ sở để tính toán kích thước răng. Công thức liên hệ: d = m × Z, trong đó Z là số răng. Đường kính vòng chia là thông số trung gian quan trọng nhất khi thiết kế bánh răng.
Số răng (Z)
Số răng quyết định tỷ số truyền và kích thước tổng thể bánh răng. Khi biết đường kính vòng chia và modun, số răng được tính: Z = d / m. Số răng thường là số nguyên để dễ gia công và lắp ráp.
Bước răng (p)
Bước răng là khoảng cách giữa hai răng kề nhau tính trên vòng chia. Công thức: p = π × m. Bước răng ảnh hưởng đến độ bền uốn và khả năng truyền lực.
Chiều cao răng (h)
Chiều cao toàn bộ răng bao gồm chiều cao đầu răng (ha = m) và chiều cao chân răng (hf = 1,25m đối với bánh răng tiêu chuẩn). Công thức tổng quát: h = 2,25 × m.

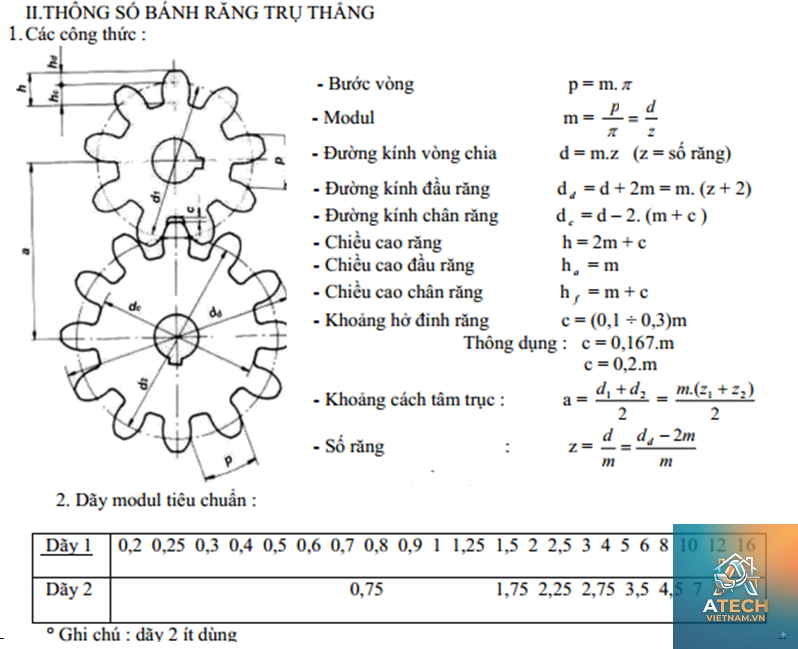

Công thức tính modun bánh răng chuẩn xác nhất
Có hai công thức chính để tính modun bánh răng, tùy thuộc vào thông số đầu vào có sẵn.
Công thức tính modun khi biết đường kính vòng chia và số răng
Đây là công thức phổ biến nhất: m = d / Z. Ví dụ: bánh răng có đường kính vòng chia d = 100mm và số răng Z = 20, ta tính được m = 100 / 20 = 5mm. Modun này thuộc dãy tiêu chuẩn, dễ dàng chế tạo.
Tính modun dựa trên bước răng
Khi đo trực tiếp bước răng bằng thước cặp hoặc kính hiển vi, sử dụng công thức: m = p / π. Lưu ý bước răng phải đo chính xác trên vòng chia, không đo ở hai đầu răng.
Tính modun từ đường kính đỉnh răng và số răng
Trong thực tế, đôi khi chỉ đo được đường kính đỉnh (da). Công thức liên hệ: da = m × (Z + 2). Suy ra: m = da / (Z + 2). Áp dụng khi bánh răng bị mòn hoặc không xác định được vòng chia.

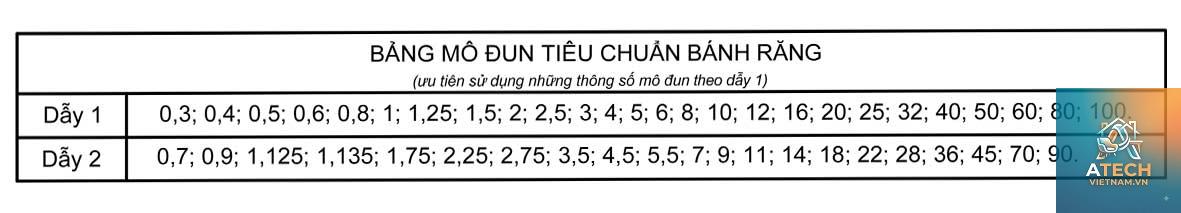

Dãy modun tiêu chuẩn và cách chọn phù hợp
Modun bánh răng được tiêu chuẩn hóa theo ISO 54:1996 và TCVN 1067-84. Các dãy modun ưu tiên giúp giảm chi phí chế tạo dao và khuôn mẫu. Việc chọn đúng modun tiêu chuẩn là bắt buộc trong sản xuất hàng loạt.
Nếu kết quả tính toán ra giá trị không thuộc dãy tiêu chuẩn, cần làm tròn lên hoặc xuống gần nhất. Tuy nhiên, phải kiểm tra lại tỷ số truyền và khoảng cách trục. Trong thiết kế tối ưu, modun nên chọn lớn hơn yêu cầu tối thiểu 5-10% để có hệ số an toàn.
Ví dụ tính modun bánh răng trụ răng thẳng
Áp dụng kiến thức vào bài toán thực tế: thiết kế bộ truyền bánh răng trụ răng thẳng với tỷ số truyền i = 3, khoảng cách trục a = 180mm, chọn số răng bánh nhỏ Z1 = 20.
Bước 1: Tính số răng bánh lớn: Z2 = i × Z1 = 3 × 20 = 60.
Bước 2: Tính modun từ công thức khoảng cách trục: a = m × (Z1 + Z2) / 2 ⇒ m = 2a / (Z1 + Z2) = 2 × 180 / (20 + 60) = 360 / 80 = 4,5mm.
Bước 3: Kiểm tra dãy tiêu chuẩn: 4,5mm thuộc dãy 2, có thể chấp nhận. Nếu muốn dùng dãy 1, có thể chọn m = 5mm và điều chỉnh số răng hoặc khoảng cách trục.
Kết quả: modun m = 4,5mm là phương án tối ưu, đảm bảo tỷ số truyền chính xác và chi phí gia công hợp lý.
Cách tính modun bánh răng côn và bánh răng xoắn
Các loại bánh răng đặc biệt có công thức tính modun khác biệt, mặc dù nguyên lý cốt lõi vẫn dựa trên thông số hình học.
Modun bánh răng côn răng thẳng
Bánh răng côn có modun mặt mút lớn (me) và modun trung bình (mm). Modun trung bình được tính dựa trên đường kính vòng chia tại vị trí giữa chiều rộng răng. Công thức thường dùng: m = d / Z, trong đó d là đường kính vòng chia tại vị trí cần tính.
Modun bánh răng xoắn (nghiêng)
Đối với bánh răng xoắn, có hai loại modun: modun pháp (mn) và modun mặt đầu (mt). Modun pháp là tiêu chuẩn để chọn dao cắt. Công thức liên hệ: mt = mn / cosβ, với β là góc nghiêng răng. Khi tính toán, cần quy đổi thống nhất giữa các thông số.
Ứng dụng bảng tra modun bánh răng trong thực tế
Trong các xưởng cơ khí, kỹ thuật viên thường sử dụng bảng tra có sẵn để xác định modun nhanh mà không cần tính toán phức tạp. Bảng tra thể hiện mối quan hệ giữa đường kính vòng chia, số răng và modun.
Đường kính vòng chia d (mm)
Số răng Z
Modun m (mm)
50
20
2,5
72
24
3,0
100
20
5,0
150
30
5,0
200
40
5,0
Sai lầm phổ biến khi tính modun bánh răng và cách khắc phục
Nhầm lẫn giữa đường kính vòng chia và đường kính đỉnh: Nhiều người dùng đường kính ngoài để tính modun, dẫn đến sai số. Luôn phải xác định chính xác đường kính vòng chia dựa trên công thức hoặc đo gián tiếp.
Quên hệ số dịch chỉnh (x): Bánh răng dịch chỉnh làm thay đổi khoảng cách trục, ảnh hưởng đến công thức tính modun. Cần nhân thêm hệ số bổ sung khi có dịch chỉnh.
Làm tròn modun sai quy tắc: Không phải mọi giá trị modun đều có thể gia công. Chỉ được chọn các giá trị trong dãy tiêu chuẩn hoặc có thỏa thuận với nhà sản xuất dao.
Không kiểm tra bước răng sau gia công: Modun lý thuyết có thể khác modun thực tế do sai số chế tạo. Cần đo kiểm bằng Panme bước răng hoặc kính hiển vi công cụ.
Lưu ý quan trọng khi tính toán modun cho bộ truyền bánh răng

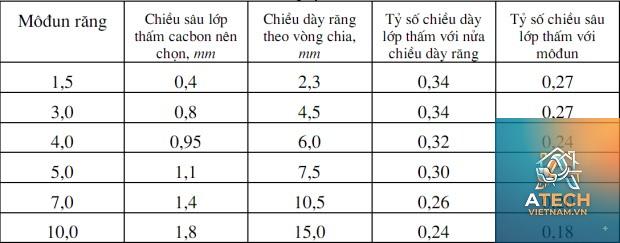

Trước khi áp dụng công thức, hãy xác định loại vật liệu chế tạo bánh răng. Bánh răng thép có thể chọn modun nhỏ hơn bánh răng gang hoặc nhựa do khả năng chịu tải tốt hơn. Đồng thời, cần tính đến hệ số tải trọng động và độ cứng bề mặt răng.
Trong thiết kế, nên ưu tiên modun có giá trị lớn hơn một chút so với tính toán tối thiểu. Điều này giúp bù trừ sai số gia công và mài mòn trong vận hành. Tuy nhiên, modun quá lớn sẽ làm tăng kích thước tổng thể và chi phí nguyên vật liệu.
FAQ – Những câu hỏi thường gặp về cách tính modun bánh răng
Modun bánh răng tiêu chuẩn thường là bao nhiêu?
Các modun phổ biến nhất trong chế tạo máy là 1,5; 2; 2,5; 3; 4; 5; 6 và 8mm. Modun nhỏ hơn 1mm thường dùng trong đồng hồ, thiết bị chính xác. Modun lớn hơn 10mm dùng trong máy móc hạng nặng như máy nghiền, băng tải.
Có thể tính modun bánh răng mà không biết số răng không?
Có thể, bằng cách đo bước răng p trên vòng chia, sau đó tính m = p/π. Nếu không xác định được vòng chia, hãy đo đường kính đỉnh răng và đếm số răng, áp dụng công thức m = da/(Z+2). Phương pháp này có sai số nhưng đủ dùng trong sửa chữa.
Tại sao modun bánh răng phải là số chẵn hoặc số thập phân nhất định?
Tiêu chuẩn hóa modun giúp giảm số lượng dao phay, khuôn dập và dụng cụ đo lường. Mỗi modun đòi hỏi bộ dao riêng, nên dãy modun được chọn lọc để đáp ứng hầu hết nhu cầu thiết kế mà không quá nhiều chủng loại.
Khi thiết kế bánh răng thay thế, có thể đổi modun so với bánh răng gốc không?
Không nên, vì modun ảnh hưởng trực tiếp đến khả năng ăn khớp. Nếu thay đổi modun, phải thay cả cặp bánh răng và tính lại khoảng cách trục. Trường hợp đặc biệt, có thể dùng bánh răng dịch chỉnh nhưng cần tính toán kỹ lưỡng.
Kết luận
Nắm vững cách tính modun bánh răng là kỹ năng không thể thiếu đối với kỹ sư cơ khí, thợ gia công và nhà thiết kế máy. Từ công thức cơ bản m = d/Z đến các trường hợp phức tạp như bánh răng côn, xoắn, tất cả đều dựa trên nguyên lý hình học rõ ràng và tiêu chuẩn ngành. Luôn kiểm tra kết quả với bảng tiêu chuẩn, đo đạc thực tế và tính đến các yếu tố làm việc như tải trọng, vật liệu. Khi thành thạo, việc đọc bản vẽ, chọn dao cắt và sửa chữa bộ truyền bánh răng trở nên đơn giản, chính xác hơn. Áp dụng đúng phương pháp sẽ giúp tối ưu chi phí sản xuất và kéo dài tuổi thọ thiết bị.
