Áp suất thủy lực là một khái niệm nền tảng trong cơ học chất lỏng, đóng vai trò then chốt trong vận hành của hàng loạt thiết bị công nghiệp như máy ép thủy lực, phanh xe, hệ thống nâng hạ, robot và nhiều ứng dụng khác. Việc nắm vững công thức tính áp suất thủy lực giúp kỹ sư và kỹ thuật viên thiết kế hệ thống an toàn, tối ưu hiệu suất và dự đoán chính xác lực tác động trong mọi điều kiện làm việc.
Khi nói đến áp suất thủy lực, chúng ta đang đề cập đến lực tác động lên một đơn vị diện tích bề mặt tiếp xúc với chất lỏng (dầu thủy lực, nước, hoặc chất lỏng không nén được). Nguyên lý Pascal chính là cơ sở khoa học đằng sau mọi hệ thống thủy lực, phát biểu rằng áp suất tác dụng lên chất lỏng trong một bình kín được truyền nguyên vẹn đến mọi điểm trong chất lỏng và lên thành bình.
Định nghĩa và bản chất của áp suất thủy lực
Áp suất thủy lực (hydrostatic pressure) là áp suất được tạo ra bởi trọng lượng của cột chất lỏng hoặc do lực tác động từ bên ngoài lên hệ thống chất lỏng kín. Trong hệ thống thủy lực, chất lỏng thường là dầu khoáng có độ nhớt cao, không chịu nén, giúp truyền năng lượng hiệu quả.
Bản chất của áp suất thủy lực dựa trên hai yếu tố chính:
Lực tác động từ bơm thủy lực hoặc piston
Diện tích bề mặt mà lực tác động lên

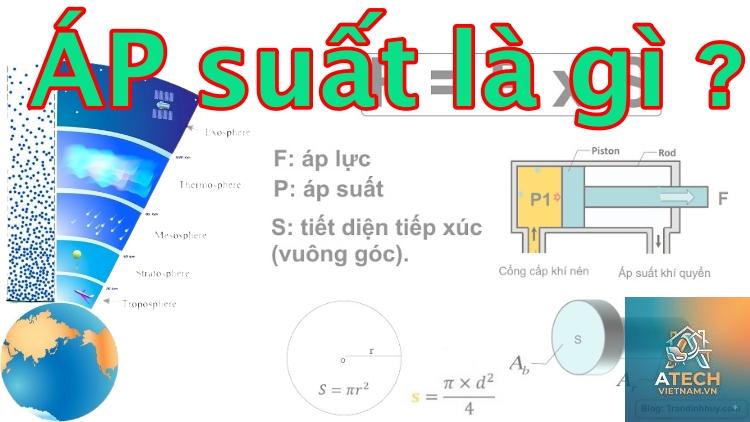

Mối quan hệ giữa lực, diện tích và áp suất được biểu diễn qua công thức cơ bản nhất, cũng chính là công thức tính áp suất thủy lực mà mọi kỹ sư đều phải thuộc lòng.
Công thức tính áp suất thủy lực cơ bản
Công thức nền tảng để tính áp suất thủy lực rất đơn giản:
P = F / A
Trong đó:
P là áp suất thủy lực (đơn vị: Pascal – Pa, hoặc bar, psi)
F là lực tác động vuông góc lên bề mặt (đơn vị: Newton – N)
A là diện tích bề mặt chịu lực (đơn vị: mét vuông – m²)
Ví dụ: Một lực 5000 N tác động lên diện tích piston 0,02 m². Áp suất sinh ra là P = 5000 / 0,02 = 250.000 Pa (tương đương 2,5 bar).
Công thức tính áp suất thủy tĩnh (áp suất tĩnh)
Trong trường hợp chất lỏng đứng yên, áp suất còn phụ thuộc vào độ sâu và trọng lượng riêng của chất lỏng:
P = ρ × g × h
Trong đó:
ρ (rho) là khối lượng riêng của chất lỏng (kg/m³)
g là gia tốc trọng trường (≈ 9,81 m/s²)
h là chiều cao cột chất lỏng (m)
Ví dụ: Dầu thủy lực có khối lượng riêng 900 kg/m³, ở độ sâu 10 mét, áp suất thủy tĩnh là P = 900 × 9,81 × 10 = 88.290 Pa ≈ 0,88 bar.
Công thức tính áp suất thủy lực trong hệ thống có nhiều piston
Áp dụng nguyên lý Pascal, trong một hệ thống kín gồm hai piston có diện tích khác nhau:
F₁ / A₁ = F₂ / A₂
Lực đầu ra (F₂) được tính bằng:
F₂ = F₁ × (A₂ / A₁)
Đây là công thức tính áp suất thủy lực mở rộng, giải thích tại sao một lực nhỏ có thể nâng được vật nặng hàng tấn. Ví dụ: Piston nhỏ có diện tích 5 cm² chịu lực 100 N, piston lớn diện tích 500 cm² sẽ tạo ra lực nâng: F₂ = 100 × (500 / 5) = 10.000 N = 10.000 N (tương đương khoảng 1 tấn).
Các đơn vị đo áp suất thủy lực phổ biến và cách quy đổi
Đơn vị
Ký hiệu
Giá trị tương đương (Pa)
Ghi chú
Pascal
Pa
1
Đơn vị SI chuẩn
Bar
bar
100.000
Thường dùng trong công nghiệp
PSI
psi
6.894,76
Pound per square inch (Mỹ)
Atmosphere kỹ thuật
at
98.066,5
kgf/cm²
Milimet thủy ngân
mmHg
133,322
Dùng trong y tế, khí tượng
Khi làm việc thực tế, việc quy đổi giữa các đơn vị là rất quan trọng. Công thức tính áp suất thủy lực thường cho kết quả theo Pascal, nhưng các thiết bị đo áp suất thường hiển thị bằng bar hoặc psi. Quy tắc nhẩm nhanh: 1 bar ≈ 14,5 psi, 1 MPa = 10 bar.
Phân loại áp suất thủy lực trong hệ thống
Áp suất làm việc (Working pressure)
Đây là áp suất thường xuyên xuất hiện trong hệ thống khi vận hành ở chế độ bình thường. Công thức tính áp suất thủy lực làm việc dựa trên tải trọng và diện tích hiệu dụng của xy lanh.
Áp suất đỉnh (Peak pressure)
Áp suất tức thời cao hơn áp suất làm việc, xuất hiện khi khởi động hoặc khi van đóng đột ngột. Các kỹ sư phải tính đến áp suất đỉnh để chọn ống dẫn và van an toàn phù hợp.
Áp suất định mức (Rated pressure)
Áp suất tối đa mà hệ thống có thể chịu được trong thời gian dài mà không hỏng hóc. Thông số này được nhà sản xuất công bố và là cơ sở để thiết kế an toàn.
Áp suất thử nghiệm (Test pressure)
Áp suất cao hơn áp suất định mức (thường gấp 1,3 – 1,5 lần) được sử dụng để kiểm tra độ kín và độ bền của hệ thống trước khi đưa vào vận hành.
Hướng dẫn tính áp suất thủy lực cho các thiết bị cụ thể
Tính áp suất cho máy ép thủy lực
Máy ép thủy lực hoạt động dựa trên nguyên lý Pascal với hai xy lanh có kích thước khác nhau. Công thức tính áp suất thủy lực trong máy ép:
Xác định lực ép yêu cầu (F₂)
Tính diện tích piston chính (A₂)
Áp suất cần thiết: P = F₂ / A₂
Lực cần tác động lên piston phụ: F₁ = P × A₁
Tính áp suất trong hệ thống phanh thủy lực
Hệ thống phanh sử dụng dầu phanh không nén được. Khi tài xế đạp phanh với lực 50 N lên piston chính (diện tích 4 cm²), áp suất tạo ra: P = 50 / 0,0004 = 125.000 Pa ≈ 1,25 bar. Áp suất này truyền đến piston bánh xe có diện tích 25 cm², tạo lực phanh: F = 125.000 × 0,0025 = 312,5 N. Lực phanh này nhân lên thông qua đòn bẩy và ma sát giúp dừng xe.
Tính áp suất cho xy lanh thủy lực

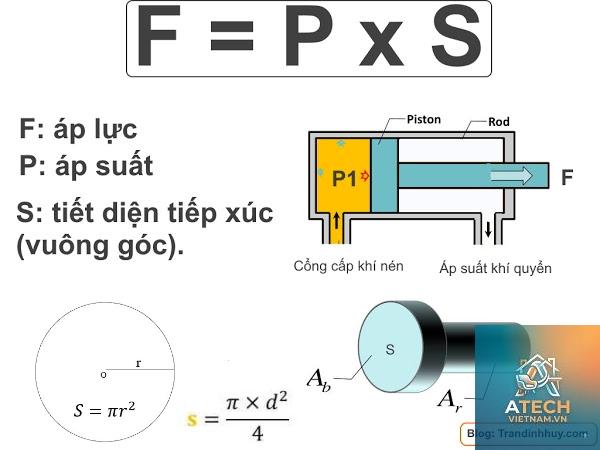

Xy lanh thủy lực chuyển đổi áp suất dầu thành lực đẩy hoặc kéo. Lực đẩy (F) của xy lanh được tính:
F = P × A
Trong đó A là diện tích hiệu dụng của piston (diện tích toàn bộ piston trừ đi diện tích cần piston nếu có).
Ví dụ: Xy lanh đường kính piston 100 mm (diện tích 78,54 cm²), áp suất làm việc 200 bar. Lực đẩy tối đa: F = 200 × 10⁵ Pa × 0,007854 m² = 157.080 N ≈ 16 tấn lực.
Yếu tố ảnh hưởng đến áp suất thủy lực
Nhiệt độ dầu: Khi dầu nóng lên, độ nhớt giảm, tổn thất áp suất qua đường ống thay đổi. Nhiệt độ cao quá mức có thể làm giảm hiệu suất thể tích của bơm và gây sụt áp.
Độ nhớt của chất lỏng: Dầu có độ nhớt quá cao gây cản trở dòng chảy, tăng tổn thất áp suất. Độ nhớt quá thấp làm tăng rò rỉ nội bộ.
Tổn thất qua van và ống dẫn: Mỗi khớp nối, van, góc cua đều gây ra tổn thất áp suất nhỏ. Công thức tính áp suất thủy lực thực tế cần kể đến các tổn thất thủy lực này.
Độ cao của hệ thống so với mực nước biển: Ở độ cao lớn, áp suất khí quyển thấp hơn, ảnh hưởng đến khả năng hút của bơm.
Tình trạng bảo dưỡng: Dầu bẩn, lọc dầu tắc, xy lanh mòn đều làm thay đổi áp suất thực tế so với tính toán lý thuyết.
Lợi ích của việc hiểu đúng công thức tính áp suất thủy lực
Thiết kế an toàn: Tính toán đúng giúp chọn van an toàn, ống dẫn, phớt làm kín phù hợp với áp suất làm việc thực tế.
Tối ưu hiệu suất: Tránh lãng phí năng lượng do chọn bơm công suất quá lớn hoặc tổn thất không cần thiết.
Dự đoán tuổi thọ: Áp suất quá cao rút ngắn tuổi thọ linh kiện. Tính toán chính xác giúxác định đúng chế độ vận hành.
Xử lý sự cố: Khi hệ thống không đạt lực yêu cầu, việc kiểm tra áp suất giúp xác định nguyên nhân do bơm, van hay rò rỉ.
Hạn chế và sai lầm thường gặp khi áp dụng công thức
Sai lầm 1: Bỏ qua tổn thất áp suất trên đường ống
Nhiều người chỉ dùng công thức P = F/A mà không tính đến tổn thất ma sát trên đường ống và qua van. Trong thực tế, áp suất đo tại xy lanh thường thấp hơn áp suất đầu ra của bơm từ 5% đến 20% tùy theo độ dài đường ống và số lượng van.
Sai lầm 2: Nhầm lẫn giữa áp suất tuyệt đối và áp suất tương đối
Hầu hết đồng hồ đo áp suất thủy lực hiển thị áp suất tương đối (so với áp suất khí quyển). Khi tính toán lực đẩy, cần sử dụng áp suất tuyệt đối nếu một bên piston tiếp xúc với khí quyển. Công thức tính áp suất thủy lực thường giả định chênh lệch áp suất giữa hai buồng xy lanh.
Sai lầm 3: Không hiệu chỉnh diện tích hiệu dụng
Đối với xy lanh tác động kép, diện tích đẩy và diện tích kéo khác nhau do có cần piston. Diện tích hiệu dụng khi kéo về = diện tích piston – diện tích cần piston. Bỏ qua yếu tố này dẫn đến sai số lực tính toán.
Sai lầm 4: Sử dụng sai đơn vị
Nếu lực tính bằng kgf và diện tích bằng cm², kết quả áp suất ra đơn vị kg/cm² (1 kg/cm² ≈ 0,98 bar). Sai sót trong quy đổi đơn vị có thể gây ra hậu quả nghiêm trọng khi thiết kế.
Bảng so sánh áp suất thủy lực ở các dạng hệ thống khác nhau
Loại hệ thống
Áp suất làm việc (bar)
Áp suất đỉnh (bar)
Ứng dụng điển hình
Hệ thống thủy lực di động (xe cơ giới)
150 – 250
350
Cần cẩu, xe nâng, máy xúc
Thủy lực công nghiệp nhẹ
50 – 150
200
Máy ép nhựa, máy dập
Thủy lực công nghiệp nặng
250 – 400
500
Máy ép kim loại, máy cán
Thủy lực hàng không vũ trụ
210 – 350
420
Bộ phận hạ cánh, lái máy bay
Hệ thống phanh ô tô
40 – 120
150
Phanh đĩa, phanh tang trống
Ứng dụng thực tế của công thức tính áp suất thủy lực
Trong ngành chế tạo máy
Các kỹ sư sử dụng công thức tính áp suất thủy lực để chọn bơm và xy lanh cho máy ép gạch, máy đột dập, máy uốn ống. Mỗi loại máy yêu cầu lực ép khác nhau, từ vài tấn đến vài nghìn tấn. Việc tính toán chính xác giúp tiết kiệm chi phí đầu tư và vận hành.
Trong ngành khai thác mỏ và xây dựng
Máy xúc thủy lực, máy ủi, cần cẩu đều vận hành nhờ áp suất dầu. Kỹ thuật viên phải biết cách tính lực đào, lực nâng dựa trên áp suất đo được từ đồng hồ trên cabin để đảm bảo an toàn và hiệu quả làm việc.
Trong ngành hàng hải
Tàu thủy sử dụng hệ thống thủy lực để vận hành bánh lái, cần cẩu, tời neo và cửa hầm hàng. Công thức tính áp suất thủy lực là cơ sở để điều chỉnh van giảm áp và kiểm tra hệ thống dưới tác động của sóng và tải trọng thay đổi.
Trong nông nghiệp hiện đại
Máy kéo, máy gặt đập liên hợp, máy phun thuốc đều sử dụng thủy lực. Hiểu công thức giúp nông dân và kỹ thuật viên điều chỉnh áp suất để cày sâu hoặc vận hành máy đúng thông số kỹ thuật.
Lưu ý quan trọng khi thực hiện tính toán và vận hành
Luôn kiểm tra áp suất thực tế trên đồng hồ đo sau khi tính toán lý thuyết, vì ma sát, rò rỉ và tổn thất có thể gây chênh lệch.
Sử dụng dầu thủy lực đúng chủng loại và độ nhớt mà nhà sản xuất khuyến nghị để đảm bảo công thức tính áp suất thủy lực sát với thực tế.
Không vận hành hệ thống quá áp suất định mức, kể cả trong thời gian ngắn, vì có thể gây nổ ống dẫn hoặc hỏng phớt làm kín.
Thực hiện kiểm tra định kỳ van an toàn, van giảm áp để đảm bảo chúng hoạt động đúng ngưỡng cài đặt.
Khi thay đổi tải trọng hoặc thiết bị, cần tính lại công thức tính áp suất thủy lực để điều chỉnh van và bơm cho phù hợp.
Ghi chép nhật ký vận hành để so sánh áp suất thực tế qua thời gian, phát hiện sớm dấu hiệu bất thường như tụt áp do mòn bơm.
Quy trình tính toán áp suất thủy lực cho hệ thống mới

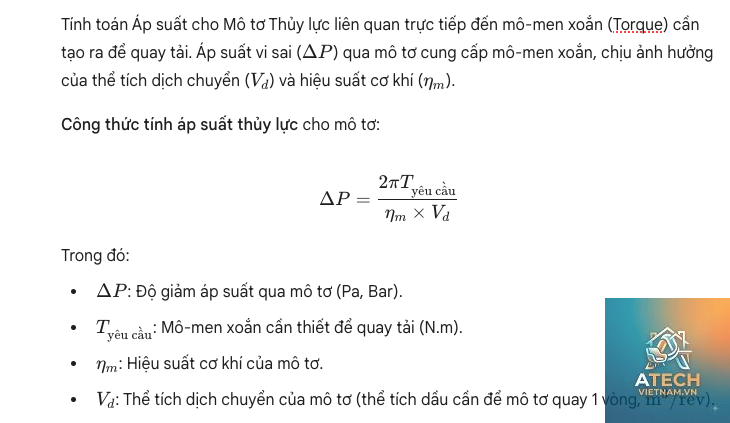

Xác định lực (mô-men) cần thiết tại thiết bị chấp hành (xy lanh, motor thủy lực).
Tính diện tích hiệu dụng của xy lanh hoặc thể tích riêng của motor.
Áp dụng công thức tính áp suất thủy lực cơ bản P = F/A để tìm áp suất yêu cầu tại xy lanh.
Cộng thêm tổn thất dự kiến trên đường ống (thường 5-10%) để có áp suất yêu cầu tại đầu ra bơm.
Chọn bơm có áp suất định mức lớn hơn ít nhất 20% so với áp suất yêu cầu tại bơm.
Tính công suất bơm: Công suất (kW) = (Áp suất (bar) × Lưu lượng (L/phút)) / 600.
Chọn van an toàn có ngưỡng tác động cao hơn áp suất làm việc tối đa khoảng 10-15%.
Kiểm tra độ bền của ống thủy lực, đầu nối và xy lanh với áp suất thử nghiệm.
Câu hỏi thường gặp về công thức tính áp suất thủy lực
Công thức tính áp suất thủy lực cơ bản nhất là gì?
Công thức cơ bản là P = F/A, trong đó P là áp suất, F là lực tác động, A là diện tích bề mặt chịu lực. Đây là công thức chung cho mọi hệ thống thủy lực tĩnh.
Làm thế nào để quy đổi áp suất thủy lực từ bar sang psi?
1 bar ≈ 14,5 psi. Để quy đổi nhanh, lấy giá trị bar nhân với 14,5 sẽ ra psi. Ví dụ: 200 bar × 14,5 = 2.900 psi.
Tại sao áp suất thủy lực trong hệ thống có thể thấp hơn tính toán?
Nguyên nhân thường đến từ rò rỉ bên trong xy lanh hoặc van, bơm bị mòn không đạt lưu lượng, dầu quá nóng làm giảm độ nhớt, hoặc tắc lọc dầu. Cũng có thể do đồng hồ đo áp suất bị hỏng hoặc sai số.
Có công thức tính áp suất thủy lực cho hệ thống có nhiều nhánh không?
Có. Trong hệ thống nhiều nhánh song song, tổng lưu lượng phân chia cho các nhánh nhưng áp suất trên mỗi nhánh bằng nhau (nếu không có van tiết lưu). Cần sử dụng nguyên lý cân bằng áp và lưu lượng theo định luật Kirchhoff cho chất lỏng.
Làm sao biết được áp suất thủy lực tối đa cho phép của ống dẫn?
Áp suất tối đa cho phép của ống dẫn được xác định theo công thức Barlow: P_max = (2 × S × t) / D, trong đó S là ứng suất cho phép của vật liệu, t là chiều dày thành ống, D là đường kính ngoài. Thông số này luôn được nhà sản xuất ghi trên ống.
Công thức tính áp suất thủy lực khi chất lỏng chảy trong ống?

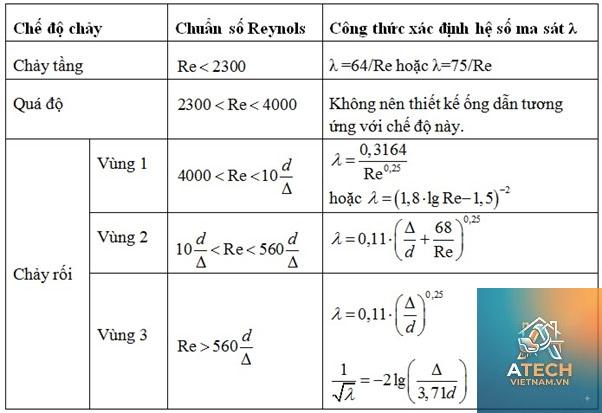

Khi chất lỏng chảy, áp suất còn phụ thuộc vào tổn thất ma sát theo phương trình Darcy-Weisbach: ΔP = f × (L/D) × (ρ × v² / 2), với f là hệ số ma sát, L là chiều dài ống, D là đường kính ống, v là vận tốc dòng chảy.
Kết luận
Công thức tính áp suất thủy lực không chỉ đơn thuần là P = F/A mà còn bao hàm nhiều yếu tố thực tế như nhiệt độ, độ nhớt, tổn thất trên đường ống và diện tích hiệu dụng. Nắm vững công thức này giúp người làm kỹ thuật thiết kế, vận hành và bảo trì hệ thống thủy lực an toàn, hiệu quả với chi phí tối ưu.
Việc áp dụng đúng công thức tính áp suất thủy lực vào thực tế đòi hỏi sự kết hợp giữa lý thuyết và kinh nghiệm thực địa. Các kỹ sư cần thường xuyên kiểm tra, đo đạc và đối chiếu số liệu tính toán với áp suất thực tế để hiệu chỉnh hệ thống phù hợp với điều kiện làm việc cụ thể.
Hy vọng bài viết đã cung cấp một cái nhìn toàn diện và chi tiết về công thức tính áp suất thủy lực, từ cơ bản đến nâng cao, giúp bạn tự tin áp dụng vào công việc thiết kế và vận hành hệ thống thủy lực hàng ngày.
