Giới thiệu tổng quan về công nghệ gia công kim loại
Công nghệ gia công kim loại là lĩnh vực then chốt trong ngành sản xuất cơ khí và chế tạo máy, đóng vai trò quan trọng trong việc biến đổi nguyên liệu thô thành các sản phẩm có giá trị sử dụng cao. Từ những chi tiết nhỏ trong thiết bị điện tử đến kết cấu khổng lồ của tàu thủy, tất cả đều trải qua một hoặc nhiều quy trình gia công kim loại. Ngày nay, với sự phát triển của tự động hóa và điều khiển số, công nghệ gia công kim loại đã đạt được độ chính xác đến từng micromet, năng suất vượt trội và khả năng tạo hình phức tạp mà trước đây không thể thực hiện được.
Công nghệ gia công kim loại là gì? Bản chất và các khái niệm cốt lõi
Công nghệ gia công kim loại là tập hợp các phương pháp, quy trình và kỹ thuật nhằm thay đổi hình dạng, kích thước, tính chất cơ lý hoặc bề mặt của kim loại để tạo ra sản phẩm đáp ứng yêu cầu kỹ thuật cụ thể. Quá trình này có thể chia làm hai nhóm chính: gia công cắt gọt (loại bỏ vật liệu) và gia công tạo hình (biến dạng hoặc kết hợp vật liệu). Không chỉ bao gồm các thao tác cơ học, công nghệ gia công kim loại hiện đại còn tích hợp nhiều lĩnh vực như nhiệt luyện, hàn, đúc, ép và xử lý bề mặt.
Phân biệt gia công kim loại truyền thống và gia công hiện đại

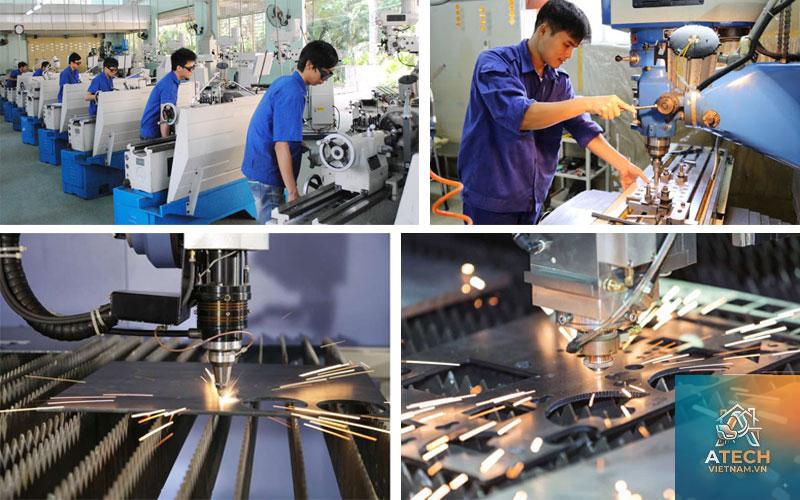

Gia công truyền thống dựa trên tay nghề của công nhân và các máy móc cơ khí cơ bản như máy tiện vạn năng, máy phay thủ công. Ngược lại, công nghệ gia công kim loại hiện đại sử dụng máy CNC, robot công nghiệp, hệ thống đo lường laser và phần mềm CAD/CAM. Điểm khác biệt lớn nhất nằm ở độ chính xác, tính lặp lại và mức độ tự động hóa. Một sản phẩm gia công bằng máy CNC có thể đạt dung sai ±0.005 mm trong khi phương pháp thủ công chỉ đạt khoảng ±0.1 mm.
Phân loại công nghệ gia công kim loại chi tiết
Có nhiều cách phân loại công nghệ gia công kim loại, nhưng phổ biến nhất là dựa trên nguyên lý tác động lên phôi.
Gia công cắt gọt
- Tiện: Phôi quay tròn, dao tịnh tiến để cắt bỏ lớp vật liệu. Thích hợp cho trục, ống, mặt bích.
- Phay: Dao phay quay tròn, phôi di chuyển theo nhiều trục. Dùng cho bề mặt phẳng, rãnh, khuôn mẫu.
- Khoan, doa, tarô: Tạo lỗ, mở rộng lỗ và tạo ren trong các chi tiết.
- Mài: Sử dụng đá mài để đạt độ bóng bề mặt siêu chính xác.
- Dập nguội và dập nóng: Ép phôi giữa hai chày và cối để tạo hình chi tiết như vỏ ô tô, nắp chai.
- Uốn, xoắn, duỗi: Biến dạng dẻo phôi theo biên dạng mong muốn.
- Đúc: Nấu chảy kim loại đổ vào khuôn, để nguội đông đặc. Gồm đúc cát, đúc áp lực, đúc ly tâm.
- Rèn tự do và rèn khuôn: Tác động lực nén để thay đổi tổ chức hạt và tăng độ bền.
- Hàn hồ quang, hàn MIG/MAG, hàn TIG: Nung chảy mép hàn và que hàn để liên kết các chi tiết.
- Hàn laser, hàn ma sát: Công nghệ hiện đại cho mối hàn chất lượng cao, biến dạng nhiệt thấp.
- Dán kết cấu: Sử dụng keo chịu lực liên kết kim loại với kim loại hoặc phi kim.
- Mạ điện, mạ kẽm, mạ crôm: Tạo lớp phủ bảo vệ chống ăn mòn.
- Phun phủ nhiệt, sơn tĩnh điện: Tăng độ bền và thẩm mỹ.
- Nhiệt luyện (ủ, thường hóa, tôi, ram): Thay đổi cấu trúc tinh thể để đạt độ cứng, độ dẻo cần thiết.
- Thiết kế và mô phỏng: Sử dụng phần mềm CAD (SolidWorks, Inventor) để tạo bản vẽ 3D, sau đó mô phỏng gia công bằng CAM để tối ưu đường chạy dao và phát hiện va chạm.
- Chuẩn bị phôi: Chọn vật liệu (thép, nhôm, inox, đồng thau…), cắt kích thước sơ bộ bằng cưa đĩa hoặc cắt plasma.
- Gia công thô: Loại bỏ phần lớn vật liệu thừa, tạo hình dạng gần đúng. Dung sai rộng hơn, tốc độ cao.
- Gia công tinh: Đạt kích thước chính xác và chất lượng bề mặt mong muốn thông qua các nguyên công mài tinh, phay tinh hoặc tiện tinh.
- Xử lý nhiệt và bề mặt: Áp dụng nhiệt luyện nếu yêu cầu độ cứng; mạ, sơn hoặc anodize để bảo vệ.
- Kiểm tra chất lượng: Sử dụng máy đo tọa độ CMM, máy đo độ nhám, siêu âm kiểm tra khuyết tật bên trong.
- Lắp ráp và đóng gói: Nếu là bộ phận trong cụm máy hoàn chỉnh.
- Độ chính xác cực cao: Các máy CNC 5 trục có thể gia công hình học phức tạp với dung sai micromet, giảm phế phẩm và tăng khả năng lắp lẫn.
- Tự động hóa và năng suất: Một máy phay CNC vận hành liên tục 24/7 có thể sản xuất hàng ngàn chi tiết mỗi ngày với rất ít sự can thiệp của con người.
- Linh hoạt trong thiết kế: Công nghệ CAD/CAM cho phép chỉnh sửa thiết kế nhanh chóng mà không cần thay đổi khuôn mẫu, phù hợp với xu hướng sản xuất đa dạng hóa sản phẩm.
- Chất lượng bề mặt vượt trội: Các phương pháp gia công tinh và đánh bóng đạt độ nhám Ra 0.2 µm, đáp ứng yêu cầu thẩm mỹ và kỹ thuật khắt khe.
- Tiết kiệm nguyên vật liệu: Gia công bằng laser hoặc EDM cắt chính xác, giảm thiểu lượng phôi thải so với cắt cơ khí truyền thống.
- Vốn đầu tư ban đầu lớn: Máy móc CNC, robot, hệ thống đo lường có giá từ vài trăm triệu đến hàng tỷ đồng.
- Yêu cầu kỹ thuật cao về nhân lực: Cần kỹ sư am hiểu lập trình CAM, công nghệ vật liệu và bảo trì máy.
- Chi phí bảo trì và linh kiện thay thế: Dụng cụ cắt chất lượng cao, dao phay hợp kim, mũi khoan có tuổi thọ hạn chế và giá thành không rẻ.
- Không phù hợp với sản lượng nhỏ: Với các đơn hàng vài chục sản phẩm, chi phí lập trình và chuẩn bị có thể vượt xa giá trị gia tăng.
- Chọn vật liệu không phù hợp: Dùng thép cacbon thay vì thép hợp kim chịu nhiệt cho khuôn nhựa nóng chảy (nhiệt độ 200-300°C). Giải pháp: Tham khảo bảng tra vật liệu và thử nghiệm tính năng.
- Lập trình dao cụ không tối ưu: Đường chạy dao dư thừa, bước tiến quá lớn gây rung động và giảm tuổi thọ dao. Giải pháp: Sử dụng phần mềm CAM có chức năng tối ưu hóa đường chạy dao (trochoidal milling) và chế độ cắt phù hợp.
- Bỏ qua ổn định nhiệt: Phôi nóng lên trong quá trình gia công gây sai số kích thước. Giải pháp: Sử dụng dung dịch làm mát, cho phôi “nghỉ” để giảm nhiệt trước khi gia công tinh.
- Không bảo trì thiết bị định kỳ: Máy móc mòn, khe hở trục tăng dẫn đến mất chính xác. Giải pháp: Lập lịch hiệu chuẩn máy, thay dầu bôi trơn, kiểm tra phớt chắn bụi.
- Kiểm tra chất lượng chưa đầy đủ: Chỉ kiểm tra kích thước mà bỏ qua kiểm tra độ cứng, độ nhám, khuyết tật bên trong. Giải pháp: Áp dụng kế hoạch kiểm soát chất lượng đa chiều.
Gia công biến dạng
Gia công kết nối
Gia công bề mặt và nhiệt luyện
Quy trình tổng quát của công nghệ gia công kim loại
Dù áp dụng phương pháp nào, một quy trình gia công kim loại hoàn chỉnh thường trải qua các bước sau:
So sánh các công nghệ gia công kim loại phổ biến
| Phương pháp | Đặc điểm chính | Độ chính xác | Năng suất | Chi phí | Ứng dụng chính |
|---|---|---|---|---|---|
| Tiện CNC | Phôi quay, dao tịnh tiến | ±0.01mm | Cao | Trung bình | Trục, bạc, ống ren |
| Phay CNC | Dao quay, phôi di chuyển | ±0.005mm | Cao | Cao | Khuôn mẫu, vỏ máy, càng xe |
| Dập nguội | Ép phôi giữa chày-cối | ±0.1mm | Rất cao | Thấp khi sản lượng lớn | Vỏ ô tô, linh kiện điện tử |
| Hàn TIG | Hồ quang với điện cực tungsten | Phụ thuộc tay nghề | Thấp-trung bình | Cao (cần thợ giỏi) | Ống dẫn, khung nhôm, inox |

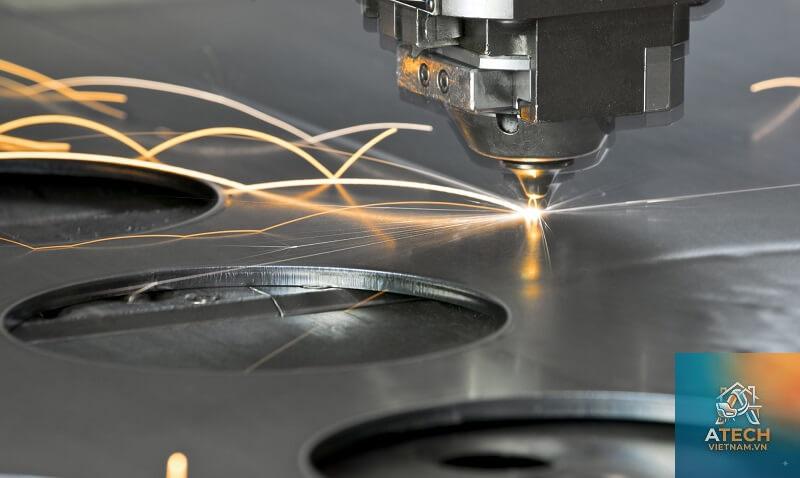

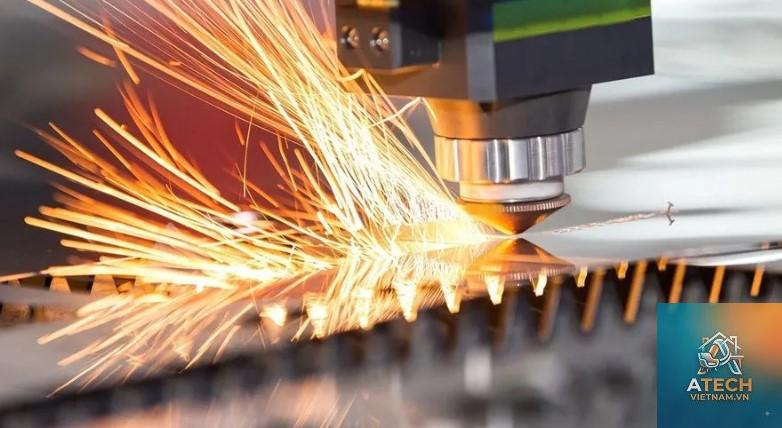

| Cắt laser | Dùng tia laser cắt phôi | ±0.03mm | Cao | Trung bình | Tấm mỏng đến 25mm |
| Đúc áp lực | Bơm kim loại lỏng vào khuôn dưới áp suất | ±0.05mm | Rất cao | Thấp/ sản phẩm | Linh kiện nhôm, hợp kim kẽm |
Lợi ích và hạn chế của công nghệ gia công kim loại hiện đại
Lợi ích nổi bật
Hạn chế cần cân nhắc
Ứng dụng thực tế của công nghệ gia công kim loại trong các ngành
Ngành ô tô và xe máy
Hầu hết các bộ phận như trục khuỷu, piston, hộp số, khung gầm đều trải qua nhiều công đoạn gia công kim loại. Dập nguội cho vỏ xe, tiện CNC cho trục, phay cho chi tiết động cơ. Công nghệ hàn laser đang được ứng dụng rộng rãi để hàn thân xe với tốc độ cao và mép hàn mịn.
Ngành hàng không và vũ trụ
Yêu cầu khắc nghiệt về trọng lượng nhẹ và độ bền cao khiến các chi tiết như cánh turbine, khung thân máy bay thường được gia công từ hợp kim nhôm, titan hoặc inconel bằng máy CNC 5 trục. Công nghệ phay tốc độ cao và gia công EDM được sử dụng để tạo các rãnh làm mát phức tạp bên trong lòng chi tiết.
Ngành điện tử và bán dẫn
Các vỏ điện thoại, laptop, tản nhiệt CPU, khuôn ép nhựa cho linh kiện điện tử có độ chính xác cực cao. Gia công bằng laser hoặc phay CNC vi mô tạo ra các chi tiết kích thước milimet với dung sai micromet. Công nghệ khắc axit (etching) và mạ điện cũng quan trọng trong sản xuất board mạch.
Ngành y tế
Các dụng cụ phẫu thuật, implant xương khớp, stent mạch máu được chế tạo từ thép không gỉ hoặc hợp kim titan thông qua gia công CNC 5 trục và phun bi tạo nhám bề mặt. Công nghệ in 3D kim loại đang dần thay thế các phương pháp truyền thống trong sản xuất implant tùy chỉnh theo giải phẫu từng bệnh nhân.
Ngành năng lượng
Tua bin gió, thủy điện, nhiệt điện yêu cầu các chi tiết lớn như trục tua bin, bánh công tác, van áp suất cao. Công nghệ đúc ly tâm và rèn tự do kết hợp gia công thô-tinh trên máy cỡ lớn (trung tâm gia công đứng hàng chục tấn) được ứng dụng phổ biến.
Sai lầm thường gặp trong gia công kim loại và cách tránh
Lưu ý quan trọng khi lựa chọn công nghệ gia công kim loại
Để đưa ra quyết định đúng đắn, doanh nghiệp cần xem xét các yếu tố đồng thời: yêu cầu kỹ thuật (độ chính xác, vật liệu, sản lượng), ngân sách đầu tư, năng lực vận hành và thời gian giao hàng. Việc lựa chọn công nghệ gia công kim loại không phải lúc nào cũng chọn phương pháp hiện đại nhất. Đôi khi, phương pháp thủ công kết hợp với đồ gá chuyên dùng lại kinh tế hơn cho sản lượng nhỏ. Ngoài ra, cần chú trọng đến yếu tố an toàn lao động, đặc biệt với các quy trình sinh nhiệt cao, khí độc hoặc tiếng ồn lớn. Việc trang bị hệ thống hút bụi, chắn tia lửa và đồ bảo hộ là bắt buộc. Cuối cùng, doanh nghiệp nên tìm đối tác có chứng chỉ ISO 9001 hoặc AS9100 để đảm bảo quy trình quản lý chất lượng xuyên suốt.
Câu hỏi thường gặp về công nghệ gia công kim loại
Công nghệ gia công kim loại nào cho độ chính xác cao nhất?
Công nghệ mài siêu chính xác (superfinishing) và gia công bằng tia laser có thể đạt độ nhám bề mặt Ra 0.01 µm. Tuy nhiên, nếu xét độ chính xác kích thước hình học, máy phay CNC 5 trục kết hợp với hệ thống đo lường trên máy (on-machine measurement) cho kết quả tốt nhất với dung sai dưới 2 µm.
Sự khác nhau giữa gia công CNC và gia công thủ công là gì?
Gia công CNC được điều khiển bằng máy tính với chương trình mã G, cho phép lặp lại chính xác nhiều chi tiết giống hệt nhau mà không phụ thuộc tay nghề người vận hành. Gia công thủ công dựa vào kỹ năng của thợ đứng máy, phù hợp đơn chiếc hoặc sửa chữa, nhưng khó đạt được độ đồng nhất khi sản lượng lớn.
Công nghệ gia công kim loại nào tiết kiệm nhất cho sản xuất hàng loạt?
Dập nguội và đúc áp lực là hai phương pháp có chi phí trên mỗi sản phẩm cực thấp khi sản lượng đạt hàng chục nghìn sản phẩm, nhờ thời gian chu kỳ nhanh và ít phế liệu. Tuy nhiên, chi phí chế tạo khuôn ban đầu rất cao, cần cân đối với tổng sản lượng dự kiến.
Có thể gia công kim loại bằng in 3D không?
Hoàn toàn có thể. Công nghệ in 3D kim loại (SLM, DMLS, EBM) sử dụng tia laser hoặc chùm điện tử làm nóng chảy bột kim loại và đắp từng lớp. Phương pháp này thích hợp cho các chi tiết phức tạp, khối lượng nhỏ, yêu cầu tùy chỉnh, nhưng chi phí cao và tốc độ chậm hơn so với gia công truyền thống.
Làm thế nào để chọn phương pháp gia công kim loại phù hợp?
Cần xem xét bốn tiêu chí: (1) Hình dạng và độ phức tạp của chi tiết, (2) Vật liệu chế tạo, (3) Dung sai yêu cầu và chất lượng bề mặt, (4) Số lượng sản xuất và ngân sách. Nếu chi tiết đơn giản, sản lượng lớn nên chọn dập hoặc đúc. Nếu phức tạp, độ chính xác cao, sản lượng vừa phải, phay CNC là lựa chọn tối ưu.
Kết luận
Công nghệ gia công kim loại đã và đang thay đổi mạnh mẽ cùng với cuộc cách mạng công nghiệp 4.0. Từ các phương pháp thủ công truyền thống, ngành cơ khí chế tạo đã chuyển sang các hệ thống tích hợp CAD/CAM, máy CNC đa trục, robot hóa và trí tuệ nhân tạo trong kiểm soát chất lượng. Việc hiểu rõ bản chất, phân loại, quy trình, ưu nhược điểm của từng công nghệ là cơ sở để doanh nghiệp đầu tư đúng hướng, nâng cao năng lực cạnh tranh và đáp ứng yêu cầu ngày càng khắt khe của thị trường. Với xu hướng chuyển đổi số và sản xuất thông minh, việc áp dụng đồng bộ công nghệ gia công kim loại tiên tiến không chỉ là lợi thế mà còn là điều kiện sống còn trong bối cảnh hội nhập toàn cầu.
