Trong lĩnh vực cơ khí chế tạo, bánh răng là một trong những chi tiết truyền động quan trọng nhất. Để thiết kế và gia công một bộ bánh răng chính xác, việc hiểu rõ cấu tạo modun bánh răng là yêu cầu tiên quyết. Modun không chỉ là một thông số kỹ thuật đơn lẻ mà còn là cơ sở để xác định toàn bộ hình học của răng, ảnh hưởng trực tiếp đến khả năng chịu tải, tỷ số truyền và độ bền của hệ thống. Bài viết này sẽ phân tích chuyên sâu mọi khía cạnh liên quan đến cấu tạo modun bánh răng, từ định nghĩa cơ bản, các thành phần chính, cho đến cách đọc hiểu bản vẽ và ứng dụng thực tế.
Tổng Quan Về Cấu Tạo Modun Bánh Răng Và Vai Trò Của Nó
Modun (ký hiệu m) là thông số cơ bản nhất trong hệ thống bánh răng, đặc biệt là bánh răng thân khai. Về mặt hình học, cấu tạo modun bánh răng thực chất là tỷ lệ giữa bước răng (p) trên vòng chia và số pi (π). Nói cách khác, m = p/π. Thông số này quyết định kích thước răng: modun càng lớn, răng càng to và khỏe. Cấu tạo của một bánh răng bao gồm nhiều yếu tố liên quan đến modun như đường kính vòng chia, đường kính đỉnh răng, chiều cao răng và khoảng cách tâm trục. Hiểu đúng về modun giúp kỹ sư lựa chọn được bộ truyền động phù hợp với yêu cầu tải trọng và không gian lắp đặt.
Modun được định nghĩa bằng công thức: m = p / π, trong đó p là bước răng (khoảng cách giữa hai răng kề nhau trên vòng tròn chia). Bước răng có đơn vị là mm, do đó modun cũng có đơn vị mm. Bộ tiêu chuẩn modun thông dụng (theo ISO 54) bao gồm các giá trị như 1, 1.25, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10… Việc chọn modun phải nằm trong dãy tiêu chuẩn để đảm bảo khả năng chế tạo bằng dao phay hoặc dao xọc răng.

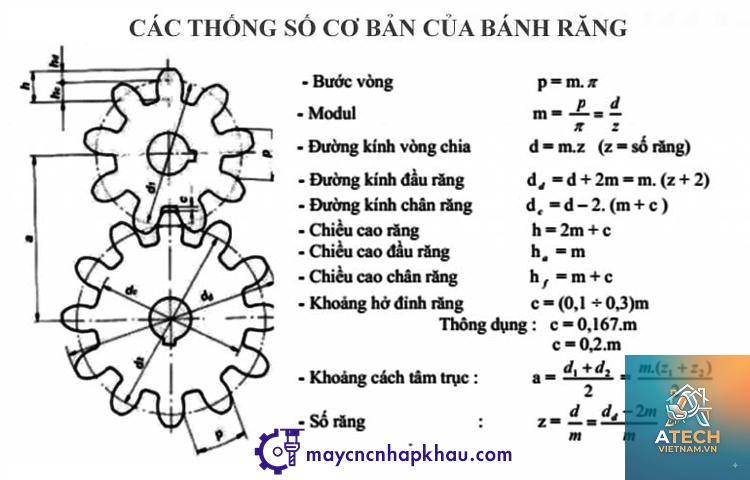

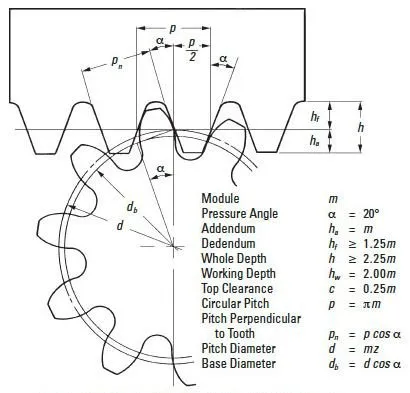

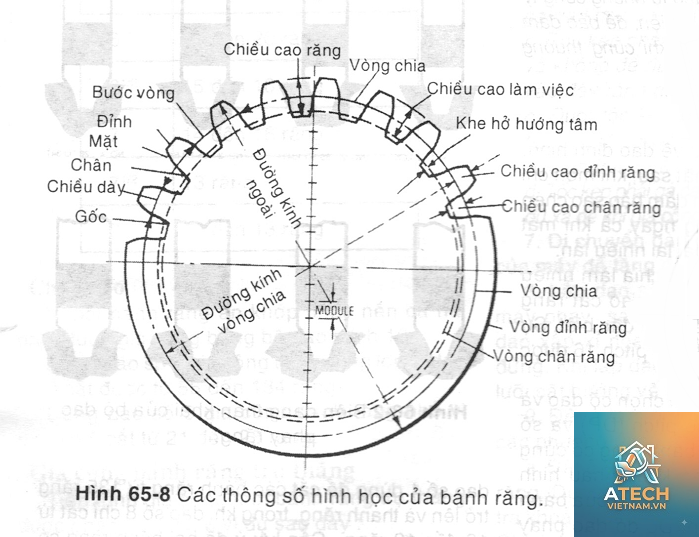

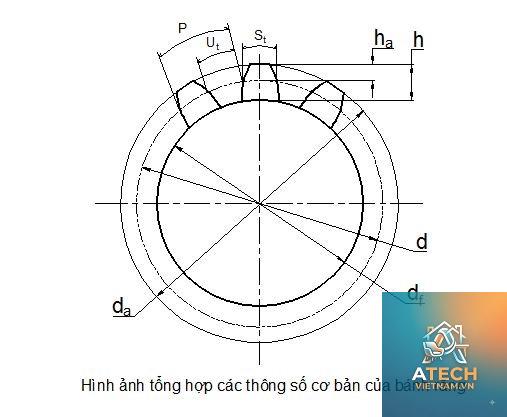

Các thông số hình học liên quan trực tiếp đến modun

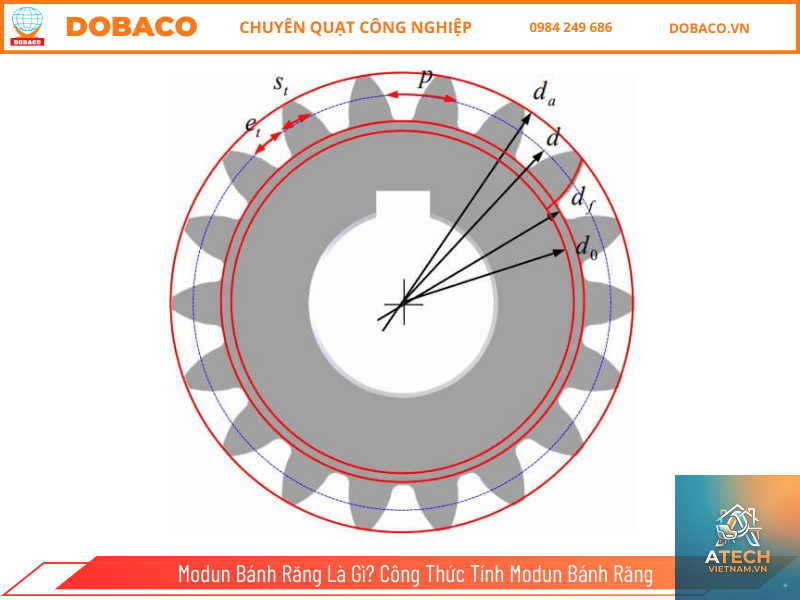

Đường kính vòng chia (d): d = m × Z (Z là số răng). Đây là đường tròn cơ sở để xác định kích thước các phần khác.
Đường kính vòng đỉnh (da): da = d + 2m = m(Z + 2) với răng tiêu chuẩn.
Đường kính vòng chân (df): df = d – 2,5m = m(Z – 2,5) đối với răng có khe hở chân răng tiêu chuẩn.
Chiều cao răng (h) bằng tổng chiều cao đầu răng (ha = m) và chiều cao chân răng (hf = 1,25m).
Phân Loại Cấu Tạo Modun Bánh Răng Theo Tiêu Chuẩn
Modun bánh răng được phân loại theo nhiều tiêu chí khác nhau. Modun hệ mét có giá trị tròn, dễ tính toán và gia công. Các kích thước răng được đo bằng milimet. Hầu hết các bản vẽ kỹ thuật hiện nay đều ghi thông số modun theo hệ mét.
Modun hệ inch (Diametral Pitch – DP)
Hệ thống này dùng chủ yếu ở Mỹ và Anh. Diametral Pitch (DP) là số răng trên một inch đường kính vòng chia. Công thức chuyển đổi: m = 25,4 / DP. Ví dụ, bánh răng DP 8 tương đương modun m ≈ 3,175 mm. Cấu tạo modun bánh răng theo hệ DP có kích thước răng nhỏ hơn so với hệ mét cùng số răng.
Modun không tiêu chuẩn
Trong một số ứng dụng đặc biệt (ô tô đua, máy công cụ chính xác), người ta sử dụng modun không nằm trong dãy tiêu chuẩn nhằm tối ưu tỷ số truyền hoặc giảm trọng lượng. Tuy nhiên, việc này đòi hỏi phải chế tạo dao riêng, chi phí cao.
Bảng So Sánh Cấu Tạo Modun Bánh Răng Giữa Hệ Mét Và Hệ Inch
Đặc điểm
Hệ mét (m)
Hệ inch (DP)
Đơn vị
mm
1/inch
Công thức cơ bản
m = p/π
DP = Z/d (d tính bằng inch)
Kích thước răng
Tỷ lệ thuận với m
Tỷ lệ nghịch với DP
Tiêu chuẩn phổ biến
ISO, DIN, JIS
AGMA, ANSI
Ví dụ
m=2 => d=2Z (mm)
DP=10 => d=Z/10 (inch)
Quy Trình Xác Định Cấu Tạo Modun Bánh Răng Từ Bản Vẽ
Khi nhận một bản vẽ bánh răng, kỹ sư cần thực hiện các bước sau để xác định modun:
Đọc thông số trên bản vẽ: Thông thường modun được ghi trực tiếp trong khung tên hoặc trong bảng thông số kỹ thuật.
Đo đường kính vòng chia (nếu không có số liệu): Sử dụng thước cặp hoặc máy đo tọa độ. Vòng chia không hiện hữu trên thực tế, phải tính từ đường kính đỉnh và số răng: d = da – 2m (cần giải phương trình với ẩn m).
Kiểm tra bước răng: Dùng panme đo bước hoặc thước răng để đo p, sau đó tính m = p/π. Làm tròn về giá trị tiêu chuẩn gần nhất.
Xác nhận hệ modun: Nếu kết quả không tròn, có thể răng thuộc hệ DP. Tính thử DP = 25,4/m để kiểm tra.
Lợi Ích Và Hạn Chế Khi Lựa Chọn Cấu Tạo Modun Bánh Răng
Lợi ích
Chuẩn hóa và thay thế dễ dàng: Modun tiêu chuẩn cho phép sử dụng dao phay có sẵn, giảm thời gian và chi phí gia công.
Tối ưu khả năng chịu tải: Chọn modun lớn hơn giúp răng dày hơn, tăng diện tích tiếp xúc và sức bền uốn.
Tính toán đơn giản: Các công thức hình học đều liên quan tuyến tính đến modun, dễ lập trình CNC.
Hạn chế
Hạn chế về không gian: Với cùng số răng, modun lớn đồng nghĩa với bánh răng to hơn, khó bố trí trong hộp giảm tốc nhỏ gọn.
Khó tích hợp với hệ inch: Nếu máy móc sử dụng hỗn hợp hai hệ, phải tính toán chuyển đổi phức tạp.
Ít linh hoạt khi thiết kế tối ưu: Đôi khi modun tiêu chuẩn không đáp ứng tỷ số truyền chính xác tuyệt đối, phải dùng bánh răng dịch chỉnh.
Ứng Dụng Thực Tế Của Cấu Tạo Modun Bánh Răng Trong Các Ngành
Kiến thức về cấu tạo modun bánh răng được áp dụng rộng rãi trong:
Ngành ô tô: Hộp số, cầu chủ động, hệ thống lái. Ví dụ, bánh răng trong hộp số thường có modun từ 1.5 đến 3.
Máy công cụ: Bánh răng thay đổi tốc độ trong máy tiện, phay có modun chính xác từ 0.5 đến 6.
Thiết bị năng lượng: Tuabin gió, máy phát điện sử dụng bánh răng modun lớn (m = 8-20) để chịu tải trọng cao.
Robot và tự động hóa: Bánh răng nhỏ modun 0.3-1.5 dùng trong cơ cấu chấp hành chính xác.
Sai Lầm Thường Gặp Khi Làm Việc Với Cấu Tạo Modun Bánh Răng Và Cách Khắc Phục
Nhầm lẫn giữa modun và bước răng: Nhiều người cho rằng bước răng càng lớn thì modun càng lớn, nhưng cần nhớ m = p/π. Sai lầm này dẫn đến chọn sai dao.
Không kiểm tra khe hở chân răng: Khi gia công, nếu không tính đúng chiều cao chân răng (1,25m), bánh răng có thể bị kẹt hoặc mòn nhanh.
Sử dụng modun không tiêu chuẩn mà không tính toán dao cắt: Gây khó khăn khi thay thế và tăng chi phí.
Bỏ qua sai số làm tròn khi tính từ bước răng đo được: Nên đo nhiều răng rồi lấy trung bình, hoặc dùng máy đo chuyên dụng.
Cách khắc phục: Luôn tra cứu bảng modun tiêu chuẩn trước khi thiết kế, sử dụng phần mềm mô phỏng (Kisssoft, SolidWorks) để kiểm tra ăn khớp, và tham khảo tiêu chuẩn DIN 867 hoặc ISO 53.
Lưu Ý Quan Trọng Khi Thiết Kế Và Gia Công Cấu Tạo Modun Bánh Răng
Chọn modun dựa trên mômen xoắn: Đối với tải trọng lớn, ưu tiên modun cao hơn để tăng độ bền uốn.
Kiểm tra ăn khớp: Hai bánh răng chỉ ăn khớp được khi cùng modun và cùng hệ (mét hoặc inch).
Dung sai chế tạo: Theo tiêu chuẩn chất lượng Q (DIN 3962), dung sai khoảng cách tâm và độ dày răng phải phù hợp với cấp chính xác.
Xử lý nhiệt: Modun càng lớn, nhiệt luyện càng khó đồng đều. Cần tính toán lượng dư gia công sau khi tôi.
Modun là thông số tỉ lệ quyết định kích thước hình học của răng bánh răng. Nó quan trọng vì liên quan trực tiếp đến sức bền, tỷ số truyền và khả năng thay thế linh kiện.
Làm thế nào để đo modun của một bánh răng đã có?
Có hai cách phổ biến: đo bước răng p rồi tính m = p/π, hoặc đo đường kính đỉnh răng và đếm số răng, áp dụng công thức da = m(Z+2) suy ra m. Sau đó so sánh với bảng modun tiêu chuẩn.
Phân biệt modun và bước răng?
Bước răng p là khoảng cách giữa hai răng liên tiếp (đo dọc theo vòng chia). Modun m = p/π. Cả hai đều mô tả độ lớn của răng, nhưng modun là thông số chuẩn hóa, còn bước răng là giá trị đo được.
Có thể thay thế bánh răng modun 2 bằng modun 2.5 được không?
Không, vì hai bộ bánh răng có modun khác nhau sẽ không ăn khớp. Nếu thay, phải thay cả cặp bánh răng và điều chỉnh khoảng cách tâm trục.
Modun ảnh hưởng thế nào đến tỷ số truyền?
Tỷ số truyền phụ thuộc vào số răng hai bánh, không phụ thuộc vào modun. Tuy nhiên, modun ảnh hưởng đến kích thước bánh răng và khoảng cách tâm.
Kết Luận
Nắm vững cấu tạo modun bánh răng là nền tảng để làm chủ thiết kế và gia công các hệ thống truyền động cơ khí. Từ khái niệm modun mét, inch, đến các thông số hình học và quy trình xác định modun thực tế, mỗi kỹ sư đều cần hiểu sâu để tránh sai lầm khi tính toán và chọn dao. Với sự phát triển của công nghệ CAD/CAM, việc mô phỏng và kiểm tra ăn khớp dựa trên modun đã trở nên dễ dàng hơn, nhưng kiến thức nền về cấu tạo vẫn là yếu tố quyết định chất lượng sản phẩm. Áp dụng đúng modun sẽ giúp tối ưu hiệu suất, tăng tuổi thọ và giảm chi phí bảo trì cho mọi hệ thống bánh răng.
