Panme (micrometer) là một trong những dụng cụ đo lường cơ khí chính xác nhất, thường được sử dụng trong các ngành gia công cơ khí, sản xuất linh kiện, và kiểm tra chất lượng. Làm chủ cách đọc thước panme sẽ giúp bạn nâng cao độ chính xác khi đo đạc, giảm sai sót trong sản xuất. Bài viết này sẽ hướng dẫn bạn một cách bài bản và chuyên sâu nhất về kỹ năng này.
Panme là gì? Tại sao cần biết cách đọc thước panme chính xác?
Panme là dụng cụ đo kích thước với độ chính xác đến 0.01mm hoặc 0.001mm (micromet). Khác với thước cặp (caliper), panme sử dụng cơ chế vít vi sai để cho phép đo những chi tiết có dung sai rất nhỏ. Việc đọc sai giá trị trên panme có thể dẫn đến phế phẩm, lãng phí nguyên liệu và thời gian.
Đối với thợ cơ khí, kỹ thuật viên QC, hay sinh viên ngành cơ khí, nắm vững cách đọc thước panme là kỹ năng bắt buộc. Một panme tiêu chuẩn bao gồm thân chính có vạch chia (thang chính), thang phụ (thang du xích) trên ống quay, và các bộ phận như đầu đo cố định, đầu đo di động, khóa hãm, và núm vặn lực.

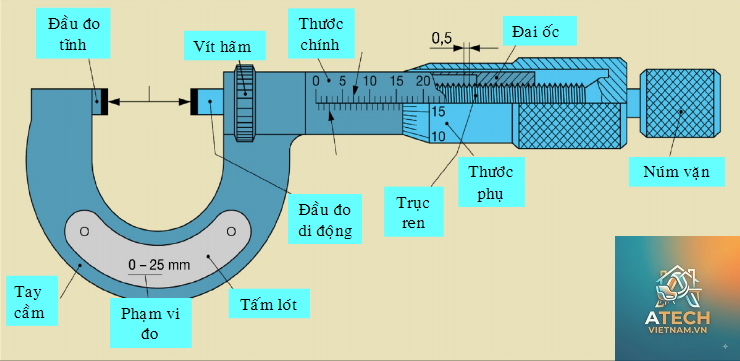

Cấu tạo và nguyên lý hoạt động của panme
Trước khi đi vào cách đọc thước panme, bạn cần hiểu cấu tạo của nó. Một panme cơ bản gồm:
Thân panme (khung chữ U): Phần khung cứng vững, thường làm bằng thép hợp kim hoặc gang chịu nhiệt.
Đầu đo cố định (Anvil): Nằm bên trái thân, là điểm tựa khi đo.
Đầu đo di động (Spindle): Phần di chuyển khi xoay ống quay, tiếp xúc với vật cần đo.
Ống thân chính (Sleeve): Nằm cố định, có khắc vạch chia thang chính (thường là vạch 0.5mm và 1mm).
Ống quay (Thimble): Phần xoay tròn, có khắc vạch thang phụ (thường 50 vạch cho panme 0.01mm).
Núm vặn lực (Ratchet stop): Đảm bảo lực đo đều, tránh làm biến dạng vật đo.
Khóa hãm (Lock nut): Giữ cố định đầu đo sau khi đo xong để đọc kết quả.
Nguyên lý: Khi ống quay xoay một vòng, đầu đo di động dịch chuyển một khoảng bằng bước vít (thường là 0.5mm). Trên ống quay có 50 vạch, mỗi vạch tương ứng 0.01mm.
Hướng dẫn chi tiết cách đọc thước panme cho người mới
Để đọc chính xác giá trị trên panme, bạn thực hiện theo ba bước cơ bản sau đây. Các bước này áp dụng cho cả panme ngoài, panme trong và panme đo sâu.

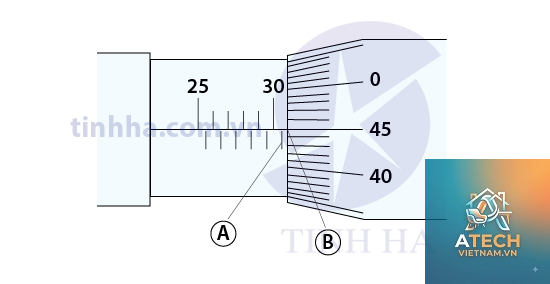

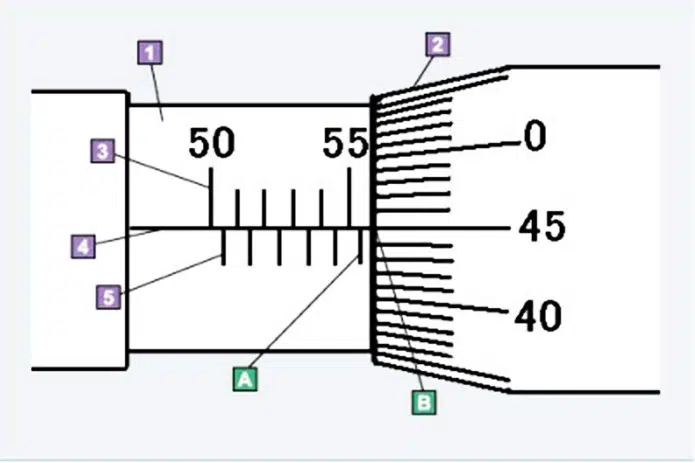

Bước 1: Đọc giá trị trên thang chính (Sleeve)
Thang chính nằm trên ống thân (sleeve). Đối với panme hệ mét, vạch chia trên thang chính thường là 1mm và 0.5mm. Các vạch nằm phía trên đường chuẩn (horizontal line) là vạch 1mm. Các vạch nằm phía dưới đường chuẩn là vạch 0.5mm. Đọc phần nguyên milimet và nửa milimet trước.
Ví dụ: Nếu mép trái của ống quay nằm sau vạch 5mm và vạch 0.5mm, bạn đọc được 5.5mm.
Bước 2: Đọc giá trị trên thang phụ (Thimble)
Thang phụ nằm trên ống quay (thimble). Panme tiêu chuẩn có 50 vạch chia, mỗi vạch tương ứng 0.01mm. Xác định vạch nào trên thang phụ trùng khớp hoặc nằm gần nhất với đường chuẩn ngang trên thang chính. Nhân số vạch đó với 0.01mm.
Ví dụ: Vạch thứ 25 trên thang phụ trùng với đường chuẩn, bạn có 25 x 0.01 = 0.25mm.

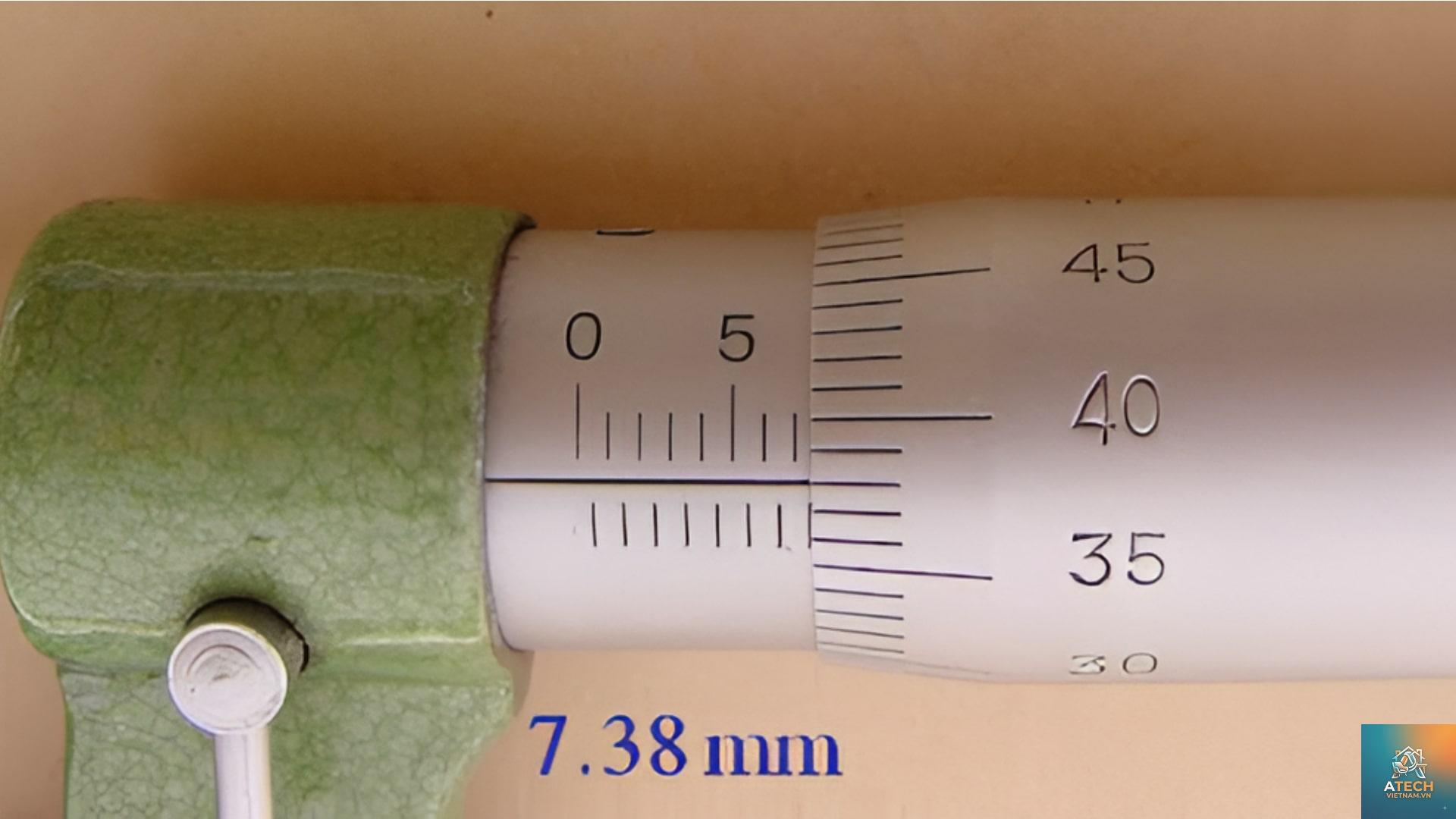

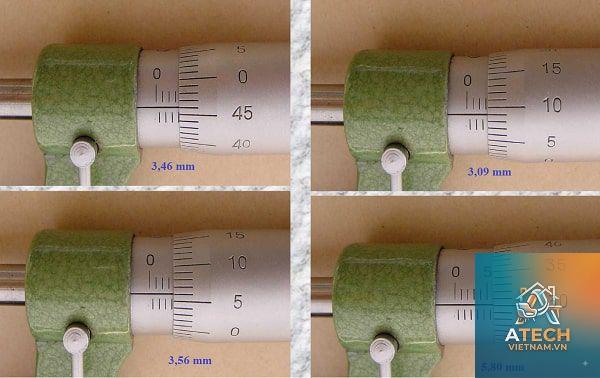

Bước 3: Cộng tổng giá trị
Kết quả cuối cùng = giá trị thang chính + giá trị thang phụ.
Ví dụ cụ thể: Giả sử vạch thang chính cho thấy 7.5mm, vạch thang phụ chỉ 0.28mm (vạch 28). Kết quả đo là: 7.5 + 0.28 = 7.78mm.
Cách đọc thước panme với mặt đồng hồ (Dial micrometer)
Ngoài panme cơ truyền thống, có loại panme tích hợp mặt đồng hồ (dial indicator) hiển thị trực tiếp phần lẻ micromet. Cách đọc thước panme loại này nhanh hơn vì bạn chỉ cần đọc phần nguyên trên thang chính và cộng với giá trị trên mặt đồng hồ. Tuy nhiên, vẫn cần hiểu nguyên lý để kiểm tra độ chính xác của thiết bị.
Bảng so sánh các loại panme phổ biến
Loại panme
Khoảng đo
Độ chính xác
Ứng dụng chính
Panme ngoài (Outside micrometer)
0-25mm, 25-50mm, 50-75mm…
±0.001mm đến ±0.01mm
Đo đường kính ngoài, độ dày tấm phẳng
Panme trong (Inside micrometer)
Tùy loại, thường mở rộng bằng que nối
±0.005mm
Đo đường kính lỗ, rãnh trong
Panme đo sâu (Depth micrometer)
0-25mm, 0-50mm…
±0.01mm
Đo chiều sâu rãnh, lỗ khoan
Panme đo ren (Thread micrometer)
Theo từng bước ren
±0.01mm
Đo đường kính đỉnh ren, chân ren
Những sai lầm thường gặp khi đọc thước panme và cách tránh
Ngay cả thợ có kinh nghiệm đôi khi vẫn mắc phải các lỗi cơ bản. 5mm trên thang chính
Nhiều người chỉ nhìn vạch 1mm dễ thấy mà bỏ qua vạch 0.5mm nằm phía dưới. Luôn kiểm tra xem mép ống quay đã đi qua vạch 0.5mm chưa. Nếu chưa, phần nguyên chỉ là số nguyên mm.
Sai lầm 2: Không hiệu chuẩn panme trước khi đo
Trước khi đo, cần kiểm tra panme ở vị trí zero (hai đầu đo chạm nhau hoặc dùng căn mẫu). Nếu kim không về 0, phải điều chỉnh hoặc tính sai số. Đây là bước cực kỳ quan trọng trong cách đọc thước panme chính xác.
Sai lầm 3: Dùng lực đo không đều
Không sử dụng núm vặn lực (ratchet stop) dẫn đến lực đo thay đổi, làm biến dạng chi tiết hoặc panme. Luôn xoay núm cho đến khi nghe tiếng lách tách.
Sai lầm 4: Đọc nhầm thang phụ do thị sai
Khi đọc vạch trên ống quay, cần nhìn thẳng góc với mặt số. Nhìn nghiêng dễ dẫn đến sai số 1-2 vạch (tương đương 0.01-0.02mm).
Ứng dụng thực tế của panme trong sản xuất
Panme được sử dụng rộng rãi trong các ngành đòi hỏi độ chính xác cao:
Gia công cơ khí chính xác: Đo đường kính trục, chiều dày thành ống, độ dày phôi sau tiện, phay, mài.
Sản xuất linh kiện điện tử: Đo độ dày wafer silicon, lá kim loại mỏng, linh kiện SMT.
Kiểm tra chất lượng (QC): Xác định kích thước phế phẩm so với bản vẽ kỹ thuật.
Ngành nhựa và cao su: Đo độ dày màng nhựa, tấm cao su, chiều dày thành sản phẩm đúc.
Ngành y tế: Đo kích thước các bộ phận cấy ghép, dụng cụ phẫu thuật.
Lưu ý quan trọng khi sử dụng và bảo quản panme
Để duy trì độ chính xác của panme và đảm bảo cách đọc thước panme luôn đúng, cần tuân thủ các nguyên tắc sau:
Luôn lau sạch bề mặt đầu đo và vật đo trước khi sử dụng. Bụi bẩn hoặc dầu mỡ sẽ làm sai lệch kết quả.
Không đo vật đang quay trên máy hoặc vật có nhiệt độ cao. Nhiệt độ ảnh hưởng đến độ giãn nở kim loại.
Sau khi sử dụng, nới lỏng đầu đo một chút để tránh biến dạng ren vít vi sai.
Bảo quản trong hộp có lót mút, tránh ẩm và va đập.
Kiểm tra định kỳ và hiệu chuẩn panme tại phòng đo lường chuyên dụng (ít nhất 6 tháng/lần).
Câu hỏi thường gặp về cách đọc thước panme
Làm thế nào để đọc panme có độ chính xác 0.001mm (micromet)?
Panme micromet có thang phụ chia thành 100 vạch hoặc có thêm vạch Vernier thứ hai. Cách đọc tương tự, nhưng cần xác định vạch thứ hai này để lấy giá trị phần nghìn mm. Một số panme kỹ thuật số cho kết quả trực tiếp.
Cách đọc thước panme khi thang phụ không trùng với đường chuẩn?
Đọc vạch gần nhất với đường chuẩn. Nếu vạch nằm giữa hai vạch, ước lượng giá trị đến 0.005mm đối với panme thường. Panme chất lượng cao có thể đọc chính xác đến 0.002mm.
Panme inch (hệ Anh) đọc như thế nào?
Thang chính inch có vạch chia 0.025 inch, thang phụ thường có 25 vạch, mỗi vạch 0.001 inch. Cách đọc tương tự như panme hệ mét, chỉ khác đơn vị.
Tại sao sau khi đo, kết quả không khớp với thước cặp?
Panme chính xác hơn thước cặp từ 10 đến 20 lần. Nếu hai kết quả chênh lệch, có thể do thước cặp hoặc panme chưa được hiệu chuẩn, hoặc do lực đo khác nhau. Tin tưởng kết quả từ panme hơn nếu thiết bị đã được kiểm định.
Hướng dẫn cách đọc thước panme kỹ thuật số
Panme điện tử hiển thị kết quả trên màn hình LCD, giúp cách đọc thước panme trở nên dễ dàng hơn. Tuy nhiên, bạn vẫn nên hiểu cách đọc thang cơ để kiểm tra chéo. Panme kỹ thuật số cho phép chuyển đổi giữa mm và inch, cộng/trừ sai số, giữ giá trị (hold). Khi pin yếu, kết quả có thể nhấp nháy hoặc sai, cần thay pin ngay.
Lợi ích của việc thành thạo cách đọc thước panme
Nâng cao độ chính xác: Đo đạc đến 0.01mm, đáp ứng tiêu chuẩn kỹ thuật khắt khe.
Tiết kiệm chi phí: Giảm tỷ lệ phế phẩm nhờ kiểm soát kích thước sát với bản vẽ.
Tăng uy tín chuyên môn: Kỹ năng này được đánh giá cao trong ngành cơ khí và sản xuất.
Khả năng làm việc độc lập: Tự kiểm tra chất lượng sản phẩm mà không phụ thuộc hoàn toàn vào phòng QC.
Kết luận
Cách đọc thước panme là kỹ năng tưởng chừng đơn giản nhưng cần sự tỉ mỉ và hiểu biết về nguyên lý hoạt động của thiết bị. Bằng cách tuân thủ quy trình ba bước: đọc thang chính, đọc thang phụ, cộng kết quả, bạn có thể tự tin đo đạc với độ chính xác cao. Đừng quên hiệu chuẩn panme trước khi sử dụng và bảo quản đúng cách. Nếu bạn đang học nghề cơ khí hoặc làm việc trong lĩnh vực sản xuất, hãy dành thời gian luyện tập đọc panme trên các thiết bị thực tế. Kỹ năng này sẽ trở thành bản năng, giúp bạn làm chủ mọi phép đo trong công việc.
