Trong lĩnh vực gia công cơ khí và sản xuất công nghiệp, khuôn đúc đóng vai trò then chốt quyết định chất lượng, độ chính xác và chi phí của sản phẩm. Việc hiểu rõ các loại khuôn đúc không chỉ giúp kỹ sư lựa chọn công nghệ phù hợp mà còn tối ưu hóa quy trình sản xuất. Từ khuôn cát truyền thống đến khuôn áp lực hiện đại, mỗi loại đều có đặc tính, ưu nhược điểm và phạm vi ứng dụng riêng. Bài viết này sẽ phân tích chi tiết từng loại khuôn đúc, giúp bạn nắm bắt toàn bộ bức tranh về công nghệ đúc kim loại.
Khuôn đúc là khoang rỗng được tạo hình theo thiết kế, dùng để chứa kim loại lỏng hoặc vật liệu nóng chảy, sau khi đông đặc sẽ tạo thành sản phẩm có hình dạng mong muốn. Có nhiều tiêu chí để phân loại các loại khuôn đúc, dựa trên vật liệu làm khuôn, phương pháp tạo hình, số lần sử dụng, hoặc công nghệ đúc cụ thể.
Phân loại theo vật liệu chế tạo khuôn
Đây là tiêu chí quan trọng nhất vì nó ảnh hưởng trực tiếp đến nhiệt độ chịu đựng, độ bền và chi phí. Các loại khuôn đúc chính bao gồm:
Khuôn cát: Sử dụng cát trộn chất kết dính, chịu nhiệt tốt, chi phí thấp.
Khuôn kim loại: Làm từ thép hợp kim hoặc gang, độ bền cao, dùng cho sản xuất hàng loạt.
Khuôn thạch cao: Từ thạch cao, cho bề mặt mịn, thích hợp đúc mẫu.
Khuôn gốm: Chịu nhiệt siêu cao, dùng cho hợp kim đặc biệt.
Phân loại theo số lần sử dụng
Một cách phân loại các loại khuôn đúc phổ biến khác là dựa trên tuổi thọ:
Khuôn đúc tạm thời: Chỉ dùng một lần, phải phá khuôn để lấy sản phẩm (ví dụ: khuôn cát, khuôn vỏ mỏng).
Khuôn đúc vĩnh cửu: Dùng nhiều lần, thường bằng kim loại, có thể tái sử dụng hàng nghìn chu kỳ.
Khuôn bán vĩnh cửu: Kết hợp giữa lõi cát và khuôn kim loại, tuổi thọ trung bình.
Phân tích chi tiết các loại khuôn đúc cơ bản nhất

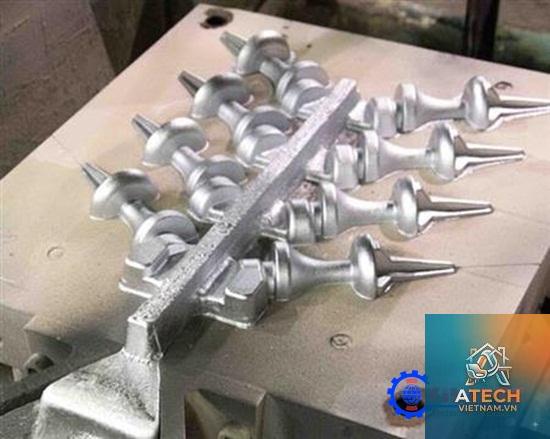

1. Khuôn đúc cát – công nghệ lâu đời và linh hoạt nhất
Đúc trong khuôn cát chiếm khoảng 70% tổng sản lượng đúc trên thế giới. Nguyên lý đơn giản: tạo mẫu từ gỗ, nhựa hoặc kim loại, sau đó dùng mẫu để tạo lòng khuôn trong hỗn hợp cát – đất sét. Sau khi rút mẫu, ta có khoang rỗng để rót kim loại lỏng.
Có ba dạng khuôn cát chính: khuôn cát tươi (chưa sấy), khuôn cát khô (được sấy trong lò) và khuôn cát CO2 (dùng khí CO2 làm đông cứng chất kết dính silicat). Mỗi dạng có ưu điểm riêng về độ chính xác và thời gian chế tạo.
Ưu điểm: Chi phí rất thấp, có thể đúc vật đúc cực lớn (hàng chục tấn), linh hoạt với mọi loại hợp kim sắt và phi sắt. Nhược điểm: Độ chính xác kích thước thấp (cấp chính xác IT12-IT16), bề mặt nhám, năng suất không cao nếu làm thủ công.

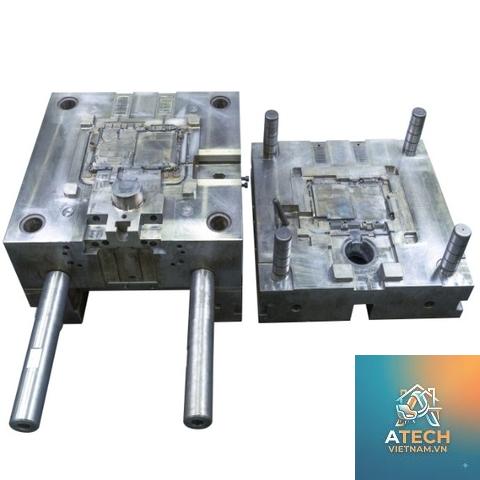

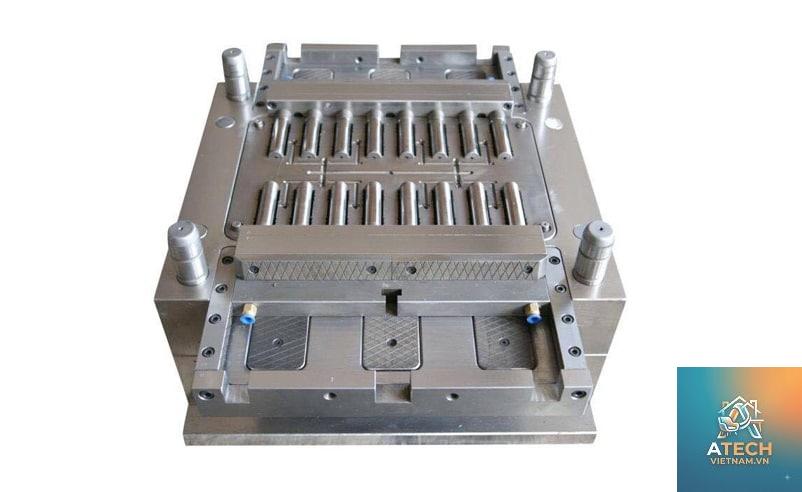

2. Khuôn đúc kim loại – giải pháp cho sản xuất hàng loạt
Khuôn đúc kim loại (còn gọi là khuôn vĩnh cửu) được chế tạo từ thép dụng cụ, gang hoặc hợp kim đồng. Kim loại lỏng được rót vào khuôn, sau đó sản phẩm được lấy ra mà không phá hủy khuôn. Có thể phân thành hai loại chính: khuôn đúc trọng lực (kim loại tự chảy nhờ trọng lực) và khuôn đúc áp lực thấp (dùng khí nén đẩy kim loại từ dưới lên).
So với khuôn cát, khuôn kim loại cho độ chính xác cao hơn (IT10-IT13), bề mặt sáng bóng, cơ tính sản phẩm tốt hơn do tốc độ nguội nhanh. Tuy nhiên, chi phí chế tạo khuôn cao, thời gian gia công lâu, phù hợp sản xuất từ vài trăm đến hàng chục nghìn sản phẩm.
Đặc tính
Khuôn cát
Khuôn kim loại
Chi phí khuôn
Thấp
Cao
Năng suất
Thấp – trung bình
Cao
Độ chính xác
Thô
Cao
Tuổi thọ khuôn
1 lần
5000-100.000 lần
Khối lượng vật đúc
Vài gram đến 300 tấn
Dưới 50 kg
3. Khuôn đúc mẫu chảy (đúc chính xác)
Đây là một trong những công nghệ tinh vi nhất trong các loại khuôn đúc. Quy trình bắt đầu bằng việc tạo mẫu bằng sáp, sau đó nhúng mẫu vào dung dịch gốm để tạo lớp vỏ. Khi vỏ gốm đủ dày, nung nóng để sáp chảy ra, để lại khoang rỗng hoàn hảo. Rót kim loại vào khuôn gốm này và sau khi nguội, phá vỏ để lấy sản phẩm.
Đúc mẫu chảy cho phép tạo ra các chi tiết cực kỳ phức tạp với độ chính xác lên tới IT8-IT9, bề mặt nhẵn (Ra 1.6-3.2 μm). Ứng dụng nhiều trong hàng không vũ trụ, nha khoa, chế tạo dụng cụ phẫu thuật và đồ trang sức. Hạn chế duy nhất là kích thước vật đúc nhỏ (thường dưới 10 kg) và chi phí cao.

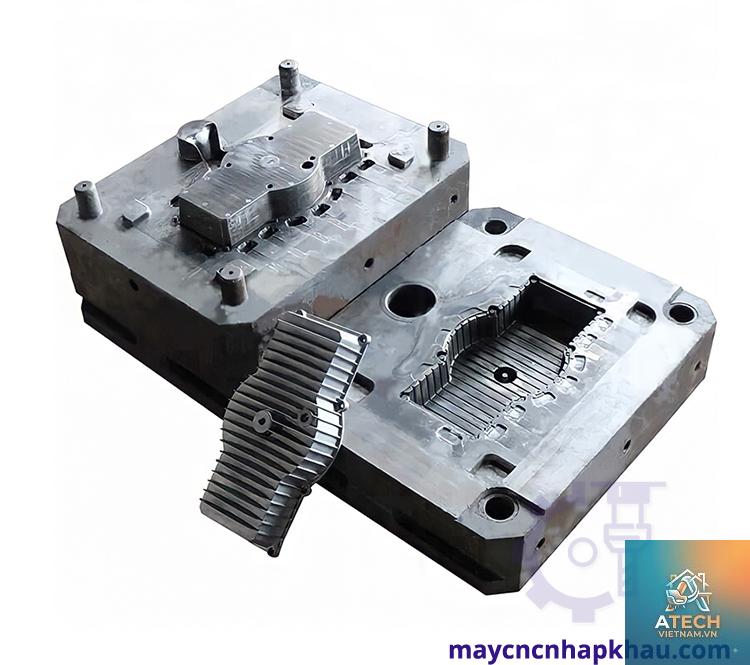

4. Khuôn đúc áp lực – tốc độ cao, độ chính xác tối đa
Khuôn đúc áp lực (die casting) sử dụng áp suất từ 30 đến 100 MPa để ép kim loại lỏng vào lòng khuôn thép với tốc độ rất cao. Có hai loại chính: buồng nóng (dùng cho hợp kim kẽm, magie) và buồng lạnh (dùng cho nhôm, đồng).
Các loại khuôn đúc áp lực hiện đại có thể cho năng suất 500-1000 sản phẩm/giờ. Độ chính xác đạt IT7-IT9, bề mặt cực mịn, thường không cần gia công cơ khí sau đúc. Ứng dụng phổ biến trong ngành ô tô (vỏ hộp số, piston), điện tử (vỏ máy tính, smartphone), thiết bị gia dụng.
Nhược điểm là chi phí khuôn rất đắt (hàng trăm triệu đến tỷ đồng), khó đúc vật đúc lớn, và dễ xảy ra khuyết tật rỗ khí nếu không kiểm soát thông số.
5. Khuôn đúc ly tâm
Đúc ly tâm sử dụng lực quay ly tâm để phân bố kim loại lỏng trong khuôn. Khuôn thường có dạng hình trụ, quay quanh trục của nó. Kim loại được rót vào tâm khuôn, nhờ lực quay mà bám vào thành khuôn, tạo thành vật đúc rỗng.
Phương pháp này đặc biệt phù hợp để sản xuất ống gang, ống thép, bạc lót, bánh xe. Vật đúc có cấu trúc tinh thể đặc chắc, ít rỗ khí và tạp chất. Có ba dạng: đúc ly tâm thực (trục quay dọc), đúc ly tâm bán phần (trục nghiêng), và đúc ly tâm chân không.
So sánh tổng thể các loại khuôn đúc theo tiêu chí kỹ thuật
Loại khuôn
Vật liệu khuôn
Độ chính xác
Năng suất
Chi phí cho 1 sản phẩm
Ứng dụng chính
Khuôn cát
Cát + chất kết dính
Thấp
Thấp
Cực thấp
Đúc lớn, linh hoạt
Khuôn kim loại
Thép, gang
Trung bình
Cao
Trung bình
Sản xuất vừa và lớn
Khuôn mẫu chảy
Gốm
Cao
Trung bình
Cao
Chi tiết phức tạp
Khuôn áp lực
Thép dụng cụ
Rất cao
Rất cao
Thấp (nếu số lượng lớn)
Đại trà, chính xác cao
Khuôn ly tâm
Thép, gang
Trung bình
Trung bình
Thấp
Vật tròn xoay, ống
Ứng dụng thực tế của các loại khuôn đúc trong các ngành công nghiệp
Việc lựa chọn các loại khuôn đúc phụ thuộc vào yêu cầu kỹ thuật và quy mô sản xuất. Trong ngành sản xuất máy nông nghiệp, khuôn cát vẫn là lựa chọn hàng đầu cho các chi tiết lớn như thân máy, vỏ hộp số. Trong khi đó, ngành công nghiệp ô tô hiện đại sử dụng khuôn áp lực cho hơn 60% chi tiết nhôm, giúp giảm trọng lượng xe.
Một ví dụ điển hình là sản xuất bộ tản nhiệt động cơ bằng công nghệ đúc khuôn kim loại cho năng suất 150 sản phẩm/giờ, trong khi nếu dùng khuôn cát chỉ đạt 30 sản phẩm/ngày. Ngược lại, đối với cánh tuabin khí, đúc mẫu chảy là phương pháp duy nhất có thể tạo ra hình dạng khí động học phức tạp đến từng milimet.
Sai lầm thường gặp khi lựa chọn loại khuôn đúc
Chọn khuôn cát cho sản phẩm yêu cầu độ chính xác cao: Dẫn đến tốn thời gian gia công cơ khí và phế phẩm lớn.
Đầu tư khuôn áp lực cho sản lượng nhỏ: Chi phí khuôn sẽ đội lên rất cao, khó thu hồi vốn.
Bỏ qua đúc mẫu chảy cho sản phẩm có thành mỏng phức tạp: Các phương pháp khác không đáp ứng được yêu cầu.
Không xem xét yếu tố nhiệt độ nóng chảy: Khuôn thạch cao không chịu được nhiệt độ cao từ thép nóng chảy.
Dù chọn bất kỳ phương pháp nào, cần kiểm soát nhiệt độ nấu chảy kim loại và tốc độ rót. Với khuôn kim loại, phải sơn phủ bề mặt lòng khuôn bằng lớp sơn chịu nhiệt để tránh bám dính. Khuôn áp lực cần bảo trì thường xuyên, đặc biệt là hệ thống làm mát và xy lanh ép.
Đối với khuôn mẫu chảy, chất lượng lớp vỏ gốm quyết định độ chính xác của sản phẩm. Độ dày lớp vỏ cần đồng đều và có độ bền cơ học đủ để chịu áp lực khi rót. Khuôn cát cần kiểm soát độ ẩm và hàm lượng chất kết dính để tránh nổ khuôn.
Câu hỏi thường gặp về các loại khuôn đúc
Khuôn đúc nào cho độ chính xác cao nhất?
Khuôn đúc áp lực và khuôn đúc mẫu chảy cho độ chính xác cao nhất, với dung sai có thể đạt đến ±0.05 mm. Trong đó, đúc áp lực có ưu thế hơn về tốc độ sản xuất, còn đúc mẫu chảy phù hợp với hình dạng phức tạp.
Có thể tái sử dụng khuôn cát không?
Không, khuôn cát bị phá hủy khi lấy sản phẩm ra. Tuy nhiên, cát có thể được tái chế sau khi làm sạch chất kết dính và sàng lọc. Một số xưởng đúc có thể tái sử dụng đến 90% lượng cát.
Chi phí chế tạo khuôn đúc áp lực là bao nhiêu?
Tùy thuộc vào kích thước và độ phức tạp, giá có thể từ 5.000 USD đến 200.000 USD cho một bộ khuôn. Thời gian gia công từ 4 đến 16 tuần. Tuy nhiên, nếu sản lượng trên 50.000 sản phẩm, giá mỗi sản phẩm sẽ rất thấp.
Khuôn cát và khuôn thạch cao là lựa chọn tốt nhất cho thử nghiệm do chi phí thấp và thời gian chế tạo nhanh. Đúc mẫu chảy cũng được dùng nhưng chi phí mẫu sáp cao hơn.
Làm thế nào để kéo dài tuổi thọ khuôn kim loại?
Cần xử lý nhiệt bề mặt (thấm nitơ, thấm carbon), bôi trơn khuôn định kỳ, kiểm soát nhiệt độ khuôn trong khoảng 200-300°C, và tránh quá nhiệt cục bộ khi rót kim loại.
Kết luận
Hiểu biết sâu sắc về các loại khuôn đúc là nền tảng để tối ưu hóa quy trình sản xuất cơ khí. Mỗi loại khuôn – từ khuôn cát truyền thống, khuôn kim loại, khuôn mẫu chảy, khuôn áp lực đến khuôn ly tâm – đều có thế mạnh riêng. Không có giải pháp hoàn hảo cho mọi trường hợp. Điều quan trọng là đánh giá đúng nhu cầu về độ chính xác, khối lượng, hình dạng sản phẩm và ngân sách đầu tư.
Với sự phát triển của công nghiệp 4.0, các loại khuôn đúc đang được cải tiến với vật liệu composite chịu nhiệt và hệ thống mô phỏng dòng chảy bằng máy tính. Điều này giúp dự đoán và loại bỏ khuyết tật ngay từ giai đoạn thiết kế, nâng cao chất lượng sản phẩm cuối cùng. Nếu bạn đang có dự định đầu tư vào lĩnh vực đúc, hãy dành thời gian nghiên cứu kỹ các đặc tính của từng loại khuôn để đưa ra quyết định chính xác nhất.
