Trong ngành cơ khí chế tạo và xây dựng, bulong là một trong những chi tiết kết nối không thể thiếu. Việc hiểu rõ các loại bulong khác nhau giúp kỹ sư và thợ lắp ráp lựa chọn chính xác cho từng ứng dụng, đảm bảo độ an toàn và tuổi thọ công trình. Bài viết này sẽ phân tích chuyên sâu về từng chủng loại bulong, từ cấu tạo, vật liệu đến tiêu chuẩn kỹ thuật và ứng dụng thực tế, giúp bạn có cái nhìn toàn diện nhất.
Bulong Là Gì? Khái Niệm Cơ Bản Về Các Loại Bulong

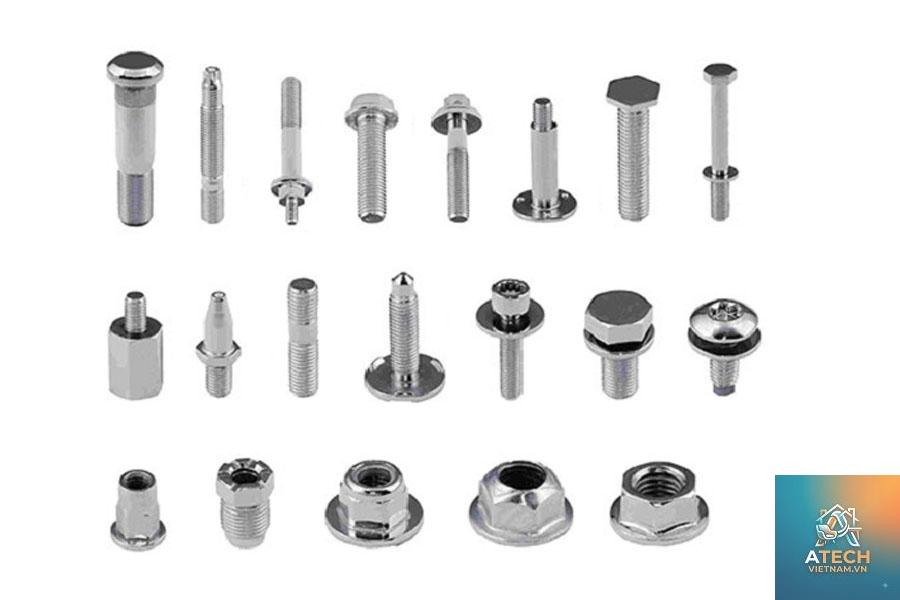

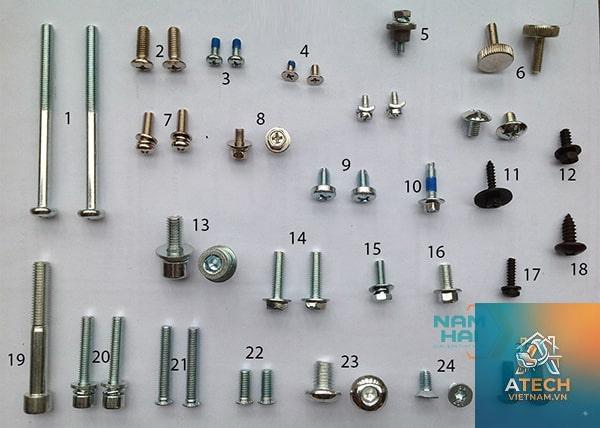

Bulong là một chi tiết máy dạng thanh trụ có ren ngoài, thường đi kèm với đai ốc (ê-cu) và vòng đệm. Chức năng chính của bulong là tạo ra lực siết chặt để ghép nối hai hoặc nhiều chi tiết với nhau. Đầu bulong thường có hình lục giác, hình vuông hoặc các dạng đặc biệt khác để hỗ trợ dụng cụ siết. Phân loại bulong dựa trên nhiều yếu tố: hình dạng đầu, kiểu ren, cấp bền, vật liệu chế tạo và tiêu chuẩn sản xuất. Mỗi yếu tố này quyết định khả năng chịu lực, môi trường làm việc và mục đích sử dụng của bulong.
Phân Loại Các Loại Bulong Theo Hình Dạng Đầu
Bulong lục giác (Hex Bolt)
Đây là loại bulong phổ biến nhất hiện nay. Đầu bulong có hình lục giác (6 cạnh), cho phép siết bằng cờ lê hoặc tuýp. Bulong lục giác thường được sử dụng trong kết cấu thép, máy móc công nghiệp, cầu đường và các ứng dụng yêu cầu lực siết lớn. Chúng có hai biến thể chính: bulong lục giác ngoài (Hex Head Bolt) và bulong lục giác chìm (Socket Head Cap Screw) – vốn dùng lục giác bên trong.
Bulong mắt (Eye Bolt)
Bulong mắt có đầu tạo thành vòng tròn, dùng để luồn cáp, dây hoặc móc treo. Chúng thường được gắn cố định vào tường, trần nhà hoặc thiết bị nặng để làm điểm neo. Khi sử dụng bulong mắt, cần chú ý đến hướng tải trọng, vì chúng chịu lực tốt nhất theo phương dọc trục thân bulong.
Bulong chữ U (U-Bolt)
Bulong chữ U có hình dáng cong như chữ U với hai đầu có ren. Chúng thường dùng để kẹp ống dẫn, đường ống vào dầm đỡ hoặc cố định cáp điện. Trong ngành giao thông, bulong chữ U dùng để gắn lò xo nhíp của xe tải vào trục. Vật liệu thường là thép cacbon mạ kẽm hoặc thép không gỉ để chống ăn mòn.
Bulong neo (Anchor Bolt / Expansion Bolt)
Bulong neo được thiết kế để gắn chặt vào nền bê tông hoặc tường gạch. Chúng hoạt động dựa trên cơ chế nở rộng khi siết chặt, tạo lực ma sát lớn giữa bulong và vật liệu nền. Có nhiều loại bulong neo: neo nở, neo hóa chất, neo kim loại. Loại này rất quan trọng trong việc cố định máy móc, kệ hàng, lan can cầu thang và các kết cấu xây dựng.
Bulong mũ (Coach Bolt / Carriage Bolt)
Bulong mũ có đầu tròn hoặc dẹt với phần dưới đầu có gờ vuông. Khi siết, gờ vuông này cắm vào vật liệu (thường là gỗ hoặc kim loại mềm) giúp bulong không bị xoay theo đai ốc. Chúng thường dùng trong lắp ráp đồ gỗ, sàn gỗ, và các kết cấu yêu cầu bề mặt đầu bulong nhẵn.
Phân Loại Các Loại Bulong Theo Cấp Bền Và Vật Liệu
Trong tiêu chuẩn ISO 898-1, bulong thép được phân thành nhiều cấp bền khác nhau. Cấp bền là thông số quan trọng quyết định tải trọng tối đa mà bulong có thể chịu được mà không bị phá hủy. Hai yếu tố chính là giới hạn chảy và giới hạn bền kéo.
| Cấp bền bulong | Giới hạn bền kéo (MPa) | Giới hạn chảy (MPa) | Ứng dụng chính |
|---|---|---|---|
| 4.6 | 400 | 240 | Kết cấu nhẹ, khung bao che |
| 5.6 | 500 | 300 | Máy móc thông thường |
| 8.8 | 800 | 640 | Kết cấu thép chịu lực, cầu đường |
| 10.9 | 1000 | 900 | Kết cấu đặc biệt, ô tô, tàu hỏa |
| 12.9 | 1200 | 1080 | Ứng dụng cường độ cao, hàng không |

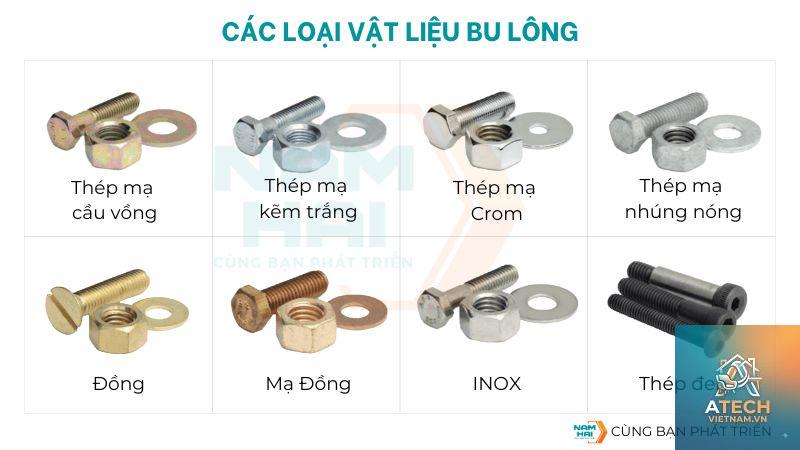

Vật liệu chế tạo cũng đa dạng: thép cacbon (mạ kẽm điện phân, mạ kẽm nhúng nóng), thép không gỉ (SS304, SS316), thép hợp kim, inox, đồng thau, nhôm. Mỗi loại vật liệu phù hợp với môi trường khác nhau. Ví dụ, bulong inox 316 được dùng trong môi trường biển vì khả năng chống ăn mòn muối vượt trội.
Phân Loại Các Loại Bulong Theo Kiểu Ren
Ren hệ mét (Metric Thread)
Ren hệ mét là tiêu chuẩn phổ biến nhất trên thế giới (ISO). Bước ren được đo bằng milimét. Các kích thước thông dụng: M6, M8, M10, M12, M16, M20. Bulong ren hệ mét có hai dạng: ren thô (coarse) và ren mịn (fine). Ren thô dễ chế tạo, lắp nhanh, thường dùng cho các ứng dụng thông thường. Ren mịn cho khả năng chịu lực tốt hơn, chống rung động cao hơn, thường dùng trong máy móc chính xác và ô tô.
Ren UNC/UNF (Hệ inch)
Hệ inch được dùng chủ yếu ở Mỹ và một số nước theo tiêu chuẩn ANSI. Ren UNC là ren thô, UNF là ren mịn. Kích thước bulong được ký hiệu bằng phân số inch, ví dụ 1/4-20UNC (đường kính 1/4 inch, 20 ren/inch). Khi nhập khẩu hoặc sửa chữa thiết bị Mỹ, cần chú ý không nhầm lẫn giữa hệ metric và inch.
Phân Loại Các Loại Bulong Theo Tiêu Chuẩn Sản Xuất
Trên thị trường hiện có nhiều tiêu chuẩn quốc tế về bulong, phổ biến nhất là:
- DIN (Deutsches Institut für Normung – Đức): DIN 933 (lục giác ngoài), DIN 912 (lục giác chìm), DIN 931 (lục giác ngoài có nửa ren).
- ISO (International Organization for Standardization): ISO 4014 tương đương DIN 931, ISO 4017 tương đương DIN 933.
- JIS (Japanese Industrial Standards – Nhật): JIS B 1180.
- ASTM (American Society for Testing and Materials – Mỹ): ASTM A325, A490 dùng cho kết cấu thép xây dựng.
- GB (Guobiao – Trung Quốc): GB/T 5780, GB/T 5781.
- Khả năng tháo lắp dễ dàng: Bulong cho phép tháo rời các bộ phận để bảo trì, sửa chữa hoặc tái chế.
- Chịu tải tốt: Bulong cường độ cao có thể chịu lực kéo và cắt rất lớn.
- Đa dạng chủng loại: Người dùng dễ dàng chọn đúng loại bulong phù hợp với yêu cầu kỹ thuật và môi trường làm việc.
- Chi phí hợp lý: So với hàn, sử dụng bulong thường nhanh hơn và tiết kiệm nhân công.
- Không chịu được nhiệt độ cao liên tục nếu không được thiết kế riêng (cần bulong chịu nhiệt đặc chủng).
- Dễ bị lỏng do rung động nếu không dùng vòng đệm hoặc keo hãm.
- Yêu cầu kỹ thuật siết chính xác, đặc biệt với bulong cường độ cao.
- Ăn mòn điện hóa khi ghép bulong bằng vật liệu khác nhau trong môi trường ẩm.
- Xác định rõ yêu cầu tải trọng (tĩnh, động, mỏi) để chọn cấp bền phù hợp.
- Xem xét môi trường làm việc (nhiệt độ, độ ẩm, hóa chất) để chọn vật liệu và lớp mạ thích hợp. Bulong inox 316 phù hợp môi trường biển, bulong thép mạ kẽm nhúng nóng chống gỉ sét ngoài trời.
- Kiểm tra tiêu chuẩn sản xuất: DIN, ISO, ASTM… để đồng bộ với thiết bị hiện có.
- Mua hàng từ nhà cung cấp uy tín, có chứng nhận xuất xứ và kiểm tra kích thước bằng thước cặp hoặc calip.
- Trong các ứng dụng an toàn cao (thang máy, cẩu trục, kết cấu chịu lực), chỉ sử dụng bulong mới, không dùng lại bulong đã qua sử dụng.
Khi lựa chọn các loại bulong cho dự án, cần xác định tiêu chuẩn phù hợp với yêu cầu thiết kế và điều kiện địa phương. Ví dụ, tại Việt Nam, bulong DIN và ISO được dùng phổ biến trong cơ khí chế tạo.
Các Loại Bulong Đặc Biệt – Ứng Dụng Chuyên Sâu
Bulong cường độ cao (High Strength Bolt – HSFG)
Đây là loại bulong dùng trong kết cấu thép chịu lực lớn, như cầu, nhà cao tầng, giàn khoan. Chúng có cấp bền từ 8.8 đến 12.9. Quá trình siết bulong cường độ cao phải kiểm soát chính xác lực siết bằng cờ lê lực hoặc phương pháp siết góc. Kết nối ma sát dùng bulong HSFG có khả năng chịu tải trọng động và mỏi tốt hơn hàn.
Bulong chịu cắt (Shear Bolt)
Bulong chịu cắt thường có phần thân không ren hoặc nửa ren để tránh tập trung ứng suất tại vị trí cắt. Chúng được thiết kế để chịu lực cắt ngang thân, thay vì lực kéo dọc trục. Được dùng nhiều trong kết cấu thép nhà xưởng, nơi liên kết chịu tải trọng cắt lớn.
Bulong hóa chất (Chemical Anchor Bolt)
Bulong hóa chất không dùng lực nở cơ học mà sử dụng keo epoxy hoặc polyester để gắn kết với bê tông. Chúng cho lực bám dính cực lớn, phù hợp cho các ứng dụng yêu cầu tải trọng nặng hoặc khoảng cách mép nhỏ. Thi công bulong hóa chất cần làm sạch lỗ khoan và chờ thời gian đóng rắn thích hợp.
Bulong tai (T-Bolt / T-Nut Bolt)
Bulong tai có đầu hình chữ T, thường dùng với rãnh T trên bàn máy CNC hoặc giá đỡ. Chúng cho phép di chuyển và khóa nhanh các chi tiết kẹp chặt trong gia công cơ khí. Đầu bulong trượt trong rãnh T, khi siết đai ốc sẽ kẹp chặt phôi.
Lợi Ích Và Hạn Chế Khi Sử Dụng Các Loại Bulong
Lợi ích nổi bật
Hạn chế cần lưu ý
So Sánh Các Loại Bulong Thông Dụng
| Loại bulong | Đặc điểm nhận dạng | Ứng dụng chính | Lưu ý khi sử dụng |
|---|---|---|---|
| Lục giác ngoài | Đầu 6 cạnh, siết bằng cờ lê | Kết cấu thép, máy móc | Cần vòng đệm để chống lỏng |
| Lục giác chìm | Đầu hình trụ, có lỗ lục giác trong | Thiết bị chính xác, khuôn mẫu | Yêu cầu tuýp lục giác chuyên dụng |
| Mắt | Đầu vòng tròn | Treo, neo cáp | Không dùng tải lệch tâm lớn |
| Chữ U | Thân cong chữ U | Kẹp ống, cố định đường ống | Chọn đường kính đúng với ống |
| Neo nở | Thân có vấu nở, đai ốc hình côn | Gắn vật nặng vào bê tông | Khoan lỗ đúng đường kính và độ sâu |
| Mũ (Coach Bolt) | Đầu tròn, gờ vuông dưới đầu | Gỗ, kim loại mềm | Phải khoan lỗ mồi trước |
Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng Các Loại Bulong
1. Nhầm lẫn giữa ren hệ mét và ren inch – Đây là lỗi phổ biến khi nhập khẩu bulong từ các nước khác nhau. Nếu không kiểm tra bước ren, bulong và đai ốc sẽ không vặn vào được hoặc bị lỏng lẻo.
2. Sử dụng bulong không đúng cấp bền – Chọn bulong cấp bền thấp cho kết cấu chịu tải lớn dẫn đến gãy hỏng. Ngược lại, dùng bulong cường độ cao quá mức cần thiết gây lãng phí chi phí.
3. Siết quá lực hoặc thiếu lực – Siết quá lực làm bulong bị dãn dẻo hoặc đứt, siết thiếu lực làm mối ghép bị lỏng, gây mất an toàn. Cần sử dụng dụng cụ siết có kiểm soát mô-men.
4. Bỏ qua vòng đệm và keo hãm – Trong môi trường rung động, vòng đệm lò xo hoặc keo hãm ren giúp bulong không bị tự tháo lỏng. Không nên bỏ qua chúng.
5. Lắp bulong vào lỗ khoan không phù hợp – Lỗ quá rộng làm mối ghép yếu, quá chật khiến bulong không vào hết ren. Cần tuân thủ dung sai lỗ khoan theo tiêu chuẩn.
Lưu Ý Quan Trọng Khi Lựa Chọn Các Loại Bulong
Câu Hỏi Thường Gặp Về Các Loại Bulong
Phân biệt bulong, vít và taro?
Bulong thường được lắp với đai ốc, vít được vặn trực tiếp vào lỗ ren có sẵn trên chi tiết, taro là dụng cụ để tạo ren lỗ. Trong thực tế, dân kỹ thuật thường gọi chung là ốc vít, nhưng về mặt kỹ thuật cần phân biệt để chọn cho đúng.
Làm thế nào để chọn đúng chiều dài bulong?
Chiều dài bulong được đo từ mặt dưới đầu đến đầu mút thân. Khi lắp ghép, phần ren lộ ra khỏi đai ốc tối thiểu 1-2 bước ren. Chiều dài thường được chọn sao cho tổng chiều dày vật kẹp cộng với chiều cao đai ốc và vòng đệm vừa đủ.
Bulong cường độ cao có phân biệt ren trái phải không?
Thông thường bulong có ren phải (vặn theo chiều kim đồng hồ). Bulong ren trái được dùng trong một số ứng dụng đặc biệt để tránh tự tháo lỏng do chuyển động quay. Ren trái thường được ký hiệu chữ LH trên đầu bulong.
Tại sao bulong mạ kẽm vẫn bị gỉ?
Lớp mạ kẽm bảo vệ bulong bằng cách hy sinh (ăn mòn trước thép). Khi lớp mạ bị trầy xước hoặc môi trường có tính axit mạnh, bulong sẽ bị gỉ. Vì vậy, trong môi trường hóa chất hoặc nước biển, nên chọn bulong inox hoặc bulong mạ kẽm nhúng nóng có lớp mạ dày.
Kết Luận
Việc nắm vững kiến thức về các loại bulong là yếu tố then chốt để đảm bảo an toàn và hiệu quả cho mọi công trình cơ khí và xây dựng. Từ bulong lục giác thông dụng đến bulong cường độ cao, bulong hóa chất, mỗi loại đều có thiết kế riêng phục vụ những mục đích cụ thể. Khi lựa chọn, cần kết hợp xem xét hình dạng đầu, cấp bền, vật liệu, kiểu ren và tiêu chuẩn sản xuất. Tránh các sai lầm cơ bản như nhầm ren, siết sai lực, bỏ qua vòng đệm. Đầu tư thời gian tìm hiểu và chọn đúng bulong sẽ giúp kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì và ngăn ngừa sự cố nguy hiểm.
