Khi bắt tay vào thiết kế hay cải tạo không gian sống, chắc hẳn Bài viết chuyên sâu này sẽ giải thích chi tiết từ khái niệm cơ bản đến các ứng dụng thực tế, giúp bạn tự tin đọc hiểu và sử dụng loại bản vẽ này.
Bản Vẽ Mặt Bằng Nội Thất Là Gì? Định Nghĩa Chi Tiết

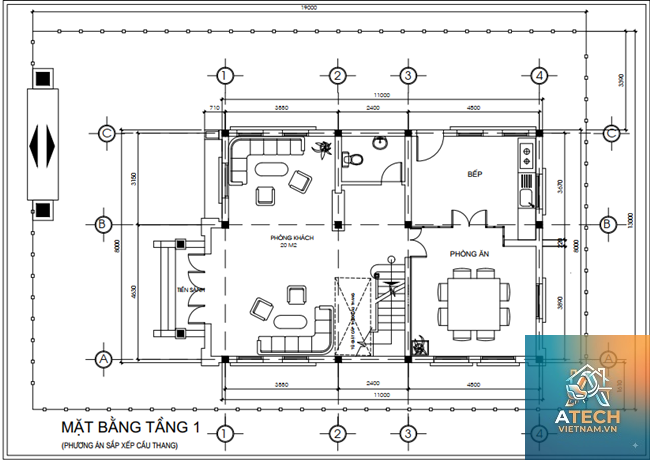

Bản vẽ mặt bằng nội thất (Interior Floor Plan) là một loại bản vẽ kỹ thuật hai chiều (2D) thể hiện cách bố trí không gian, đồ nội thất, thiết bị và các chi tiết cố định khác trong một khu vực cụ thể (phòng khách, phòng ngủ, bếp…) khi nhìn từ trên xuống. Nói một cách dễ hiểu, nó giống như một “tấm bản đồ” thu nhỏ của căn phòng, cho bạn thấy các bức tường, cửa đi, cửa sổ, và vị trí của từng món đồ như sofa, bàn ăn, giường ngủ.
Khác với bản vẽ kiến trúc tổng thể của toà nhà, bản vẽ mặt bằng nội thất tập trung vào khai thác công năng và thẩm mỹ bên trong không gian. Nó là công cụ giao tiếp chủ yếu giữa gia chủ, kiến trúc sư và nhà thầu thi công để đảm bảo mọi ý tưởng được hiểu đúng và thực hiện chính xác.
Các Thành Phần Cốt Lõi Trong Bản Vẽ Mặt Bằng Nội Thất
Một bản vẽ mặt bằng nội thất chuyên nghiệp thường bao gồm nhiều lớp thông tin. Đây là khung xương của không gian.
Kích thước và tỷ lệ: Ghi chú chiều dài, chiều rộng của phòng và khoảng cách giữa các đồ vật. Tỷ lệ phổ biến thường là 1:50, 1:100 (trên giấy A4/A3).
Đồ nội thất cố định và di động:Ghế, bàn, tủ, giường, bồn tắm, bếp… được ký hiệu bằng hình khối đơn giản hoặc ký hiệu chuyên ngành.
Hệ thống kỹ thuật: Vị trí ổ điện, công tắc, đèn, đường ống nước (nếu có trong bản vẽ nội thất chi tiết).
Chỉ dẫn không gian: Tên phòng (Phòng khách, Bếp, Phòng ngủ…), ký hiệu cửa mở, hướng lưu thông.
Chú thích và ký hiệu: Giải thích ý nghĩa màu sắc, đường nét, ký hiệu đặc biệt để người đọc dễ hình dung.

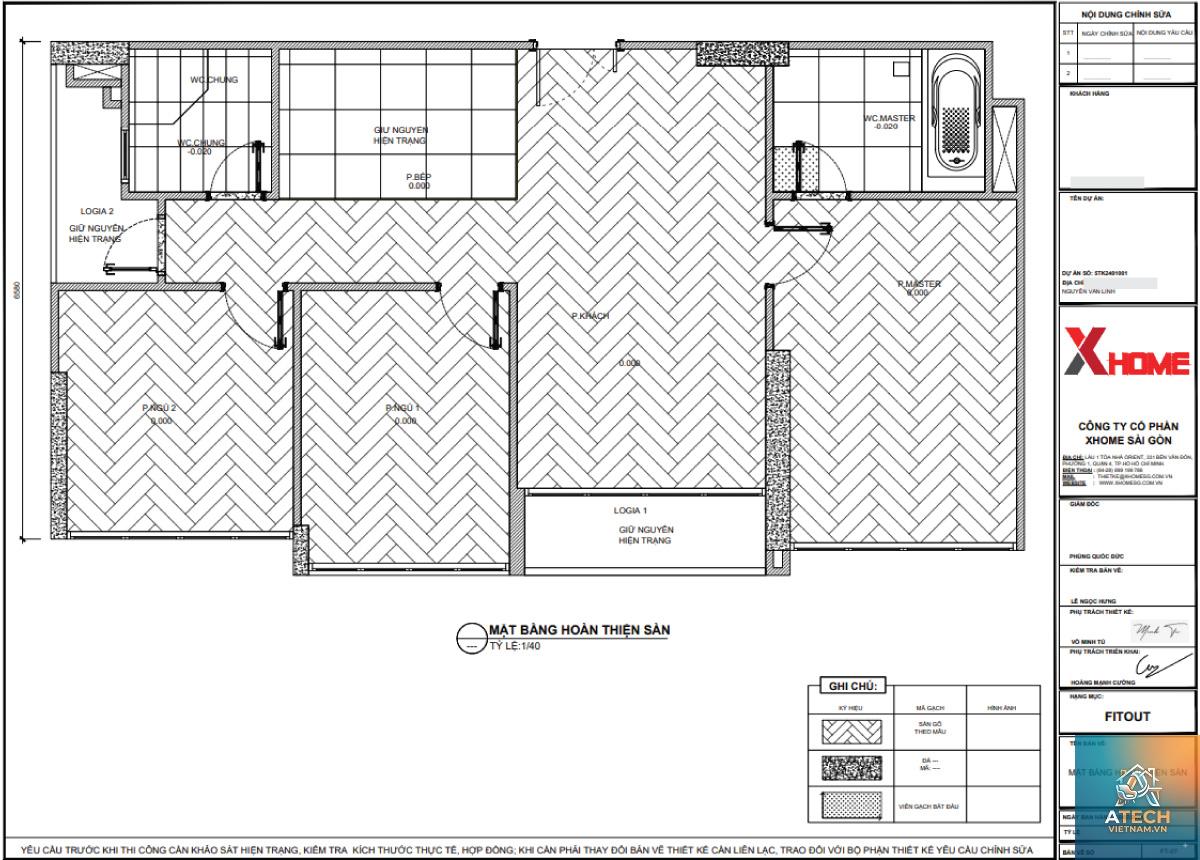

Phân biệt loại vật liệu sàn (gỗ, gạch, thảm) ở từng khu vực.
Nhà thầu hoàn thiện, chủ nhà.
Bản vẽ mặt bằng điện – nước nội thất
Vị trí ổ cắm, công tắc, đường ống cấp thoát nước (khu vực bếp, WC).
Kỹ sư điện, nước, thợ thi công.
Quy Trình Thiết Kế Một Bản Vẽ Mặt Bằng Nội Thất Chuẩn
Để tạo ra một bản vẽ mặt bằng nội thất hoàn chỉnh và hiệu quả, các kiến trúc sư thường tuân thủ quy trình bài bản sau:
Khảo sát và đo đạc hiện trạng: Đo kích thước thực tế của căn phòng (tường, cột, dầm, cửa đi, cửa sổ) bằng thước laser hoặc thước cuộn. Ghi chú vị trí cột, ống thông gió, hộp kỹ thuật.
Vẽ phác thảo ý tưởng (Sketch): Dùng tay hoặc phần mềm sơ bộ để sắp xếp các khối nội thất chính, đảm bảo lưu thông và công năng cơ bản.
Xây dựng bản vẽ kỹ thuật 2D: Sử dụng phần mềm chuyên dụng (AutoCAD, SketchUp, Revit) để vẽ chính xác các lớp: tường, cửa, ký hiệu đồ đạc, ghi kích thước, tạo layer khoa học.
Thêm ghi chú và chỉnh sửa: Bổ sung chú thích vật liệu, mã đồ nội thất, hướng mở cửa, ký hiệu điện (nếu cần). Chỉnh sửa bố cục dựa trên phản hồi của gia chủ.
Xuất file và in ấn: Xuất bản vẽ dưới dạng PDF hoặc DWG, đặt tỷ lệ phù hợp và in ra giấy khổ lớn để thi công.
Lợi Ích Khi Sử Dụng Bản Vẽ Mặt Bằng Nội Thất
Việc đầu tư thời gian để lập một bản vẽ mặt bằng nội thất chuyên nghiệp mang lại vô số lợi ích thực tế:
Hình dung không gian rõ ràng trước khi thi công: Tránh những sai sót như mua đồ quá to hoặc quá nhỏ so với phòng, bố trí không hợp lý gây chật chội.
Tối ưu công năng và luồng di chuyển: Xác định vị trí sofa đối diện tivi, khoảng cách từ bếp đến bàn ăn hợp lý, lối đi thông thoáng.
Tiết kiệm thời gian và chi phí: Giảm thiểu phát sinh do thay đổi vị trí đồ đạc sau khi đã đặt hàng hoặc thi công thô. Đấu thầu vật tư chính xác hơn.
Hỗ trợ giao tiếp giữa các bên: Gia chủ, kiến trúc sư, nhà thầu đều có chung một “ngôn ngữ” hình ảnh, tránh hiểu lầm.
Cơ sở để tính toán điện nước, ánh sáng: Từ bản vẽ mặt bằng, kỹ sư có thể bố trí ổ điện, đèn chiếu sáng phù hợp với vị trí đồ nội thất.

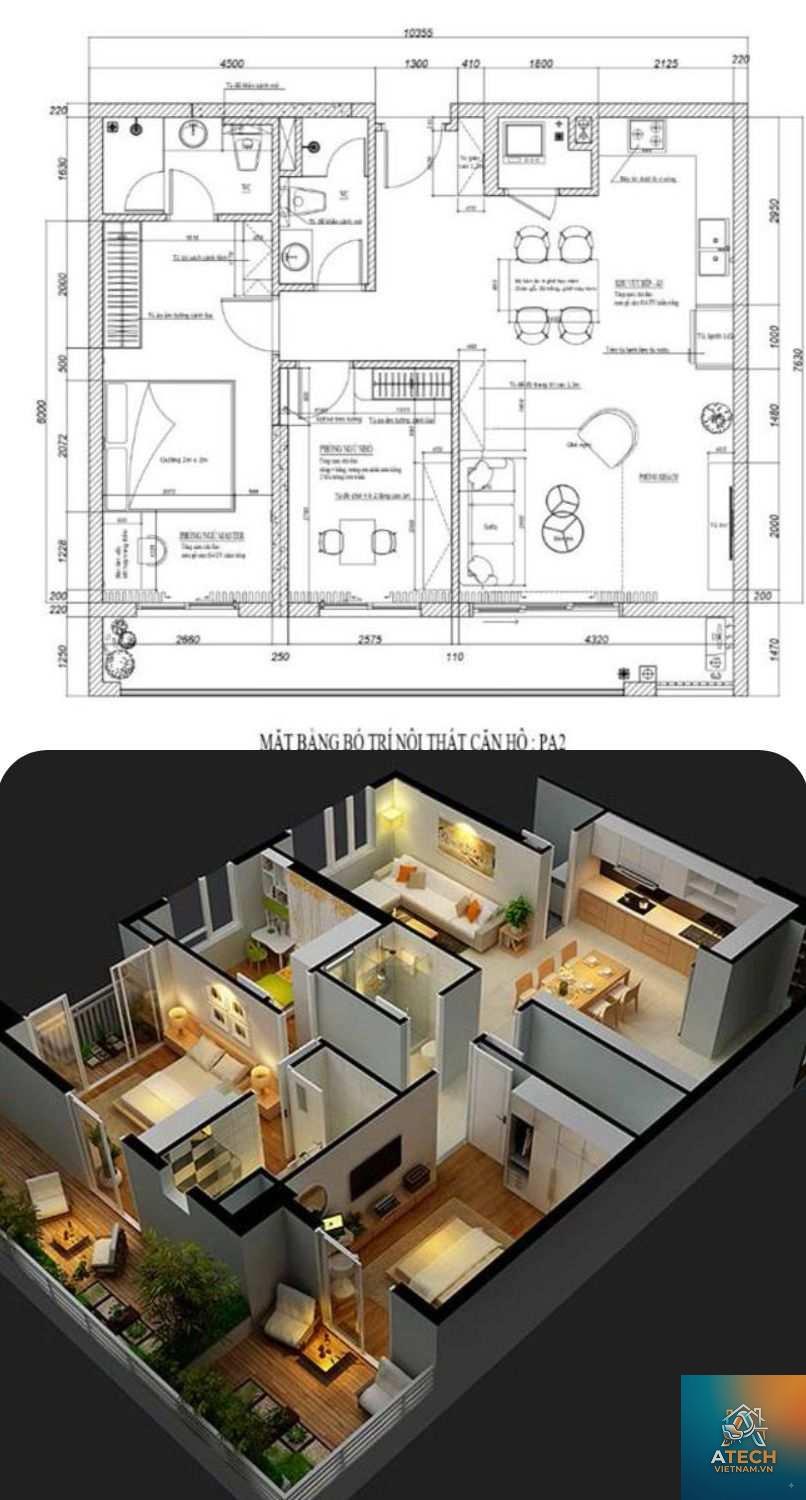

So Sánh Bản Vẽ Mặt Bằng Nội Thất 2D Và Bản Vẽ Phối Cảnh 3D
Nhiều người thường nhầm lẫn giữa hai loại bản vẽ này.
Ứng Dụng Thực Tế Của Bản Vẽ Mặt Bằng Nội Thất
Loại bản vẽ này không chỉ giới hạn trong các căn hộ chung cư hay nhà phố, mà còn hiện diện trong nhiều lĩnh vực khác:
Thiết kế nhà ở gia đình: Bố trí phòng khách, phòng ngủ, bếp, WC sao cho phù hợp với nhu cầu sinh hoạt của từng thành viên.

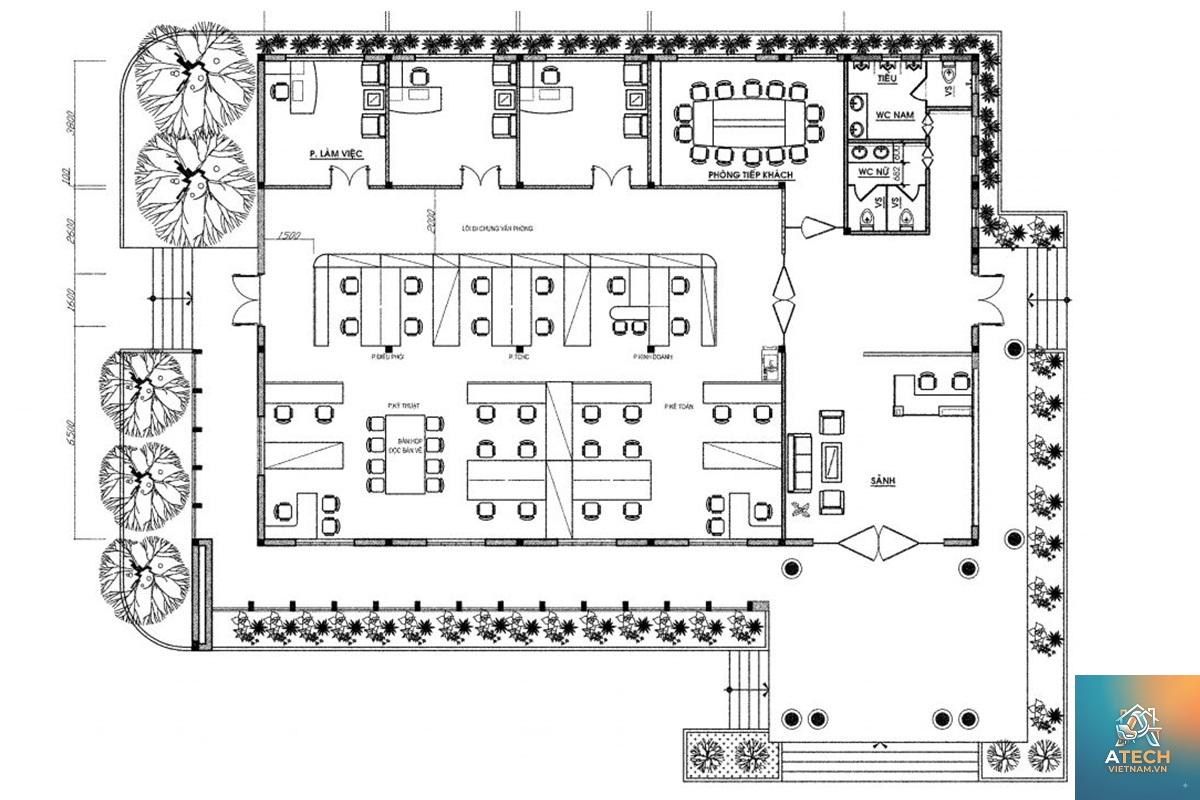

Thiết kế văn phòng: Sắp xếp khu vực làm việc, phòng họp, khu nghỉ ngơi, tối ưu diện tích và tăng năng suất lao động.
Thiết kế không gian thương mại:Cửa hàng thời trang, quán cà phê, showroom… cần bản vẽ để bố trí quầy thu ngân, kệ trưng bày, lối đi cho khách hàng.
Cải tạo, sửa chữa nhà: Khi muốn thay đổi cấu trúc tường, thêm phòng, bản vẽ mặt bằng giúp đánh giá tính khả thi và lên phương án.
Nhà hàng, khách sạn: Bố trí khu vực bếp, khu vực ăn uống, quầy bar, kho chứa… đảm bảo quy trình phục vụ liền mạch.
Ví dụ cụ thể: Bố trí mặt bằng phòng khách kết hợp bếp (studio)
Một căn hộ studio có diện tích 35m², bản vẽ mặt bằng nội thất sẽ quyết định đặt giường ngủ ở góc xa cửa, sofa kết hợp bàn ăn nhỏ gần cửa sổ, bếp chữ L sát tường để tiết kiệm không gian. Nếu không có bản vẽ, rất khó để biết liệu có đủ chỗ cho một tủ quần áo âm tường hay không.
Những Sai Lầm Thường Gặp Khi Đọc Và Sử Dụng Bản Vẽ Mặt Bằng Nội Thất
Dù là gia chủ lần đầu hay người có kinh nghiệm, vẫn có thể mắc phải các lỗi sau:
Bỏ qua tỷ lệ bản vẽ: Nhiều người xem bản vẽ trên màn hình điện thoại và ước lượng sai kích thước thực tế. Luôn kiểm tra tỷ lệ ghi trên bản vẽ (ví dụ 1:50).
Không để ý đến kích thước cửa và lối đi: Có thể đồ nội thất to đến nơi nhưng không thể mang vào phòng vì cửa quá hẹp. Bản vẽ mặt bằng phải thể hiện rõ khung bao cửa.
Chỉ chú trọng đồ nội thất lớn mà bỏ qua khoảng lưu thông: Lối đi tối thiểu 60-90cm mới thoải mái di chuyển. Bản vẽ phải đảm bảo không có đồ nội thất cản trở.
Không xem xét vị trí cửa sổ và hướng ánh sáng tự nhiên: Đặt sofa nhìn ra cửa sổ có thể bị chói mắt, đặt giường ngủ dưới cửa sổ gây bất tiện.
Sử dụng ký hiệu không thống nhất: Khi tự vẽ tay, nếu không có chú thích, rất dễ gây hiểu lầm cho thợ thi công.
Lưu Ý Quan Trọng Khi Làm Việc Với Bản Vẽ Mặt Bằng Nội Thất
Để khai thác tối đa giá trị của loại bản vẽ này, bạn cần ghi nhớ những điều sau:
Xác nhận tỷ lệ và khổ giấy trước khi in: In sai tỷ lệ sẽ làm sai lệch toàn bộ kích thước thi công.

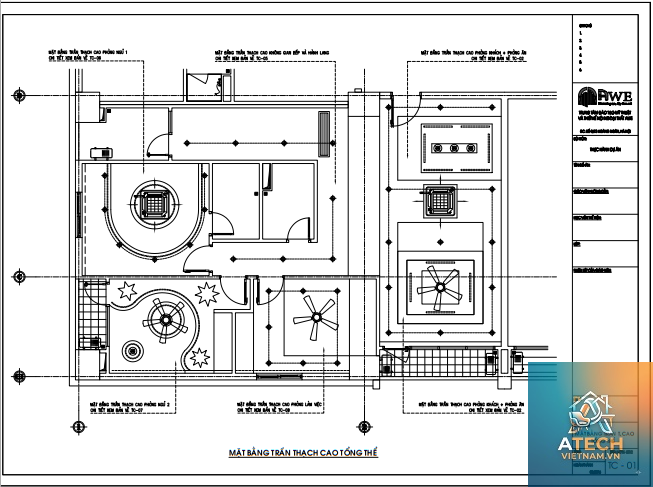

Kết hợp với các bản vẽ khác: Bản vẽ mặt bằng nội thất chỉ là một phần trong bộ hồ sơ thiết kế. Hãy xem đồng thời mặt bằng trần, mặt bằng lát nền, mặt đứng để có cái nhìn tổng thể.
Luôn kiểm tra lại kích thước thực tế: Có thể có sai lệch giữa bản vẽ và hiện trường công trình. Kiểm tra lại trước khi đặt mua đồ nội thất.
Nhờ chuyên gia đọc bản vẽ: Nếu không tự tin, hãy nhờ kiến trúc sư hoặc người có kinh nghiệm giải thích từng ký hiệu và ý nghĩa.
Câu Hỏi Thường Gặp Về Bản Vẽ Mặt Bằng Nội Thất
Bản vẽ mặt bằng nội thất có bắt buộc phải có trong thiết kế nội thất không?
Có, nó là tài liệu bắt buộc trong bất kỳ dự án thiết kế nội thất chuyên nghiệp nào. Ngay cả khi bạn tự thiết kế, một bản vẽ tay sơ bộ cũng giúp bạn tránh sai sót đáng kể so với việc chỉ hình dung trong đầu.
Phần mềm nào thường được dùng để vẽ bản vẽ mặt bằng nội thất?
AutoCAD là tiêu chuẩn trong ngành. Ngoài ra, SketchUp, Revit (BIM) và các phần mềm miễn phí như Sweet Home 3D, Floorplanner cũng được ưa chuộng cho người mới bắt đầu.
Kích thước tiêu chuẩn trên bản vẽ mặt bằng nội thất là bao nhiêu?
Không có kích thước cố định, tuỳ vào quy mô công trình. Tuy nhiên, tỷ lệ thông dụng cho nhà ở là 1:50 (1m thực tế = 2cm trên bản vẽ). Kích thước đường kính, chiều dài, chiều rộng đều phải được ghi chú bằng mm hoặc cm.
Làm sao để đọc hiểu các ký hiệu trên bản vẽ mặt bằng nội thất?
Mỗi bản vẽ đều có một khung chú thích (legend) giải thích ý nghĩa của từng ký hiệu. Bạn chỉ cần đọc kỹ phần chú thích trước khi xem bản vẽ. Các ký hiệu phổ biến: cửa (cung tròn), sofa (hình chữ nhật), giường (hình chữ nhật lớn), toilet (oval kèm nét đứt).
Bản vẽ mặt bằng nội thất khác gì so với bản vẽ xin phép xây dựng?
Bản vẽ xin phép xây dựng tập trung vào kết cấu, móng, tường chịu lực, diện tích sàn xây dựng, không đi sâu vào chi tiết nội thất. Bản vẽ nội thất thì chi tiết đến từng món đồ, vị trí ổ điện, màu sắc tường…
Kết Luận
Bản vẽ mặt bằng nội thất là công cụ không thể thiếu để biến ý tưởng trang trí thành hiện thực. Nó không chỉ giúp bạn hình dung không gian, tối ưu công năng mà còn tiết kiệm chi phí và thời gian thi công. Dù bạn là gia chủ hay người mới vào nghề, việc hiểu rõ bản vẽ mặt bằng nội thất là gì và cách đọc nó sẽ giúp bạn làm chủ quá trình thiết kế, tránh được những sai lầm đáng tiếc. Hãy luôn nhờ đến sự tư vấn của kiến trúc sư nếu bạn cảm thấy khó khăn, và đừng quên kiểm tra kỹ bản vẽ trước khi tiến hành bất kỳ công đoạn nào. Một bản vẽ mặt bằng nội thất chi tiết, chính xác chính là nền tảng vững chắc cho một không gian sống hoàn hảo.
