Trong lĩnh vực xây dựng và thiết kế, thuật ngữ shop drawing xuất hiện thường xuyên nhưng không phải ai cũng hiểu rõ bản chất và tầm quan trọng của nó. Nếu bạn đang tìm kiếm câu trả lời cho câu hỏi shop drawing là gì, bài viết này sẽ cung cấp cho bạn một góc nhìn toàn diện, từ khái niệm cơ bản đến ứng dụng thực tế, kèm theo những lưu ý quan trọng để tránh sai lầm khi triển khai. Đây là loại bản vẽ đóng vai trò cầu nối giữa thiết kế kiến trúc và thi công thực tế, giúp dự án vận hành trơn tru và đạt tiêu chuẩn chất lượng cao nhất.
Định Nghĩa Shop Drawing – Bản Vẽ Chi Tiết Cho Thi Công
Shop drawing (còn gọi là bản vẽ thi công chi tiết, bản vẽ gia công) là tài liệu kỹ thuật được nhà thầu hoặc nhà sản xuất lập ra dựa trên hồ sơ thiết kế kỹ thuật (IFC – Issued for Construction) của kiến trúc sư. Nó mô tả cụ thể cách thức chế tạo, lắp đặt, kích thước, vật liệu và yêu cầu kỹ thuật của từng cấu kiện hoặc hệ thống trong công trình. Khác với bản vẽ thiết kế tổng thể, shop drawing đi sâu vào từng chi tiết nhỏ nhất, đảm bảo tính khả thi trong quá trình sản xuất và thi công.
Về bản chất, shop drawing là gì không chỉ đơn thuần là bản vẽ, mà nó là công cụ quản lý chất lượng và kiểm soát tiến độ. Mọi thông tin về kết cấu thép, hệ thống MEP (cơ điện, nước, phòng cháy), nội thất gỗ, kính, đá ốp lát, lan can, cầu thang, cửa đi, cửa sổ, vách ngăn,… đều được thể hiện rõ ràng, chi tiết đến từng con ốc, đường hàn. Đây chính là “kim chỉ nam” cho đội thợ tại công trường.
Phân Biệt Shop Drawing Với Các Loại Bản Vẽ Khác
Để hiểu sâu hơn shop drawing là gì, cần phân biệt với các loại bản vẽ phổ biến trong ngành xây dựng:
Loại bản vẽ
Người lập
Mục đích chính
Mức độ chi tiết
Bản vẽ thiết kế cơ sở (Concept Design)
Kiến trúc sư, kỹ sư tư vấn
Phác thảo ý tưởng, hình khối, công năng
Tổng thể, sơ lược
Bản vẽ thiết kế kỹ thuật (IFC – Issued for Construction)
Kiến trúc sư, kỹ sư tư vấn
Cung cấp thông tin đủ để xin phép xây dựng và đấu thầu
Chi tiết vừa phải, còn khoảng trống cho nhà thầu
Shop Drawing
Nhà thầu thi công, nhà sản xuất
Hướng dẫn chế tạo, lắp đặt chính xác từng bộ phận
Rất chi tiết, đến từng milimet, từng mối nối
As-built Drawing
Nhà thầu (sau khi hoàn công)
Ghi nhận hiện trạng thực tế sau thi công
Phản ánh chính xác những thay đổi so với shop drawing
Như vậy, điểm cốt lõi để trả lời câu hỏi shop drawing là gì chính là tính ứng dụng trực tiếp vào sản xuất và lắp đặt. Nếu không có shop drawing, công trình sẽ đối mặt với rủi ro sai lệch kích thước, lãng phí vật tư và chậm tiến độ.
Phân Loại Shop Drawing Theo Lĩnh Vực
Shop Drawing Kết Cấu Thép
Đây là loại phổ biến nhất trong các nhà xưởng, nhà cao tầng, cầu đường. Bản vẽ thể hiện chi tiết từng dầm, cột, giằng, liên kết bu lông hoặc hàn, kích thước bản mã, lỗ khoan, trọng lượng cấu kiện. Dựa vào shop drawing, xưởng gia công cắt, hàn và đánh số từng chi tiết để lắp ghép tại công trường một cách chính xác.

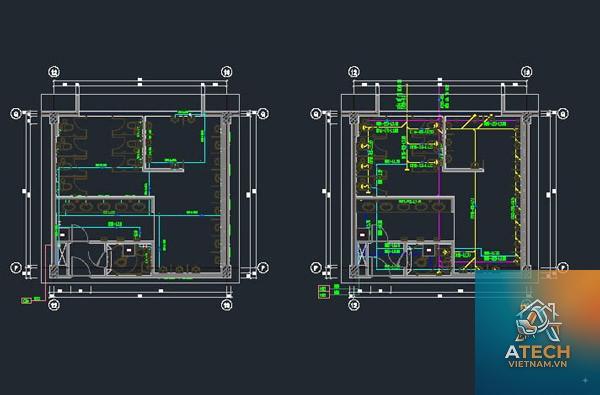

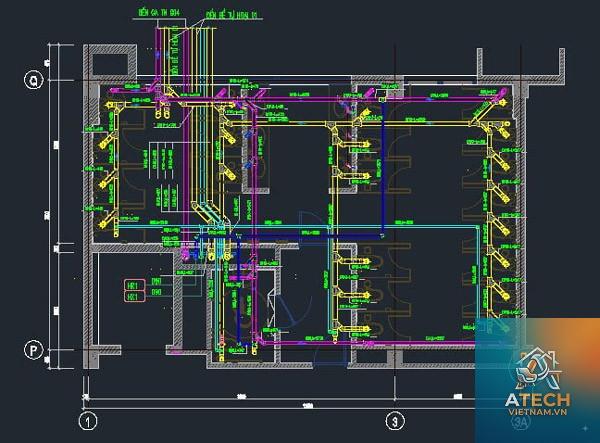

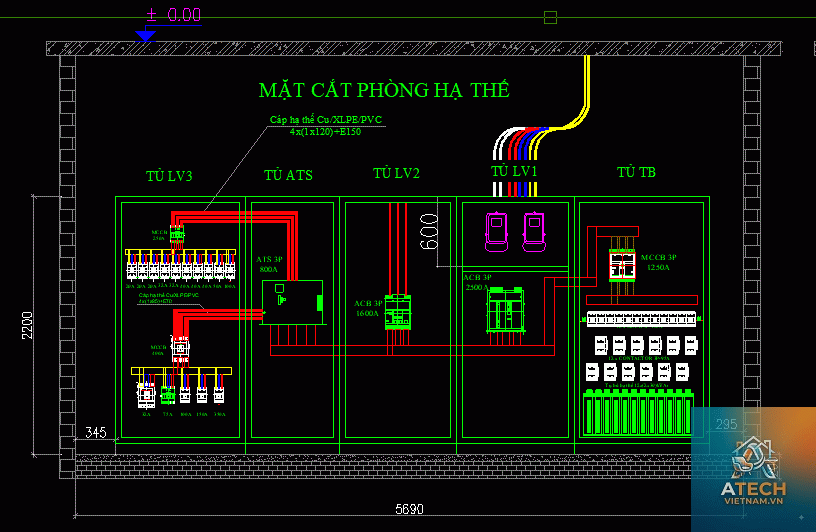

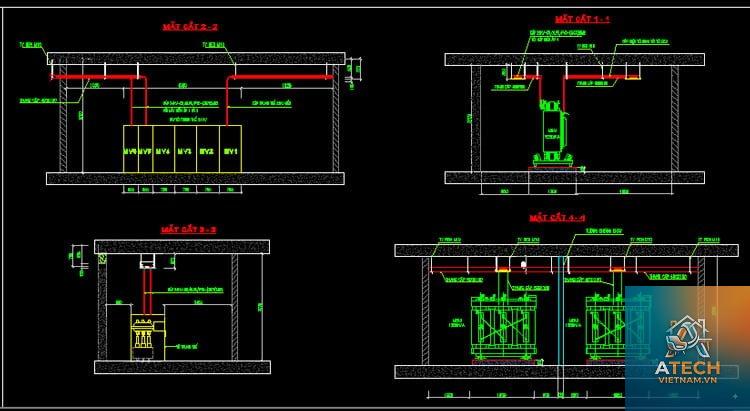

Shop Drawing Hệ Thống MEP (Cơ Điện – Nước – Phòng Cháy)
Bao gồm bản vẽ chi tiết đường ống nước, ống gió, cáp điện, tủ điện, thiết bị phòng cháy. Mục tiêu là tránh xung đột giữa các hệ thống (ví dụ: ống gió đụng dầm thép, ống nước chồng lên dây cáp). Shop drawing MEP thường kết hợp mô hình BIM (Building Information Modeling) để phát hiện va chạm trước khi thi công.

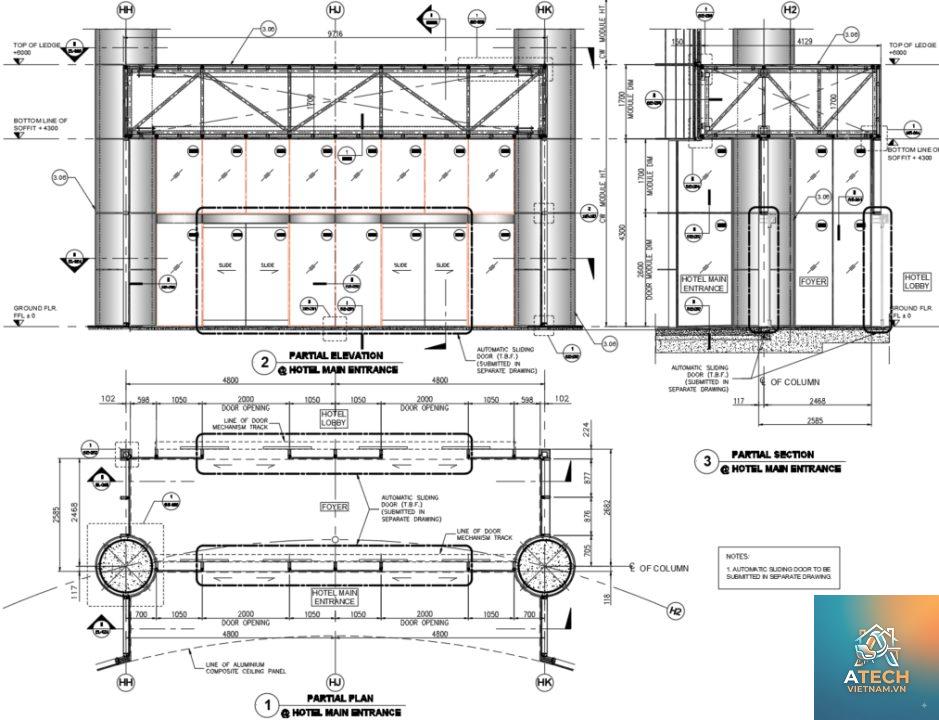

Shop Drawing Nội Thất và Hoàn Thiện
Áp dụng cho tủ bếp, tủ quần áo, vách ngăn, trần thạch cao, sàn gỗ, đá ốp, kính cường lực, cửa, lan can. Bản vẽ này chỉ rõ chủng loại vật liệu, màu sắc, kích thước chính xác, cách lắp đặt và chi tiết các mối nối. Nhà thầu nội thất phải trình shop drawing để chủ đầu tư và tư vấn giám sát phê duyệt trước khi sản xuất hàng loạt.
Quy Trình Lập Và Phê Duyệt Shop Drawing Chuẩn
Tiếp nhận hồ sơ thiết kế: Nhà thầu nhận bản vẽ IFC, thông số kỹ thuật và các yêu cầu đặc biệt từ chủ đầu tư.
Triển khai shop drawing: Kỹ sư của nhà thầu (hoặc bên gia công) dùng phần mềm chuyên dụng như AutoCAD, Tekla, Revit, SolidWorks để vẽ chi tiết từng cấu kiện.
Kiểm tra nội bộ: Bộ phận QA/QC của nhà thầu rà soát lỗi kích thước, xung đột, khả năng thi công.
Trình phê duyệt: Gửi shop drawing cho tư vấn giám sát (Consultant) và chủ đầu tư. Họ kiểm tra sự phù hợp với thiết kế và tiêu chuẩn.
Xử lý comment (RFI – Request for Information): Nếu có yêu cầu sửa đổi, nhà thầu điều chỉnh và trình lại. Quá trình này có thể lặp lại nhiều lần.
Phê duyệt cuối cùng: Khi shop drawing được chấp thuận, nó trở thành tài liệu pháp lý cho việc gia công và lắp đặt.
Triển khai thi công: Bản vẽ được in ra (hoặc đưa vào thiết bị kỹ thuật số) để công nhân sử dụng tại hiện trường.
Hiểu rõ quy trình này giúp bạn thấy được shop drawing là gì trong thực tế: một quy trình kiểm tra chặt chẽ, đòi hỏi sự phối hợp nhịp nhàng giữa nhiều bên.
Lợi Ích Của Shop Drawing Đối Với Dự Án
Tăng độ chính xác: Mọi kích thước, dung sai đều được kiểm soát, giảm sai sót khi gia công và lắp dựng.
Tiết kiệm chi phí: Phát hiện xung đột, thiếu hụt hoặc vật liệu không phù hợp ngay từ bản vẽ, tránh phải sửa chữa tại công trường.
Đẩy nhanh tiến độ: Công nhân có hướng dẫn chi tiết, không cần tự mày mò, giảm thời gian triển khai.
Kiểm soát chất lượng: Shop drawing là căn cứ để giám sát nghiệm thu từng hạng mục.
Giảm thiểu rủi ro pháp lý: Văn bản được phê duyệt ràng buộc trách nhiệm giữa các bên.
Hạn Chế Cần Biết Khi Sử Dụng Shop Drawing
Thời gian lập vẽ và phê duyệt: Nếu quá trình trình duyệt kéo dài, có thể ảnh hưởng đến tiến độ chung.
Yêu cầu kỹ năng cao: Nhân sự lập shop drawing cần am hiểu sâu về kết cấu, vật liệu và quy trình sản xuất.
Rủi ro sai sót: Nếu bản vẽ không được kiểm tra kỹ lưỡng, lỗi trên giấy sẽ trở thành lỗi ngoài đời, gây tốn kém.
Phối hợp phức tạp: Nhiều bộ môn cùng lúc (kết cấu, MEP, nội thất) dễ xảy ra xung đột nếu không có hệ thống BIM hoặc quy trình chặt chẽ.
So Sánh Shop Drawing Và Bản Vẽ Thiết Kế Kỹ Thuật (IFC)
Tiêu chí
Bản vẽ IFC
Shop Drawing
Mục đích
Phê duyệt tổng thể, xin giấy phép
Hướng dẫn gia công, lắp đặt
Đối tượng thực hiện
Kiến trúc sư, kỹ sư tư vấn
Nhà thầu, nhà sản xuất
Mức độ chi tiết
Chi tiết tổng thể, kích thước chính
Chi tiết từng bộ phận, vị trí bu lông, mối hàn
Giai đoạn sử dụng
Trước khi đấu thầu, xin phép
Sau khi có hợp đồng, trước khi sản xuất
Tính pháp lý
Là cơ sở thiết kế
Là tài liệu thi công được phê duyệt
Như vậy, nếu chỉ có bản vẽ IFC mà không có shop drawing, công trình khó tránh khỏi sai lệch và phát sinh. Câu trả lời cho shop drawing là gì chính là sự cụ thể hóa của thiết kế thành những hướng dẫn khả thi nhất.
Những Sai Lầm Thường Gặp Khi Lập Shop Drawing Và Cách Tránh
Sai Lầm 1: Không Xem Xét Điều Kiện Thực Tế Công Trường
Nhiều bản vẽ được vẽ trên máy tính nhưng không đo đạc thực tế. Dẫn đến kích thước sai lệch so với thực địa (ví dụ: cột bị lệch so với tọa độ thiết kế). Cách tránh: Luôn cập nhật khảo sát hiện trường trước khi lập shop drawing, đặc biệt với các hạng mục cải tạo.
Sai Lầm 2: Thiếu Sự Phối Hợp Giữa Các Bộ Môn
Đường ống nước đâm xuyên dầm thép, ống gió chèn vào lối đi. Cách tránh: Áp dụng BIM (Building Information Modeling) để tổng hợp tất cả các hệ thống, kiểm tra xung đột tự động trước khi xuất bản vẽ.
Sai Lầm 3: Bỏ Qua Dung Sai Lắp Đặt
Vẽ kích thước chính xác tuyệt đối nhưng thực tế luôn có sai số chấp nhận được. Nếu không ghi rõ dung sai, công nhân dễ hiểu lầm và gây lỗi. Cách tránh: Ghi chú rõ dung sai theo tiêu chuẩn TCVN hoặc ASTM, đồng thời đánh dấu các chi tiết đặc biệt quan trọng.
Sai Lầm 4: Trình Phê Duyệt Quá Muộn
Đợi đến khi vật tư về tới nơi mới gửi shop drawing cho tư vấn. Khi bị yêu cầu sửa, tiến độ bị ảnh hưởng nghiêm trọng. Cách tránh: Lập kế hoạch trình duyệt sớm, ưu tiên các hạng mục có thời gian sản xuất lâu (kết cấu thép, kính cường lực, đá tự nhiên).
Lưu Ý Quan Trọng Khi Làm Việc Với Shop Drawing
Luôn đối chiếu với bản vẽ IFC mới nhất: Trong quá trình thiết kế, có thể có thay đổi. Chỉ dùng bản vẽ đã được cập nhật để lập shop drawing.
Sử dụng phần mềm chuyên ngành: Tekla Structures cho kết cấu thép, Revit cho MEP và kiến trúc, SolidWorks hoặc Inventor cho chế tạo cơ khí. File xuất phải đúng định dạng yêu cầu (DWG, DWF, PDF).
Đánh số phiên bản rõ ràng: Mỗi lần sửa đổi, tăng số phiên bản (Rev. A, Rev. B) và ghi rõ nội dung thay đổi. Tránh nhầm lẫn giữa các phiên bản.
Kiểm tra vật liệu đầu vào: Kích thước thực tế của thép hình, ống nước, tấm thạch cao có thể chênh lệch so với lý thuyết. Cần cập nhật đúng số liệu vào shop drawing.
Đào tạo nhân sự đọc hiểu shop drawing: Công nhân và giám sát phải được hướng dẫn cách đọc bản vẽ chi tiết, nhận biết ký hiệu, ghi chú.
Ứng Dụng Thực Tế Của Shop Drawing Trong Các Dự Án
Dự Án Nhà Xưởng Công Nghiệp
Một nhà xưởng thép tiền chế có hàng nghìn cấu kiện khác nhau. Shop drawing là tài liệu sống cho xưởng sản xuất cắt, hàn, khoan lỗ và đánh mã số. Nhờ đó, quá trình lắp dựng tại công trường diễn ra như lắp ghép mô hình Lego, giảm tới 30% thời gian thi công so với phương pháp truyền thống.
Dự Án Cao Ốc Văn Phòng
Với hệ thống MEP phức tạp, shop drawing được tích hợp trong mô hình BIM để phát hiện va chạm giữa ống gió, ống nước, cáp điện và kết cấu. Nhờ đó, trước khi đổ bê tông sàn, tất cả các lỗ chờ, ống lồng đều được bố trí chính xác. Số lần đục phá sau khi đổ bê tông giảm đến 80%.
Dự Án Nội Thất Biệt Thự Cao Cấp
Mỗi chiếc tủ bếp, tủ quần áo, bàn đá hoa cương đều có shop drawing riêng. Bản vẽ chỉ rõ cách bố trí ngăn, loại tay nắm, màu sơn, vị trí khoan lỗ cho phụ kiện. Nhà thầu nội thất có thể đặt hàng gia công trước, khi đến lắp ghép chỉ cần ráp đúng vị trí mà không cần chỉnh sửa.
Câu Hỏi Thường Gặp Về Shop Drawing
Ai chịu trách nhiệm lập shop drawing?
Thông thường, nhà thầu thi công chính hoặc nhà thầu phụ chuyên ngành (thép, MEP, nội thất) chịu trách nhiệm lập shop drawing. Đôi khi bên tư vấn thiết kế cũng hỗ trợ một phần nếu hợp đồng quy định. Nhà thầu phải ký tên, đóng dấu xác nhận trước khi trình duyệt.
Shop drawing có cần ký duyệt không?
Có. Tất cả các shop drawing phải được tư vấn giám sát (Consultant) và/hoặc chủ đầu tư phê duyệt trước khi đưa vào sản xuất hoặc thi công. Việc này đảm bảo tính pháp lý và trách nhiệm bảo hành.
Shop drawing khác gì với bản vẽ chi tiết (detail drawing)?
Bản vẽ chi tiết thường chỉ thể hiện một cấu kiện đơn lẻ, do kỹ sư thiết kế lập. Shop drawing là tổ hợp của nhiều bản vẽ chi tiết, có thêm thông tin về lắp đặt, trình tự thi công, và được lập bởi nhà thầu. Shop drawing bao gồm cả detail drawing và các ghi chú kỹ thuật, vật liệu.
Phần mềm nào thường dùng để vẽ shop drawing?
Tùy lĩnh vực:
Kết cấu thép: Tekla Structures, Advance Steel, AutoCAD.
MEP: Autodesk Revit MEP, AutoCAD MEP.
Nội thất: AutoCAD, SketchUp, SolidWorks.
Cơ khí chế tạo: Inventor, SolidWorks.
Làm sao để kiểm tra chất lượng shop drawing?
Áp dụng quy trình kiểm tra ba bước: (1) Tự kiểm tra của người vẽ, (2) Kiểm tra bởi kỹ sư trưởng nhà thầu, (3) Rà soát bởi tư vấn giám sát. Kiểm tra các yếu tố: kích thước, dung sai, xung đột, đúng vật liệu, đúng quy cách, đầy đủ ghi chú.
Kết Luận
Shop drawing là gì – đó là công cụ sống còn trong quản lý chất lượng và tiến độ của bất kỳ dự án xây dựng hiện đại nào. Nó không chỉ là bản vẽ kỹ thuật thông thường mà còn là văn bản pháp lý, là hướng dẫn chi tiết để mọi bộ phận trong chuỗi sản xuất – lắp đặt vận hành nhịp nhàng. Để tận dụng tối đa lợi ích, các bên tham gia dự án cần tuân thủ quy trình lập và phê duyệt, đầu tư vào phần mềm và đào tạo nhân sự, đồng thời luôn cập nhật thực tế công trường. Một shop drawing được thực hiện bài bản sẽ giảm thiểu rủi ro, tiết kiệm thời gian và chi phí, đồng thời nâng cao chất lượng cuối cùng của công trình.
