Trong lĩnh vực cơ khí chế tạo máy, bánh răng thẳng là một trong những chi tiết truyền động phổ biến nhất. Để thiết kế và gia công một bộ bánh răng thẳng chuẩn xác, việc nắm vững công thức tính modun bánh răng thẳng là yêu cầu bắt buộc. Modun là thông số cơ bản nhất, quyết định kích thước hình học và khả năng ăn khớp của bánh răng. Bài viết này sẽ cung cấp cho bạn công thức chuẩn, ví dụ thực tế, bảng tra modun tiêu chuẩn cùng những lưu ý quan trọng giúp bạn tránh sai lầm khi thiết kế.
Modun Bánh Răng Là Gì? Bản Chất Và Vai Trò Trong Hệ Thống Truyền Động
Modun (ký hiệu là m) là đại lượng đặc trưng cho kích thước răng của bánh răng. Nó được định nghĩa là tỷ số giữa đường kính vòng chia (d) và số răng (z). Nói cách khác, modun cho biết “độ lớn” của răng. Bánh răng có modun càng lớn thì răng càng to, khả năng chịu tải càng cao, nhưng kích thước tổng thể cũng tăng theo. Xét về mặt bản chất vật lý, modun là một thông số tiêu chuẩn hóa. Tất cả các bánh răng muốn ăn khớp với nhau phải có cùng modun và cùng góc áp lực (thường là 20°). Nhờ có tiêu chuẩn này, việc thiết kế, sản xuất và thay thế bánh răng trở nên dễ dàng, đồng bộ trên toàn thế giới.
Vai trò cụ thể của modun trong thiết kế bánh răng thẳng
Xác định kích thước cơ bản: Từ modun,

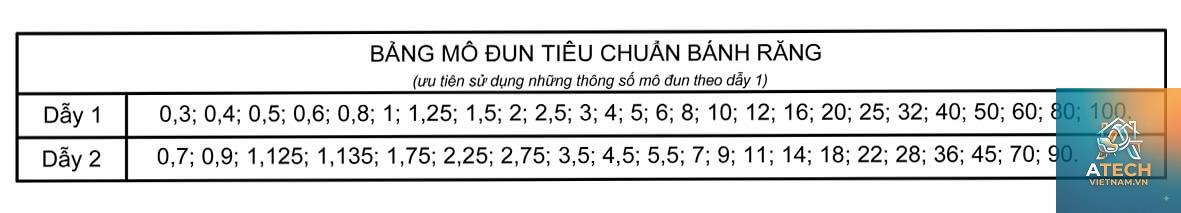

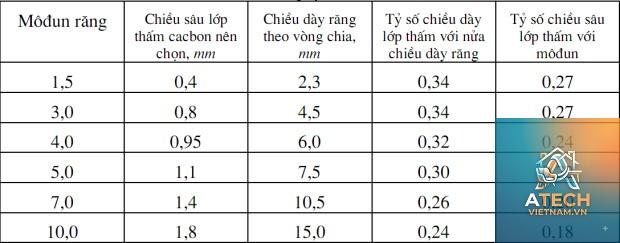

Về mặt lý thuyết, modun có thể là bất kỳ số nào. Nhưng trong thực tế sản xuất, chỉ sử dụng các giá trị tiêu chuẩn trong dãy 1 và dãy 2. Nếu tính toán ra kết quả lẻ, phải quy tròn về tiêu chuẩn.
Có thể tính modun khi chỉ biết khoảng cách trục và tỷ số truyền không?
Có thể, nhưng cần thêm một ẩn số nữa. Nếu biết a và i = z2/z1, với i cho trước, bạn chưa thể biết modun nếu chưa biết số răng. Thường bạn sẽ giả định z1 (ví dụ 17 hoặc 20) rồi tính m = 2a/(z1 + iz1), sau đó quy chuẩn và kiểm tra.
Modun càng lớn thì bánh răng càng bền đúng không?
Đúng với độ bền uốn, vì răng dày hơn. Nhưng với độ bền tiếp xúc, kích thước bánh răng tăng lên làm vận tốc trượt và áp lực thay đổi. Ngoài ra, modun lớn làm tăng khối lượng, giá thành. Cần tối ưu theo tính toán.
Công thức tính modun cho bánh răng nghiêng khác gì so với thẳng?
Bánh răng nghiêng có thêm modun pháp (mn) và modun mặt đầu (mt). Công thức liên hệ: mt = mn / cosβ (β là góc nghiêng). Đường kính vòng chia d = mt z = mn*z / cosβ. Các công thức tính modun bánh răng nghiêng cần chú ý đến góc nghiêng.
Kết Luận

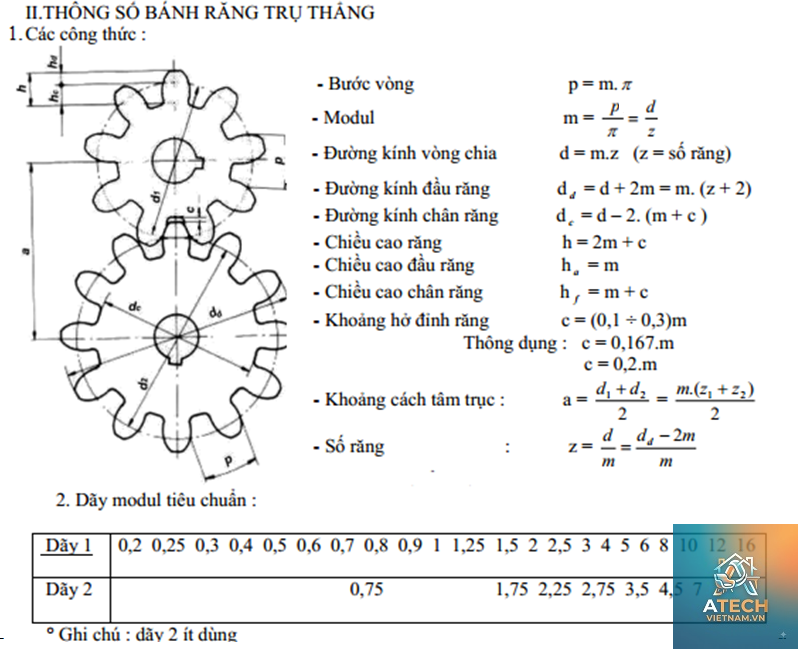

Nắm vững công thức tính modun bánh răng thẳng là bước khởi đầu quan trọng trong thiết kế truyền động cơ khí. Từ công thức cơ bản m = d/z đến các công thức suy rộng từ vòng đỉnh, vòng chân, khoảng cách trục, mỗi tình huống đều có cách áp dụng riêng. Bên cạnh tính toán hình học, đừng quên kiểm tra bền và quy chuẩn về modun tiêu chuẩn để đảm bảo tính khả thi của sản phẩm. Sai sót trong bước tính modun có thể dẫn đến hỏng hóc cả hệ thống truyền động, gây tổn thất lớn về thời gian và chi phí. Vì vậy, hãy luôn kiểm tra kỹ các thông số đầu vào, sử dụng bảng tra tiêu chuẩn và nhờ đến phần mềm hỗ trợ nếu cần. Với những hướng dẫn chi tiết trong bài viết này, bạn đã có đầy đủ kiến thức để tự tin thiết kế và kiểm tra bánh răng thẳng trong mọi ứng dụng.
