Bánh răng là một trong những chi tiết cơ khí phổ biến nhất trong các hệ thống truyền động. Việc nắm vững công thức tính bánh răng không chỉ giúp bạn thiết kế chính xác các bộ truyền mà còn đảm bảo tuổi thọ và hiệu suất làm việc của máy móc. Trong bài viết này, Tất cả đều được trình bày với ví dụ cụ thể, dễ áp dụng vào thực tế sản xuất và sửa chữa.
Khái niệm và vai trò của các thông số trong công thức tính bánh răng
Trước khi đi vào các công thức cụ thể, bạn cần hiểu rõ các thông số hình học và động học cơ bản của bánh răng. Mỗi thông số đều có ký hiệu và đơn vị riêng, ảnh hưởng trực tiếp đến khả năng ăn khớp và truyền lực.

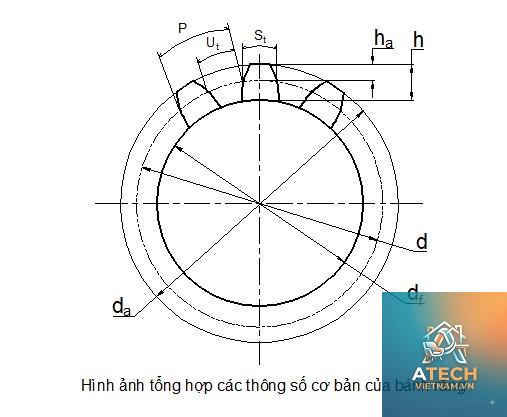

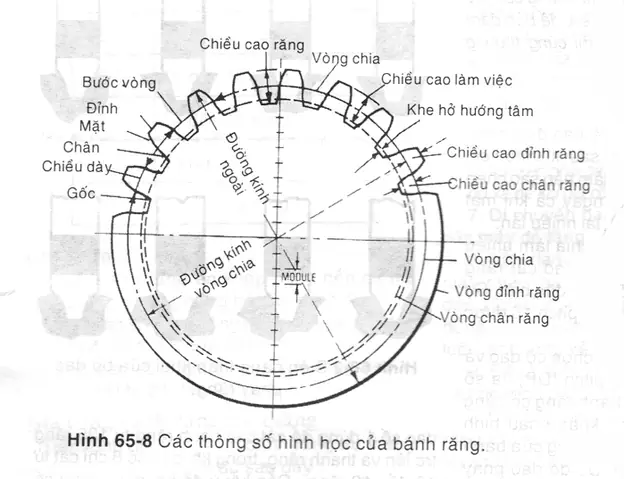

Các thông số hình học chính
Mô đun (m): Là thông số cơ bản nhất, quyết định kích thước răng. Đơn vị mm. Hai bánh răng chỉ ăn khớp được khi có cùng mô đun.
Số răng (z): Là tổng số răng trên một bánh. Ảnh hưởng đến tỷ số truyền.
Đường kính vòng chia (d): Là đường kính vòng tròn tiếp xúc lý thuyết khi hai bánh răng ăn khớp với nhau.
Đường kính vòng đỉnh (da): Là đường kính lớn nhất của bánh răng, tính đến đỉnh răng.
Đường kính vòng chân (df): Là đường kính nhỏ nhất, tính đến đáy rãnh răng.
Mối quan hệ giữa các thông số
Các thông số trên có mối liên hệ chặt chẽ với nhau thông qua mô đun và số răng. Trong đó, mô đun là thông số được tiêu chuẩn hóa (theo ISO hoặc DIN). Các giá trị mô đun tiêu chuẩn thường dùng là 1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 16; 20 mm…

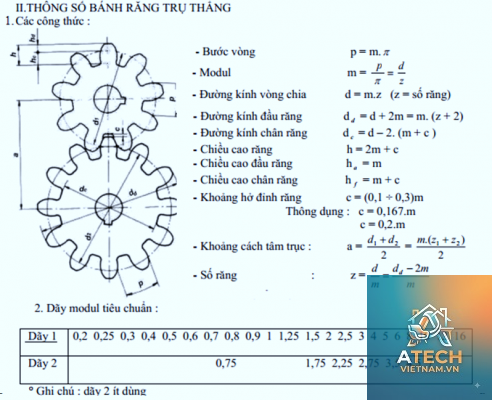

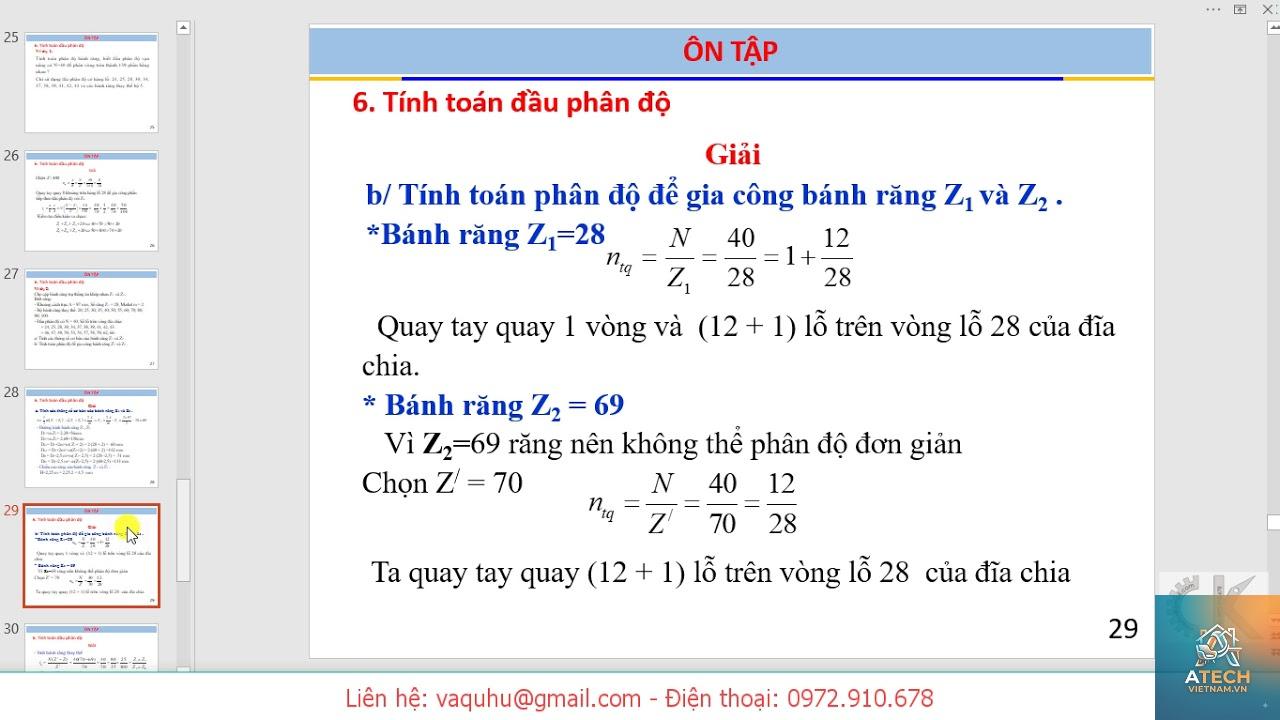

Công thức tính bánh răng trụ răng thẳng
Bánh răng trụ răng thẳng là loại phổ biến nhất trong cơ khí.
Công thức tính đường kính vòng chia
d = m × z
Trong đó:
d: đường kính vòng chia (mm)
m: mô đun (mm)
z: số răng
Ví dụ: Bánh răng có mô đun 3 mm, số răng 20. Đường kính vòng chia d = 3 × 20 = 60 mm.
Công thức tính đường kính vòng đỉnh
da = m × (z + 2)
Đây là đường kính ngoài cùng của bánh răng, dùng để xác định kích thước phôi khi gia công.
Công thức tính đường kính vòng chân
df = m × (z – 2,5)
Đối với bánh răng tiêu chuẩn, chiều cao chân răng thường bằng 1,25 lần mô đun. Vì vậy đường kính vòng chân được tính bằng cách lấy đường kính vòng chia trừ đi 2 lần chiều cao chân răng.
Công thức tính chiều cao răng
Chiều cao đầu răng: ha = m
Chiều cao chân răng: hf = 1,25m
Chiều cao toàn bộ răng: h = 2,25m
Công thức tính bánh răng trụ răng nghiêng
Bánh răng nghiêng có ưu điểm vận hành êm hơn, chịu tải tốt hơn so với răng thẳng. Công thức tính có thêm thông số góc nghiêng β.
Mô đun pháp và mô đun mặt đầu
Trong bánh răng nghiêng, có hai loại mô đun:
mn: Mô đun pháp (trên mặt cắt pháp tuyến) – đây là thông số tiêu chuẩn.
mt: Mô đun mặt đầu (trên mặt cắt vuông góc với trục) – dùng để tính đường kính.
Công thức liên hệ: mt = mn / cosβ
Công thức đường kính vòng chia bánh răng nghiêng
d = mt × z = (mn × z) / cosβ
Ví dụ: Bánh răng nghiêng có mn = 2,5 mm, z = 30, góc nghiêng β = 15°. Đường kính vòng chia d = (2,5 × 30) / cos15° ≈ 75 / 0,9659 ≈ 77,65 mm.
Công thức tính khoảng cách trục
Khoảng cách trục a của cặp bánh răng ăn khớp được tính:
a = (d1 + d2) / 2 = m × (z1 + z2) / 2 (đối với răng thẳng)
Giá trị σH phải nhỏ hơn ứng suất tiếp xúc cho phép của vật liệu.
Ứng suất uốn chân răng
σF = (2 × T1 × K × YF × Yε × Yβ) / (b × m² × z1)
Trong đó YF là hệ số dạng răng, phụ thuộc vào số răng và hệ số dịch chỉnh. Yε là hệ số trùng khớp, Yβ là hệ số góc nghiêng.
Bảng thông số cơ bản của vật liệu làm bánh răng
Vật liệu
Độ cứng (HB)
σHlim (MPa)
σFlim (MPa)
Thép C45 tôi cải thiện
220 – 280
500 – 600
200 – 250
Thép 40Cr tôi cải thiện
250 – 320
550 – 700
250 – 320
Thép 20Cr thấm cacbon
58 – 62 HRC
1000 – 1200
400 – 500
Gang cầu GGG-60
180 – 240
400 – 500
150 – 200
Quy trình tính toán bánh răng trong thiết kế thực tế
Để áp dụng các công thức tính bánh răng vào thiết kế, bạn cần tuần tự các bước sau:
Xác định thông số đầu vào: Công suất truyền, tốc độ quay, tỷ số truyền yêu cầu, khoảng cách trục nếu có.
Chọn vật liệu và ứng suất cho phép: Dựa vào điều kiện làm việc để chọn loại thép hoặc gang phù hợp.
Tính sơ bộ mô đun và chiều rộng vành răng: Dùng công thức thực nghiệm hoặc theo kinh nghiệm. Thông thường chọn m = (0,01 ÷ 0,02) × a.
Tính toán các kích thước hình học: Số răng, đường kính vòng chia, đường kính đỉnh, chân, khoảng cách trục.
Kiểm nghiệm bền: Tính ứng suất tiếp xúc và ứng suất uốn, so sánh với giá trị cho phép.
Kiểm tra điều kiện trùng khớp: Đảm bảo tỷ số trùng khớp ε ≥ 1,2 đối với răng thẳng và ε ≥ 1,4 đối với răng nghiêng.
Những sai lầm thường gặp khi áp dụng công thức tính bánh răng
Trong quá trình thiết kế và gia công, nhiều kỹ thuật viên mắc phải các lỗi phổ biến sau:
Nhầm lẫn giữa mô đun pháp và mô đun mặt đầu: Khi tính bánh răng nghiêng, dùng sai mô đun sẽ dẫn đến đường kính sai hoàn toàn.
Không tính đến hệ số dịch chỉnh: Với khoảng cách trục không chuẩn, cần dịch chỉnh bánh răng. Nếu bỏ qua sẽ làm giảm chiều dày chân răng gây gãy răng.
Bỏ qua hệ số tải trọng K: Hệ số này phụ thuộc vào độ chính xác chế tạo, tải trọng động và tải trọng phân bố không đều. Nhiều người lấy K = 1 dẫn đến thiết kế không đủ bền.
Chọn số răng tối thiểu quá nhỏ: Với bánh răng tiêu chuẩn, số răng z ≥ 17 để tránh cắt chân răng. Nếu không đạt, phải dùng dịch chỉnh dương.
Lưu ý quan trọng khi sử dụng công thức tính bánh răng trong thực tế
Kiểm tra điều kiện bôi trơn: vận tốc vòng càng cao càng cần dầu bôi trơn có độ nhớt phù hợp.
Khi tính khoảng cách trục, làm tròn đến 0,5 mm hoặc số chẵn để dễ gia công và lắp ghép.
Đối với bánh răng lớn, cần tính thêm khối lượng và mô men quán tính để đánh giá ảnh hưởng đến động lực học hệ thống.
Công thức tính mô đun bánh răng khi biết đường kính vòng chia và số răng?
Mô đun được tính bằng m = d / z. Đây là công thức ngược từ công thức đường kính vòng chia. Ví dụ bánh răng có d = 80 mm, z = 20 thì m = 4 mm.

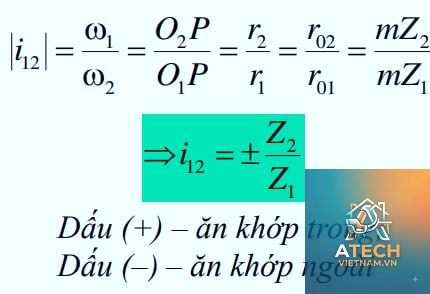

Làm thế nào để tính số răng của bánh răng khi biết khoảng cách trục và tỷ số truyền?
Giải hệ phương trình: a = m × (z1 + z2) / 2 và i = z2 / z1. Từ đó suy ra z1 = 2a / (m × (1 + i)) và z2 = i × z1. Lưu ý làm tròn số răng về số nguyên.
Có thể dùng công thức tính bánh răng răng thẳng cho bánh răng răng nghiêng không?
Không thể áp dụng trực tiếp. Bánh răng nghiêng có thêm góc nghiêng β và sử dụng mô đun pháp thay vì mô đun mặt đầu. Các công thức tính đường kính và khoảng cách trục đều có thêm cosβ.
Tỷ số trùng khớp ảnh hưởng thế nào đến hoạt động của bánh răng?
Tỷ số trùng khớp càng cao, càng nhiều răng ăn khớp cùng lúc, giúp truyền lực êm hơn, giảm ồn và tăng khả năng tải. Ngược lại nếu tỷ số này nhỏ hơn 1, bộ truyền sẽ bị va đập và hỏng nhanh.
Cách xác định chiều rộng vành răng b?
Chiều rộng vành răng thường được chọn theo đường kính vòng chia, b = ψba × d1, trong đó ψba là hệ số chiều rộng vành răng, thường từ 0,3 đến 0,6 đối với bánh răng trụ. Hoặc có thể chọn b = ψba × a với ψba từ 0,6 đến 1,2.
Việc nắm vững công thức tính bánh răng là nền tảng không thể thiếu đối với bất kỳ kỹ sư cơ khí hay thợ gia công nào. Từ các công thức cơ bản như tính đường kính vòng chia, vòng đỉnh, chiều cao răng cho đến các công thức phức tạp hơn như kiểm nghiệm bền tiếp xúc và uốn, tất cả đều có ứng dụng thực tế rõ ràng. Hy vọng bài viết này đã cung cấp cho bạn một bộ tài liệu tham khảo đầy đủ và dễ hiểu. Khi thiết kế, hãy luôn kiểm tra lại các thông số bằng cách chạy mô phỏng hoặc lắp ghép thử trên phần mềm CAD để tránh sai sót.
