Dây đai truyền động là một trong những bộ phận cơ khí phổ biến nhất trong các hệ thống truyền động công nghiệp và dân dụng. Hiểu rõ cấu tạo dây đai truyền động giúp người vận hành lựa chọn đúng loại, đảm bảo tuổi thọ và hiệu suất tối ưu. Bài viết này đi sâu vào từng lớp cấu trúc, vật liệu chế tạo và nguyên lý hoạt động của dây đai, cung cấp kiến thức toàn diện cho kỹ sư, thợ bảo trì và người mua sắm thiết bị.
Cấu tạo dây đai truyền động là gì? Khái niệm và bản chất

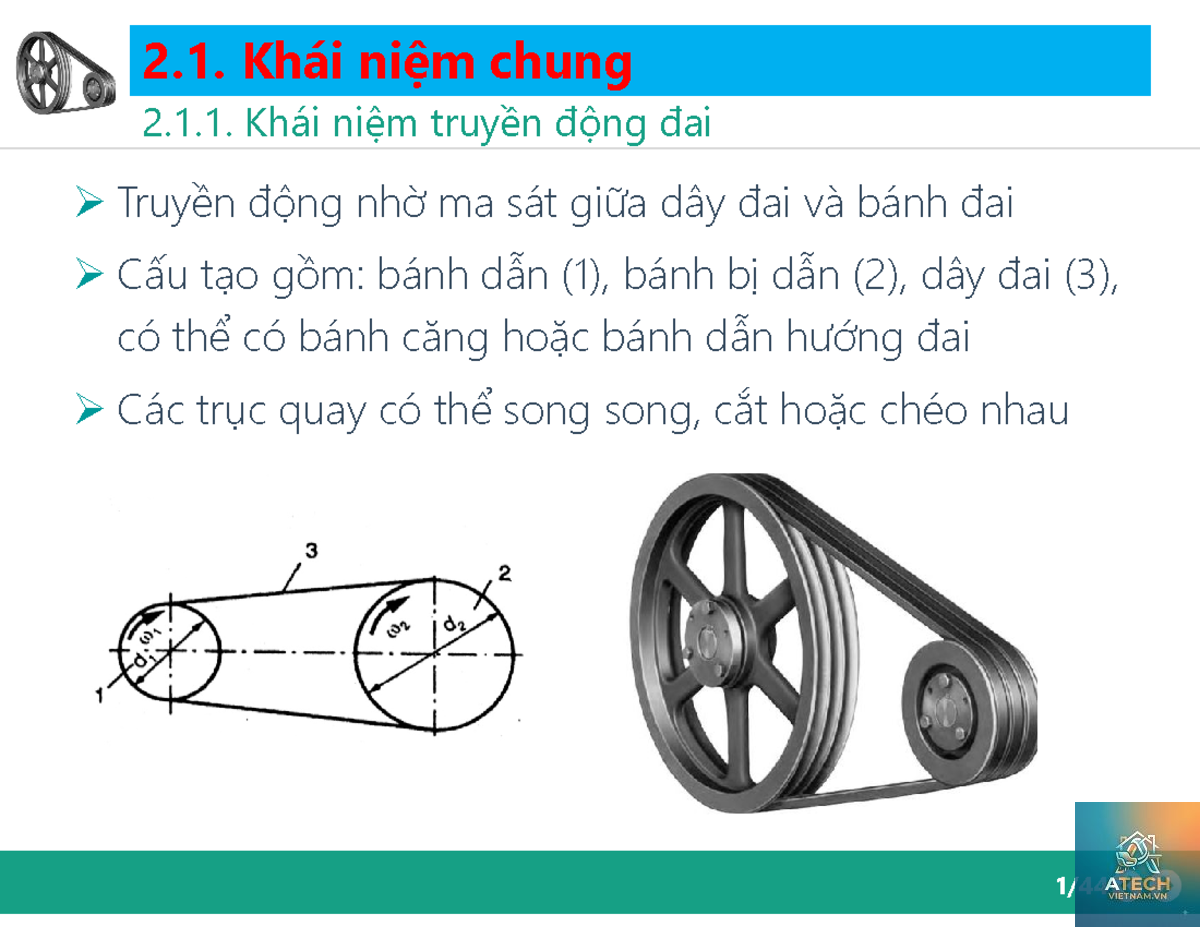

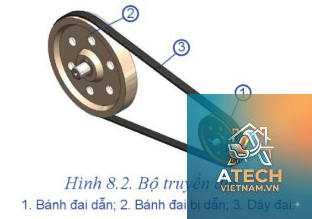

Cấu tạo dây đai truyền động là cách các lớp vật liệu được sắp xếp và kết hợp với nhau để tạo nên một vòng đai có khả năng truyền chuyển động và mô-men xoắn giữa hai hoặc nhiều puly. Về bản chất, dây đai hoạt động dựa trên ma sát hoặc ăn khớp giữa đai và rãnh puly. Mỗi thành phần trong cấu trúc chịu một loại tải trọng khác nhau: lực kéo, lực uốn, lực nén và nhiệt ma sát. Sự kết hợp hài hòa giữa các lớp quyết định độ bền, độ đàn hồi và khả năng chịu tải của dây đai.
Không giống như xích tải hay bộ truyền bánh răng, dây đai có ưu điểm vận hành êm, giảm rung động và không cần bôi trơn. Tuy nhiên, để đạt được những đặc tính đó, nhà sản xuất phải thiết kế cấu trúc đai tối ưu với nhiều lớp vật liệu khác nhau như cao su, sợi thép, sợi polyester và vải bọc ngoài.
Phân loại dây đai truyền động theo cấu tạo
Cấu tạo dây đai truyền động thay đổi tùy theo loại đai. Cấu tạo gồm nhiều lớp vải và cao su ép lại với nhau. Lớp lõi thường là sợi nylon hoặc polyester để chịu kéo, lớp vỏ làm bằng cao su hoặc polyurethane chống mài mòn. Đai dẹt phù hợp truyền tải trọng trung bình, khoảng cách trục lớn.
Dây đai thang (V-belt)
Dây đai thang có mặt cắt ngang hình thang cân. Cấu tạo gồm: lớp đáy chịu kéo (sợi cáp thép hoặc sợi polymer), lớp lõi cao su đàn hồi, lớp vỏ bọc vải gia cường và hai mặt bên tạo góc tiếp xúc với rãnh puly. Nhờ hình dạng nêm, đai thang tạo ma sát lớn hơn đai dẹt gấp 3-4 lần, phù hợp tải nặng.
Dây đai răng (Timing belt / Synchro belt)

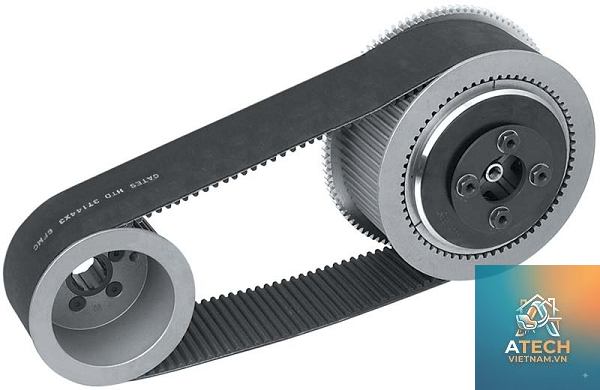

Đai răng có các răng nhô ra ở mặt trong, ăn khớp trực tiếp với rãnh puly. Cấu tạo gồm lõi cáp thép xoắn bện hoặc sợi aramid chịu kéo, phần răng bằng cao su hoặc polyurethane đúc khuôn, bề mặt ngoài trơn. Đai răng không trượt, đồng bộ chuyển động chính xác, thường dùng trong động cơ ô tô và máy CNC.
Dây đai lục giác (Poly-V belt / Ribbed belt)
Đai lục giác có nhiều rãnh nhỏ chạy dọc thân đai, mặt cắt ngang hình lược. Cấu tạo gồm lớp lõi sợi thép hoặc polyester, lớp cao su đàn hồi và các gân tiếp xúc. Loại này cho phép uốn cong nhỏ hơn so với đai thang thông thường, thích hợp cho puly đường kính nhỏ trong máy giặt, máy phát điện.
| Loại đai | Hình dạng mặt cắt | Lõi chịu kéo | Lớp bọc | Ứng dụng điển hình |
|---|---|---|---|---|
| Đai dẹt | Chữ nhật | Sợi nylon, polyester | Cao su tổng hợp | Băng tải, máy dệt |
| Đai thang | Hình thang | Cáp thép, sợi polymer | Vải cao su | Máy nén khí, máy kéo |
| Đai răng | Có răng mặt trong | Cáp thép xoắn, aramid | Polyurethane/Neoprene | Động cơ ô tô, robot |
| Đai lục giác | Nhiều gân dọc | Sợi thép, polyester | Cao su tổng hợp | Máy nông nghiệp, máy giặt |
Chi tiết cấu tạo các lớp trong dây đai truyền động
Một dây đai truyền động tiêu biểu gồm bốn lớp chính: lớp lõi chịu kéo, lớp đệm/cân bằng, lớp vỏ bọc và lớp tiếp xúc. Mỗi lớp đảm nhận một vai trò riêng biệt.
Lớp lõi chịu kéo (Tension member / Cord)
Lớp lõi là thành phần quan trọng nhất trong cấu tạo dây đai truyền động. Nó chịu toàn bộ lực căng dọc trục khi đai làm việc. Vật liệu phổ biến: sợi thép carbon (cho tải nặng, độ giãn thấp), sợi polyester (cho ứng dụng trung bình, yêu cầu đàn hồi), sợi aramid/Kevlar (cho tải cực nặng, chịu nhiệt cao). Lõi được bện hoặc xoắn thành dạng cáp dẹt hoặc tròn, bố trí song song theo chiều dài đai.
Lớp đệm đàn hồi (Cushion / Elastic layer)
Bao quanh lõi là lớp cao su hoặc polymer đàn hồi. Lớp này có chức năng giảm xung lực khi đai vào tiếp xúc puly, phân bố đều ứng suất lên lõi, đồng thời tăng ma sát và giảm tiếng ồn. Độ dày phụ thuộc vào kích thước đai: đai thang nhỏ có lớp đệm mỏng 0.5-1mm, đai lớn có thể dày 3-5mm.
Lớp vỏ bọc (Jacket / Cover)
Lớp vỏ bọc bảo vệ các lớp bên trong khỏi mài mòn, dầu mỡ, hóa chất và nhiệt. Thường làm từ vải cao su (coton tráng cao su) hoặc vải tổng hợp (nylon, polyester). Đối với đai răng, lớp vỏ có thể được đúc liền với răng. Bề mặt vỏ thường có kết cấu nhám hoặc xẻ rãnh nhỏ để thoát nhiệt và giảm trượt.
Lớp tiếp xúc chịu ma sát (Friction layer / Working surface)
Ở đai thang và đai lục giác, lớp tiếp xúc là hai mặt bên (hoặc các gân) tiếp xúc trực tiếp với rãnh puly. Lớp này có hệ số ma sát cao, chịu mài mòn và nhiệt độ cao. Vật liệu thường là cao su nitrile (NBR) hoặc polyurethane. Đối với đai dẹt, toàn bộ bề mặt dưới là lớp tiếp xúc. Với đai răng, lớp tiếp xúc là các răng ăn khớp.
Nguyên lý hoạt động dựa trên cấu tạo

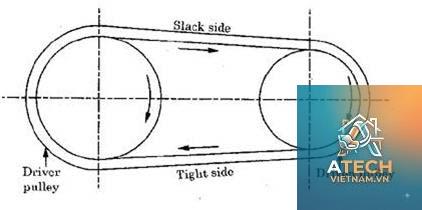

Cấu tạo dây đai truyền động quyết định cơ chế truyền lực. Ở đai ma sát (dẹt, thang, lục giác), lực ma sát giữa lớp tiếp xúc của đai và thành puly tạo ra moment. Lớp lõi chịu lực kéo, lớp đệm giữ cho lực căng đều. Khi đai ôm puly, vùng đai bị nén ở mặt trong và kéo ở mặt ngoài – sự chênh lệch này được hấp thụ nhờ lớp đàn hồi. Ở đai răng, các răng khớp với rãnh puly, loại bỏ trượt, lực truyền trực tiếp qua gốc răng. Lớp lõi trong đai răng phải rất ít giãn để duy trì đồng bộ.
Lợi ích và hạn chế của các cấu trúc đai khác nhau
Đai thang (V-belt)
- Lợi ích: Ma sát cao nhờ góc nêm, tự động điều chỉnh độ căng nhờ tác động nêm, chịu tải nặng, dễ thay thế.
- Hạn chế: Tiêu hao năng lượng do uốn cong liên tục, cần độ căng chính xác, tuổi thọ thấp nếu gấp khúc quá nhỏ.
- Lợi ích: Truyền chính xác, không trượt, tốc độ cao, độ bền gấp 2-3 lần đai thang nếu bảo trì tốt.
- Hạn chế: Giá thành cao hơn, nhạy cảm với bụi bẩn và lệch trục, khó thay thế hơn.
- Lợi ích: Uốn cong linh hoạt, puly nhỏ gọn, ít rung động, tuổi thọ trung bình cao.
- Hạn chế: Không thay thế từng sợi riêng lẻ, phải thay cả bộ nếu hỏng một gân.
- Lợi ích: Chi phí thấp, dễ nối, phù hợp với khoảng cách trục xa và tốc độ thấp.
- Hạn chế: Dễ trượt, yêu cầu độ căng cao, hiệu suất thấp nhất trong các loại.
- Căng đai quá mức hoặc quá lỏng: Căng quá làm biến dạng cấu tạo dây đai truyền động, lõi kéo bị đứt sớm. Lỏng quá gây trượt và nhiệt. Dùng đồng hồ đo độ căng để kiểm tra.
- Không thay cả bộ đai thang: Nếu chỉ thay một sợi trong hệ thống nhiều đai, lực căng không đồng đều, cấu trúc đai mới và cũ khác nhau gây rung.
- Lắp sai hướng đai răng: Một số đai răng có chiều không đối xứng, lắp ngược làm răng nhanh mòn, truyền động mất đồng bộ.
- Bỏ qua bảo vệ chống dầu và hóa chất: Dầu ăn mòn lớp vỏ cao su, làm lộ lõi thép, giảm tuổi thọ đai xuống còn 1/3.
- Chọn sai loại đai cho tải có xung lực hoặc quá tải đột ngột: Đai dẹt và đai thang dễ đứt khi tải va đập, cần đai răng hoặc đai thang có lõi aramid.
- Loại lõi: Lõi thép cho tải nặng ổn định, lõi polyester cho tải nhẹ yêu cầu linh hoạt. Không dùng lõi thép cho puly đường kính quá nhỏ.
- Lớp vỏ: Kiểm tra độ dày và chất lượng vỏ. Nhà sản xuất uy tín thường dùng cao su chloroprene (Neoprene) hoặc polyurethane.
- Kích thước và dung sai: Chiều dài, chiều rộng, góc đai thang phải khớp với tiêu chuẩn (ISO 4184, DIN 2215).
- Khả năng chịu nhiệt: Đai làm việc gần động cơ hay lò sấy cần chọn loại có lớp đệm chịu nhiệt (EPDM hoặc silicone).
- Chứng chỉ: Đai nhập khẩu có chứng chỉ ISO 9001, RoHS, REACH giúp đảm bảo cấu tạo đúng thiết kế.
Đai răng (Timing belt)
Đai lục giác (Poly-V)
Đai dẹt
Ứng dụng thực tế của cấu tạo dây đai truyền động trong các ngành
Ngành ô tô
Đai răng dẫn động cam, bơm dầu, bơm nước. Cấu tạo dây đai truyền động trong động cơ ô tô yêu cầu lõi aramid hoặc thép chịu nhiệt 120-150°C. Lớp vỏ chịu dầu nhớt. Định kỳ thay sau 60.000-100.000 km.
Máy nông nghiệp
Máy gặt, máy bơm nước dùng đai thang loại B, C. Cấu tạo dây đai truyền động ở đây tăng cường lớp bọc dày để chống bụi bẩn và nước. Lõi thép mạ kẽm chống gỉ.
Công nghiệp sản xuất
Băng tải dùng đai dẹt bản rộng với lõi polyester nhiều lớp. Đai lục giác xuất hiện trong máy cắt gỗ, máy ép nhựa nhờ uốn cong gấp.
Thiết bị văn phòng và gia dụng
Máy in laser, máy photocopy dùng đai răng nhỏ bước 2-5mm, lõi thép mảnh, polyurethane màu xanh hoặc đen. Máy giặt cửa trước dùng đai lục giác có độ bền cao chịu tải giặt vắt.
Sai lầm thường gặp khi sử dụng và bảo dưỡng dây đai
Lưu ý quan trọng khi lựa chọn dây đai dựa trên cấu tạo
Khi mua dây đai, cần kiểm tra năm yếu tố liên quan đến cấu tạo dây đai truyền động:
Câu hỏi thường gặp về cấu tạo dây đai truyền động
Cấu tạo dây đai truyền động có khác nhau giữa đai trong nhà và ngoài trời không?
Có. Đai ngoài trời thường có thêm lớp chống tia UV, lõi thép mạ kẽm và vỏ cao su chịu ozone. Đai trong nhà ưu tiên chống dầu và tiếng ồn.
Lớp nào ảnh hưởng nhiều nhất đến tuổi thọ dây đai?
Lớp lõi chịu kéo quyết định tuổi thọ cơ học. Nếu lõi tốt, đai có thể làm việc 10.000-20.000 giờ. Nếu lõi kém, đai đứt sớm dù vỏ còn tốt.
Có thể tự chế tạo dây đai truyền động tại nhà không?
Không nên. Cấu tạo dây đai truyền động yêu cầu lưu hóa cao su dưới áp suất và nhiệt độ cao. Tự nối đai bằng keo hoặc khâu chỉ không đảm bảo độ bền, gây nguy hiểm.
Làm sao để nhận biết đai giả khi mua?
Kiểm tra bằng cách gập đai: đai thật có lõi đều, bề mặt liền mạch. Đai giả thường có gợn sóng ở vỏ, mùi cao su tái sinh nồng, kích thước không chuẩn.
Đai răng có ưu điểm gì hơn đai thang trong truyền động chính xác?
Nhờ cấu tạo ăn khớp, đai răng không bị trượt nên duy trì tỷ lệ truyền tuyệt đối, phù hợp với điều khiển vị trí và đồng bộ hóa nhiều trục.
Kết luận
Cấu tạo dây đai truyền động không đơn thuần là một dải cao su dẹt mà là sự kết hợp tinh vi của các lớp vật liệu có tính chất cơ lý khác nhau. Lớp lõi chịu lực chính, lớp đệm hấp thụ xung, lớp vỏ bảo vệ và lớp tiếp xúc tạo ma sát. Hiểu sâu về từng lớp giúp kỹ sư chọn đúng loại đai cho từng ứng dụng, kéo dài tuổi thọ thiết bị và tiết kiệm chi phí bảo trì. Khi mua đai, hãy ưu tiên sản phẩm có nguồn gốc rõ ràng, cấu trúc đai được kiểm tra chất lượng nghiêm ngặt. Đối với các hệ thống quan trọng như động cơ ô tô hay máy sản xuất tự động, đầu tư vào dây đai chất lượng cao với cấu tạo tiên tiến là quyết định đúng đắn.
