Nhôm là một trong những kim loại phổ biến nhất trong sản xuất công nghiệp và đời sống nhờ trọng lượng nhẹ, độ bền tương đối và khả năng chống ăn mòn tự nhiên. Tuy nhiên, bề mặt nhôm thô thường có lớp oxit mỏng không đồng đều, dễ bám bẩn và khó kết dính với sơn hoặc keo. Hiểu rõ cách xử lý bề mặt nhôm là yếu tố quyết định đến chất lượng sản phẩm cuối cùng, từ độ thẩm mỹ, độ bền cho đến khả năng chống chịu môi trường. Trong bài viết này, chúng
Xử lý bề mặt nhôm là tập hợp các quy trình cơ học, hóa học hoặc điện hóa nhằm thay đổi tính chất bề mặt của kim loại này. Mục tiêu bao gồm làm sạch, tăng độ nhám, tạo lớp phủ bảo vệ, hoặc cải thiện khả năng liên kết với các vật liệu khác. Nhôm tự nhiên có lớp oxit nhôm (Al₂O₃) dày khoảng 2-5 nm, nhưng lớp này thường không đủ để chống ăn mòn mạnh hoặc tạo nền tốt cho sơn.
Quy trình xử lý bề mặt nhôm được áp dụng trong nhiều ngành như sản xuất linh kiện điện tử, khung cửa nhôm, vỏ máy bay, tấm ốp kiến trúc, và đồ gia dụng. Nếu bỏ qua bước này, sản phẩm có thể bị bong tróc sơn, xuất hiện vết ố, hoặc giảm tuổi thọ nghiêm trọng.
Phân Loại Các Phương Pháp Xử Lý Bề Mặt Nhôm
Có ba nhóm chính: xử lý cơ học, xử lý hóa học và xử lý điện hóa. Mỗi phương pháp đều có ưu nhược điểm riêng, phù hợp với từng yêu cầu kỹ thuật cụ thể.
Xử Lý Cơ Học Bề Mặt Nhôm

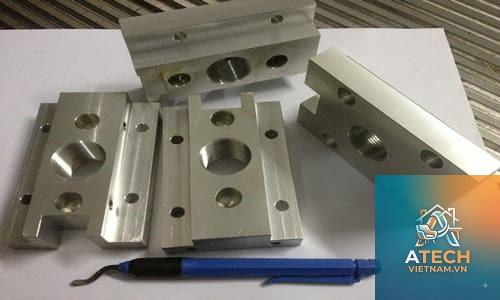

Bao gồm đánh bóng, chà nhám, phun bi, và mài. Mục đích là loại bỏ gồ ghề, tạo độ nhám nhất định hoặc tạo hiệu ứng thẩm mỹ. Phương pháp này thường dùng cho các sản phẩm yêu cầu bề mặt sáng bóng hoặc có kết cấu đặc biệt.
Đánh bóng cơ học: Sử dụng bàn chải, vải nỉ kết hợp với bột đánh bóng để tạo độ bóng gương. Thích hợp cho nội thất, phụ kiện trang trí.

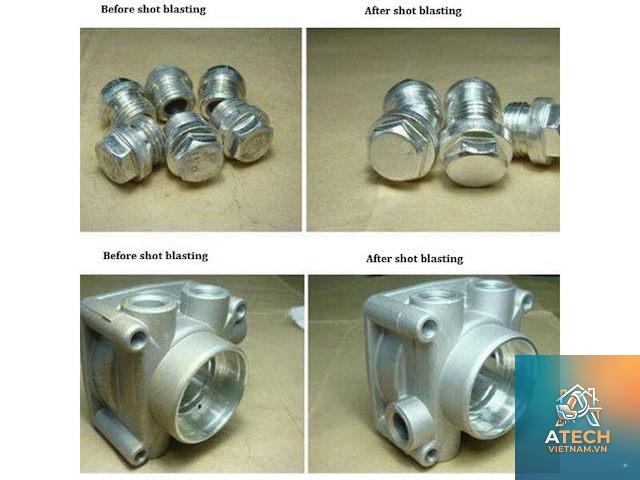

Phun bi (shot blasting): Dùng hạt thép hoặc hạt thủy tinh áp lực cao bắn vào bề mặt, tạo độ nhám đồng đều, giúp tăng độ bám dính cho lớp sơn tĩnh điện.

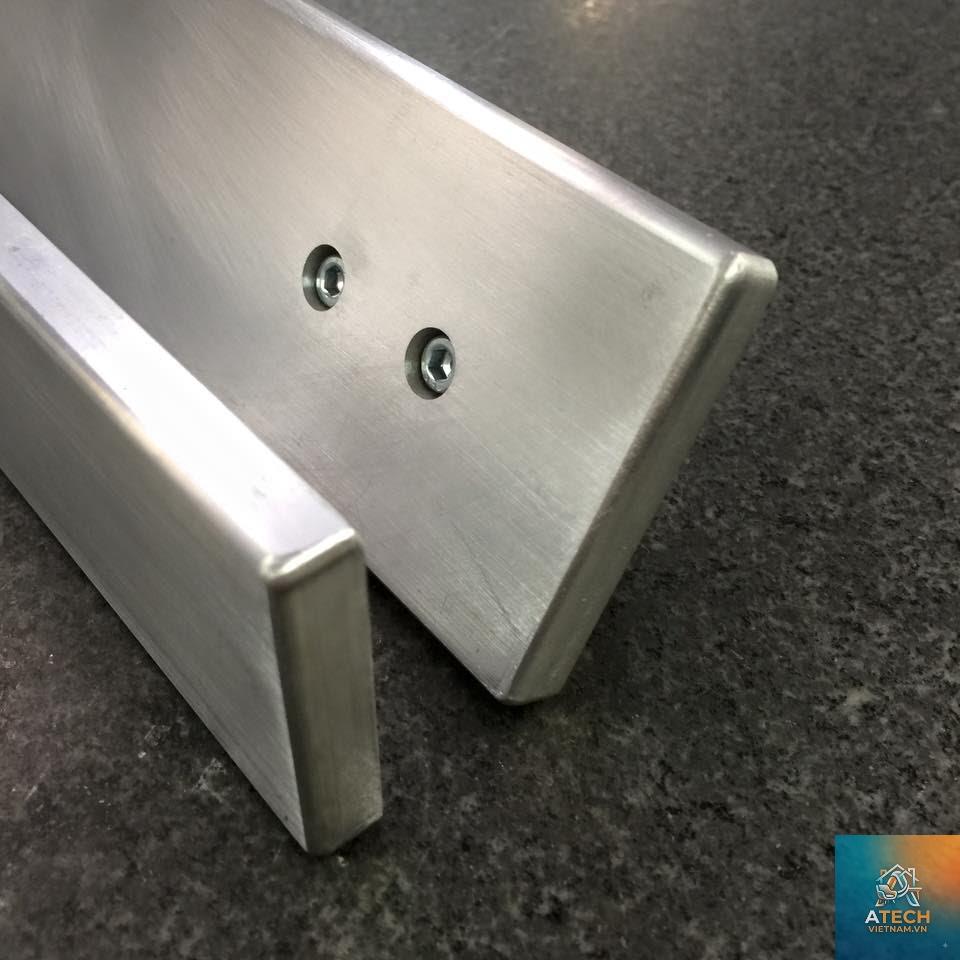

Chà nhám: Dùng giấy nhám từ độ mịn 80 đến 2000 grit để làm phẳng bề mặt. Thường dùng trước khi anodizing hoặc sơn.
Xử Lý Hóa Học Bề Mặt Nhôm
Quy trình này sử dụng dung dịch axit hoặc kiềm để tẩy dầu mỡ, loại bỏ oxit, hoặc tạo lớp chuyển tiếp. Các bước phổ biến gồm tẩy dầu, etching (khắc), và tạo lớp conversion coating.
Tẩy dầu kiềm: Dùng dung dịch NaOH hoặc các chất tẩy công nghiệp để loại bỏ dầu mỡ còn sót sau gia công cơ khí.
Etching (khắc hóa học): Ngâm nhôm trong dung dịch NaOH hoặc HCl để tạo bề mặt nhám mịn, tăng diện tích tiếp xúc. Thường dùng trước khi anodizing.
Conversion coating (lớp phủ chuyển hóa): Sử dụng các hợp chất cromat hoặc photphat để tạo lớp màng mỏng chống ăn mòn, tăng độ bám dính cho sơn. Ngày nay ưu tiên dùng cromat không chứa crom (Cr-free) để thân thiện môi trường.
Xử Lý Điện Hóa – Anodizing Nhôm
Anodizing là quá trình điện phân tạo lớp oxit nhôm dày và cứng trên bề mặt. Lớp này có thể dày từ 5 đến 50 micron, tùy thuộc vào mục đích sử dụng. Anodizing không chỉ bảo vệ mà còn có thể nhuộm màu trang trí.
Quy trình anodizing gồm các bước: làm sạch kiềm, etching, anodizing trong bể axit sulfuric (H₂SO₄), nhuộm màu (nếu cần), và hàn kín lỗ. Kết quả là bề mặt nhôm trở nên cứng hơn, chống mài mòn và chịu được môi trường khắc nghiệt.
So Sánh Các Phương Pháp Xử Lý Bề Mặt Nhôm
Phương pháp
Ưu điểm
Nhược điểm
Ứng dụng chính
Đánh bóng cơ học
Bề mặt sáng bóng, chi phí thấp
Khó đồng đều, dễ bị xước lại
Đồ trang trí, tay nắm cửa
Phun bi
Tạo độ nhám đều, tăng bám dính
Gây biến dạng bề mặt, cần thiết bị chuyên dụng
Khung cửa nhôm, vỏ thiết bị
Etching hóa học
Đồng đều, kiểm soát chính xác
Sử dụng hóa chất độc hại, cần xử lý nước thải
Tiền xử lý trước anodizing
Conversion coating
Tăng khả năng chống ăn mòn, thân thiện môi trường (Cr-free)
Lớp phủ mỏng, không chịu mài mòn cao
Linh kiện ô tô, đồ điện tử
Anodizing
Độ bền cao, chống mài mòn, có thể tạo màu
Chi phí đầu tư lớn, quy trình phức tạp
Kiến trúc, hàng không, thể thao
Lợi Ích Của Xử Lý Bề Mặt Nhôm Đúng Cách
Tăng độ bền chống ăn mòn: Lớp phủ hoặc oxit nhân tạo ngăn cách nhôm với môi trường, kéo dài tuổi thọ sản phẩm.
Cải thiện khả năng kết dính: Bề mặt nhám hoặc có lớp chuyển tiếp giúp sơn, keo dính chặt hơn, hạn chế bong tróc.
Nâng cao tính thẩm mỹ: Xử lý bề mặt nhôm cho phép tạo nhiều màu sắc, độ bóng hoặc hiệu ứng mờ khác nhau.
Chống bám bẩn và dễ vệ sinh: Bề mặt nhẵn hoặc kín lỗ giảm khả năng bám bụi, vi khuẩn.
Cải thiện tính dẫn điện hoặc cách điện: Tùy loại xử lý, có thể điều chỉnh đặc tính bề mặt nhôm.
Hướng Dẫn Cách Xử Lý Bề Mặt Nhôm Chi Tiết Cho Người Mới
Bước 1: Làm sạch cơ học
Dùng giấy nhám grit 120-180 chà nhẹ toàn bộ bề mặt để loại bỏ gờ, oxit lỏng. Lau sạch bụi bằng vải khô.
Bước 2: Tẩy dầu hóa học
Nhúng hoặc phun dung dịch tẩy dầu kiềm (pH 11-13) ở nhiệt độ 50-60°C trong 5-10 phút. Rửa lại bằng nước sạch.
Bước 3: Etching (tạo nhám)
Ngâm nhôm trong dung dịch NaOH 5-10% ở nhiệt độ phòng trong 1-3 phút. Quan sát bề mặt nổi bọt khí đều. Rửa ngay bằng nước.
Bước 4: Conversion coating
Sử dụng dung dịch photphat hoặc cromat (theo hướng dẫn nhà sản xuất) ở nhiệt độ phòng, thời gian 2-5 phút. Tạo lớp màng màu vàng nhạt. Rửa và sấy khô.
Bước 5: Kiểm tra độ sạch
Dùng nước nhỏ giọt lên bề mặt: nếu nước lan đều là đạt, nếu vo tròn là còn dầu. Sấy ở 80-100°C trong 10 phút.
Bước 6: Tiến hành sơn tĩnh điện
Phun sơn tĩnh điện ngay sau khi xử lý, tránh để lâu vì bề mặt sạch dễ bị oxy hóa trở lại.
Những Sai Lầm Thường Gặp Khi Xử Lý Bề Mặt Nhôm
Không làm sạch kỹ dầu mỡ trước khi xử lý: Dầu còn sót làm ngăn cản phản ứng hóa học, gây lỗi bề mặt.
Etching quá lâu: Làm hỏng bề mặt, tạo lỗ không đều, giảm tính thẩm mỹ.
Không rửa sạch hóa chất: Cặn hóa chất còn lại gây ăn mòn về lâu dài.
Sử dụng nước cứng để rửa: Cặn canxi có thể bám lại, ảnh hưởng đến độ bám dính.
Không kiểm soát nhiệt độ và thời gian: Mỗi bước xử lý bề mặt nhôm yêu cầu điều kiện chính xác, sai số dễ dẫn đến phế phẩm.
Lưu Ý Quan Trọng Khi Xử Lý Bề Mặt Nhôm
An toàn lao động là ưu tiên hàng đầu. Các hóa chất như NaOH, axit sulfuric, hay hợp chất cromat đều độc hại. Cần trang bị găng tay, kính bảo hộ, khẩu trang và làm việc trong khu vực thông gió tốt. Hệ thống xử lý nước thải phải đảm bảo tiêu chuẩn môi trường.
Đối với nhôm hợp kim (ví dụ 6061, 7075), thành phần hóa học khác nhau ảnh hưởng đến tốc độ phản ứng. Cần điều chỉnh nồng độ và thời gian phù hợp. Thử nghiệm mẫu nhỏ trước khi sản xuất hàng loạt để tránh rủi ro.
Ứng Dụng Thực Tế Của Các Phương Pháp Xử Lý Bề Mặt Nhôm

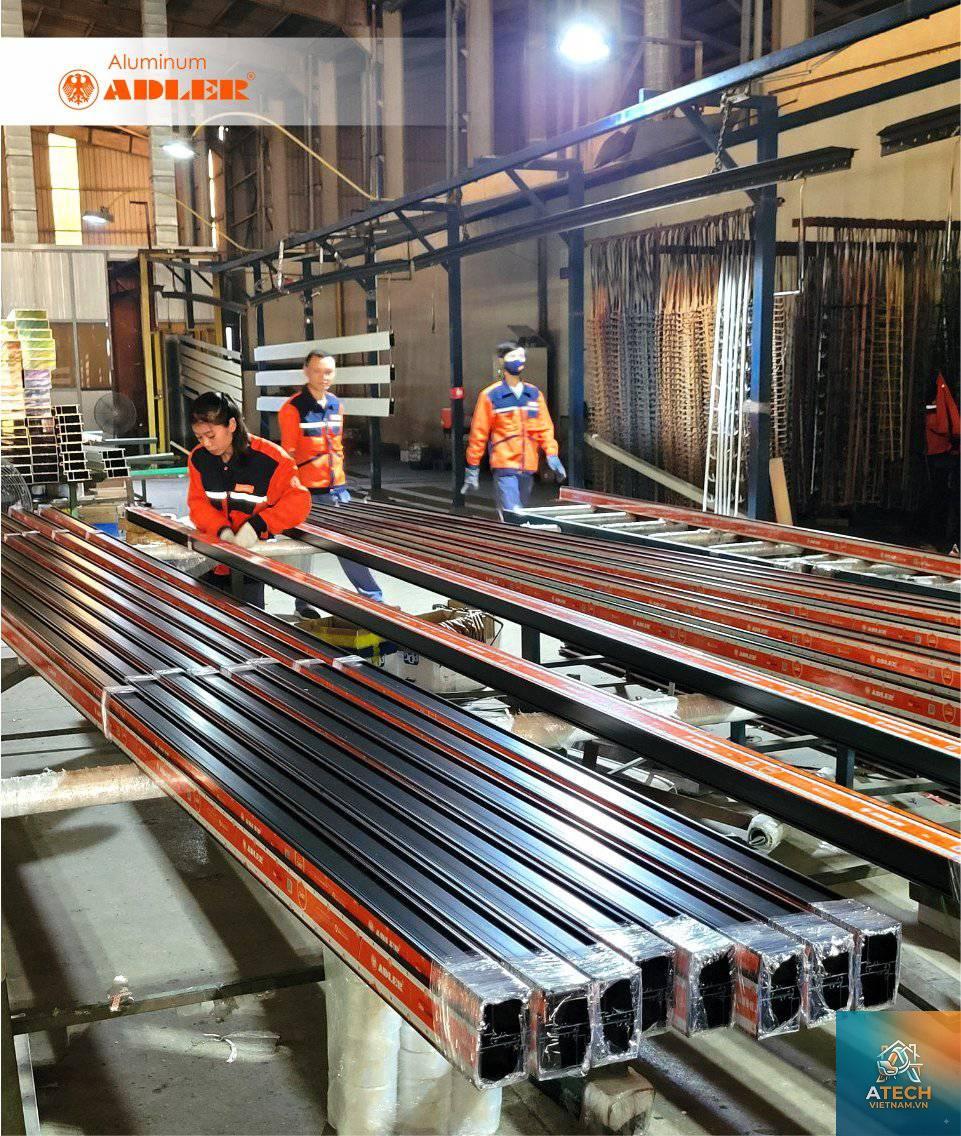

Ngành kiến trúc và xây dựng: Khung cửa, vách ngăn, trần nhôm thường được anodizing hoặc sơn tĩnh điện để chống ăn mòn và giữ màu bền.
Ngành hàng không: Các chi tiết máy bay được anodizing để tăng độ cứng bề mặt, giảm trọng lượng và chống mỏi.
Ngành điện tử: Vỏ điện thoại, laptop được đánh bóng cơ học hoặc phun bi tạo cảm giác cao cấp.
Ngành ô tô: Mâm xe, chi tiết động cơ xử lý bề mặt nhôm bằng phương pháp mạ hoặc anodizing để chịu nhiệt và ma sát.
Có thể với các phương pháp cơ học đơn giản như đánh bóng bằng giấy nhám và đánh bóng tay. Các quy trình hóa học như anodizing yêu cầu thiết bị chuyên dụng và điều kiện an toàn, không nên thực hiện tại nhà nếu không có kinh nghiệm.
Làm thế nào để kiểm tra bề mặt nhôm đã được xử lý đúng chuẩn?
Có thể dùng băng keo dính chuyên dụng để kiểm tra độ bám dính, hoặc thử nghiệm phun muối (salt spray test) để đánh giá khả năng chống ăn mòn. Với anodizing, có thể đo độ dày lớp oxit bằng thiết bị đo từ tính.
Xử lý bề mặt nhôm có ảnh hưởng đến độ dẫn điện không?
Có. Anodizing tạo lớp oxit cách điện, làm giảm dẫn điện. Đánh bóng hoặc mạ điện có thể giữ nguyên hoặc tăng tính dẫn điện. Tùy ứng dụng mà lựa chọn phương pháp phù hợp.
Chi phí xử lý bề mặt nhôm là bao nhiêu?
Chi phí dao động lớn tùy theo phương pháp: đánh bóng cơ học khoảng 5.000-15.000 VNĐ cho một mét vuông, anodizing có thể từ 50.000-200.000 VNĐ mỗi mét vuông tùy độ dày và màu sắc.
Xử lý bề mặt nhôm có thể tạo màu không?
Có. Anodizing cho phép nhuộm màu bằng thuốc nhuộm hữu cơ hoặc vô cơ, tạo ra nhiều tông màu từ đen, xanh, vàng đến đỏ. Conversion coating cũng tạo màu vàng hoặc xanh lục.
Thời gian thực hiện quy trình xử lý bề mặt nhôm là bao lâu?
Từ 20 phút đến vài giờ tùy phương pháp. Anodizing thường mất 30-60 phút, bao gồm các bước tiền xử lý. Riêng công đoạn hàn kín lỗ có thể mất thêm 10-20 phút.
Kết Luận
Nắm vững cách xử lý bề mặt nhôm là chìa khóa để tối ưu hóa chất lượng sản phẩm và giảm tỉ lệ hỏng hóc trong sản xuất. Từ các phương pháp cơ học đơn giản đến các quy trình điện hóa phức tạp, mỗi kỹ thuật đều có vị trí riêng trong công nghiệp. Tuỳ vào yêu cầu cụ thể về độ bền, thẩm mỹ và chi phí, người dùng cần chọn lựa chính xác. Đặc biệt, không nên xem nhẹ các bước tiền xử lý vì đây là nền tảng quyết định sự thành công của cả quy trình. Hãy luôn tuân thủ quy chuẩn an toàn và môi trường khi thực hiện các bước xử lý bề mặt nhôm.
