Việc xác định chính xác chiều dày của tấm nhôm là yếu tố sống còn trong gia công cơ khí, xây dựng và sản xuất linh kiện điện tử. Sai số dù chỉ 0,1mm cũng có thể khiếến sản phẩm mất đi độ bền, khả năng chịu lực hoặc không lắp khớp với thiết kế. Bài viết này sẽ hướng dẫn chi tiết cách kiểm tra độ dày nhôm bằng nhiều phương pháp khác nhau, từ những dụng cụ đơn giản như thước kẹp cho đến công nghệ siêu âm và tia X hiện đại.
Kiểm tra độ dày nhôm là quá trình đo lường khoảng cách giữa hai bề mặt của một chi tiết hoặc tấm nhôm. Đây là thông số kỹ thuật cơ bản nhưng có ảnh hưởng trực tiếp đến khối lượng, độ cứng, khả năng dẫn nhiệt và dẫn điện của vật liệu. Trong thực tế, nhôm thường được sản xuất với dung sai độ dày nhất định theo tiêu chuẩn như ASTM B209 hoặc JIS H4000. Người thợ hoặc kỹ sư cần nắm vững cách kiểm tra độ dày nhôm để đảm bảo nguyên liệu đầu vào đáp ứng đúng yêu cầu kỹ thuật.
Các Phương Pháp Kiểm Tra Độ Dày Nhôm Phổ Biến
Mỗi phương pháp kiểm tra có nguyên lý hoạt động, ưu nhược điểm và phạm vi ứng dụng riêng.

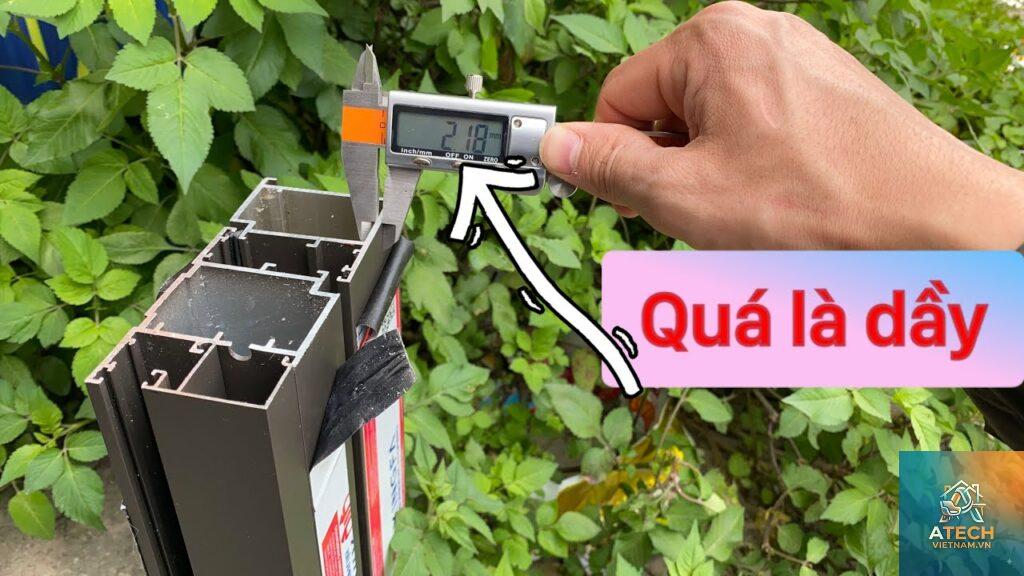

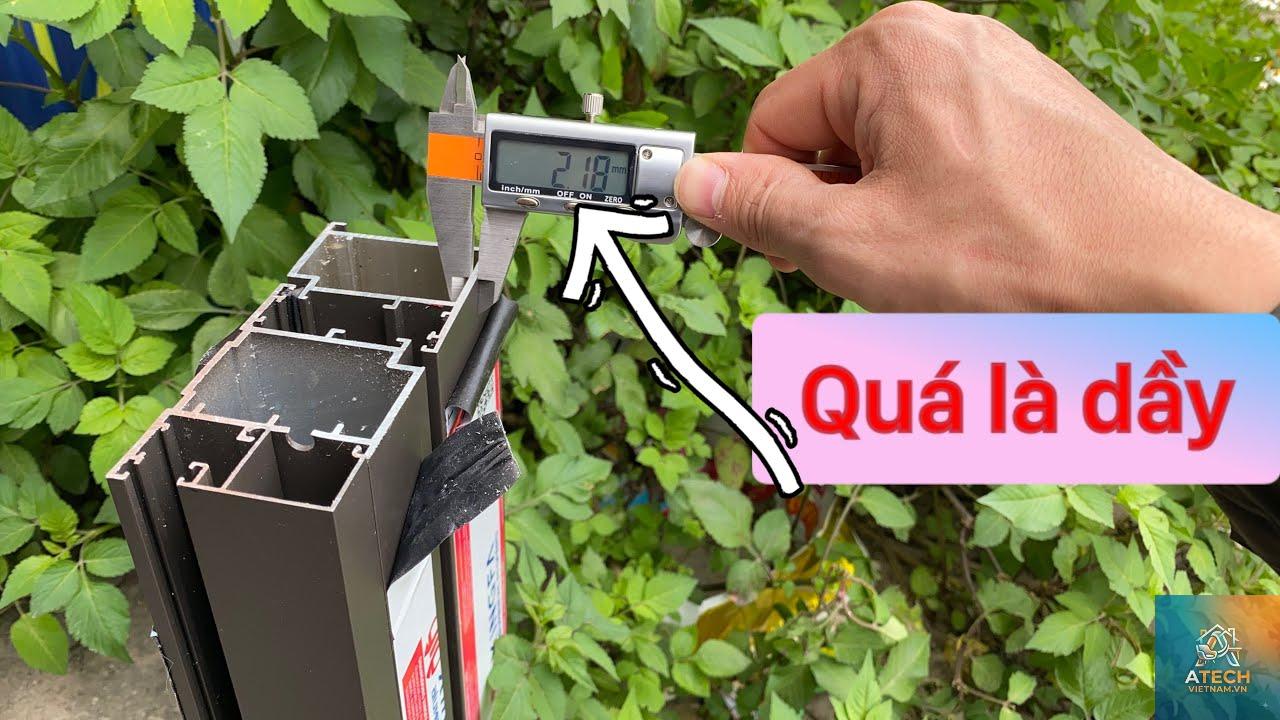

1. Sử Dụng Thước Cặp (Caliper) – Phương Pháp Cơ Bản Nhất
Thước cặp cơ hoặc thước cặp điện tử là công cụ đầu tay của thợ cơ khí khi cần cách kiểm tra độ dày nhôm nhanh chóng. Với độ chính xác ±0,02mm, thước cặp phù hợp để đo các tấm nhôm có chiều dày từ 0,5mm đến 200mm. Cách thực hiện rất đơn giản: kẹp hai hàm đo vào vị trí cần kiểm tra, đọc kết quả trên thang đo chính và du xích.
Ưu điểm: Dễ thao tác, không cần nguồn điện, chi phí thấp.
Nhược điểm: Khó đo chính xác ở các vị trí lồi lõm hoặc mép cắt không phẳng. Không đo được độ dày lớp phủ bề mặt.
Lưu ý: Đảm bảo bề mặt đo sạch sẽ và vuông góc với trục đo để tránh sai số.
2. Micromet (Panme Đo Độ Dày) – Độ Chính Xác Cao Hơn
Micromet có độ phân giải đến 0,001mm, là lựa chọn tin cậy khi cần kiểm tra độ dày nhôm với sai số rất nhỏ. Cấu tạo gồm hàm đo cố định và đầu đo vi cấp xoay được. Phương pháp này đặc biệt hữu ích khi đo các chi tiết nhôm nhỏ như tấm tản nhiệt, lá nhôm hoặc linh kiện điện tử.
Quy trình đo: Vệ sinh bề mặt, đặt chi tiết giữa hai hàm, xoay núm cho đến khi cảm thấy lực kẹp vừa đủ, đọc kết quả trên thân thước.
Yêu cầu kỹ thuật: Người đo cần có tay nghề để tạo lực kẹp đồng đều, tránh biến dạng đàn hồi của nhôm.
Phạm vi đo: Thông thường từ 0-25mm, 25-50mm tùy loại panme.
3. Đầu Dò Siêu Âm (Ultrasonic Thickness Gauge) – Phương Pháp Không Phá Hủy
Đây là cách kiểm tra độ dày nhôm hiện đại, cho phép đo từ một phía mà không cần tiếp cận mặt sau. Nguyên lý hoạt động dựa trên việc phát sóng siêu âm xuyên qua vật liệu và tính thời gian phản hồi. Máy đo siêu âm phù hợp với các kết cấu nhôm dạng ống, bồn chứa, vỏ tàu hoặc các chi tiết đã lắp ráp.
Độ chính xác: ±0,01mm đối với nhôm có bề mặt nhẵn.
Yêu cầu: Cần gel tiếp âm giữa đầu dò và bề mặt nhôm. Bề mặt phải sạch dầu mỡ và không có lớp sơn dày.
Giới hạn: Khó đo chính xác trên nhôm có độ dày dưới 0,5mm hoặc có cấu trúc hạt lớn.
4. Máy Đo Độ Dày Bằng Tia X (X-Ray Fluorescence)
Công nghệ tia X thường được áp dụng trong các phòng thí nghiệm hoặc dây chuyền sản xuất quy mô lớn. Thiết bị này không chỉ đo độ dày mà còn phân tích thành phần hợp kim nhôm. Phương pháp này có tốc độ cực nhanh (dưới 1 giây) và độ chính xác đến micromet.
Phạm vi ứng dụng: Kiểm tra độ dày màng sơn phủ trên nhôm, đo độ dày lá nhôm siêu mỏng (cỡ micron).
Chi phí: Rất cao, chỉ phù hợp với nhà máy sản xuất hoặc trung tâm kiểm định.
An toàn: Cần tuân thủ nghiêm ngặt quy định về bức xạ.
5. Phương Pháp Trọng Lượng – Đo Gián Tiếp Qua Khối Lượng
Khi không có dụng cụ chuyên dụng, cách kiểm tra độ dày nhôm có thể thực hiện gián tiếp bằng cách cân trọng lượng mẫu và tính toán dựa trên khối lượng riêng của nhôm (2,7 g/cm³). Công thức áp dụng: Độ dày = Khối lượng / (Diện tích x Khối lượng riêng).
Chính xác: Phụ thuộc vào độ chính xác của cân và độ đồng đều của tấm nhôm.
Phù hợp: Kiểm tra số lượng lớn các tấm nhôm có hình dạng đều đặn.
Hạn chế: Không áp dụng được cho chi tiết có hình dạng phức tạp hoặc có lỗ khoét.
So Sánh Các Phương Pháp Kiểm Tra Độ Dày Nhôm
Phương pháp
Độ chính xác
Tốc độ
Chi phí
Yêu cầu kỹ năng
Ứng dụng chính
Thước cặp
±0,02mm
Nhanh
Thấp
Thấp
Kiểm tra nhanh tại xưởng
Micromet
±0,001mm
Trung bình
Trung bình
Trung bình
Chi tiết chính xác cao
Siêu âm
±0,01mm
Nhanh
Cao
Cao
Kết cấu phức tạp, một mặt
Tia X
±0,001mm
Rất nhanh
Rất cao
Rất cao
Sản xuất hàng loạt, màng mỏng
Trọng lượng
Sai số lớn
Chậm
Thấp
Thấp
Kiểm tra sơ bộ
Quy Trình Kiểm Tra Độ Dày Nhôm Chi Tiết Từng Bước
Để đảm bảo kết quả đo chính xác và đáng tin cậy, cần tuân thủ quy trình chuẩn dưới đây.
Bước 1: Chuẩn Bị Bề Mặt Và Dụng Cụ
Làm sạch bề mặt nhôm bằng dung môi (acetone hoặc cồn) để loại bỏ dầu mỡ, bụi bẩn.
Kiểm tra dụng cụ đo đã được hiệu chuẩn theo tiêu chuẩn gốc. Nếu dùng thước kẹp, hãy lau sạch hai hàm đo và đưa về vị trí zero.
Đối với máy siêu âm, cần kiểm tra pin và thiết lập vận tốc sóng âm phù hợp với nhôm (khoảng 6420 m/s).
Bước 2: Xác Định Vị Trí Đo
Lấy mẫu tại ít nhất 5 vị trí khác nhau trên tấm nhôm: bốn góc và trung tâm.
Đối với sản phẩm dạng cuộn hoặc thanh dài, đo cách mép tối thiểu 10mm để tránh vùng biến dạng.
Đánh dấu các điểm đo để lưu lại biên bản kiểm tra.
Bước 3: Tiến Hành Đo Và Ghi Kết Quả
Đặt dụng cụ vuông góc với bề mặt nhôm. Với thước cặp, giữ lực kẹp vừa phải, tránh bóp chặt làm cong tấm nhôm mỏng.
Mỗi điểm đo thực hiện 3 lần, lấy giá trị trung bình.
Ghi chép vào phiếu kiểm soát chất lượng kèm theo mã lô sản phẩm.
Bước 4: Đánh Giá Kết Quả
So sánh số đo trung bình với dung sai cho phép trong bản vẽ hoặc tiêu chuẩn kỹ thuật.
Nếu chênh lệch vượt quá ±5% so với kích thước danh nghĩa, cần kiểm tra lại và xử lý theo quy trình sản xuất.
Đối với nhôm nhập khẩu, đối chiếu với chứng chỉ chất lượng đi kèm.
Các Sai Lầm Thường Gặp Khi Kiểm Tra Độ Dày Nhôm
Dù có dụng cụ tốt, nhiều người vẫn mắc phải những lỗi cơ bản dẫn đến sai số lớn.
Không hiệu chuẩn dụng cụ định kỳ: Thước kẹp hoặc micromet sau thời gian dài sử dụng sẽ bị mòn hàm đo, gây sai số hệ thống.
Đo ở vị trí không đại diện: Một số tấm nhôm có độ dày không đồng đều do quá trình cán. Chỉ đo một điểm duy nhất sẽ không phản ánh đúng chất lượng lô hàng.
Dùng sai phương pháp cho độ dày quá nhỏ: Với lá nhôm dưới 0,3mm, thước cặp và micromet thường cho kết quả không ổn định. Cần dùng đầu dò tia X hoặc kính hiển vi đo.
Bỏ qua ảnh hưởng của nhiệt độ: Nhôm giãn nở nhiệt 23,5 µm/m°C. Nếu đo trong môi trường chênh lệch lớn so với nhiệt độ tiêu chuẩn 20°C, cần hiệu chỉnh kết quả.
Ứng Dụng Thực Tế Của Kiểm Tra Độ Dày Nhôm
Việc kiểm soát độ dày nhôm có vai trò quyết định trong nhiều lĩnh vực sản xuất và xây dựng.
Ngành xây dựng: Kiểm tra độ dày tấm nhôm composite (ACP) dùng làm mặt dựng. Độ dày lớp nhôm thường từ 0,3mm đến 0,5mm. Sai lệch sẽ ảnh hưởng đến khả năng chống chịu gió bão.
Sản xuất linh kiện điện tử: Tản nhiệt CPU, vỏ điện thoại làm từ nhôm tấm mỏng. Độ dày không đạt yêu cầu dẫn đến tản nhiệt kém hoặc méo mó.
Ngành hàng không: Vỏ máy bay dùng nhôm hợp kim với dung sai cực kỳ nghiêm ngặt. Mỗi lần kiểm tra đều phải tuân thủ quy trình AS9100.
Gia công cơ khí chính xác: Phôi nhôm dùng để CNC cần độ dày đồng đều để đảm bảo độ cứng vững khi gá đặt.
Lưu Ý Quan Trọng Khi Chọn Cách Kiểm Tra Độ Dày Nhôm
Không phải phương pháp nào cũng phù hợp cho mọi tình huống.
Độ dày dự kiến: Với nhôm dày trên 10mm, thước cặp và micromet vẫn tốt. Với nhôm mỏng dưới 1mm, ưu tiên siêu âm hoặc tia X.
Hình dạng chi tiết: Nếu chỉ có một mặt tiếp cận (ống, bình kín), buộc phải dùng siêu âm.
Ngân sách đầu tư: Thước cặp tốt chỉ vài trăm nghìn, trong khi máy siêu âm công nghiệp có thể lên đến hàng chục triệu đồng.
Yêu cầu pháp lý: Một số hợp đồng yêu cầu kết quả kiểm tra phải được chứng nhận bởi phòng thí nghiệm độc lập, kèm theo biên bản hiệu chuẩn thiết bị.
Làm thế nào để phân biệt nhôm nguyên chất với nhôm hợp kim khi kiểm tra độ dày?
Độ dày không giúp phân biệt thành phần hợp kim. Cần kết hợp kiểm tra độ cứng (thang Rockwell hoặc Brinell) hoặc phân tích thành phần hóa học bằng quang phổ. Tuy nhiên, một số hợp kim nhôm như 6061 có độ dày tiêu chuẩn khác với 5052, nên tra cứu bảng dung sai đi kèm.
Có thể kiểm tra độ dày nhôm khi đang sơn phủ không?
Máy đo siêu âm tiêu chuẩn sẽ đo tổng chiều dày nhôm và lớp sơn. Để đo riêng độ dày nhôm, cần một đầu dò có khả năng phân tách lớp hoặc sử dụng máy đo độ dày lớp phủ bằng dòng điện xoáy. Phương pháp tia X cũng có thể phân tích đa lớp.
Kiểm tra độ dày nhôm định kỳ bao lâu một lần?
Với dây chuyền sản xuất liên tục, nên kiểm tra ngẫu nhiên mỗi lô hoặc mỗi ca sản xuất. Đối với hàng nhập kho, kiểm tra 100% lô đầu tiên, sau đó giảm xuống 10-20% tùy theo độ ổn định của nhà cung cấp.
Sai số cho phép khi kiểm tra độ dày nhôm là bao nhiêu?
Theo tiêu chuẩn ASTM B209, dung sai độ dày tấm nhôm thường là ±5% đối với kích thước danh nghĩa từ 0,5mm đến 6mm. Với tấm dày hơn, dung sai có thể nới rộng đến ±10%. Các đơn hàng đặc biệt có thể yêu cầu ±2%.
Nên chọn thước cặp cơ hay thước cặp điện tử để đo nhôm?
Thước cặp điện tử cho kết quả nhanh, dễ đọc trên màn hình LCD, phù hợp với người mới. Thước cặp cơ bền hơn, không lo hết pin, thích hợp môi trường khắc nghiệt. Về độ chính xác, cả hai loại đều đạt ±0,02mm nếu được hiệu chuẩn đúng.
Kết Luận
Kiểm tra độ dày nhôm không chỉ là việc đo đạc đơn thuần mà là một quy trình kỹ thuật đòi hỏi sự chính xác và hiểu biết về vật liệu. Tùy vào điều kiện trang thiết bị, yêu cầu về độ chính xác và tính chất của sản phẩm, người thực hiện có thể lựa chọn cách kiểm tra độ dày nhôm phù hợp từ thước cặp, micromet, siêu âm đến tia X. Quan trọng nhất là tuân thủ đúng quy trình, hiệu chuẩn dụng cụ định kỳ và ghi chép đầy đủ kết quả. Với những hướng dẫn chi tiết trong bài viết này, hy vọng bạn có thể áp dụng thành công vào công việc thực tế, đảm bảo chất lượng đầu ra và giảm thiểu rủi ro sản xuất.
