Tiện puly sắt là một trong những kỹ thuật gia công cơ khí phổ biến, đòi hỏi sự chính xác và am hiểu về vật liệu cũng như máy móc. Việc nắm vững cách tiện puly sắt đúng chuẩn không chỉ giúp tạo ra sản phẩm có độ bền cao, vận hành êm ái mà còn kéo dài tuổi thọ cho toàn bộ hệ thống truyền động. Trong bài viết này, chúng

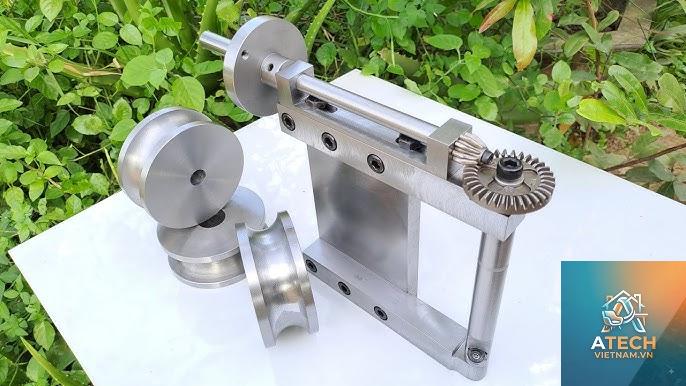

Puly sắt (còn gọi là ròng rọc sắt) là chi tiết cơ khí dạng đĩa tròn có rãnh, được sử dụng để dẫn hướng và truyền chuyển động cho dây curoa, dây cáp hoặc xích. Vật liệu chế tạo puly thường là thép carbon, thép hợp kim hoặc gang xám, tùy vào yêu cầu tải trọng và môi trường làm việc. Puly sắt đóng vai trò quan trọng trong các hệ thống băng tải, máy nâng hạ, động cơ điện, máy nông nghiệp và nhiều thiết bị công nghiệp khác.
Việc tiện puly sắt đúng kỹ thuật sẽ đảm bảo các yếu tố: độ đồng tâm giữa rãnh puly và tâm trục, độ chính xác của góc rãnh (thường là 30°, 34°, 38° hoặc 40° tùy loại dây curoa), độ bóng bề mặt và dung sai kích thước theo tiêu chuẩn. Một puly được tiện không chuẩn sẽ gây rung động, mòn dây curoa nhanh, giảm hiệu suất truyền động và tiềm ẩn nguy cơ mất an toàn.
Các Loại Phôi Thường Dùng Để Tiện Puly Sắt
Trước khi tìm hiểu cách tiện puly sắt, cần phân biệt các loại phôi phổ biến để có phương pháp gia công phù hợp:
Phôi thép tròn đặc (thép CT3, C45, 40X): Dùng cho puly chịu tải trung bình và cao, có độ bền cơ học tốt. Khi tiện cần chú ý chế độ cắt phù hợp vì thép dẻo dễ tạo lẹo dao.
Phôi gang xám (GX15-32, GX20-40): Thường dùng cho puly cỡ lớn, có tính chống mòn và giảm rung tốt. Gang giòn, dễ vỡ nên cần giảm tốc độ cắt và tăng góc trước của dao.
Phôi nhôm hoặc hợp kim nhôm: Ít phổ biến hơn, dùng cho puly nhẹ trong thiết bị tốc độ thấp. Dễ tiện nhưng dễ biến dạng nếu không kẹp chặt.
Dụng Cụ Và Thiết Bị Cần Thiết Cho Quy Trình Tiện Puly Sắt
Để thực hiện cách tiện puly sắt đạt yêu cầu kỹ thuật, bạn cần chuẩn bị đầy đủ các dụng cụ sau:
Máy tiện vạn năng (hoặc máy tiện CNC) có công suất phù hợp với đường kính puly.
Mâm cặp 3 chấu hoặc 4 chấu, kèm theo đồ gá chuyên dụng để định tâm chính xác.
Dao tiện ngoài (thép gió HSS hoặc hợp kim cứng carbide) để tiện thô và tinh mặt trụ.
Dao tiện rãnh (dao cắt đứt hoặc dao định hình) phù hợp với biên dạng rãnh puly.
Thước cặp, panme đo ngoài, dưỡng đo góc rãnh (template) hoặc máy đo tọa độ.
Dung dịch làm mát (dầu cắt gọt hoặc nước xà phòng) để giảm nhiệt và kéo dài tuổi thọ dao.
Đồ bảo hộ: kính, găng tay, giày bảo hộ.
Các Bước Tiến Hành Tiện Puly Sắt Chi Tiết

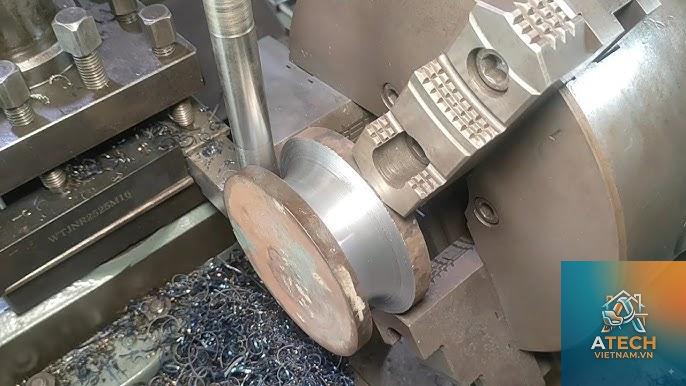

Bước 1: Chuẩn Bị Phôi Và Gá Lắp
Phôi sắt cần được cắt sẵn với kích thước lớn hơn đường kính puly mong muốn khoảng 5-10mm. Dùng máy mài hoặc máy cắt để loại bỏ ba via và làm phẳng hai mặt đầu. Gá phôi lên mâm cặp, dùng đồng hồ so để kiểm tra độ đồng tâm, sai số cho phép không quá 0,05mm. Nếu phôi có đường kính lớn, nên dùng mâm cặp 4 chấu để điều chỉnh độ đảo dễ hơn.
Đối với puly có lỗ trục sẵn, cần tiện lỗ trước khi tiện rãnh. Nếu phôi đặc, bạn sẽ khoan lỗ tâm và tiện lỗ sau khi tiện mặt trụ ngoài. Việc gá lắp chính xác quyết định đến 70% chất lượng sản phẩm cuối cùng.
Bước 2: Tiện Mặt Đầu Và Mặt Trụ Ngoài
Tiến hành tiện thô mặt đầu để tạo mặt phẳng tham chiếu, sau đó tiện thô mặt trụ ngoài với chiều sâu cắt từ 1-3mm (tùy độ cứng phôi). Chọn tốc độ trục chính khoảng 400-600 vòng/phút cho thép và 200-300 vòng/phút cho gang. Lượng chạy dao khoảng 0,1-0,2mm/vòng. Sau khi tiện thô, thực hiện tiện tinh với chiều sâu cắt 0,2-0,5mm, tốc độ cao hơn và lượng chạy dao nhỏ hơn để đạt độ bóng Ra 1.6-3.2.
Kiểm tra đường kính ngoài bằng panme, dung sai thường là ±0,05mm. Đồng thời kiểm tra độ côn và độ ôvan của mặt trụ.
Bước 3: Tiện Rãnh Puly – Phần Quan Trọng Nhất Trong Cách Tiện Puly Sắt
Đây là bước quyết định chất lượng puly. Tùy theo dây curoa sử dụng (dây thang, dây chêm, dây răng) mà rãnh puly có hình dạng khác nhau. Phổ biến nhất là rãnh hình thang với góc đỉnh tiêu chuẩn:
Puly dây curoa thang: góc rãnh 34°, 36°, 38° hoặc 40° tùy đường kính puly và loại dây.
Puly dây curoa răng: rãnh có biên dạng đặc biệt, thường dùng dao phay hoặc dao tiện định hình.
Puly dây cáp: rãnh bán nguyệt hoặc chữ U.

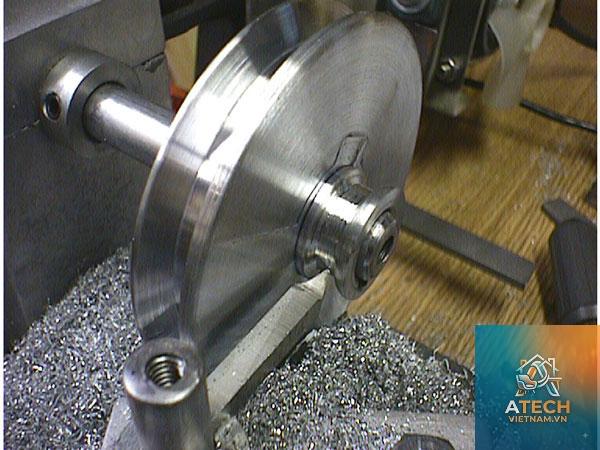

Dùng dao tiện rãnh có lưỡi cắt phù hợp với góc rãnh. Nếu không có dao định hình, có thể tiện thô bằng dao cắt đứt và hoàn thiện bằng dũa hoặc đá mài. Quá trình tiện rãnh cần thực hiện từ từ, giảm tốc độ xuống còn 200-300 vòng/phút để tránh rung động. Kiểm tra độ sâu rãnh bằng dưỡng hoặc thước đo chuyên dụng.
Lưu ý: Với puly có nhiều rãnh (multi-groove), cần tiện lần lượt từng rãnh, đảm bảo khoảng cách giữa các rãnh (bước rãnh) chính xác. Độ lệch bước rãnh không quá 0,1mm trên toàn bộ chiều dài puly.
Bước 4: Tiện Lỗ Trục Và Gia Công Lỗ Then
Tiện lỗ trục với đường kính và độ chính xác tương ứng với trục lắp ghép (thường là H7 hoặc H8). Dùng dao tiện lỗ, tốc độ trục chính 400-600 vòng/phút, lượng chạy dao 0,05-0,1mm/vòng. Đo lỗ bằng calip hoặc panme đo lỗ. Sau đó dùng dao tiện rãnh trong để gia công rãnh then (nếu có). Kích thước rãnh then phải tuân theo tiêu chuẩn TCVN hoặc DIN.
Bước 5: Hoàn Thiện Và Kiểm Tra Chất Lượng
Sau khi tiện xong, tháo puly khỏi mâm cặp, dùng giấy nhám hoặc đá mài để làm sạch ba via ở các cạnh rãnh và mép lỗ. Kiểm tra lại toàn bộ kích thước: đường kính ngoài, đường kính lỗ, độ sâu rãnh, góc rãnh, độ đồng tâm giữa lỗ và rãnh. Dùng máy cân bằng động nếu yêu cầu độ chính xác cao. Cuối cùng, phun sơn chống gỉ hoặc phủ dầu bảo quản.
Các Thông Số Cắt Tối Ưu Khi Tiện Puly Sắt
Để đạt hiệu quả cao trong cách tiện puly sắt, bạn nên tham khảo bảng thông số cắt dưới đây (áp dụng cho máy tiện vạn năng, dao hợp kim cứng):
Loại phôi
Chiều sâu cắt (mm)
Tốc độ cắt (m/phút)
Lượng chạy dao (mm/vòng)
Thép C45 (thô)
2 – 3
120 – 160
0,15 – 0,25
Thép C45 (tinh)
0,2 – 0,5
180 – 220
0,05 – 0,10
Gang xám (thô)
2 – 4
60 – 90
0,20 – 0,30
Gang xám (tinh)
0,3 – 0,6
100 – 130
0,08 – 0,15
Thép hợp kim (thô)
1,5 – 2,5
100 – 140
0,10 – 0,20
Lưu ý: Tốc độ cắt (Vc) được tính dựa trên đường kính phôi và tốc độ trục chính.
Góc rãnh phụ thuộc vào loại dây curoa. Đối với dây curoa thang thông thường, góc rãnh thường là 34° (dây SPZ, SPA) hoặc 36° (dây SPB).
Trong sửa chữa nhỏ,
Nguyên nhân có thể do gá phôi lệch tâm, bước rãnh không đều, hoặc puly bị mất cân bằng khối lượng. Cần kiểm tra lại độ đồng tâm, cân bằng động nếu cần. Ngoài ra, trục puly có thể bị cong hoặc ổ bi hỏng.
Nên chọn dao tiện hợp kim cứng hay thép gió cho puly sắt?
Dao hợp kim cứng (carbide) cho tuổi thọ cao và tốc độ cắt lớn, phù hợp sản xuất hàng loạt. Dao thép gió (HSS) giá rẻ, dễ mài sắc, phù hợp sửa chữa lẻ hoặc tiện gang. Nếu tiện thép cứng hoặc thép hợp kim, nên dùng dao carbide phủ.
Thời gian tiện một puly sắt trung bình là bao lâu?
Tùy vào đường kính, số rãnh và tay nghề thợ. Với puly đường kính 200mm, một rãnh, thợ lành nghề mất khoảng 30-45 phút (gồm gá lắp, tiện thô, tinh và kiểm tra). Với puly phức tạp hơn có thể mất từ 1-3 giờ.
Lưu Ý Quan Trọng Khi Tiện Puly Sắt
Luôn đảm bảo an toàn lao động: không đeo găng tay vải khi vận hành máy tiện, tay áo gọn gàng.
Trước khi tiện, kiểm tra hệ thống làm mát và chạy thử máy không tải để kiểm tra độ rung.
Với puly có đường kính lớn hơn 300mm, nên tiện với tốc độ thấp và tăng cường gá lắp cứng vững.
Sau khi tiện xong, cần làm sạch phoi và kiểm tra kỹ các cạnh sắc. Phoi sắt rất sắc, có thể gây đứt tay.
Nếu tiện puly cho hệ thống chạy tốc độ cao (trên 3000 vòng/phút), bắt buộc phải cân bằng động.
Kết Luận
Nắm vững cách tiện puly sắt không chỉ đòi hỏi kiến thức lý thuyết về thông số cắt, dao cụ mà còn cần kinh nghiệm thực tế trong gá lắp và xử lý tình huống. Mỗi bước từ chuẩn bị phôi, tiện mặt trụ, gia công rãnh đến kiểm tra cuối cùng đều ảnh hưởng trực tiếp đến chất lượng sản phẩm. Hy vọng qua bài viết này, bạn đã có cái nhìn toàn diện và chi tiết để áp dụng vào công việc gia công hoặc sửa chữa của mình. Hãy luôn tuân thủ quy trình, kiểm tra kỹ lưỡng từng thông số và không ngừng trau dồi kỹ năng để cho ra những sản phẩm puly sắt đạt chuẩn.
