Van chống cháy ngược là gì và tại sao cần lắp đặt?
Van chống cháy ngược (còn gọi là van một chiều chống cháy, flame arrestor) là thiết bị an toàn quan trọng trong các hệ thống dẫn khí, nhiên liệu lỏng, hoặc đường ống hóa chất. Van này cho phép dòng lưu chất đi theo một chiều và ngăn chặn ngọn lửa lan ngược về nguồn gây cháy nổ. Việc hiểu rõ cấu tạo và cách lắp van chống cháy ngược không chỉ giúp bảo vệ thiết bị mà còn đảm bảo an toàn tính mạng cho người vận hành.
Trong thực tế, các vụ tai nạn cháy nổ trong nhà máy, bồn chứa xăng dầu, hoặc hệ thống gas công nghiệp thường bắt nguồn từ hiện tượng cháy ngược dòng. Van chống cháy ngược hoạt động dựa trên nguyên lý hấp thụ nhiệt khi ngọn lửa đi qua các khe hẹp hoặc tấm kim loại dạng tổ ong, làm giảm nhiệt độ xuống dưới điểm bắt lửa của hỗn hợp khí. Chính vì vậy, việc lắp đặt đúng cách lắp van chống cháy ngược là yếu tố sống còn trong thiết kế hệ thống.
Phân loại van chống cháy ngược
Van chống cháy ngược dạng khô
Loại này sử dụng các tấm lưới kim loại hoặc cấu trúc dạng tổ ong bằng thép không gỉ. Khi ngọn lửa đi qua, nhiệt được phân tán nhanh qua các bề mặt kim loại, khiến nhiệt độ giảm đột ngột. Đây là loại phổ biến nhất trong các hệ thống khí gas, hơi dung môi.
Van chống cháy ngược dạng ướt
Sử dụng chất lỏng (thường là nước hoặc dầu) để ngăn cháy ngược. Dòng khí đi qua lớp chất lỏng, tạo thành bọt khí, và ngọn lửa bị dập tắt ngay khi tiếp xúc với bề mặt chất lỏng. Loại này thường dùng trong hệ thống khí có nhiệt độ cao hoặc áp suất lớn.
Van chống cháy ngược tốc độ cao (Detonation arrestor)
Dành cho các hệ thống có vận tốc dòng chảy rất lớn, như đường ống dẫn khí hydro hoặc axetylen. Cấu trúc đặc biệt giúp hấp thu sóng xung kích và ngọn lửa lan truyền với tốc độ siêu âm.
Quy trình chi tiết cách lắp van chống cháy ngược
Việc lắp van chống cháy ngược không phức tạp nhưng đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Dụng cụ cần có: cờ lê, băng tan, kìm, đồng hồ đo áp suất, gioăng làm kín.
Đảm bảo van không bị méo, nứt, hoặc có vật lạ bên trong. Vệ sinh sạch bề mặt ren hoặc mặt bích trước khi lắp. Nếu van có phần tử lọc, hãy làm sạch lưới lọc.
Bước 2: Xác định vị trí lắp đặt

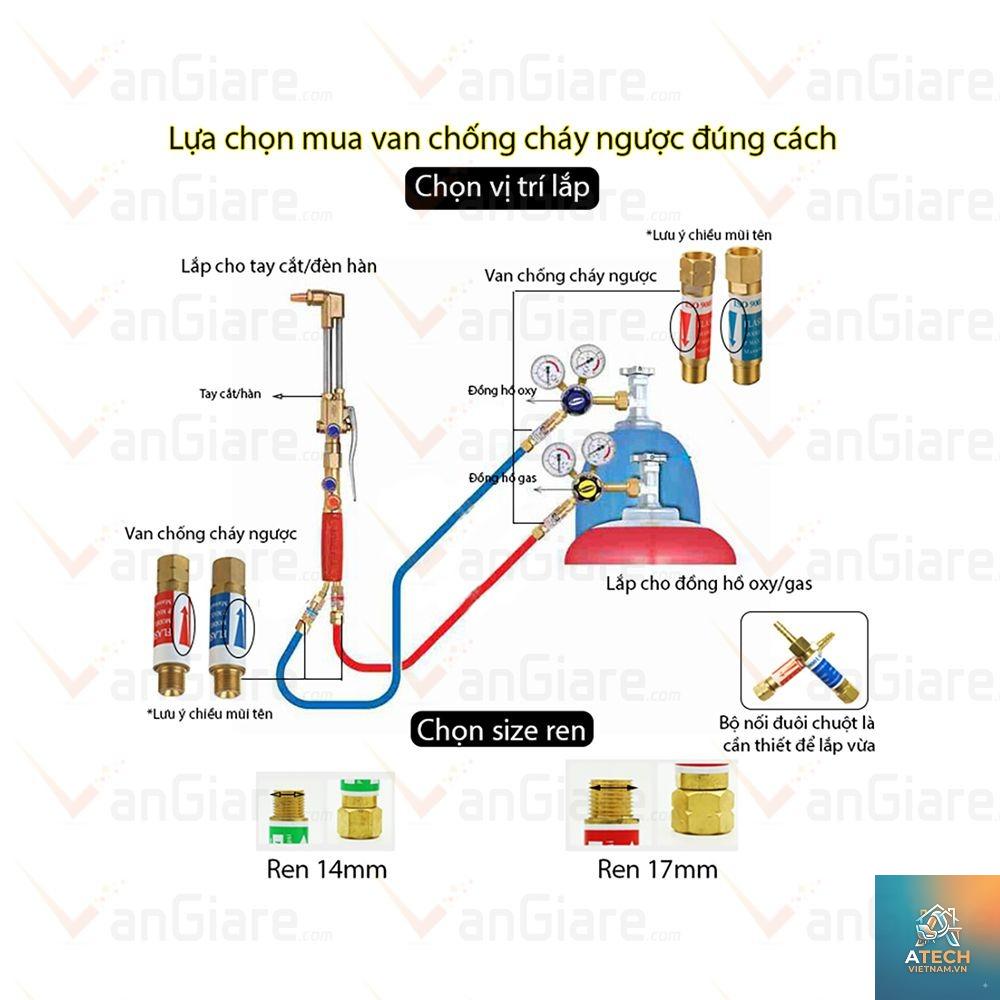

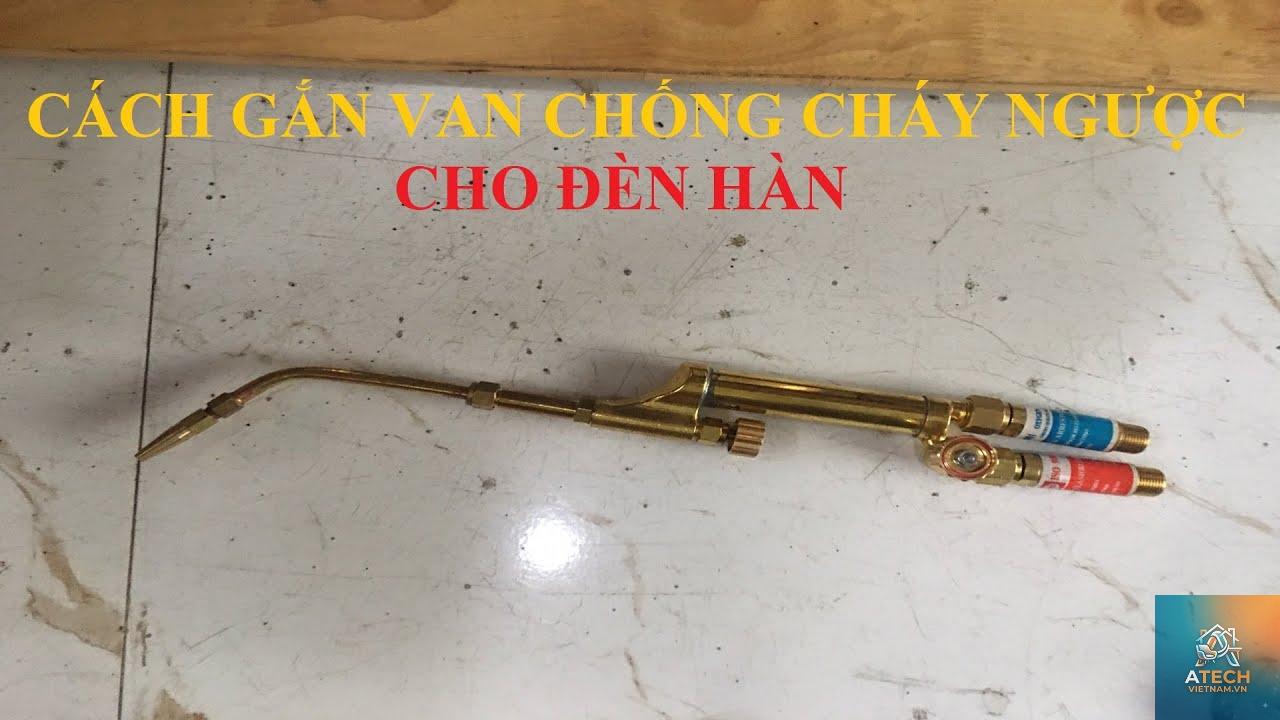

Van chống cháy ngược phải được lắp càng gần nguồn phát sinh ngọn lửa tiềm ẩn càng tốt. Trong hệ thống gas, lắp ngay sau đồng hồ gas hoặc trước đầu đốt. Đối với bồn chứa xăng dầu, lắp trên đường ống thở hoặc đường ống xả áp.

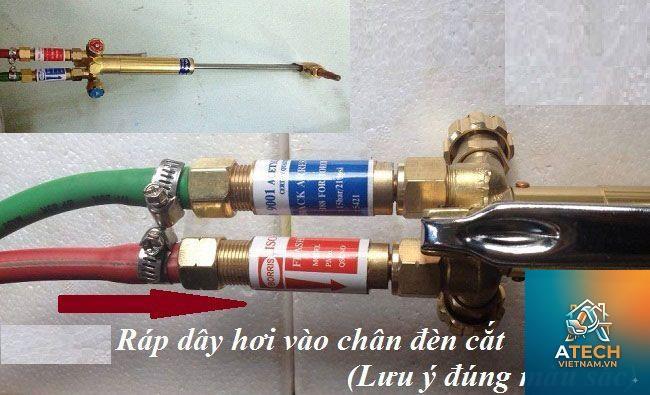

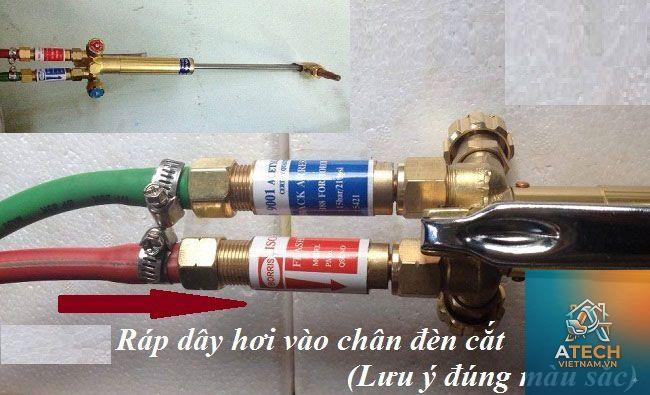

Lưu ý: hướng mũi tên trên thân van phải trùng với chiều dòng chảy. Lắp sai chiều sẽ làm van không hoạt động hoặc gây tắc nghẽn.
Bước 3: Gắn kết nối và siết chặt
Tùy theo loại kết nối (ren, mặt bích, hàn), tiến hành lắp theo đúng quy trình:
- Kết nối ren: Dùng băng tan quấn 3-5 vòng quanh ren ống, theo chiều kim đồng hồ. Vặn van vào từ từ, dùng cờ lê siết chặt nhưng không quá mạnh tay để tránh nứt thân van.
- Kết nối mặt bích: Đặt gioăng làm kín giữa hai mặt bích. Bắt bu lông theo thứ tự chéo nhau, siết từng bước với mô-men xoắn theo tiêu chuẩn nhà sản xuất.
- Kết nối hàn: Chỉ áp dụng cho van chịu nhiệt cao. Cần hàn đính trước để cố định vị trí, sau đó hàn hoàn chỉnh. Chú ý làm mát van trong quá trình hàn để tránh hỏng cấu trúc bên trong.
- Ngăn chặn hoàn toàn nguy cơ cháy nổ lan truyền ngược dòng, bảo vệ người và tài sản.
- Tuổi thọ cao, ít phải bảo trì nếu lắp đúng kỹ thuật.
- Phù hợp với nhiều loại lưu chất: khí gas, hơi dung môi, nhiên liệu lỏng.
- Có thể hoạt động ở áp suất và nhiệt độ rộng, từ -20°C đến vài trăm độ C.
- Gây tổn thất áp suất nhất định khi dòng chảy qua, cần tính toán khi thiết kế hệ thống.
- Nếu van bị bám bẩn hoặc đóng cặn có thể làm giảm hiệu quả chống cháy.
- Một số loại van có kích thước lớn và giá thành cao.
- Không thể tự động reset sau khi đã kích hoạt, cần kiểm tra và thay mới nếu bị cháy.
Bước 4: Kiểm tra độ kín và hướng dòng
Sau khi lắp xong, dùng khí nén hoặc nước áp suất thấp (nếu cho phép) để kiểm tra rò rỉ. Bôi xà phòng loãng lên các mối nối, nếu có bọt khí xuất hiện là rò rỉ cần siết lại. Đồng thời kiểm tra chiều mũi tên có đúng hướng không.
Bước 5: Lắp thiết bị bảo vệ kèm theo (nếu cần)
Một số trường hợp yêu cầu lắp thêm van an toàn (pressure relief valve) ở phía trước van chống cháy ngược để tránh quá áp khi van đóng đột ngột. Cũng nên lắp đồng hồ đo áp suất hai đầu van để theo dõi chênh áp, phát hiện sớm tắc nghẽn.
Bước 6: Ghi nhãn và lập biên bản
Dán nhãn ghi rõ ngày lắp, thông số kỹ thuật, hướng dòng chảy. Lưu biên bản kiểm tra để phục vụ bảo trì định kỳ. Đây cũng là yêu cầu bắt buộc trong các hệ thống PCCC (phòng cháy chữa cháy).
Lợi ích và hạn chế khi lắp van chống cháy ngược
Lợi ích
Hạn chế
So sánh van chống cháy ngược với van một chiều thông thường
| Tiêu chí | Van chống cháy ngược | Van một chiều thông thường |
|---|---|---|
| Chức năng chính | Ngăn cháy lan ngược dòng | Ngăn dòng chảy ngược |
| Cấu tạo | Có phần tử tản nhiệt (lưới, tổ ong) | Đĩa, bi hoặc màng ngăn đơn giản |
| Khả năng chịu nhiệt | Cao (thường trên 200°C) | Trung bình (dưới 100°C) |
| Ứng dụng | Hệ thống khí dễ cháy nổ | Hệ thống nước, dầu thủy lực |
| Giá thành | Cao hơn 3-5 lần | Thấp hơn |
Những sai lầm thường gặp khi lắp van chống cháy ngược và cách tránh
1. Lắp ngược chiều dòng chảy
Đây là lỗi phổ biến nhất. Nếu lắp ngược, van sẽ không cho dòng lưu chất đi qua hoặc khi có cháy ngược, van không có tác dụng. Cách tránh: luôn kiểm tra mũi tên trên thân van trước khi lắp, dùng bút đánh dấu thêm nếu cần.
2. Không để khoảng cách an toàn với nguồn nhiệt
Một số người lắp van quá gần đầu đốt hoặc bộ gia nhiệt, làm van bị nóng quá mức thiết kế, gây hỏng cấu trúc bên trong. Cần giữ khoảng cách tối thiểu 30-50 cm tùy theo loại van.
3. Sử dụng băng tan không đúng cách
Băng tan quấn quá dày hoặc quấn lỏng gây rò rỉ. Quấn quá mỏng không đủ kín. Lớp băng thừa khi siết có thể bị đứt rơi vào bên trong van, gây kẹt cơ cấu. Cách tránh: quấn đều 3-5 vòng, không để đầu băng thừa lòi ra.
4. Bỏ qua bảo trì định kỳ
Van chống cháy ngược sau một thời gian sẽ bị bám bụi, cặn dầu, hoặc lưới lọc bị oxy hóa. Nếu không vệ sinh, hiệu quả tản nhiệt giảm, tăng nguy cơ cháy nổ. Nên kiểm tra 6 tháng/lần đối với môi trường sạch, 3 tháng/lần với môi trường nhiều bụi.
5. Tự ý thay đổi cấu trúc van
Một số người tháo bỏ lưới lọc hoặc thay bằng vật liệu khác để tăng lưu lượng. Điều này làm mất tác dụng chống cháy ngược. Tuyệt đối không can thiệp vào phần tử bên trong van.
Lưu ý quan trọng khi thực hiện cách lắp van chống cháy ngược
Luôn tắt nguồn cấp khí hoặc nhiên liệu trước khi lắp đặt. Nếu hệ thống đang hoạt động, hãy xả áp hoàn toàn và đảm bảo không còn áp suất dư. Sử dụng ủng cách điện, găng tay chịu nhiệt và kính bảo hộ trong quá trình thi công.
Tham khảo tài liệu kỹ thuật của nhà sản xuất van. Mỗi loại van có thông số riêng về mô-men xoắn siết bu lông, nhiệt độ môi trường tối đa, và loại gioăng phù hợp. Không áp dụng chung một quy trình cho tất cả các hãng.
Trong trường hợp lắp đặt ngoài trời, cần che chắn van khỏi mưa nắng trực tiếp, đặc biệt với van dạng khô có lưới kim loại dễ bị ăn mòn. Sơn chống gỉ hoặc dùng vật liệu inox 316L cho môi trường hóa chất.
Ứng dụng thực tế của van chống cháy ngược
Trong hệ thống gas công nghiệp
Các nhà máy sản xuất thép, gốm sứ, thực phẩm thường dùng gas LPG hoặc khí thiên nhiên. Van chống cháy ngược được lắp ở mỗi nhánh cấp gas tới lò đốt, giúp cách ly từng khu vực khi xảy ra sự cố.
Trong hệ thống bồn chứa xăng dầu
Trên đường ống thở của bồn chứa, lắp van chống cháy ngược để ngăn lửa từ bên ngoài lan vào bồn khi có sét đánh hoặc tia lửa gần khu vực.
Trong phòng thí nghiệm và nhà máy hóa chất
Các dung môi dễ bay hơi như acetone, ethanol, toluene cần van chống cháy ngược trên đường ống dẫn hơi ra ngoài, bảo vệ khỏi cháy nổ do tĩnh điện.
Trong hệ thống khí biogas
Trại chăn nuôi hoặc nhà máy xử lý rác thải sử dụng biogas để phát điện. Van chống cháy ngược là thiết bị bắt buộc trên đường ống dẫn khí từ hầm ủ đến máy phát.
Câu hỏi thường gặp về cách lắp van chống cháy ngược
Van chống cháy ngược có thể lắp ngang hoặc đứng được không?
Đa số van chống cháy ngược dạng lưới cho phép lắp ở mọi vị trí, nhưng nên ưu tiên lắp đứng (trục van thẳng đứng) với loại có cơ cấu đóng mở bằng lò xo hoặc trọng lực. Kiểm tra hướng dẫn của nhà sản xuất để chọn vị trí phù hợp.
Có cần lắp thêm van an toàn song song không?
Trong các hệ thống áp suất cao hoặc lưu lượng lớn, nên lắp thêm van xả áp ở phía trước van chống cháy ngược để tránh quá áp khi van đóng đột ngột. Điều này giúp bảo vệ van và đường ống.
Bao lâu nên kiểm tra van chống cháy ngược?
Tần suất kiểm tra phụ thuộc vào môi trường và lưu chất: với khí sạch, 6 tháng/lần; với khí có bụi hoặc hơi dung môi, 3 tháng/lần. Kiểm tra bằng cách tháo van, vệ sinh lưới lọc, đo chênh áp trước và sau van.
Van chống cháy ngược có thể sửa chữa khi hỏng không?
Phần thân van có thể thay gioăng hoặc phục hồi ren, nhưng phần tử chống cháy (lưới, tổ ong) nếu đã bị biến dạng do nhiệt hoặc ăn mòn thì phải thay mới. Không nên hàn vá vì sẽ làm thay đổi cấu trúc tản nhiệt.
Làm sao biết van đã hết tác dụng?
Dấu hiệu nhận biết: chênh áp tăng cao bất thường so với ban đầu, lưới lọc bị rách hoặc thủng, thân van có vết nứt. Khi kiểm tra bằng cách thổi khí áp suất thấp, nếu van không tạo ra độ giảm áp như tiêu chuẩn thì cần thay.
Kết luận
Cách lắp van chống cháy ngược không chỉ đơn thuần là thao tác cơ khí mà còn đòi hỏi sự hiểu biết về nguyên lý hoạt động và tính chất của lưu chất trong hệ thống. Một van được lắp đúng sẽ hoạt động hiệu quả trong nhiều năm, bảo vệ an toàn cho con người và thiết bị. Hãy luôn chọn van chính hãng, có chứng nhận PCCC, và thực hiện bảo trì định kỳ để đảm bảo hiệu suất tối ưu. Nếu chưa tự tin, nên nhờ đến sự hỗ trợ của kỹ thuật viên có kinh nghiệm để tránh những sai lầm đáng tiếc.
