Khung nhôm định hình ngày càng được sử dụng phổ biến trong nhiều lĩnh vực như sản xuất máy móc, tự động hóa, nội thất văn phòng, và xây dựng nhà xưởng. Việc nắm vững cách lắp khung nhôm định hình không chỉ giúp bạn tiết kiệm chi phí thuê thợ mà còn đảm bảo độ chính xác, an toàn và thẩm mỹ cho công trình. Bài viết này sẽ cung cấp cho bạn quy trình lắp ráp chuyên nghiệp, từ khâu chuẩn bị dụng cụ, xử lý profile nhôm cho đến hoàn thiện khung.
Khung nhôm định hình là gì? Các loại phổ biến hiện nay
Khung nhôm định hình (aluminum profile frame) là hệ thống các thanh nhôm được ép đùn qua khuôn với hình dạng mặt cắt cố định, thường có rãnh chữ T hoặc rãnh chữ U. Nhờ thiết kế rãnh trượt tiêu chuẩn, các thanh nhôm có thể kết nối linh hoạt với nhau bằng phụ kiện như góc nối, bạc ren, thanh nối thẳng, bu lông, và vít.
Các loại nhôm định hình phổ biến trên thị trường bao gồm:
Nhôm định hình loạt 20: Loại nhỏ nhất (20×20, 20×40, 20×60) thường dùng cho máy móc nhỏ, tủ điện, robot giáo dục.
Nhôm định hình loạt 30 (30×30, 30×60, 30×90): Phổ thông nhất, dùng trong hệ thống băng tải, giá đỡ sản phẩm, khung bàn làm việc.
Nhôm định hình loạt 40 (40×40, 40×80, 40×120): Chịu tải trung bình, phù hợp khung máy CNC, vách ngăn phòng sạch, giàn giáo nhẹ.
Nhôm định hình loạt 60 (60×60, 60×120): Loại lớn, dùng cho kết cấu chịu lực nặng như khung máy ép, sàn thao tác, giàn đỡ thiết bị công nghiệp.
Nhôm định hình có khả năng chống ăn mòn, trọng lượng nhẹ, dễ gia công, và có thể tái sử dụng. Chính vì thế, hiểu đúng cách lắp khung nhôm định hình sẽ giúp bạn tận dụng tối đa ưu điểm này.
Dụng cụ và phụ kiện cần chuẩn bị trước khi lắp khung nhôm định hình
Trước khi bắt tay vào thực hiện cách lắp khung nhôm định hình, hãy kiểm tra danh sách vật tư và dụng cụ sau để đảm bảo quá trình diễn ra suôn sẻ.
Dụng cụ gia công cơ bản
Dụng cụ
Mục đích sử dụng
Ghi chú
Cưa cắt nhôm (cưa tay hoặc máy cưa đĩa)
Cắt thanh nhôm định hình đúng kích thước
Nên dùng lưỡi cưa chuyên dụng cho nhôm
Khoan điện + mũi khoan hợp kim
Khoan lỗ trên nhôm để bắt vít hoặc luồn bu lông
Đường kính mũi khoan theo tiêu chuẩn phụ kiện
Máy taro ren (taro tay hoặc máy)
Taro ren trong rãnh nhôm để bắt vít cố định
Có thể dùng bạc ren thay thế nếu không taro
Cờ lê, lục giác (Allen key)
Siết chặt ốc vít, bu lông kết nối
Kích thước theo phụ kiện đi kèm
Thước mét, thước góc vuông
Đo kích thước và kiểm tra góc vuông
Độ chính xác ±0.5mm

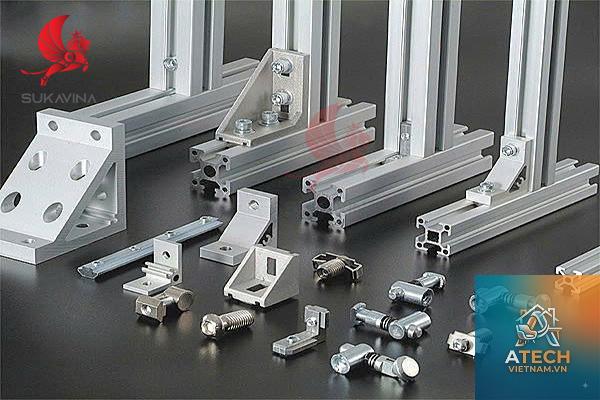

Phụ kiện kết nối khung nhôm định hình
Góc nối trong (inside bracket): Dùng để kết nối hai thanh nhôm vuông góc, lắp bên trong rãnh.
Góc nối ngoài (outside bracket): Lắp bên ngoài khung, tăng độ cứng vững.
Bạc ren T-nut (slot nut): Đặt vào rãnh nhôm, dùng để bắt vít hoặc gắn phụ kiện khác.
Bu lông đầu bằng (socket cap screw) và vòng đệm: Kết hợp với bạc ren để tạo liên kết chắc chắn.
Thanh nối thẳng (connector): Nối hai thanh nhôm cùng phương, thường dùng khi cần thanh dài hơn 6m.
Nắp rãnh (profile end cap): Che chắn đầu rãnh, tăng tính thẩm mỹ và an toàn.
Hướng dẫn chi tiết cách lắp khung nhôm định hình theo 7 bước chuẩn kỹ thuật
Quy trình cách lắp khung nhôm định hình đúng chuẩn bao gồm 7 bước cơ bản từ thiết kế đến hoàn thiện. Mỗi bước đều có những lưu ý riêng để đảm bảo khung đạt độ chính xác và bền vững.
Bước 1: Lên bản vẽ và tính toán kích thước khung nhôm định hình
Trước khi cắt nhôm, hãy vẽ phác thảo khung với kích thước thực tế. Xác định loại profile, độ dày thành nhôm (thường từ 1.2mm đến 3mm tùy loạt), và vị trí các điểm kết nối. Bạn nên cộng thêm 2-3mm cho mỗi đường cắt để bù lại dung sai gia công. Nếu khung có nhiều tầng, hãy ghi chú chiều dài từng thanh để tránh nhầm lẫn.
Bước 2: Cắt thanh nhôm định hình theo kích thước yêu cầu
Đặt thanh nhôm lên bàn cưa, cố định chặt bằng kẹp. Dùng cưa đĩa có lưỡi cắt nhôm (răng mịn, góc cắt thường là 90°). Cắt từ từ, không ấn mạnh để tránh biến dạng mép nhôm. Sau khi cắt, dùng dũa hoặc giấy nhám mịn làm sạch ba via ở hai đầu thanh. Việc này giúp các mối nối khít hơn khi lắp ráp.
Bước 3: Khoan lỗ và taro ren trên rãnh nhôm định hình
Dùng thước đo đánh dấu vị trí lỗ khoan trên rãnh nhôm (thường là rãnh chữ T trung tâm). Khoan lỗ có đường kính nhỏ hơn ren vít khoảng 0.5mm. Nếu dùng bạc ren, chỉ cần khoan lỗ đủ rộng để luồn bu lông. Nếu muốn bắt vít trực tiếp vào nhôm, cần taro ren bằng taro tay với dầu bôi trơn. Lưu ý không khoan quá sâu làm hỏng mặt còn lại của profile.
Bước 4: Lắp bạc ren T-nut vào rãnh nhôm
Đặt bạc ren vào rãnh, xoay nhẹ để bạc khớp với rãnh chữ T. Dùng dụng cụ chuyên dụng hoặc tay đẩy bạc đến vị trí mong muốn. Với các khung nhôm định hình có tải trọng lớn, nên dùng bạc ren có gờ chống xoay để tránh bạc bị xoay khi siết vít.
Bước 5: Kết nối các thanh nhôm bằng phụ kiện góc nối và bu lông
Ghép hai thanh nhôm cần kết nối sao cho rãnh thẳng hàng. Đặt góc nối trong hoặc ngoài vào đúng vị trí, luồn bu lông qua lỗ trên góc nối và bắt vào bạc ren. Siết nhẹ bằng tay trước, sau đó dùng lục giác siết chặt hoàn toàn. Với các mối nối góc, hãy dùng thước góc vuông kiểm tra độ chính xác 90° trước khi siết chặt cuối cùng.
Bước 6: Cố định khung và kiểm tra độ chắc chắn
Sau khi lắp xong các thanh chính, đặt khung lên mặt phẳng. Dùng thước kẹp và thước góc kiểm tra toàn bộ kích thước và độ vuông góc. Nếu có độ lệch, nới lỏng các bu lông, điều chỉnh lại rồi siết chặt. Vặn chặt tất cả ốc vít theo mô-men lực khuyến cáo (thường từ 5-15 Nm tùy loại phụ kiện).
Bước 7: Lắp các phụ kiện hoàn thiện và kiểm tra an toàn

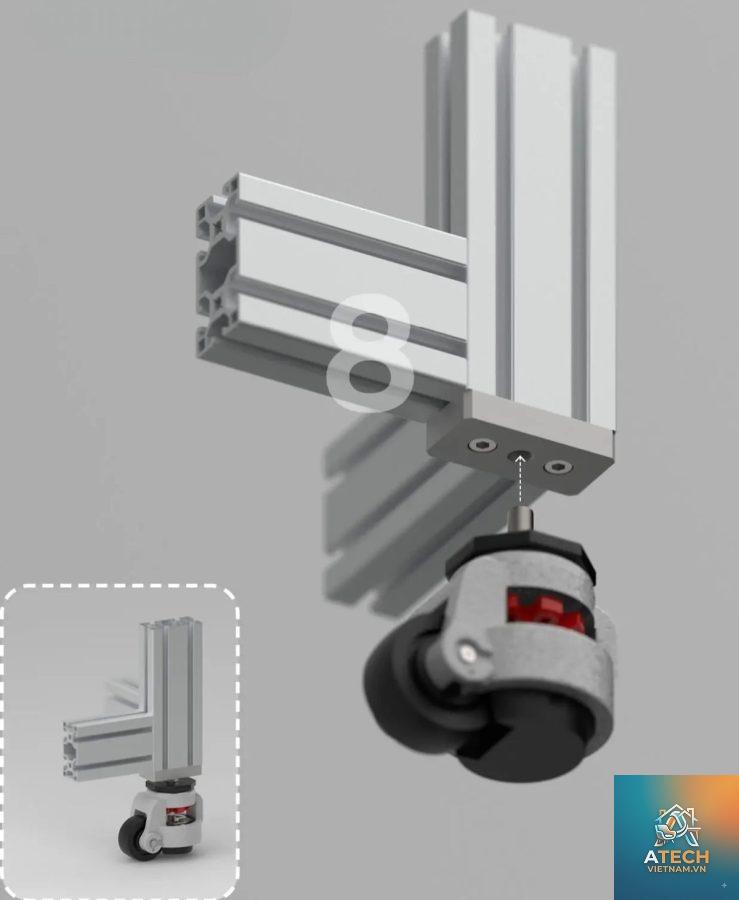

Gắn nắp rãnh (end cap) vào các đầu nhôm hở để tránh bụi bẩn và tăng thẩm mỹ. Nếu khung có bánh xe hoặc chân đế, lắp chúng vào rãnh nhôm bằng bạc ren và bu lông. Cuối cùng, kiểm tra lại độ an toàn: không có cạnh sắc nhọn, các mối nối không bị lỏng, khung đứng vững trên mặt bằng.
Những sai lầm thường gặp khi lắp khung nhôm định hình và cách khắc phục
Ngay cả thợ có kinh nghiệm đôi khi cũng mắc phải lỗi trong cách lắp khung nhôm định hình.
1. Không làm sạch ba via sau khi cắt nhôm
Ba via làm cho các thanh nhôm không khít khi ghép nối, dẫn đến khe hở lớn và giảm khả năng chịu lực. Giải pháp: dùng dũa hoặc dao cắt viền để loại bỏ hoàn toàn phần gờ thừa.
2. Siết bu lông trước khi căn chỉnh góc
Siết chặt ngay sau khi lắp khiến khung bị lệch khó sửa. Cách khắc phục: chỉ siết chặt hoàn toàn sau khi đã kiểm tra góc vuông và kích thước tổng thể.
3. Sử dụng sai loại phụ kiện kết nối
Góc nối trong dùng cho kết cấu chịu lực nhẹ, góc nối ngoài cho tải trọng lớn hơn. Nếu dùng sai, khung có thể bị cong vênh. Hãy đọc kỹ tải trọng định mức của từng phụ kiện.
4. Khoan lỗ quá to hoặc quá sâu
Lỗ quá to làm giảm độ bền của thành nhôm, lỗ quá sâu có thể chạm mặt đối diện. Luôn dùng mũi khoan đúng kích thước và khoan đúng độ sâu (thường chỉ 2/3 bề dày profile).
5. Không dùng thước góc vuông khi lắp
Khung lệch góc dẫn đến mất thẩm mỹ và khó lắp đặt các bộ phận khác. Luôn kiểm tra góc 90° sau mỗi mối nối, đặc biệt với khung nhiều thanh.

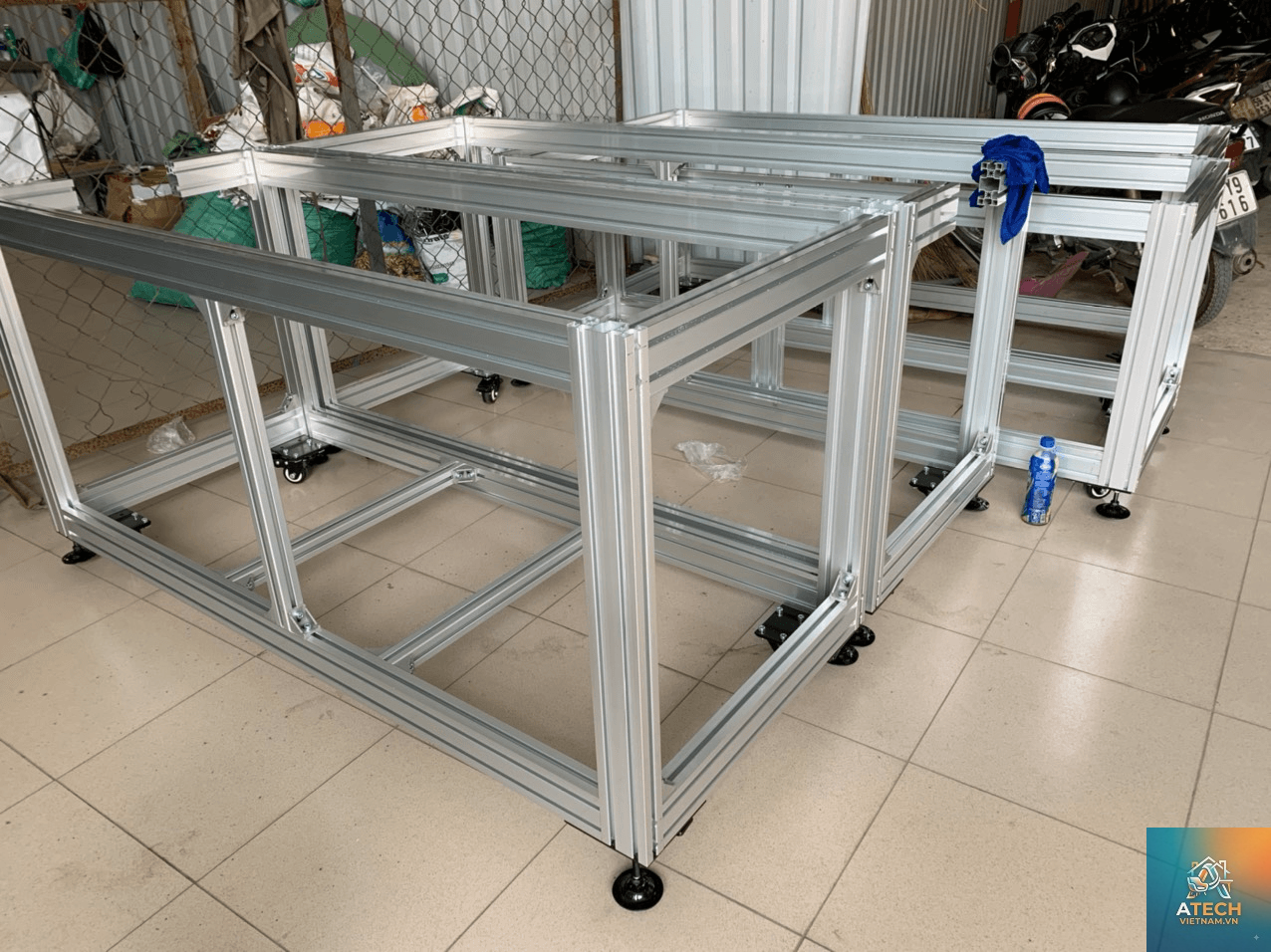

Ứng dụng thực tế của khung nhôm định hình sau khi lắp đặt
Nắm vững cách lắp khung nhôm định hình mở ra nhiều lĩnh vực ứng dụng khác nhau, từ dân dụng đến công nghiệp.

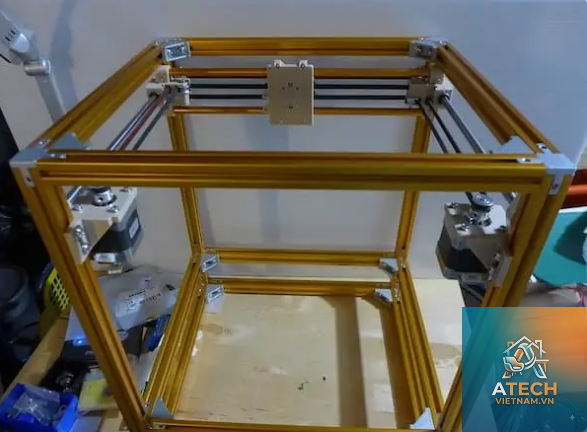

Khung máy móc tự động: Khung nhôm định hình làm giá đỡ robot, bàn thao tác, giá đỡ camera trong dây chuyền sản xuất.
Bàn làm việc và kệ thông minh: Bàn ergonomic có thể điều chỉnh độ cao nhờ rãnh trượt, tủ đựng dụng cụ mô-đun.
Hệ thống băng tải nhẹ: Khung nhôm định hình loạt 30 hoặc 40 thường dùng để làm khung con lăn, băng tải PVC.
Vách ngăn phòng sạch: Nhôm định hình kết hợp tấm panel polycarbonate tạo vách ngăn chống tĩnh điện, dễ vệ sinh.
Giàn giáo và giàn đỡ thiết bị: Dùng profile loại 60 trở lên cho giàn giáo nhẹ, bệ đỡ máy móc trong nhà xưởng.
Câu hỏi thường gặp về cách lắp khung nhôm định hình
Làm thế nào để đảm bảo khung nhôm định hình không bị xoay sau khi lắp?
Để tránh xoay, bạn nên dùng phụ kiện có gờ chống xoay như bạc ren có khía, đồng thời siết chặt bu lông theo đúng mô-men lực. Nếu khung chịu tải lớn, hãy thêm thanh giằng chéo hoặc tấm ốp cố định.
Có cần hàn nhôm định hình không?
Nhôm định hình được thiết kế để lắp ráp bằng phụ kiện cơ khí mà không cần hàn. Trong một số trường hợp đặc biệt (kết cấu yêu cầu kín tuyệt đối),
Không có quy chuẩn cố định, nhưng thông thường với tải trọng nhẹ, khoảng cách tối đa giữa hai điểm kết nối là 600-800mm. Với tải nặng, cần bố trí thêm thanh ngang hoặc góc nối cách nhau 400-500mm.
Làm sao để tháo rời khung nhôm định hình khi cần di chuyển?
Chỉ cần nới lỏng các bu lông kết nối, tháo phụ kiện và tách các thanh nhôm. Nhôm định hình cho phép tháo lắp nhiều lần mà không ảnh hưởng đến chất lượng, nếu bạn không làm hỏng ren hoặc rãnh trong quá trình tháo.
Chi phí lắp khung nhôm định hình tự làm có rẻ hơn thuê thợ không?
Tự làm sẽ tiết kiệm đáng kể chi phí nhân công (khoảng 30-50% tổng chi phí), nhưng bạn cần đầu tư thời gian và dụng cụ. Nếu dự án nhỏ, tự lắp là lựa chọn tối ưu. Với khung phức tạp, nên nhờ thợ chuyên nghiệp để đảm bảo độ chính xác cao.
Cách lắp khung nhôm định hình không quá khó nếu bạn nắm vững quy trình từ thiết kế, cắt nhôm, khoan taro, kết nối đến hoàn thiện. Mỗi bước đều đòi hỏi sự tỉ mỉ và chính xác, đặc biệt là trong khâu căn chỉnh góc và siết chặt phụ kiện. Bằng cách tuân thủ hướng dẫn trên, bạn hoàn toàn có thể tự tay tạo ra một khung nhôm chắc chắn, thẩm mỹ và đáp ứng đúng yêu cầu kỹ thuật cho máy móc, bàn ghế hay hệ thống công nghiệp. Hãy luôn chuẩn bị đầy đủ dụng cụ và phụ kiện, kiểm tra kỹ trước khi siết chặt cuối cùng để tránh phải làm lại.
