Bàn thao tác cơ khí là một trong những thiết bị quan trọng nhất trong bất kỳ xưởng sản xuất hay gara sửa chữa nào. Việc tự tay chế tạo một chiếc bàn thao tác cơ khí không chỉ giúp tiết kiệm chi phí mà còn đảm bảo kích thước, độ chịu lực phù hợp với công việc thực tế. Bài viết này sẽ hướng dẫn bạn cách làm bàn thao tác cơ khí từ A đến Z, từ khâu chọn vật liệu, thiết kế khung, lắp ráp mặt bàn cho đến các kỹ thuật gia công giúp bàn đạt độ bền tối đa.
Bàn thao tác cơ khí là gì và vai trò trong sản xuất
Bàn thao tác cơ khí (mechanical workbench) là bàn làm việc được thiết kế chuyên dụng cho các công việc gia công, lắp ráp, sửa chữa cơ khí. Khác với bàn thông thường, bàn thao tác cơ khí có khung thép chịu lực, mặt bàn dày và cứng, thường được tích hợp thêm các phụ kiện như ê tô, khay đựng dụng cụ hoặc ray trượt.
Vai trò của bàn thao tác cơ khí thể hiện rõ trong từng công đoạn sản xuất: làm nền tảng vững chắc khi đập, uốn, cắt kim loại; giữ phôi cố định nhờ ê tô; cung cấp không gian thoải mái để sắp xếp dụng cụ và chi tiết. Một chiếc bàn làm việc cơ khí tốt giúp công nhân thao tác chính xác, giảm mệt mỏi và hạn chế tai nạn lao động.
Phân loại bàn thao tác cơ khí phổ biến trên thị trường
Trước khi bắt tay vào cách làm bàn thao tác cơ khí, cần hiểu các loại bàn đang được sử dụng phổ biến để có định hướng thiết kế phù hợp:

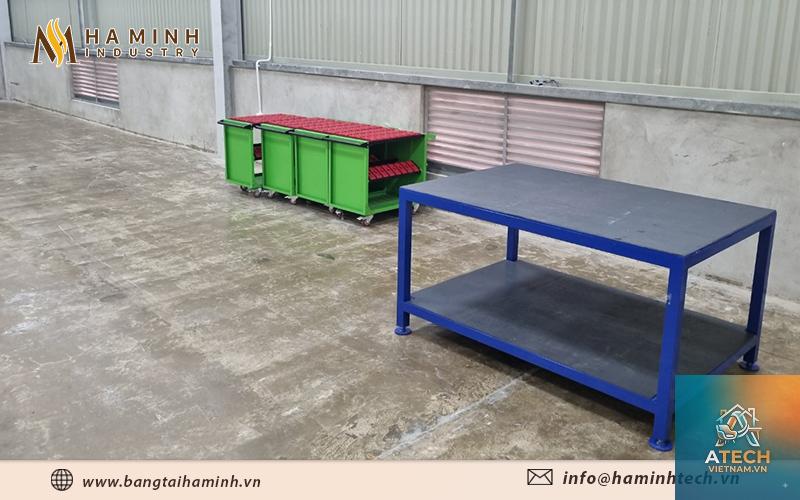

Bàn thao tác cơ khí đơn giản: Khung thép hộp kết hợp mặt bàn gỗ dán hoặc thép tấm. Phù hợp với các công việc nhẹ như lắp ráp điện tử, cơ khí nhỏ.

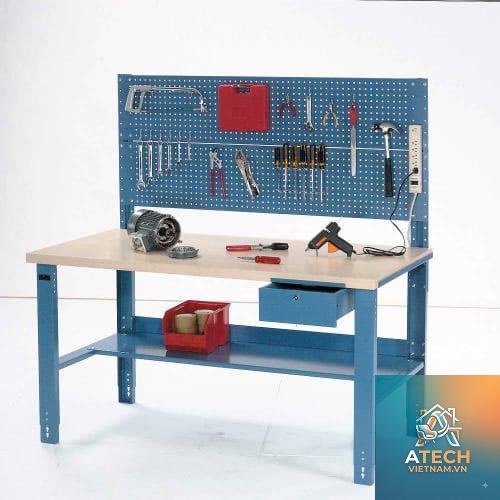

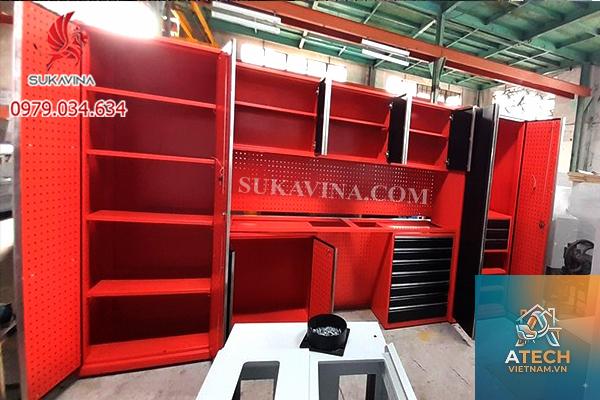

Bàn thao tác cơ khí đa năng: Tích hợp ngăn kéo, kệ để đồ, thanh ray treo dụng cụ. Thường dùng trong xưởng sửa chữa ô tô, xe máy.
Bàn thao tác cơ khí hạng nặng: Khung thép chữ I hoặc thép ống dày, mặt bàn bằng thép tấm dày 10-20mm, chịu được tải trọng hàng tấn. Sử dụng trong nhà máy cơ khí, dập, hàn.
Bàn thao tác di động: Có gắn bánh xe phanh, dễ dàng di chuyển trong xưởng. Thích hợp cho bảo trì, sửa chữa lưu động.
Loại bàn
Vật liệu chính
Tải trọng tối đa
Ứng dụng điển hình
Đơn giản
Khung thép hộp + mặt gỗ
100-200 kg
Lắp ráp điện, cơ khí nhẹ
Đa năng
Khung thép hộp + mặt thép 5mm
300-500 kg
Sửa chữa ô tô, xe máy
Hạng nặng
Khung thép chữ I + mặt thép 10-20mm
1000-2000 kg
Gia công dập, hàn kết cấu
Di động
Khung thép hộp + bánh xe chịu tải
200-400 kg
Bảo trì, sửa chữa lưu động
Vật liệu cần chuẩn bị khi làm bàn thao tác cơ khí
Để thực hiện cách làm bàn thao tác cơ khí đúng chuẩn, việc chọn vật liệu đóng vai trò quyết định đến độ bền và khả năng chịu lực của bàn. 2m x 0.6m x 0.8m).
Vật liệu làm khung bàn
Thép hộp 40x40x1.5mm hoặc 50x50x2mm: khoảng 8-12 mét
Thép hộp 30x30x1.2mm: dùng cho giằng ngang và các thanh tăng cứng
Hoặc gỗ dán công nghiệp dày 18mm (không chịu được va đập mạnh): 1 tấm
Vít, bu lông M8-M10 để cố định mặt bàn vào khung
Dụng cụ và thiết bị cần có
Máy hàn MIG/MAG hoặc hàn que (hàn điện) 200A
Máy mài góc có đĩa cắt và đĩa mài
Máy khoan bàn hoặc máy khoan tay mạnh
Thước cuộn, thước vuông, nivô
Kìm, cờ lê, búa, kẹp chữ C
Sơn chống gỉ và sơn màu
Bước 1: Thiết kế bản vẽ và tính toán kích thước bàn thao tác cơ khí
Trước khi cắt hàn, cần có bản vẽ chi tiết. Một bản vẽ tốt phải thể hiện được kích thước tổng thể của bàn thao tác cơ khí, chiều cao mặt bàn, vị trí giằng ngang, khoảng cách chân và các phụ kiện tích hợp.
Chiều cao tiêu chuẩn của bàn thao tác cơ khí khi đứng làm việc là 800-850mm. Chiều cao này phù hợp với người có chiều cao trung bình 1.65-1.75m. Nếu người dùng thấp hơn hoặc cao hơn, có thể điều chỉnh trừ 50-100mm. Chiều rộng tối ưu là 600-750mm để với tay thoải mái, chiều dài 900-1500mm tùy vào không gian xưởng.
Cách tính kích thước khung chính
Cắt thép hộp 40x40mm thành các đoạn sau:
4 thanh chân: mỗi thanh dài 780mm (đã trừ độ dày mặt bàn 20mm)
4 thanh dọc mặt trên: 1.16m (1.2m trừ hai lần 40mm)
2 thanh ngang mặt trên: 0.56m (0.6m trừ hai lần 40mm)
2 thanh giằng ngang phía dưới: 0.56m
2 thanh giằng chéo ổn định (tuỳ chọn): 0.98m
Bước 2: Cắt và gia công thép theo bản vẽ
Dùng máy mài góc với đĩa cắt kim loại để cắt thép hộp theo kích thước đã ghi trên bản vẽ. Cần đánh dấu vị trí cắt bằng phấn hoặc bút vạch dấu, cắt chính xác từng đường. Sai số cho phép là ±1mm. Sau khi cắt xong, dùng đĩa mài đánh sạch ba via ở đầu thanh thép.
Kinh nghiệm thực tế cho thấy nên cắt dư ra 2-3mm mỗi đầu để khi hàn có thể mài gọt lại cho khớp. Điều này giúp bàn thao tác cơ khí vuông vắn và không bị nghiêng.
Bước 3: Hàn khung bàn thao tác cơ khí
Đây là bước quan trọng nhất trong quy trình làm bàn thao tác cơ khí. Chất lượng mối hàn quyết định độ chịu lực và tuổi thọ của bàn. Thực hiện theo trình tự sau:
Hàn mặt trên của khung
Đặt hai thanh dọc song song, đặt hai thanh ngang vào giữa tạo thành hình chữ nhật. Dùng thước vuông kiểm tra góc 90 độ ở bốn góc. Tiến hành hàn đính (hàn tạm) ở bốn góc trước, sau đó hàn hoàn chỉnh từng mối hàn. Đường hàn nên có chiều dài từ 20-30mm, đảm bảo ngấu hoàn toàn.
Hàn chân bàn
Hàn bốn chân vào bốn góc của mặt trên. Giữ chân thẳng đứng bằng thước vuông, kiểm tra độ cao đồng đều. Dùng một thanh phụ hàn tạm làm chốt định vị giữa hai chân trong khi hàn. Sau khi hàn xong, kiểm tra lại toàn bộ khung bằng nivô. Nếu có độ nghiêng, có thể nới lỏng và hàn lại hoặc dùng máy mài điều chỉnh.
Hàn giằng ngang và giằng chéo
Các thanh giằng ngang được hàn ở vị trí cách mặt đất 150-200mm để tạo khoảng không cho chân người. Thanh giằng chéo được hàn ở mặt sau hoặc hai bên hông để chống xoay, tăng độ cứng. Mối hàn giằng phải chắc chắn, ngấu đều.
Bước 4: Xử lý bề mặt khung và sơn chống gỉ
Sau khi hàn xong khung, dùng máy mài góc với đĩa mài để đánh bóng các mối hàn, loại bỏ xỉ hàn và các cạnh sắc. Dùng đá mài hoặc chổi sắt làm sạch toàn bộ bề mặt, đặc biệt là vùng mối hàn dễ bị rỉ sét.
Phủ một lớp sơn chống gỉ lên toàn bộ khung. Sơn phải được quét đều, để khô 4-6 giờ. Sau đó sơn phủ màu (xanh, đen, xám) tùy chọn. Sơn tĩnh điện hoặc sơn dầu chất lượng cao sẽ bảo vệ bàn thao tác cơ khí tốt hơn trong môi trường xưởng có độ ẩm và dầu nhớt.
Bước 5: Lắp đặt mặt bàn và các phụ kiện
Mặt bàn thao tác cơ khí có thể là thép tấm hoặc gỗ dán. Nếu dùng thép tấm dày 8-10mm, cần khoan lỗ để bắt vít cố định vào khung. Khoảng cách các lỗ khoảng 200-300mm, đặt bu lông M8 hoặc M10 có đệm và ốc.
Nếu mặt bàn là gỗ dán, cần bọc thêm một lớp thép mỏng 2-3mm phía trên để chịu nhiệt và va đập. Gỗ dễ hút dầu, khó vệ sinh nên không phù hợp với các xưởng cơ khí chuyên nghiệp. Vì vậy, trong cách làm bàn thao tác cơ khí cho xưởng thực thụ, mặt thép luôn là lựa chọn ưu tiên.
Các phụ kiện tích hợp nên có

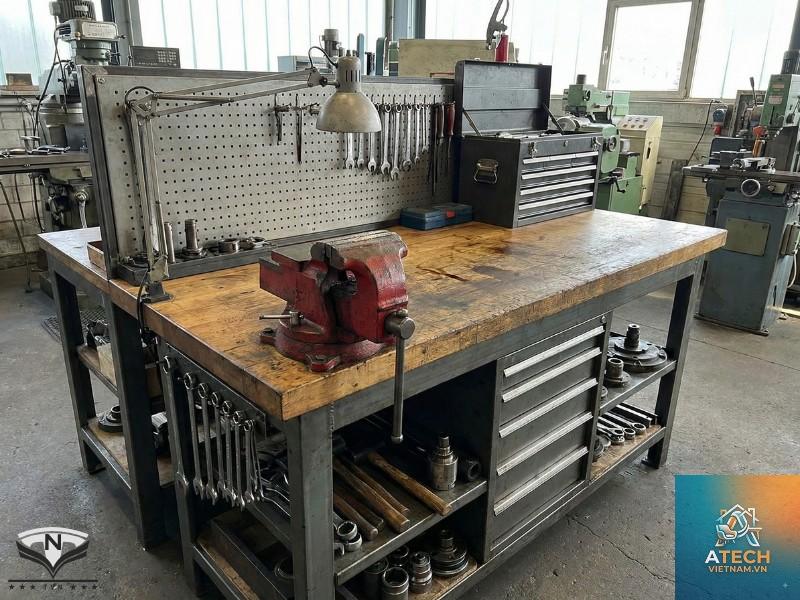

Ê tô: bắt cố định vào mặt bàn tại vị trí làm việc chính. Nên chọn ê tô có trọng lượng tối thiểu 5kg để giữ phôi cứng chắc.
Khay đựng dụng cụ: làm từ thép tấm, hàn cố định bên cạnh mặt bàn để tiết kiệm thời gian tìm kiếm.
Kệ hoặc móc treo: gắn phía dưới hoặc sau lưng bàn, dùng để treo cờ lê, tua vít, búa.
Đèn làm việc: gắn đèn LED dây hoặc đèn bàn di động, chiếu sáng trực tiếp vùng thao tác.
Lợi ích khi tự làm bàn thao tác cơ khí so với mua sẵn
Yếu tố
Tự làm
Mua sẵn
Chi phí
Tiết kiệm 30-50% so với bàn cùng cấu hình
Giá cao, đặc biệt bàn có phụ kiện đi kèm
Tồi ưu không gian
Dễ dàng điều chỉnh kích thước, thêm ngăn kéo, kệ
Kích thước cố định, khó thay đổi
Chất lượng
Kiểm soát được chất lượng hàn, vật liệu
Phụ thuộc vào nhà sản xuất, có thể tiết kiệm vật tư
Các sai lầm thường gặp khi làm bàn thao tác cơ khí và cách tránh
Lỗi 1: Khung không đủ độ cứng vững
Nhiều người chỉ hàn bốn chân và mặt bàn mà bỏ qua dằn ngang hoặc giằng chéo. Khi thao tác với chi tiết nặng, bàn bị rung, xoay, thậm chí sập. Giải pháp: luôn thiết kế ít nhất một dằn ngang ở phần chân và một giằng chéo ở mặt hông hoặc mặt sau.
Lỗi 2: Mặt bàn quá mỏng hoặc vật liệu không phù hợp
Mặt bàn gỗ ép hoặc thép mỏng dưới 5mm dễ bị cong vênh khi chịu tải nặng hoặc nhiệt hàn. Cách khắc phục: sử dụng thép tấm tối thiểu 8mm, nếu làm việc với các chi tiết nóng thì phải dùng thép chịu nhiệt hoặc tấm gang.
Lỗi 3: Không căn chỉnh độ phẳng mặt bàn
Mặt bàn không phẳng làm cho phôi lắc lư, không thể gia công chính xác. Cần dùng thước thẳng hoặc nivô laser để căn chỉnh trước khi bắt vít. Nếu mặt bàn thép bị vênh sau khi hàn, có thể dùng máy mài để phẳng lại hoặc kê thêm miếng đệm.
Lỗi 4: Chiều cao bàn không phù hợp
Bàn quá cao hoặc quá thấp gây mỏi lưng, vai và làm giảm năng suất. Nên đo chiều cao khuỷu tay của người sử dụng khi đứng thẳng, lấy đó làm tham chiếu cho chiều cao mặt bàn.
Lưu ý quan trọng khi vận hành và sử dụng bàn thao tác cơ khí
Sau khi hoàn thành cách làm bàn thao tác cơ khí, cần tuân thủ những lưu ý sau để duy trì tuổi thọ và an toàn.
Kiểm tra độ chắc chắn của các bu lông, ốc vít định kỳ mỗi tháng một lần. Rung động trong quá trình làm việc có thể làm lỏng các kết nối.
Không đặt quá tải trọng thiết kế lên bàn. Nếu thiết kế chịu 500kg thì không nên đặt thùng đồ nặng 800kg, vì khung có thể bị biến dạng.
Vệ sinh mặt bàn thường xuyên bằng dầu lau chống rỉ nếu là mặt thép. Tránh để dung môi, axit ăn mòn tiếp xúc lâu.
Bôi trơn các khớp, ray trượt của ngăn kéo nếu có, bằng dầu nhẹ mỗi 3 tháng.
Khi hàn trên bàn, luôn đặt tấm chắn nhiệt hoặc miếng đồng để tránh làm hỏng mặt bàn.
Câu hỏi thường gặp về cách làm bàn thao tác cơ khí
Làm bàn thao tác cơ khí có cần phải biết hàn không?
Cần có kỹ năng hàn cơ bản để thực hiện. Nếu chưa biết hàn, có thể nhờ thợ hàn gia công phần khung, sau đó tự lắp mặt bàn và phụ kiện. Hoặc có thể sử dụng khung nhôm định hình để bắt ốc, không cần hàn.
Nên chọn kích thước bàn thao tác cơ khí bao nhiêu cho xưởng nhỏ?
Xưởng nhỏ nên chọn bàn kích thước 1m x 0.5m hoặc 0.9m x 0.6m, chiều cao 800mm. Kích thước này đủ cho các công việc lắp ráp, sửa chữa mà không chiếm quá nhiều diện tích. Cao hơn thì chọn 1.2m x 0.6m.
Chi phí vật liệu để làm một bàn thao tác cơ khí là bao nhiêu?
Chi phí phụ thuộc vào kích thước và vật liệu. Với bàn kích thước 1.2m x 0.6m, khung thép hộp 40x40mm, mặt thép 10mm, phụ kiện kèm theo, chi phí dao động 1.500.000 – 3.000.000 đồng (chưa tính công hàn và sơn). So với mua bàn sẵn cùng loại giá từ 4-7 triệu, tự làm tiết kiệm hơn nhiều.
Có thể làm bàn thao tác cơ khí bằng nhôm định hình thay cho thép không?
Có thể, nếu công việc nhẹ nhàng, không chịu va đập mạnh. Nhôm định hình có trọng lượng nhẹ, dễ lắp ráp, không gỉ sét. Tuy nhiên, nhôm không chịu được tải nặng và nhiệt như thép, nên chỉ phù hợp cho các xưởng lắp ráp điện tử, cơ khí chính xác nhẹ.
Làm thế nào để tăng tuổi thọ cho bàn thao tác cơ khí tự chế?
Sử dụng sơn tĩnh điện hoặc sơn chống gỉ 2 lớp. Định kỳ lau chùi, kiểm tra mối hàn. Lắp thêm bánh xe phanh nếu cần di chuyển, nhưng chỉ dùng bánh xe chịu tải cao. Hạn chế để nước hoặc hóa chất ăn mòn trên mặt bàn.
Kết luận
Cách làm bàn thao tác cơ khí không quá phức tạp nhưng đòi hỏi sự tỉ mỉ trong từng bước từ thiết kế, cắt hàn đến lắp đặt. Một chiếc bàn tự chế với khung thép vững chắc, mặt thép dày 8-10mm và các giằng ngang chéo sẽ đáp ứng tốt nhu cầu gia công, sửa chữa trong hầu hết các xưởng cơ khí vừa và nhỏ.
Lợi thế khi tự làm là bạn có thể tùy chỉnh mọi thứ: chiều cao theo công thái học, kích thước theo không gian xưởng, phụ kiện theo công việc. Với chi phí chỉ bằng một nửa so với bàn công nghiệp cùng loại, đầu tư thời gian để chế tạo một bàn thao tác cơ khí là hoàn toàn xứng đáng. Quan trọng nhất là bạn kiểm soát được chất lượng ở mỗi mối hàn, mỗi mối bắt vít, đảm bảo an toàn trong suốt quá trình làm việc dài dài.
Hãy bắt đầu bằng một bản vẽ chi tiết, chuẩn bị đầy đủ vật liệu, dụng cụ và một tinh thần cầu thị. Khi chiếc bàn thao tác cơ khí do chính tay bạn làm ra hoàn thiện, mỗi lần ngồi vào làm việc sẽ mang lại cảm giác tự hào và hiệu quả rõ rệt.
