Kiểm tra độ vuông góc là một thao tác kỹ thuật cơ bản nhưng cực kỳ quan trọng trong ngành xây dựng và cơ khí chế tạo. Việc xác định góc 90 độ chính xác ảnh hưởng trực tiếp đến chất lượng công trình, độ bền của sản phẩm và tính thẩm mỹ tổng thể. Cách kiểm tra vuông góc đúng chuẩn giúp tránh những sai sót nghiêm trọng như tường nghiêng, sàn không đều, khung máy móc vận hành lệch trục.
Trong thực tế thi công, góc vuông thường bị biến dạng do sai số đo đạc, tay nghề thợ hoặc biến dạng vật liệu. Do đó việc nắm vững các phương pháp kiểm tra độ vuông góc từ đơn giản đến hiện đại là kỹ năng bắt buộc đối với kỹ sư xây dựng, thợ mộc, thợ cơ khí và cả những người làm nội thất tại gia.
Khái niệm và bản chất của độ vuông góc
Độ vuông góc là khái niệm hình học mô tả mối quan hệ giữa hai đường thẳng hoặc hai mặt phẳng tạo thành góc 90 độ. Trong hệ tọa độ Đề-các, hai vector vuông góc khi tích vô hướng của chúng bằng 0. Hiểu đơn giản hơn, nếu đặt một chiếc êke vào góc giao nhau giữa hai cạnh, cả hai cạnh của êke phải khít hoàn toàn với bề mặt cần kiểm tra.
Bản chất của việc kiểm tra vuông góc là so sánh góc thực tế giữa hai đối tượng với góc chuẩn 90 độ. Sai số cho phép thường được quy định trong tiêu chuẩn kỹ thuật từng ngành. Ví dụ trong xây dựng dân dụng, sai số độ vuông góc của tường so với sàn thường chấp nhận dưới 2mm trên 1m chiều dài.
Các phương pháp cách kiểm tra vuông góc phổ biến
Phương pháp sử dụng êke cơ khí

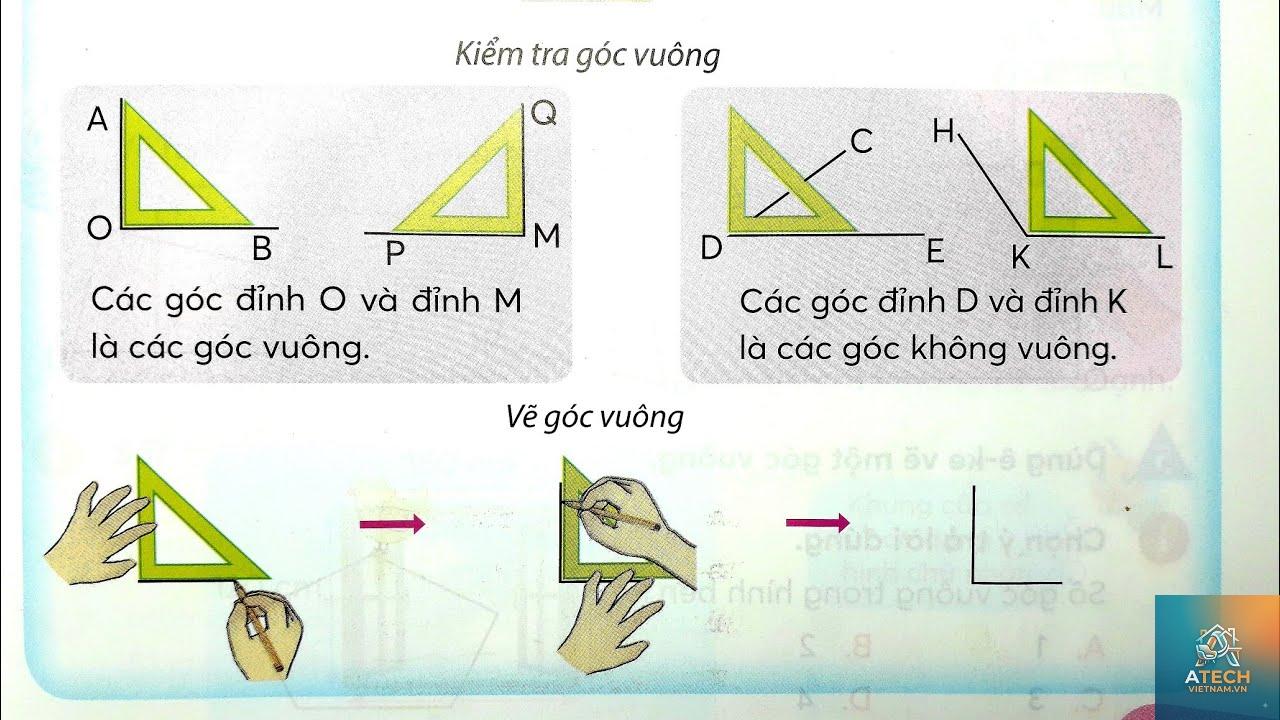

Êke là dụng cụ truyền thống và phổ biến nhất để kiểm tra độ vuông góc. Có hai loại chính là êke vuông (L-square) và êke chữ T. Cách kiểm tra vuông góc bằng êke rất đơn giản: đặt cạnh ngắn của êke áp sát vào một bề mặt, cạnh dài áp vào bề mặt còn lại. Nếu không có khe hở ánh sáng lọt qua giữa êke và bề mặt thì góc đạt chuẩn 90 độ.
Ưu điểm của phương pháp này là nhanh, không cần nguồn điện, giá thành thấp. Tuy nhiên độ chính xác phụ thuộc vào chất lượng êke và tay nghề người thực hiện. Các loại êke chính xác cao có sai số chỉ 0.01mm trên 100mm thường dùng trong phòng thí nghiệm đo lường.
Phương pháp đường chéo Pythagore
Định lý Pythagore là cơ sở toán học để kiểm tra góc vuông mà không cần dụng cụ chuyên dụng. Theo công thức a² + b² = c², nếu hai cạnh góc vuông có chiều dài 3m và 4m thì đường chéo phải đúng 5m. Cách kiểm tra vuông góc này thường áp dụng cho các công trình lớn như nền móng, sàn nhà xưởng.
Các bộ số thường dùng trong thực tế:
Bộ 3-4-5: đơn vị mét hoặc feet, phổ biến nhất trong xây dựng
Bộ 5-12-13: dùng cho góc vuông có tỷ lệ dài hơn
Bộ 8-15-17: dùng trong không gian hạn chế
Người thợ chỉ cần thước dây, đánh dấu ba điểm trên hai cạnh và đo đường chéo. Nếu kết quả khớp với lý thuyết thì góc đạt chuẩn.
Phương pháp sử dụng thước laser
Thước laser ngày càng phổ biến nhờ tính chính xác và tiện lợi. Máy đo laser có chức năng quét tia laser tạo góc 90 độ. Thiết bị này tự động căn chỉnh nhờ con lắc bên trong. Cách kiểm tra vuông góc bằng laser đặc biệt hiệu quả khi cần đo ở khoảng cách xa hoặc trên bề mặt không bằng phẳng.
Các dòng máy laser chuyên dụng có độ chính xác đến ±0.1mm/m. Một số máy có chế độ tự động báo động khi góc lệch khỏi 90 độ. Nhược điểm là giá thành cao, cần pin, dễ bị ảnh hưởng bởi ánh sáng mạnh ngoài trời.
Phương pháp đo bằng đồng hồ so và bàn chuẩn

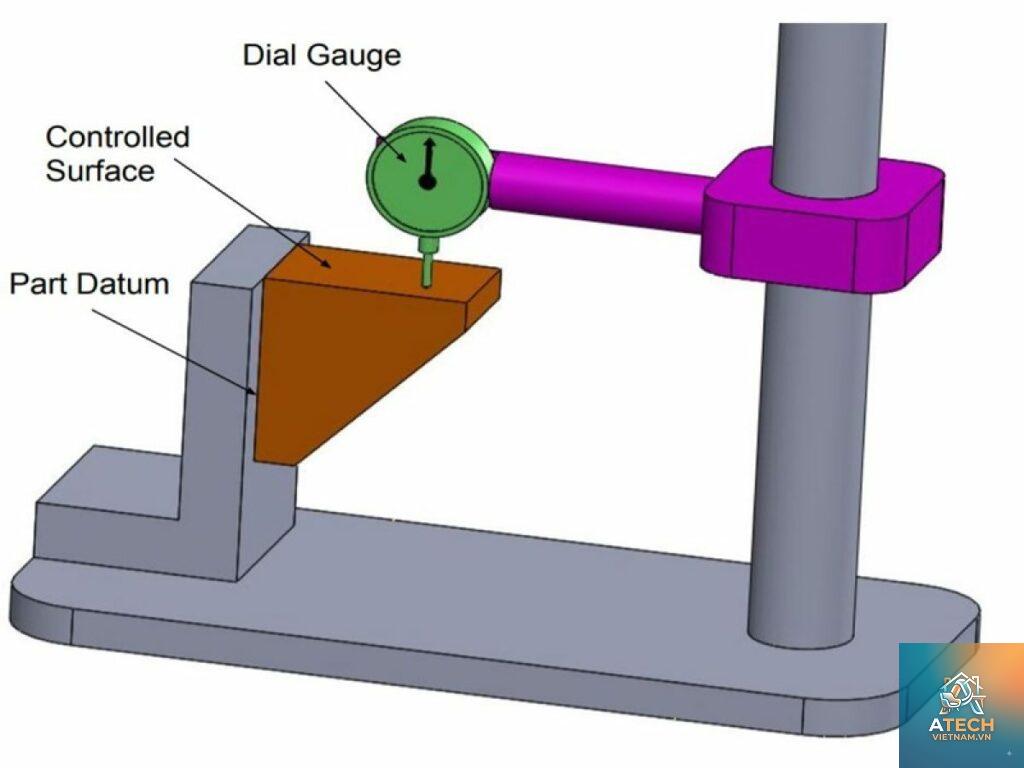

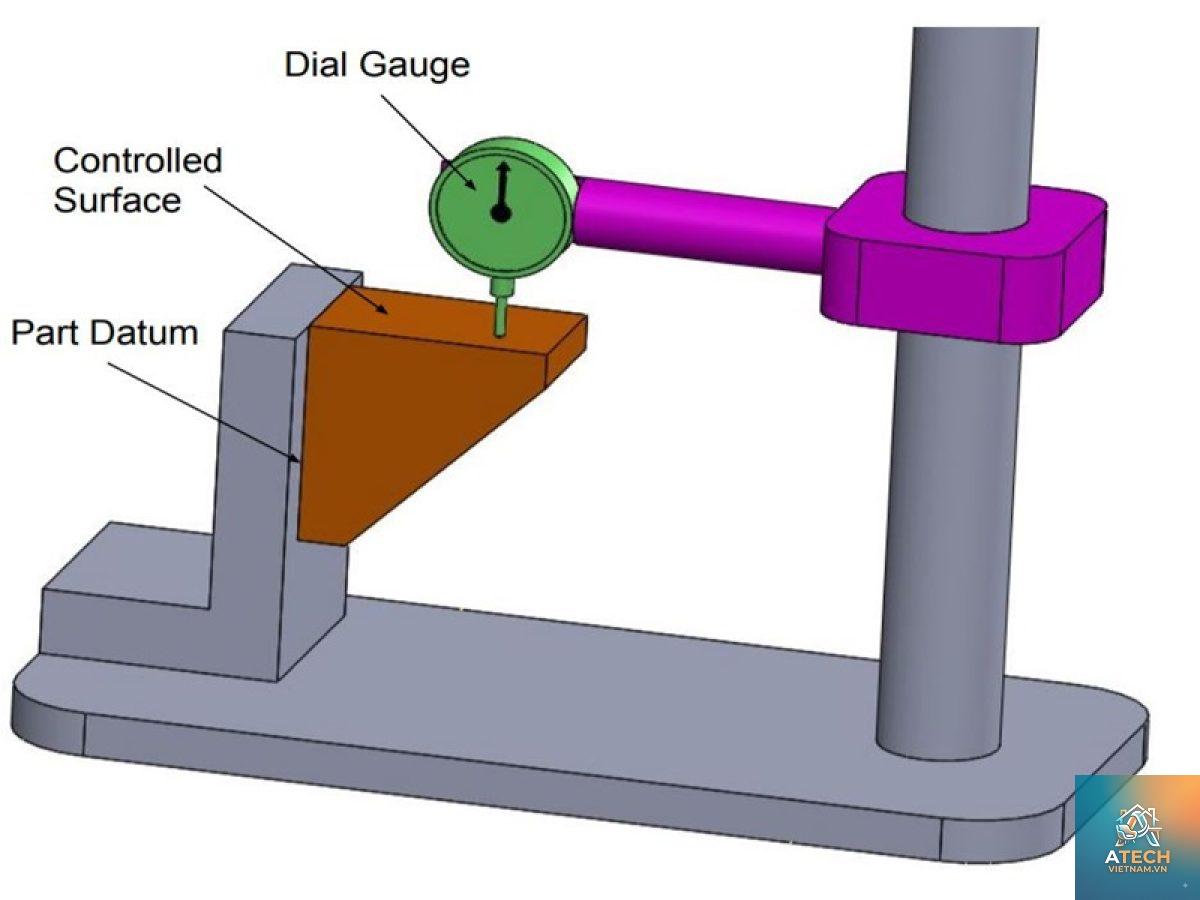

Trong cơ khí chính xác, người ta dùng đồng hồ so kết hợp với bàn rà chuẩn để kiểm tra độ vuông góc của chi tiết gia công. Cách kiểm tra vuông góc tiến hành: gá chi tiết lên bàn chuẩn, dùng đồng hồ so đo độ lệch khi di chuyển dọc theo hai trục. Sai lệch được đọc trực tiếp trên mặt số của đồng hồ với độ chính xác micromet.
Phương pháp này yêu cầu thiết bị đắt tiền và kỹ năng vận hành cao. Thường áp dụng trong kiểm tra chất lượng sản phẩm công nghiệp, khuôn mẫu, trục máy chính xác.
Phương pháp sử dụng giác kế và máy kinh vĩ
Trong xây dựng quy mô lớn, máy kinh vĩ (theodolite) được dùng để kiểm tra góc vuông giữa các trục công trình. Thiết bị quang học này có thể đo góc với độ chính xác đến giây cung. Cách kiểm tra vuông góc bằng kinh vĩ: đặt máy tại điểm giao, ngắm về hai hướng và đọc giá trị góc trên thang đo.
Ưu điểm của máy kinh vĩ là độ chính xác rất cao, khả năng đo ở khoảng cách lớn. Tuy nhiên cần người vận hành có chuyên môn trắc địa và thời gian thiết lập máy lâu.
So sánh các phương pháp kiểm tra vuông góc
Phương pháp
Độ chính xác
Chi phí
Ứng dụng chính
Tốc độ thực hiện
Êke cơ khí
±0.1mm/100mm
Thấp
Gia công gỗ, cơ khí cơ bản
Nhanh
Pythagore 3-4-5
±5mm/10m
Rất thấp
Nền móng, vách thạch cao
Trung bình
Laser quét góc
±0.3mm/m
Trung bình – Cao
Xây dựng nội thất, lắp đặt thiết bị
Rất nhanh
Đồng hồ so + bàn chuẩn
±0.01mm/m
Cao
Cơ khí chính xác, khuôn mẫu
Chậm
Máy kinh vĩ
±0.5 giây góc
Rất cao
Trắc địa, công trình lớn
Trung bình
Quy trình cách kiểm tra vuông góc chuẩn xác
Bước 1: Chuẩn bị dụng cụ và làm sạch bề mặt
Bất kỳ bụi bẩn, dầu mỡ hay gờ xước nào trên bề mặt cũng gây sai số. Dùng khăn sạch lau hai bề mặt cần kiểm tra. Kiểm tra dụng cụ đo có đạt tiêu chuẩn hiệu chuẩn hay không. Với êke, hãy kiểm tra độ vuông góc của chính êke trước khi dùng bằng cách đặt nó lên một cạnh thẳng đã biết chính xác.
Bước 2: Định vị dụng cụ đo
Đặt dụng cụ đo áp sát hoàn toàn vào bề mặt thứ nhất. Dùng tay giữ cố định, tránh xê dịch. Đối với phương pháp Pythagore, đánh dấu chính xác các điểm đo bằng bút chì hoặc phấn. Khoảng cách giữa các điểm càng xa thì sai số tương đối càng nhỏ, kết quả càng chính xác.
Bước 3: Tiến hành đo và đọc kết quả
Thực hiện đo ít nhất ba lần ở các vị trí khác nhau trên cùng một góc. Ghi lại các giá trị và tính giá trị trung bình. Với phương pháp dùng khe sáng, quan sát dưới ánh sáng tốt, tốt nhất là đặt nguồn sáng phía sau để dễ dàng phát hiện khe hở. Nếu dùng laser, chú ý tia laser phải chiếu đúng vào thước đích.
Bước 4: Đánh giá và xử lý sai số
So sánh kết quả đo với dung sai cho phép. Nếu vượt quá giới hạn, cần xác định nguyên nhân: do bề mặt không phẳng, dụng cụ hỏng, hay do lắp ghép sai. Trong xây dựng, thường dùng vữa hoặc keo dán để điều chỉnh. Trong cơ khí, phải gia công lại hoặc thay chi tiết.
Lợi ích và hạn chế khi áp dụng các cách kiểm tra vuông góc
Lợi ích
Đảm bảo chất lượng công trình và sản phẩm đạt tiêu chuẩn kỹ thuật
Giảm thiểu rủi ro sự cố do kết cấu không vuông vức gây mất ổn định
Tiết kiệm chi phí sửa chữa, bảo trì về lâu dài
Tăng tính thẩm mỹ và giá trị sử dụng của sản phẩm
Tuân thủ các quy định an toàn lao động và xây dựng
Hạn chế
Các phương pháp thủ công phụ thuộc nhiều vào tay nghề người thực hiện
Thiết bị đo chính xác cao có chi phí đầu tư lớn
Một số phương pháp đòi hỏi không gian làm việc rộng rãi
Kết quả có thể bị ảnh hưởng bởi nhiệt độ, độ ẩm, rung động môi trường
Ứng dụng thực tế của cách kiểm tra vuông góc trong các ngành
Trong xây dựng dân dụng

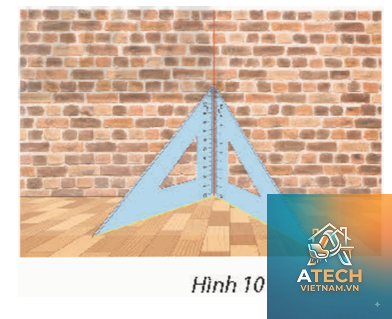

Kiểm tra độ vuông góc của tường so với sàn, trần nhà, cột và dầm. Sai sót nhỏ ở giai đoạn đổ bê tông móng có thể dẫn đến tường nghiêng, cửa không khít. Thường dùng laser quét góc để kiểm tra từng phòng sau khi hoàn thiện thô.
Trong cơ khí chế tạo
Độ vuông góc của thân máy, trục chính, bàn máy ảnh hưởng đến độ chính xác gia công. Cách kiểm tra vuông góc bằng đồng hồ so trên bàn chuẩn là tiêu chuẩn bắt buộc trong sản xuất khuôn mẫu, chi tiết ô tô, máy bay.
Trong mộc và nội thất
Tủ bếp, tủ quần áo, bàn ghế đều yêu cầu các góc vuông tuyệt đối để lắp ráp khít khao. Thợ mộc thường dùng êke lớn hoặc thước đo góc laser để kiểm tra từng khung.
Trong lắp đặt máy móc thiết bị
Máy in, máy CNC, băng tải cần được căn chỉnh vuông góc với phương nằm ngang để hoạt động ổn định. Sai số góc lớn gây rung động, mòn không đều và giảm tuổi thọ thiết bị.
Sai lầm thường gặp khi kiểm tra độ vuông góc và cách tránh
Dùng êke không được hiệu chuẩn: Êke sau thời gian dài sử dụng có thể bị biến dạng, mòn. Cách khắc phục: kiểm tra êke định kỳ bằng cách đặt nó lên cạnh thẳng đã biết chuẩn.
Đo trên bề mặt bẩn hoặc ướt: Lớp bụi dày 0.1mm đã gây sai số đáng kể. Luôn vệ sinh bề mặt trước khi đo.
Chỉ đo một lần: Nên đo ít nhất ba lần ở các vị trí khác nhau của góc để loại bỏ sai số ngẫu nhiên.
Áp dụng phương pháp không phù hợp: Dùng êke cho góc xa hàng mét sẽ thiếu chính xác. Chọn phương pháp phù hợp với kích thước và yêu cầu dung sai.
Không tính đến biến dạng nhiệt: Vật liệu giãn nở khi nhiệt độ thay đổi. Nên đo ở nhiệt độ phòng tiêu chuẩn 20°C nếu yêu cầu độ chính xác cao.
Lưu ý quan trọng khi thực hiện cách kiểm tra vuông góc
Độ chính xác của phép đo phụ thuộc vào yếu tố môi trường. Tránh đo dưới ánh nắng trực tiếp hoặc nơi có gió mạnh vì nhiệt độ thay đổi đột ngột làm biến dạng vật liệu và thiết bị. Khi sử dụng laser, cần bảo vệ mắt bằng kính chuyên dụng.
Đối với các công trình yêu cầu nghiệm thu, kết quả kiểm tra phải được ghi chép và lưu trữ. Sử dụng biên bản kiểm tra có chữ ký của giám sát viên và nhà thầu. Các thiết bị đo phải có chứng chỉ hiệu chuẩn còn hiệu lực từ cơ quan đo lường quốc gia.
Khi phát hiện sai số ngoài dung sai, không được cố tình làm sai lệch kết quả. Cần điều chỉnh ngay trong quá trình thi công, vì việc sửa chữa sau khi hoàn thiện sẽ tốn kém hơn rất nhiều.
Câu hỏi thường gặp về cách kiểm tra vuông góc
Cách kiểm tra vuông góc bằng thước dây có chính xác không?
Phương pháp dùng thước dây với bộ số Pythagore 3-4-5 có độ chính xác chấp nhận được trong xây dựng, sai số khoảng vài mm trên 10 mét. Độ chính xác phụ thuộc vào kỹ năng căng thẳng dây và đánh dấu điểm. Không nên dùng cho cơ khí chính xác hoặc các chi tiết có dung sai nhỏ hơn 1mm.
Làm thế nào để kiểm tra êke có vuông góc không?
Đặt êke lên một cạnh thẳng chuẩn, vạch một đường dọc theo cạnh đứng. Lật ngược êke 180 độ và vạch đường thứ hai trùng vị trí cũ. Nếu hai đường trùng nhau, êke vuông góc. Nếu có độ lệch, đó là sai số của êke.
Dung sai độ vuông góc trong xây dựng là bao nhiêu?
Theo TCVN 4453:1995 về kết cấu bê tông cốt thép, sai lệch độ vuông góc của cột so với phương thẳng đứng không quá 5mm cho mỗi 1m chiều cao và tổng cộng không quá 20mm. Đối với tường xây gạch, sai số cho phép là 2mm trên 1m.
Có thể kiểm tra vuông góc khi góc bị che khuất không?
Có thể dùng phương pháp gián tiếp như đo đường chéo hoặc dùng máy laser có chức năng chiếu tia xuyên qua chướng ngại vật. Một số máy laser chuyên dụng có khả năng tạo mặt phẳng vuông góc với mặt phẳng tham chiếu ngay cả khi không nhìn thấy trực tiếp góc.
Tại sao cần kiểm tra vuông góc trước khi lắp đặt thiết bị?
Nếu nền móng hoặc khung máy không vuông góc với phương thẳng đứng, thiết bị sẽ bị rung lệch, tăng mài mòn ổ bi, giảm tuổi thọ và có thể gây tai nạn lao động. Các nhà sản xuất máy thường yêu cầu dung sai rất nghiêm ngặt.
Kết luận
Cách kiểm tra vuông góc là kỹ năng không thể thiếu trong nhiều lĩnh vực kỹ thuật. Từ phương pháp thủ công đơn giản như êke, định lý Pythagore đến các thiết bị hiện đại như laser, máy kinh vĩ, mỗi phương pháp đều có ưu nhược điểm riêng phù hợp với từng bối cảnh cụ thể. Việc lựa chọn đúng phương pháp, thực hiện đúng quy trình và hiểu rõ dung sai cho phép sẽ đảm bảo chất lượng công trình và sản phẩm. Đừng bao giờ chủ quan bỏ qua bước kiểm tra này, bởi một sai lệch nhỏ hôm nay có thể trở thành vấn đề lớn trong tương lai. Hãy trang bị đầy đủ kiến thức và dụng cụ để mỗi góc vuông bạn tạo ra đều đạt chuẩn xác tuyệt đối.
