Trong cơ khí chính xác, xây dựng và nhiều ngành công nghiệp khác, cách kiểm tra phẳng bề mặt là một kỹ năng nền tảng quyết định chất lượng sản phẩm. Độ phẳng không chỉ ảnh hưởng đến tính thẩm mỹ mà còn tác động trực tiếp đến khả năng lắp ghép, vận hành và tuổi thọ của chi tiết máy. Từ một mặt bàn máy CNC cho đến bề mặt đế của đồng hồ đo, việc xác định mức độ chênh lệch so với mặt phẳng lý tưởng đều được thực hiện thông qua các quy trình đo lường nghiêm ngặt.
Bài viết này sẽ cung cấp cho bạn một cái nhìn toàn diện về các phương pháp kiểm tra độ phẳng, từ kỹ thuật thủ công truyền thống cho đến công nghệ hiện đại. Mỗi phương pháp đều có nguyên lý, ưu nhược điểm và ứng dụng cụ thể. Dù bạn là kỹ thuật viên, sinh viên ngành cơ khí hay quản lý sản xuất, những thông tin trong bài sẽ giúp bạn lựa chọn đúng công cụ và quy trình cho từng tình huống thực tế.

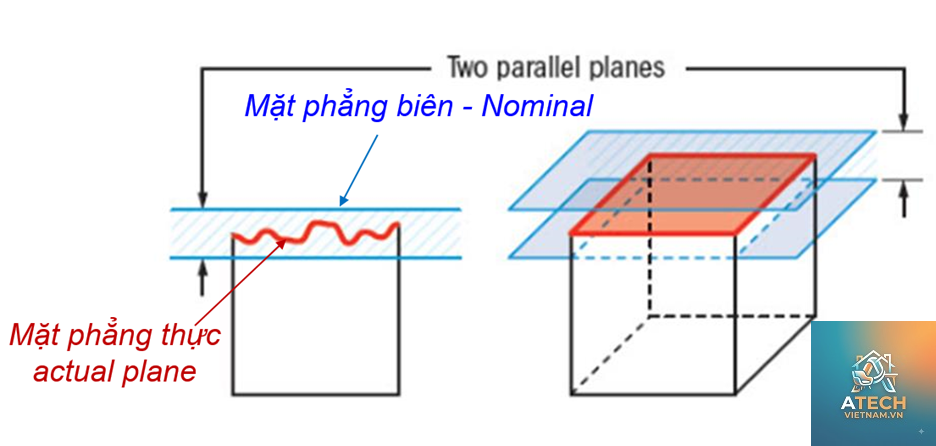

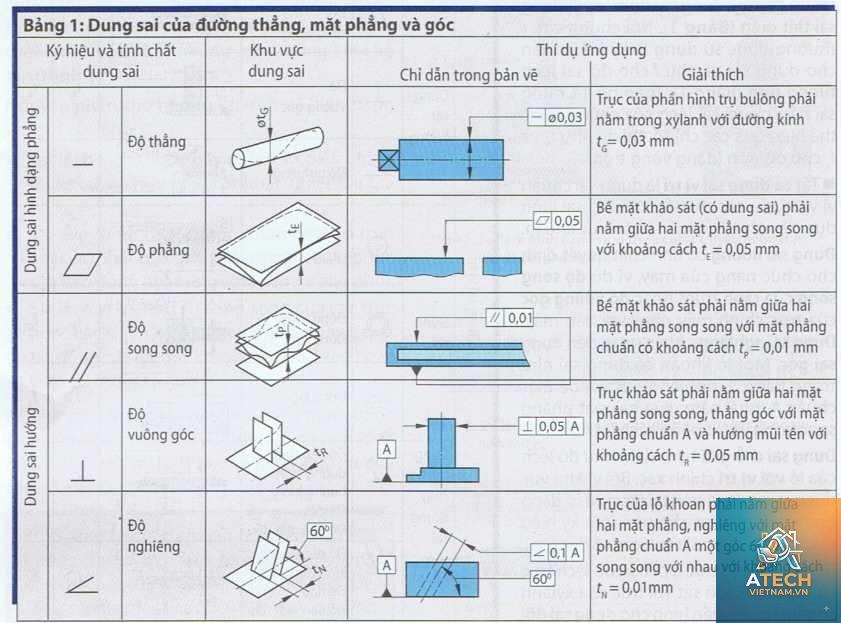

Độ phẳng bề mặt là một khái niệm hình học dùng để chỉ mức độ sai lệch của một bề mặt thực tế so với một mặt phẳng lý tưởng. Trong tiêu chuẩn ISO 2768 và nhiều tiêu chuẩn quốc gia khác, độ phẳng được ký hiệu bằng dung sai cho phép, ví dụ 0,02 mm trên toàn bộ chiều dài 300 mm. Điều này có nghĩa là bất kỳ điểm nào trên bề mặt cũng phải nằm trong khoảng cách tối đa 0,02 mm so với mặt phẳng chuẩn.
Khác với độ nhám bề mặt – vốn nói về kết cấu vi mô – độ phẳng liên quan đến bề mặt ở quy mô vĩ mô. Một bề mặt có thể nhẵn bóng nhưng lại bị cong vênh hoặc lồi lõm trên diện rộng. Vì vậy, cách kiểm tra phẳng bề mặt tập trung vào việc phát hiện những sai lệch hình học tổng thể, chứ không phải các vết xước hay độ gồ ghề nhỏ.
Phân loại các phương pháp kiểm tra phẳng bề mặt
Có nhiều cách để phân loại, nhưng phổ biến nhất là dựa trên nguyên lý hoạt động và thiết bị sử dụng. Đây là nhóm phổ biến nhất, dễ tiếp cận và chi phí thấp.
Phương pháp quang học: Dùng máy đo laser, cảm biến quang, interferometer. Cho độ chính xác cực cao nhưng đắt tiền.
Phương pháp điện tử: Sử dụng máy đo tọa độ CMM, cảm biến tiếp xúc điện tử, đầu dò kỹ thuật số. Phù hợp với sản xuất hàng loạt và tự động hóa.
Hướng dẫn chi tiết cách kiểm tra phẳng bề mặt bằng các phương pháp phổ biến
1. Cách kiểm tra phẳng bề mặt bằng thước thẳng và căn lá

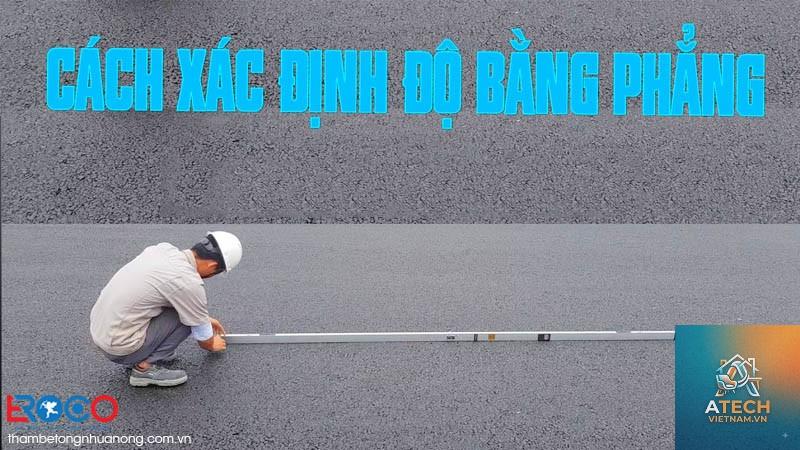

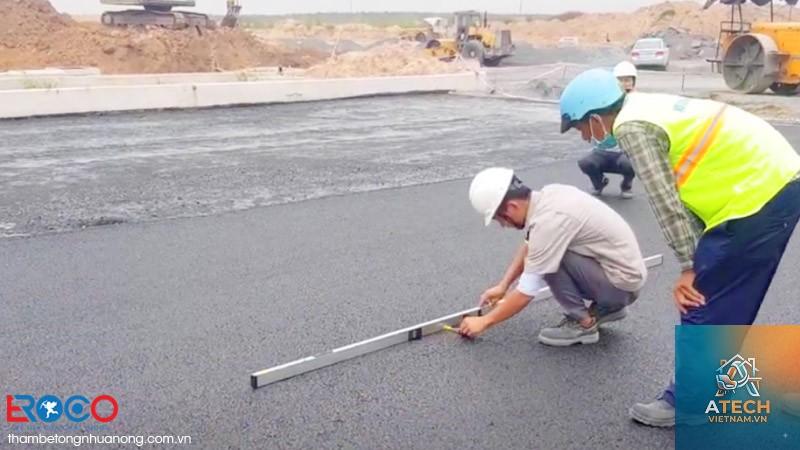

Đây là phương pháp đơn giản nhất, thường được áp dụng trong phân xưởng cơ khí và công trường xây dựng. Nguyên lý dựa trên việc đặt một thước thẳng (thường làm bằng thép hợp kim có độ phẳng cao) lên bề mặt cần kiểm tra, sau đó dùng căn lá (feeler gauge) để đo khe hở giữa thước và bề mặt.
Làm sạch bề mặt cần kiểm tra và thước thẳng, đảm bảo không có bụi bẩn hay dầu mỡ.
Đặt thước thẳng lên bề mặt theo nhiều hướng khác nhau: dọc, ngang và chéo. Mỗi lần đặt cần giữ thước cố định, không nghiêng.
Dùng căn lá có độ dày tăng dần để thử vào khe hở. Bắt đầu từ loại mỏng nhất như 0,02 mm, sau đó tăng dần cho đến khi cảm thấy lực cản nhẹ.
Ghi lại giá trị khe hở lớn nhất tại mỗi vị trí. Giá trị này chính là sai lệch độ phẳng tại điểm đó.
Ưu điểm của phương pháp này là nhanh, trực quan, không cần nguồn điện. Tuy nhiên, độ chính xác bị hạn chế bởi chất lượng thước thẳng và tay nghề người thực hiện. Với thước thẳng cấp chính xác 0,01 mm/m, phương pháp này có thể phát hiện sai lệch từ 0,02 mm trở lên, đủ cho hầu hết các ứng dụng gia công thông thường.
2. Cách kiểm tra phẳng bề mặt bằng đồng hồ so trên bàn rà
Bàn rà (surface plate) là một tấm đá granite hoặc gang có độ phẳng cực cao, dùng làm chuẩn. Khi kết hợp với đồng hồ so (dial indicator),
Độ thẳng liên quan đến một đường thẳng trên bề mặt, trong khi độ phẳng liên quan đến toàn bộ mặt phẳng. Một chi tiết có thể thẳng theo một hướng nhưng lại cong vênh theo hướng khác, dẫn đến không phẳng.
Phương pháp nào phù hợp để kiểm tra phẳng bề mặt tại nhà?
Với các đồ dùng gia đình,
Không có con số chung. Nó phụ thuộc vào yêu cầu kỹ thuật của từng chi tiết. Ví dụ: mặt đáy đồng hồ đo thường yêu cầu 0,005 mm, trong khi mặt bàn làm việc có thể chấp nhận 0,5 mm. Luôn tham khảo bản vẽ hoặc tiêu chuẩn sản phẩm.
Có thể kiểm tra độ phẳng mà không cần thiết bị chuyên dụng không?
Có thể dùng phương pháp “three plate method” trong đó ba tấm phẳng được mài tương hỗ lẫn nhau, nhưng kỹ thuật này đòi hỏi nhiều thời gian và tay nghề cao. Thực tế, các xưởng cơ khí nên đầu tư ít nhất một thước thẳng và căn lá để kiểm tra hàng ngày.
Kết luận
Cách kiểm tra phẳng bề mặt không phải là một thao tác đơn lẻ mà là một quy trình kỹ thuật có hệ thống. Tùy vào điều kiện thực tế và yêu cầu độ chính xác, bạn có thể chọn phương pháp dùng thước thẳng, đồng hồ so, laser hay máy CMM. Điều quan trọng là hiểu rõ nguyên lý, vận hành đúng quy trình và thường xuyên bảo dưỡng thiết bị.
Việc nắm vững kỹ năng này không chỉ giúp nâng cao chất lượng sản phẩm mà còn tối ưu hóa quy trình sản xuất, giảm thiểu phế phẩm và chi phí sửa chữa. Đối với bất kỳ ai làm việc trong lĩnh vực liên quan đến cơ khí, xây dựng hay chế tạo, đầu tư thời gian để thành thạo các phương pháp đo độ phẳng là một bước đi chiến lược dài hạn.
