Modun là thông số cơ bản và quan trọng nhất của bánh răng, quyết định khả năng ăn khớp và truyền động. Trong sửa chữa và bảo trì cơ khí, việc nắm vững cách kiểm tra modun bánh răng là kỹ năng bắt buộc để xác định chính xác thông số kỹ thuật, chọn đúng bánh răng thay thế hoặc chế tạo lại. Bài viết này sẽ trình bày chi tiết từ công thức lý thuyết, phương pháp đo thực tế, cho đến các lỗi thường gặp và cách khắc phục, giúp bạn tự tin thực hiện kiểm tra module bánh răng trong mọi tình huống.
Module bánh răng (ký hiệu là m) là tỷ số giữa đường kính vòng lăn (d) và số răng (z): m = d / z. Module quyết định kích thước răng, bước răng và khả năng tải của bánh răng. Mỗi module chuẩn sẽ có bộ thông số riêng theo tiêu chuẩn DIN, ISO hoặc JIS. Việc xác định modun giúp kỹ thuật viên phân biệt được bánh răng hệ mét hay inch, từ đó lựa chọn phôi phù hợp khi gia công hoặc thay thế.
Trong thực tế, nhiều bánh răng cũ đã mòn hoặc mất thông tin nhãn mác nên không thể tra cứu. Khi đó, cách kiểm tra modun bánh răng bằng đo đạc trực tiếp là giải pháp duy nhất để phục hồi hệ thống truyền động. Sai sót trong bước này dẫn đến ăn khớp lệch, gây ồn, rung, giảm tuổi thọ ổ trục và có thể phá hỏng cả bộ truyền động.
Nguyên lý cơ bản để kiểm tra modun bánh răng

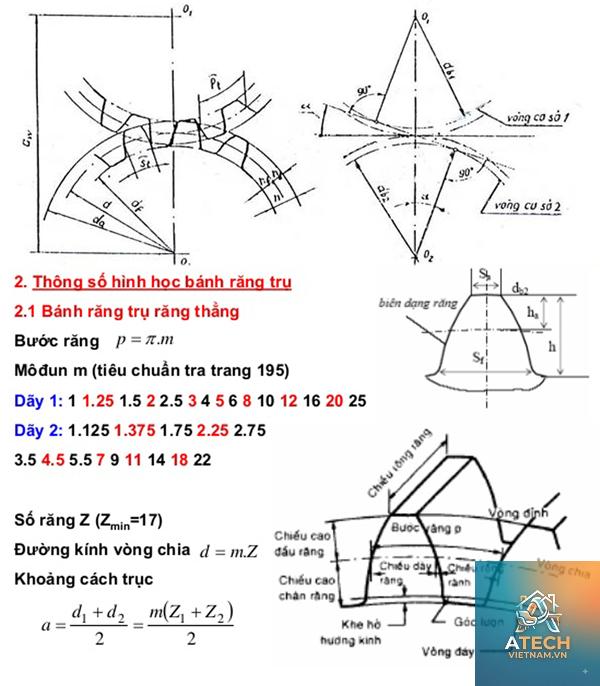

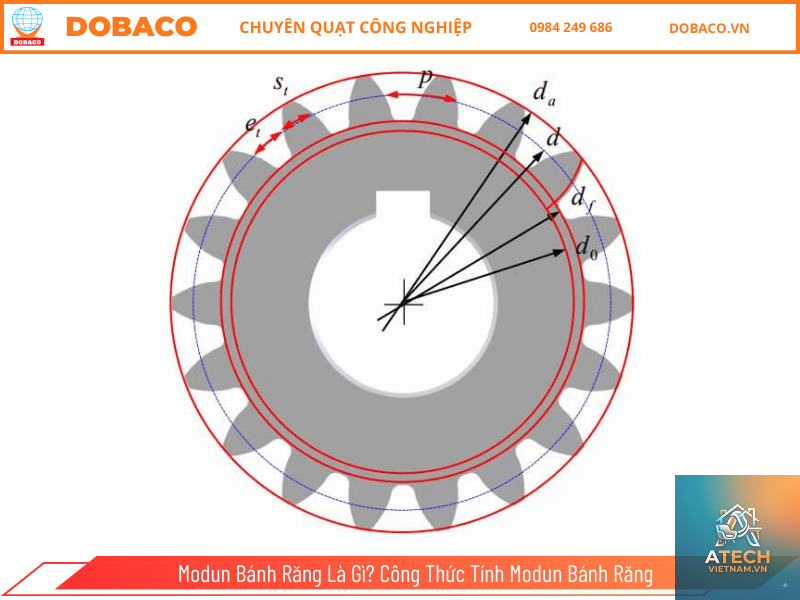

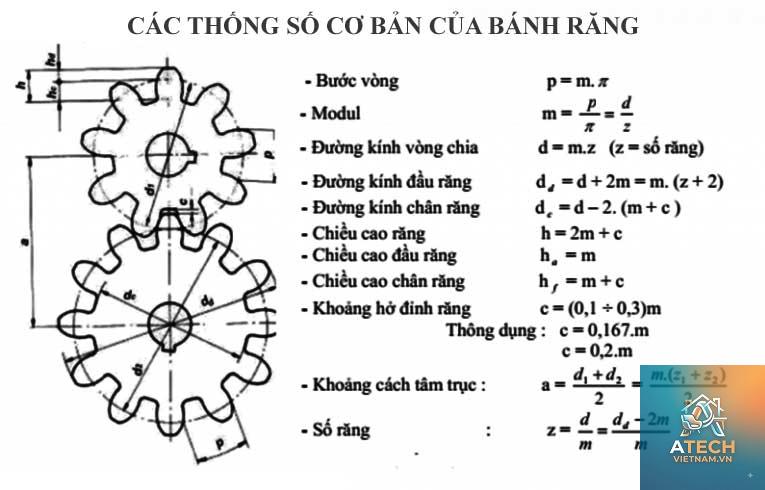

Mỗi bánh răng có ba thông số quan trọng: module (m), số răng (z) và đường kính vòng lăn (d). Ba thông số này liên hệ với nhau qua công thức: d = m × z. Do đó, chỉ cần biết hai thông số là có thể suy ra thông số thứ ba. Tuy nhiên, trong thực tế, bánh răng có thể bị mòn, khiến đường kính vòng lăn thực tế sai lệch so với lý thuyết. Vì vậy, người ta thường kết hợp nhiều phương pháp đo để cho kết quả chính xác nhất.

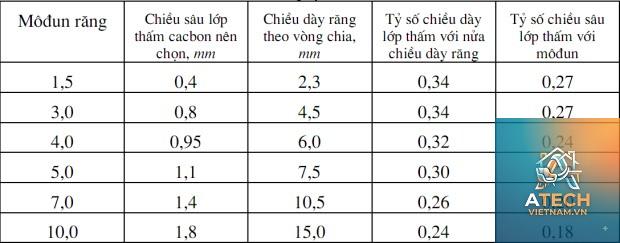

Modun bánh răng được tiêu chuẩn hóa thành các giá trị ưu tiên (ví dụ: 1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10…). Khi bạn đo được một giá trị gần đúng, hãy so sánh với bảng module chuẩn để chọn giá trị gần nhất. Đây là nguyên tắc cốt lõi trong cách kiểm tra modun bánh răng.
Các phương pháp kiểm tra modun bánh răng phổ biến
1. Phương pháp đo trực tiếp bằng thước cặp hoặc panme
Đây là cách kiểm tra modun bánh răng nhanh nhất và thường dùng nhất tại xưởng. Bạn cần thước cặp cơ khí hoặc panme đo đường kính ngoài của bánh răng (De). Khi đã có De và số răng z, áp dụng công thức:
Với bánh răng tiêu chuẩn (chiều cao răng full): m = De / (z + 2)
Với bánh răng có hệ số dịch chỉnh x: cần đo thêm đường kính vòng chân hoặc đường kính vòng lăn, sau đó dùng công thức phức tạp hơn.
Thực hiện các bước sau:
Đếm chính xác số răng của bánh răng cần kiểm tra.

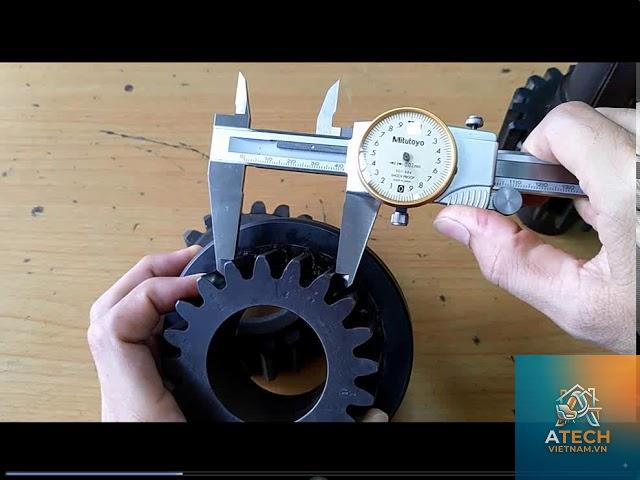

Dùng thước cặp hoặc panme đo đường kính đỉnh răng (De) tại vị trí không bị mòn. Nên đo nhiều lần rồi lấy giá trị trung bình.
Tính m = De / (z + 2). Kết quả thu được so sánh với bảng module chuẩn.
Ví dụ: Bánh răng có số răng z = 30, đo De = 95,8 mm → m = 95,8 / (30+2) = 2,993 ≈ 3 mm. Vậy module của bánh răng là 3.
2. Phương pháp đo bước răng (pitch method)
Cách kiểm tra modun bánh răng này dựa trên mối quan hệ: module m = p / π (với p là bước răng – khoảng cách giữa hai răng kề nhau đo trên vòng lăn). Trong thực tế,
Trong một số trường hợp,
Nếu kết quả tính toán ra một số lẻ không khớp với bảng module chuẩn hệ mét, hãy chuyển sang DP. Ví dụ, nếu m ≈ 3,175 hoặc m ≈ 2,116 thì rất có thể là DP8 và DP12. Bạn cũng có thể đo góc áp lực (thường 20° hệ mét, 14,5° hoặc 20° hệ inch).
Modun bánh răng có thay đổi sau khi mài lại không?
Không. Module là thông số thiết kế cố định. Việc mài lại chỉ làm thay đổi biên dạng răng chứ không thay đổi module. Nếu bạn mài quá nhiều, bạn đang chuyển thành bánh răng dịch chỉnh, nhưng module vẫn giữ nguyên.
Có phần mềm nào hỗ trợ tính modun bánh răng từ dữ liệu đo không?
Có. Các phần mềm như GearTeq, KISSsoft hoặc MITCalc cho phép nhập đường kính đo và số răng để xác định module, hệ số dịch chỉnh. Thợ cơ khí chuyên nghiệp cũng dùng các ứng dụng trên điện thoại thông minh.
Kết luận
Cách kiểm tra modun bánh răng không chỉ dừng lại ở một vài công thức đơn giản. Để có kết quả chính xác, bạn cần kết hợp linh hoạt giữa đo đạc thực tế, tra bảng tiêu chuẩn và hiểu biết về lý thuyết ăn khớp. Trang bị đầy đủ dụng cụ đo (thước cặp, panme, bộ mẫu module) và thực hành thường xuyên giúp bạn nâng cao kỹ năng. Nếu còn băn khoăn, hãy tham khảo ý kiến của kỹ sư cơ khí hoặc sử dụng các công cụ tính toán trực tuyến uy tín. Nắm vững kỹ thuật này, bạn sẽ tự tin xử lý mọi tình huống liên quan đến bánh răng trong sản xuất và sửa chữa.
