Giới thiệu tổng quan về cách hiệu chỉnh thước đo góc
Thước đo góc là công cụ không thể thiếu trong cơ khí, xây dựng, mộc và nhiều ngành kỹ thuật khác. Tuy nhiên, sau thời gian sử dụng hoặc do va đập, sai số của thước có thể lên đến 0,5 độ hoặc hơn, gây ra những lỗi nghiêm trọng trong gia công và lắp ráp. Việc nắm vững cách hiệu chỉnh thước đo góc giúp bạn duy trì độ chính xác của phép đo, tiết kiệm chi phí và nâng cao chất lượng sản phẩm. Bài viết này sẽ hướng dẫn bạn cách hiệu chỉnh thước đo góc một cách chi tiết, từ những bước cơ bản nhất đến các kỹ thuật nâng cao dành cho thước đo góc vạn năng, thước đo góc điện tử và thước đo góc cơ khí.
Hiểu đúng bản chất của hiệu chỉnh thước đo góc
Định nghĩa và tầm quan trọng
Hiệu chỉnh thước đo góc là quá trình so sánh giá trị hiển thị của thước với một chuẩn góc có độ chính xác cao, sau đó điều chỉnh để đưa sai số về trong giới hạn cho phép. Một thước đo góc không được hiệu chỉnh định kỳ có thể dẫn đến sai số tích lũy, khiến chi tiết gia công bị lệch góc, không khớp khi lắp ráp, hoặc thậm chí gây mất an toàn cho kết cấu.
Các loại thước đo góc phổ biến cần hiệu chỉnh

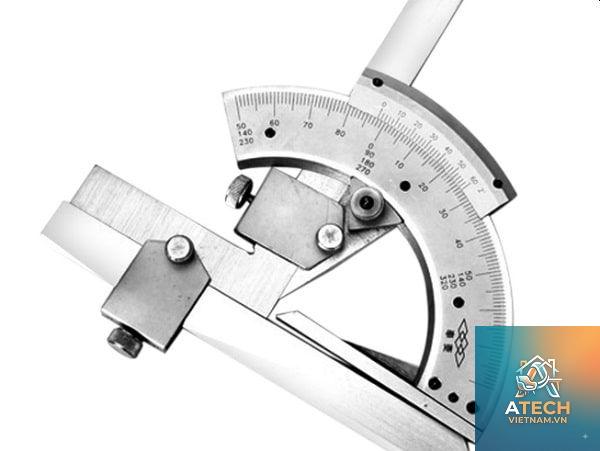

Thước đo góc cơ khí (thước đo góc vạn năng): Loại phổ biến nhất, có thước đo chính và du xích, cho phép đọc góc chính xác đến 5 phút (0,083 độ).
Thước đo góc điện tử (digital protractor): Sử dụng cảm biến điện tử, hiển thị số, thường có độ chính xác ±0,05° đến ±0,1°, cần hiệu chỉnh zero và kiểm tra tuyến tính.
Thước đo góc kết hợp thước thủy (bevel protractor with level): Tích hợp ống thủy để xác định phương nằm ngang, thường dùng trong xây dựng.
Thước đo góc cố định (angle gauge): Dùng để kiểm tra góc chuẩn, thường được hiệu chỉnh tại nhà máy.
Cấu tạo cơ bản ảnh hưởng đến hiệu chỉnh
Để hiệu chỉnh hiệu quả, bạn cần nắm rõ cấu tạo: thân thước, đĩa chia độ, du xích (hoặc màn hình LCD), các vít điều chỉnh, và bộ phận kẹp. Trên thước cơ khí, du xích thường có 12 vạch chia trên khoảng 23 độ, cho phép đọc chính xác đến 5 phút. Trên thước điện tử, cảm biến gia tốc hoặc encoder quang học là bộ phận cần hiệu chỉnh.
Quy trình hiệu chỉnh thước đo góc từ cơ bản đến nâng cao
Chuẩn bị trước khi hiệu chỉnh
Vệ sinh thước: Dùng khăn mềm thấm cồn hoặc dung dịch tẩy rửa chuyên dụng để loại bỏ dầu mỡ, bụi bẩn trên bề mặt đo, đặc biệt là các cạnh tiếp xúc.
Kiểm tra nguồn pin (với thước điện tử): Đảm bảo pin đầy, nếu pin yếu có thể gây sai số đọc.
Chuẩn bị thiết bị chuẩn: Một góc chuẩn (angle block) có độ chính xác từ cấp 0 hoặc cấp 1 (sai số ±0,5 phút), hoặc một tấm granite chuẩn và đồng hồ so.
Môi trường hiệu chuẩn: Nhiệt độ lý tưởng 20±2°C, độ ẩm dưới 60%, tránh rung động và ánh sáng trực tiếp.
Các bước hiệu chỉnh thước đo góc cơ khí (thước đo góc vạn năng)
Bước 1: Kiểm tra độ song song của hai cạnh đo
Đặt thước ở vị trí 0°, hai cạnh đo phải khít nhau, không có khe hở ánh sáng khi quan sát dưới nguồn sáng mạnh.
Nếu có khe hở, cần nới lỏng vít hãm, điều chỉnh cạnh di động sao cho hai cạnh song song hoàn toàn.
Bước 2: Kiểm tra và hiệu chỉnh vị trí 0°
Đóng thước về vị trí 0°, đọc giá trị trên du xích. Giá trị lý tưởng là 0°0′.
Nếu du xích chỉ 0°5′ hoặc 0°10′, cần điều chỉnh vít zero nằm trên thước hoặc trên du xích (tùy từng hãng).
Dùng tua vít phù hợp xoay vít zero theo chiều kim đồng hồ nếu du xích dương và ngược lại. Mỗi lần xoay 1/4 vòng, kiểm tra lại.
Bước 3: Hiệu chỉnh sai số góc ở các vị trí khác nhau
Sử dụng góc chuẩn 30°, 45°, 60°, 90° để kiểm tra. Đặt một cạnh thước áp sát cạnh của góc chuẩn, cạnh kia áp sát cạnh còn lại, đọc giá trị.
Ghi lại sai số tại mỗi vị trí. Sai số trung bình cho phép đối với thước cơ khí cấp 2 là ±5 phút.
Nếu sai số vượt quá giới hạn, có thể do rơ lỏng du xích hoặc các bộ phận truyền động. Cần tháo rời và tra dầu mỡ, siết lại vít hãm, hoặc thay thế du xích mới.
Bước 4: Kiểm tra độ trơn tru của cơ cấu xoay
Xoay thước vài lần qua các góc khác nhau, cảm nhận độ êm. Nếu có hiện tượng kẹt hoặc nhảy cóc, cần vệ sinh và bôi trơn bánh răng và vít me.
Các bước hiệu chỉnh thước đo góc điện tử
Bước 1: Hiệu chỉnh zero (cân bằng)
Đặt thước trên một mặt phẳng chuẩn (bàn granite) đã được kiểm tra độ phẳng. Nhấn nút ZERO hoặc CAL.
Nếu thước có chế độ tự động hiệu chỉnh, thường sẽ hiển thị “CAL” và tự động dò zero.
Một số thước yêu cầu thực hiện hiệu chỉnh zero ở 3 vị trí khác nhau (0°, 90°, 180°) và lưu lại.
Bước 2: Kiểm tra tuyến tính
Đặt thước ở góc 45° so với mặt phẳng chuẩn, dùng góc chuẩn 45° để đối chiếu. Lặp lại với 90°, 135°, 180°.
Ghi lại sai số. Đa số thước điện tử cho phép hiệu chỉnh tuyến tính bằng phần mềm hoặc qua các bước nhấn nút theo trình tự.
Ví dụ: Thước Bosch GAM 220/MF yêu cầu nhấn giữ nút CAL trong 3 giây, sau đó xoay thước 180° và nhấn CAL lần nữa.
Bước 3: Hiệu chỉnh hướng (nếu thước có chức năng đo góc nghiêng 360°)
Đặt thước theo chiều dọc, kiểm tra giá trị 90°. Nếu lệch, thực hiện hiệu chỉnh bằng cách nhấn tổ hợp phím đặc thù (thường là MODE + ZERO).
Bảng so sánh quy trình hiệu chỉnh giữa thước cơ khí và điện tử
Tiêu chí
Thước đo góc cơ khí
Thước đo góc điện tử
Dụng cụ chuẩn cần thiết
Góc chuẩn, kính lúp, tua vít
Góc chuẩn, mặt phẳng granite, pin
Thời gian trung bình
15–20 phút
5–10 phút
Độ khó
Cao (yêu cầu tay nghề)
Thấp (chủ yếu bấm nút)
Sai số cho phép
±5 phút (cấp 2)
±0,1° (tùy hãng)
Khả năng tự thực hiện
Có thể tự làm nếu có dụng cụ
Dễ dàng, theo hướng dẫn của máy
Lợi ích và hạn chế của việc hiệu chỉnh thước đo góc
Lợi ích
Đảm bảo độ chính xác của phép đo: Sai số giảm từ 0,5° xuống dưới 0,05° (với thước điện tử) hoặc dưới 2 phút (với thước cơ khí sau hiệu chỉnh).
Kéo dài tuổi thọ thiết bị: Việc kiểm tra và bôi trơn thường xuyên giúp giảm mài mòn cơ khí.
Tiết kiệm chi phí: Tránh phải mua thước mới khi chỉ cần hiệu chỉnh lại.
Tuân thủ tiêu chuẩn ISO: Các doanh nghiệp cần có quy trình hiệu chuẩn định kỳ để duy trì chứng nhận chất lượng.
Hạn chế
Đòi hỏi dụng cụ chuẩn: Góc chuẩn chất lượng cao có chi phí không nhỏ (vài triệu đồng một bộ).
Giới hạn khả năng tự hiệu chỉnh: Với thước cơ khí bị rơ lỏng nặng hoặc biến dạng, việc hiệu chỉnh chỉ mang tính tạm thời, cần thay thế linh kiện.
Thước điện tử có thể bị lỗi phần mềm: Một số dòng thước không cho phép người dùng tự hiệu chỉnh tuyến tính, phải gửi đến trung tâm bảo hành.
Ứng dụng thực tế của hiệu chỉnh thước đo góc trong các ngành
Cơ khí chính xác
Trong gia công cắt gọt, việc đo góc chính xác là yếu tố sống còn. Một thước đo góc sai 0,1° trên chi tiết dài 500mm sẽ gây sai lệch đến 0,87mm về vị trí. Định kỳ hiệu chỉnh thước giúp thợ máy đạt dung sai gia công cấp IT6 hoặc cao hơn.
Xây dựng và lắp đặt kết cấu thép
Các kỹ sư xây dựng sử dụng thước đo góc để kiểm tra độ vuông góc của cột, dầm. Nếu không được hiệu chỉnh, tòa nhà có thể bị nghiêng, gây nguy hiểm về lâu dài.
Mộc và nội thất
Trong nghề mộc, các đường cắt 45° để ghép khung tranh, tủ bếp đòi hỏi độ chính xác cao. Thước đo góc sai sẽ khiến mối ghép hở, mất thẩm mỹ.
Điện tử và vi mạch
Trong lắp ráp board mạch, góc đặt linh kiện SMT phải chính xác đến từng phút. Các thước đo góc điện tử dùng trong phòng sạch cần được hiệu chỉnh hàng tuần.
Sai lầm thường gặp khi hiệu chỉnh thước đo góc và cách tránh
Sai lầm 1: Không làm sạch bề mặt trước khi hiệu chỉnh
Dầu mỡ hoặc phoi bào làm tăng sai số ảo. Luôn vệ sinh kỹ bằng cồn isopropyl và để khô tự nhiên 2 phút trước khi bắt đầu.
Sai lầm 2: Chỉ hiệu chỉnh tại một góc duy nhất
Nhiều người chỉ kiểm tra góc 90° hoặc 0° và cho rằng thước đã chính xác. Thực tế, sai số có thể xuất hiện không đều trên toàn dải đo. Hãy kiểm tra ít nhất 4 vị trí cách đều nhau (30°, 60°, 90°, 120°).
Sai lầm 3: Sử dụng lực quá mạnh khi vặn vít hiệu chỉnh
Điều này có thể làm biến dạng du xích hoặc thước chính. Chỉ dùng lực vừa phải, nếu cảm thấy cứng, hãy tháo ra và kiểm tra ren vít.
Sai lầm 4: Bỏ qua yếu tố nhiệt độ
Thước kim loại giãn nở theo nhiệt. Nếu hiệu chỉnh ở 30°C và dùng ở 20°C, sai số do giãn nở có thể lên đến 0,2°. Nên thực hiện hiệu chỉnh ở nhiệt độ phòng tiêu chuẩn.
Sai lầm 5: Không ghi chép nhật ký hiệu chỉnh
Mất dấu vết hiệu chỉnh khiến không thể biết được xu hướng sai số của thước theo thời gian. Lập sổ theo dõi, ghi rõ ngày, sai số trước và sau hiệu chỉnh, người thực hiện.
Lưu ý quan trọng khi thực hiện cách hiệu chỉnh thước đo góc
Chọn chuẩn phù hợp: Góc chuẩn cần có độ chính xác cao hơn thước cần hiệu chỉnh ít nhất 3 lần. Ví dụ, thước có độ chính xác ±0,1° thì góc chuẩn phải đạt ±0,03° hoặc tốt hơn.
Kiểm tra độ ổn định của thước: Sau khi hiệu chỉnh, để thước nghỉ 10 phút, sau đó kiểm tra lại. Nếu giá trị thay đổi, có thể do lỏng vít hoặc ứng suất nhiệt chưa ổn định.
Không tự ý tháo rời thước điện tử: Cảm biến và mạch điện tử rất nhạy, việc tháo lắp không đúng cách có thể làm mất hiệu chuẩn gốc. Chỉ nên thực hiện các bước hiệu chỉnh được hướng dẫn trong sách.
Sử dụng đồng hồ so khi hiệu chỉnh thước cơ khí: Đặt một đồng hồ so tiếp xúc với cạnh di động, quan sát độ thay đổi khi xoay thước, giúp phát hiện rơ lỏng dễ dàng.
Tuân thủ lịch hiệu chỉnh: Với thước sử dụng hàng ngày, nên hiệu chỉnh 3 tháng một lần. Với thước ít dùng, 6 tháng một lần. Trước mỗi dự án quan trọng, nên kiểm tra nhanh.
Câu hỏi thường gặp về cách hiệu chỉnh thước đo góc
Làm thế nào để biết thước đo góc của tôi có cần hiệu chỉnh hay không?
Được, nếu bạn có góc chuẩn hoặc một mặt phẳng chuẩn. Tuy nhiên, đối với thước điện tử đời mới, một số model yêu cầu phần mềm chuyên dụng hoặc mã code hiệu chuẩn. Hãy kiểm tra hướng dẫn sử dụng trước khi tự thực hiện.
Hiệu chỉnh thước đo góc khác với hiệu chuẩn (calibration) như thế nào?
Hiệu chỉnh là quá trình điều chỉnh thước về giá trị đúng, còn hiệu chuẩn là so sánh thước với chuẩn và ghi lại sai số mà không can thiệp. Nói chính xác, khi bạn thực hiện cách hiệu chỉnh thước đo góc là bạn đang thực hiện cả hai bước: hiệu chuẩn (đo sai số) và điều chỉnh. Trong công nghiệp, thuật ngữ “hiệu chuẩn” thường bao gồm cả hiệu chỉnh nếu cần.
Sau khi hiệu chỉnh, độ chính xác có được cải thiện vĩnh viễn không?
Không. Các yếu tố cơ học như mài mòn, va đập, thay đổi nhiệt độ sẽ làm sai số xuất hiện trở lại. Do đó, cần hiệu chỉnh định kỳ và bảo quản thước trong hộp đệm, tránh rơi rớt.
Chi phí thuê dịch vụ hiệu chỉnh thước đo góc là bao nhiêu?
Tùy vào khu vực và độ phức tạp, thường từ 100.000 đến 500.000 đồng cho một lần hiệu chỉnh tại các trung tâm đo lường. Nếu thước bị hỏng nặng, chi phí có thể cao hơn. Tự hiệu chỉnh là giải pháp tiết kiệm nếu bạn có đủ kiến thức và dụng cụ.
Hiểu và thực hành đúng cách hiệu chỉnh thước đo góc là kỹ năng cần thiết đối với bất kỳ ai làm việc với các phép đo góc trong kỹ thuật. Bằng cách tuân thủ quy trình chuẩn bị, kiểm tra từng bước và tránh các sai lầm thường gặp, bạn có thể duy trì độ chính xác của thước đo góc trong suốt vòng đời sử dụng. Hãy dành thời gian để thực hành ít nhất một lần mỗi quý, đầu tư một bộ góc chuẩn chất lượng và ghi chép cẩn thận. Điều này không chỉ giúp công việc của bạn đạt độ chính xác cao hơn mà còn thể hiện tính chuyên nghiệp và trách nhiệm với sản phẩm của mình.
