Phân loại chi tiết các loại bánh răng công nghiệp phổ biến nhất hiện nay

Trong lĩnh vực cơ khí và truyền động, các loại bánh răng công nghiệp đóng vai trò cốt lõi trong việc truyền mô-men xoắn và thay đổi tốc độ quay giữa các trục. Việc lựa chọn đúng loại bánh răng không chỉ ảnh hưởng đến hiệu suất vận hành mà còn quyết định tuổi thọ của toàn bộ hệ thống máy móc. Từ những nhà máy sản xuất thép, xi măng cho đến dây chuyền thực phẩm và robot công nghiệp, mỗi ứng dụng đều yêu cầu một dạng bánh răng đặc thù với những ưu điểm riêng biệt.

Bản chất và nguyên lý hoạt động của bánh răng công nghiệp

Bánh răng là một cơ cấu cơ khí có dạng đĩa tròn với các răng được gia công đều đặn xung quanh vành. Khi hai bánh răng ăn khớp với nhau, chuyển động quay được truyền từ trục này sang trục khác thông qua sự tiếp xúc và trượt lăn giữa các mặt răng. Tỷ số truyền được xác định bằng số răng của bánh dẫn động chia cho số răng của bánh bị dẫn động. Đây là nguyên lý cơ bản giúp máy móc có thể tăng hoặc giảm tốc độ quay, đồng thời thay đổi mô-men xoắn đầu ra một cách linh hoạt.

Phân loại chi tiết các loại bánh răng công nghiệp

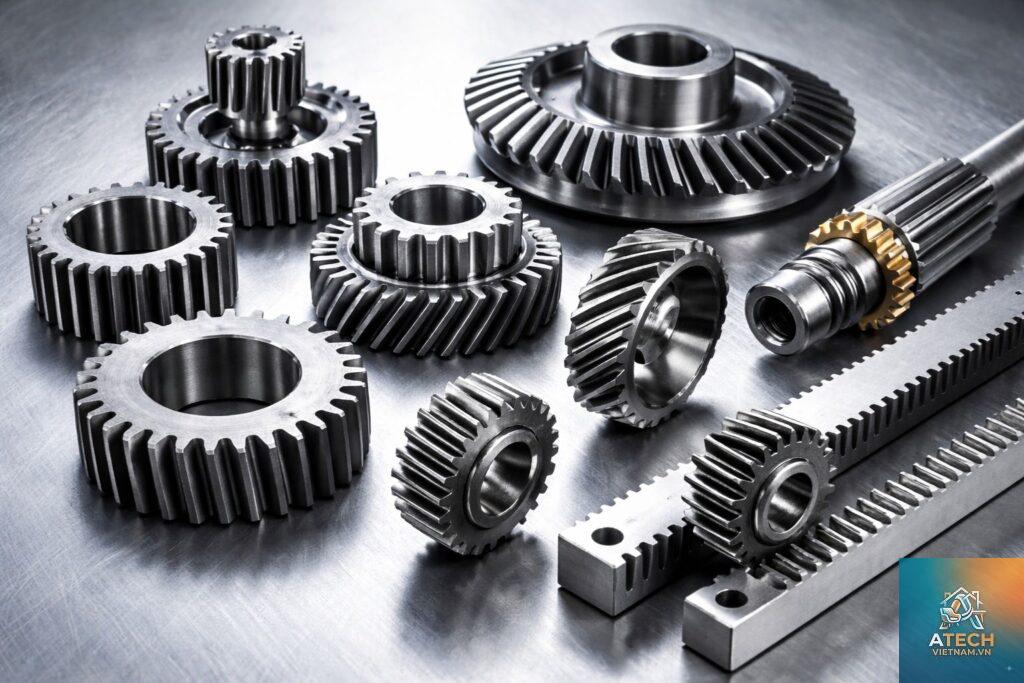

Dựa vào hình dạng của răng, vị trí trục và hướng chuyển động, các loại bánh răng công nghiệp được chia thành nhiều nhóm khác nhau. Mỗi nhóm có đặc điểm kết cấu riêng, phù hợp với từng điều kiện tải trọng, tốc độ và môi trường làm việc.

Bánh răng thẳng

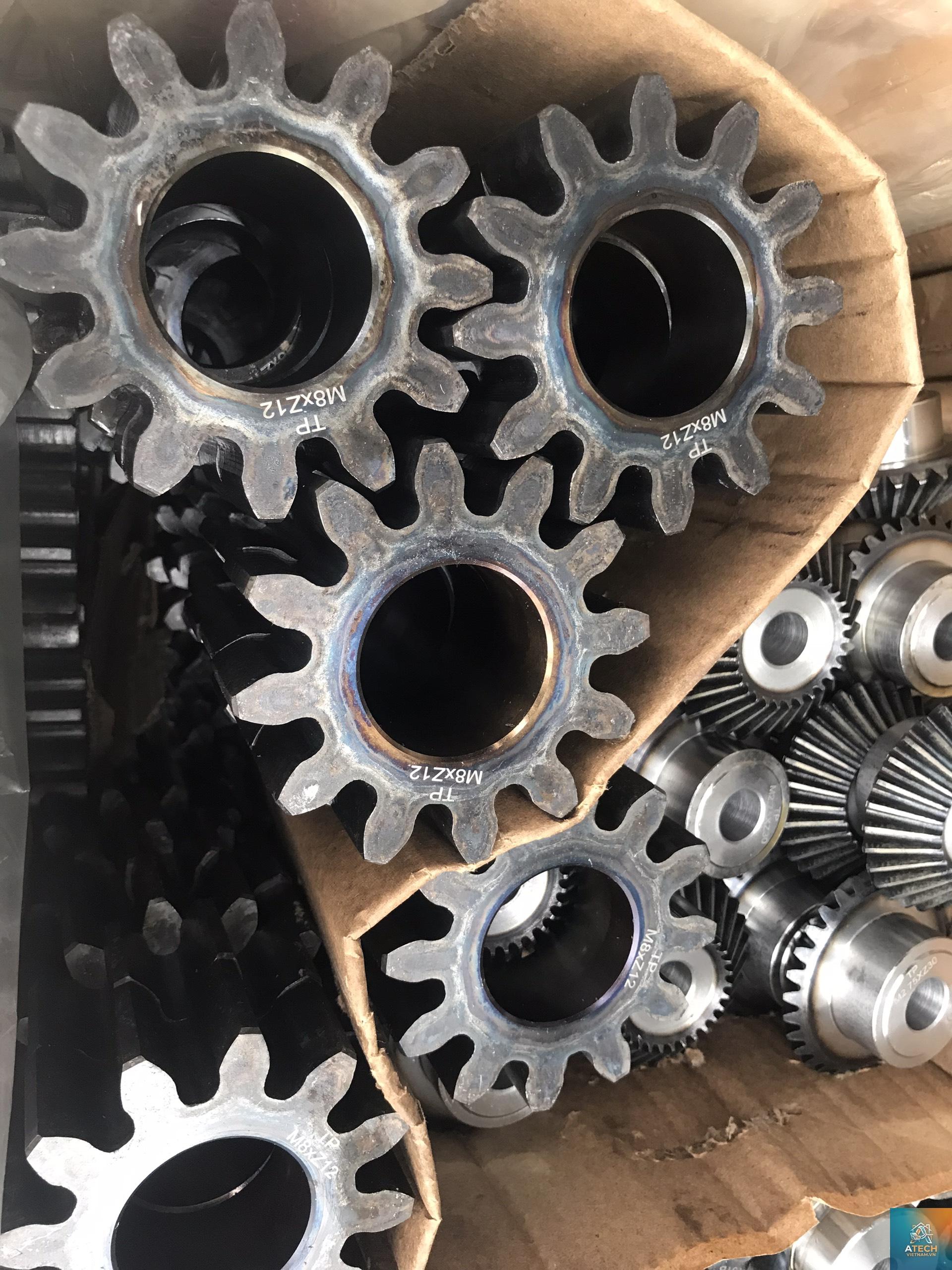

Bánh răng thẳng là loại phổ biến và đơn giản nhất trong các loại bánh răng công nghiệp. Các răng được cắt thẳng song song với trục của bánh răng. Loại này thường được sử dụng trong hộp giảm tốc đơn giản, máy bơm, băng tải và các thiết bị tốc độ thấp. Ưu điểm lớn nhất là dễ chế tạo, chi phí thấp và hiệu suất truyền động cao (khoảng 98-99%). Tuy nhiên, nhược điểm là vận hành ồn do răng tiếp xúc đột ngột trên toàn bộ chiều dài, thích hợp với tải trọng vừa và nhỏ.

Bánh răng nghiêng

Khác với bánh răng thẳng, răng của bánh răng nghiêng được cắt theo một góc so với trục. Điều này tạo ra diện tích tiếp xúc lớn hơn, giúp truyền tải cao hơn và vận hành êm ái, ít tiếng ồn hơn. Bánh răng nghiêng thường được ứng dụng trong hộp số ô tô, máy công cụ CNC, tua-bin gió và các hệ thống truyền động tốc độ cao. Góc nghiêng phổ biến từ 15 đến 30 độ, càng lớn thì khả năng chịu tải càng tốt nhưng lực dọc trục cũng tăng, đòi hỏi phải có ổ đỡ chặn phù hợp.

Bánh răng chữ V (Chevron)

Bánh răng chữ V là sự kết hợp của hai bánh răng nghiêng đặt ngược chiều nhau, tạo thành hình chữ V trên thân răng. Nhờ đó, lực dọc trục triệt tiêu lẫn nhau, giúp hệ thống không phát sinh thêm tải trọng phụ. Loại bánh răng này thường dùng trong máy nghiền, máy cán thép và các thiết bị hạng nặng yêu cầu khả năng chịu tải cực lớn. Tuy nhiên, chế tạo bánh răng chữ V phức tạp hơn và đòi hỏi độ chính xác gia công cao.

Bánh răng côn

Bánh răng côn có hình dạng giống hình nón cụt với các răng nằm trên mặt côn. Đây là loại bánh răng dùng để truyền động giữa hai trục cắt nhau, thường là góc 90 độ. Bánh răng côn được phân làm ba dạng chính: côn răng thẳng, côn răng nghiêng và côn xoắn (conical spiral). Trong đó, bánh răng côn xoắn cho phép vận hành cực kỳ êm nhờ sự ăn khớp tiến dần, thường thấy trong vi sai ô tô, máy bay trực thăng và máy công cụ chính xác.

Bánh răng hypoid

Bánh răng hypoid là một biến thể của bánh răng côn xoắn, nhưng trục của hai bánh không giao nhau mà lệch tâm. Điều này cho phép đặt các thành phần bên dưới trục dẫn động, thường gặp trong cầu sau của ô tô và xe tải. Bánh răng hypoid có tỷ số truyền cao hơn, vận hành rất êm và bền, nhưng yêu cầu dầu bôi trơn chuyên dụng (dầu hypoid) do có hiện tượng trượt nhiều hơn giữa các mặt răng.

Bánh răng thanh răng – bánh răng (Rack and Pinion)

Không phải dạng tròn hoàn toàn, bánh răng thanh răng gồm một bánh răng tròn (pinion) ăn khớp với một thanh răng thẳng (rack). Hệ thống này chuyển đổi chuyển động quay thành chuyển động tịnh tiến, hoặc ngược lại. Được ứng dụng phổ biến trong máy in, robot công nghiệp, hệ thống lái ô tô và máy công cụ gia công.

Bánh răng hành tinh

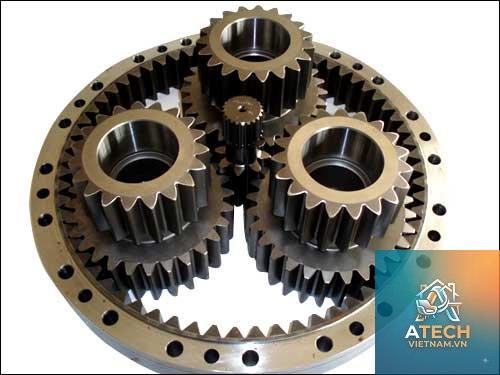

Bộ bánh răng hành tinh (planetary gear) gồm một bánh răng mặt trời (sun gear), các bánh răng hành tinh (planet gears) quay quanh và một bánh răng bao (ring gear). Cấu trúc compact, tỷ số truyền lớn và khả năng truyền tải cao khiến bộ bánh răng hành tinh được sử dụng rộng rãi trong hộp số tự động, máy móc hạng nặng như máy xúc, cần cẩu và cối xay gió. Hiệu suất truyền động có thể đạt đến 97% trong nhiều trường hợp.

Vật liệu chế tạo các loại bánh răng công nghiệp

Việc chọn vật liệu đóng vai trò quyết định đến độ bền, khả năng chịu mài mòn và chi phí sản xuất của các loại bánh răng công nghiệp. Cầu chủ động dùng bánh răng hypoid. Hệ thống lái thanh răng bánh răng giúp giảm lực đánh lái.

Ngành năng lượng gió: Tua-bin gió yêu cầu bộ bánh răng hành tinh kết hợp với bánh răng nghiêng để tăng tốc độ trục từ 15-20 vòng/phút lên 1500 vòng/phút – phù hợp cho máy phát điện. Độ bền và độ chính xác gia công là yếu tố sống còn.

Ngành thực phẩm và dược phẩm: Bánh răng trong thiết bị đóng gói thường được làm từ thép không gỉ hoặc nhựa an toàn vệ sinh, không sinh bụi, dễ dàng vệ sinh. Bánh răng thanh răng bánh răng dao cắt và định vị sản phẩm.

Ngành robot công nghiệp: Bộ giảm tốc hành tinh cỡ nhỏ là linh kiện chủ chốt trong các khớp robot, giúp robot giữ vững tải và di chuyển chính xác. Bánh răng xoắn êm ái giảm rung động, tăng độ lặp lại.

Ngành khai thác mỏ và xi măng: Máy nghiền bi, máy cán, băng tải sử dụng bánh răng chữ V và bánh răng côn lớn chịu tải cực kỳ nặng. Chúng được chế tạo từ thép hợp kim tôi luyện bề mặt để chống mài mòn dưới tác động của bụi và tải va đập.

Lợi ích và hạn chế của các loại bánh răng công nghiệp

Lợi ích chung: Truyền chính xác mô-men xoắn, hiệu suất cao (85-99% tùy loại), kết cấu nhỏ gọn so với truyền đai hay xích, không bị trượt trừ khi quá tải. Đa dạng chủng loại giúp đáp ứng mọi yêu cầu về tỷ số truyền, tốc độ và không gian lắp đặt.

Hạn chế: Yêu cầu bôi trơn và bảo dưỡng thường xuyên. Chi phí gia công và độ chính xác cao ảnh hưởng đến giá thành. Hoạt động ở tốc độ cao có thể gây ồn và rung nếu không được thiết kế hợp lý. Sai số gia công hoặc lắp ráp dẫn đến hỏng hóc nhanh chóng.

So sánh nhanh các loại bánh răng công nghiệp thông dụng

Loại bánh răng	Độ ồn	Hiệu suất	Khả năng chịu tải	Chi phí chế tạo	Ứng dụng chính
Bánh răng thẳng	Cao	98-99%	Thấp đến trung bình	Thấp	Hộp giảm tốc đơn giản, băng tải
Bánh răng nghiêng	Thấp	96-98%	Trung bình đến cao	Trung bình	Hộp số ô tô, máy CNC
Bánh răng chữ V	Rất thấp	95-97%	Rất cao	Cao	Máy nghiền, máy cán thép
Bánh răng côn xoắn	Thấp	95-98%	Cao	Cao	Vi sai ô tô, máy bay
Bánh răng hypoid	Rất thấp	90-95%	Cao	Cao	Cầu sau ô tô, xe tải
Bánh răng hành tinh	Thấp (nếu bôi trơn tốt)	95-97%	Cực cao (gọn nhẹ)	Trung bình đến cao	Hộp số tự động, robot
Thanh răng – bánh răng	Trung bình	90-95%	Phụ thuộc kích thước	Thấp đến trung bình	Máy in, robot, hệ thống lái

Sai lầm thường gặp khi chọn và sử dụng các loại bánh răng công nghiệp

• Chọn sai loại bánh răng cho tải trọng và tốc độ: Nhiều kỹ sư trẻ có xu hướng chọn bánh răng thẳng vì giá rẻ, nhưng khi vận hành ở tốc độ cao gây ồn và giảm tuổi thọ. Cần phân tích kỹ tải trọng động và yêu cầu về độ êm.
• Không tính đến lực dọc trục: Bánh răng nghiêng sinh lực dọc trục đáng kể, nếu không chọn ổ bi chặn phù hợp hoặc thiết kế trục quá mảnh, hệ thống sẽ rung, kêu và hỏng nhanh.
• Bôi trơn không đúng chủng loại: Một số loại như bánh răng hypoid yêu cầu dầu có phụ gia chịu áp cực cao (EP). Dùng dầu thông thường sẽ làm mòn răng nhanh.
• Gia công không đạt độ chính xác: Sai số lắp ráp hoặc gia công dẫn đến ăn khớp không đều, gây ra tiếng ồn và mất hiệu suất. Tiêu chuẩn DIN, AGMA cần được tuân thủ nghiêm ngặt.
• Không xem xét môi trường làm việc: Bánh răng thép trong môi trường ẩm ướt, hóa chất sẽ bị gỉ nhanh. Cần dùng vật liệu chống ăn mòn hoặc bảo vệ bề mặt phù hợp.

Lưu ý quan trọng khi bảo dưỡng các loại bánh răng công nghiệp



Để duy trì tuổi thọ cho các loại bánh răng công nghiệp, doanh nghiệp cần thực hiện lịch bảo dưỡng định kỳ. Kiểm tra độ mòn của răng qua khuôn mẫu hoặc siêu âm không phá hủy. Thay dầu bôi trơn đúng hạn (thường 3-6 tháng tùy chế độ làm việc). Theo dõi nhiệt độ vận hành: nếu nhiệt độ hộp giảm tốc tăng đột biến, cần dừng máy để kiểm tra. Chú ý tiếng kêu bất thường – dấu hiệu sớm của sự cố ăn khớp. Ngoài ra, cần bảo đảm độ đồng trục giữa các trục khi lắp đặt lại sau sửa chữa.

Hướng dẫn cơ bản để lựa chọn đúng các loại bánh răng công nghiệp

1. Xác định yêu cầu về tỷ số truyền và tốc độ: Tỷ số truyền lớn kết hợp bánh răng hành tinh hoặc nhiều cấp. Tốc độ cao ưu tiên bánh răng nghiêng hoặc xoắn.
2. Đánh giá tải trọng: Tải nặng, va đập cần bánh răng chữ V hoặc côn xoắn với vật liệu thép hợp kim tôi luyện. Tải nhẹ có thể dùng bánh răng thẳng hoặc nhựa.
3. Không gian lắp đặt: Trục song song, trục vuông góc, trục lệch tâm? Bánh răng hành tinh tiết kiệm không gian nhất, bánh răng côn giải quyết góc 90 độ.
4. Môi trường làm việc: Nhiệt độ cao, bụi bẩn, hóa chất? Chọn vật liệu và biện pháp bịt kín thích hợp (phớt, hộp kín).
5. Ngân sách & bảo trì: Bánh răng thẳng, gang rẻ, nhưng tuổi thọ và độ êm thấp. Bánh răng hypoid, hành tinh đầu tư cao hơn nhưng lâu dài ít hỏng hóc.

Câu hỏi thường gặp về các loại bánh răng công nghiệp

Các loại bánh răng công nghiệp nào phù hợp cho hộp giảm tốc?

Đối với hộp giảm tốc nhiều cấp, tổ hợp bánh răng nghiêng (cấp tốc độ cao) và bánh răng hành tinh (cấp cuối) thường được ưa chuộng vì vừa êm vừa gọn. Nếu tải nhẹ và ngân sách thấp, bánh răng thẳng vẫn là lựa chọn cơ bản.

Bánh răng hypoid khác bánh răng côn xoắn như thế nào?

Điểm khác biệt chính là trục của bánh răng hypoid không cắt nhau mà lệch tâm (offset). Điều này cho phép đặt trục đầu ra thấp hơn, hữu ích trong thiết kế ô tô. Độ trượt lớn hơn nên cần dầu đặc biệt, nhưng vận hành êm hơn và tỷ số truyền cao hơn.

Có nên dùng bánh răng nhựa thay thế bánh răng thép trong công nghiệp không?

Bánh răng nhựa (nylon, acetal) phù hợp cho tải nhẹ, tốc độ thấp, yêu cầu êm và khô dầu. Không thích hợp với tải nặng, nhiệt độ cao hoặc môi trường có hóa chất mạnh. Trong sản xuất thực phẩm hoặc y tế, bánh răng nhựa thường được dùng vì dễ làm sạch và không rỉ sét.

Tuổi thọ trung bình của các loại bánh răng công nghiệp là bao lâu?

Phụ thuộc vào chế độ tải, bảo dưỡng và độ chính xác gia công. Trong điều kiện lý tưởng, bánh răng thép tôi có thể hoạt động 10-15 năm liên tục. Nếu chịu tải nặng và mài mòn, cần thay thế sau 2-4 năm. Kiểm tra định kỳ giúp phát hiện sớm hư hỏng.

Làm thế nào để giảm tiếng ồn của bánh răng công nghiệp?

Chọn bánh răng nghiêng hoặc chữ V thay vì thẳng. Tăng độ chính xác chế tạo (cấp chính xác DIN 6-7). Sử dụng vật liệu giảm rung như gang dẻo hoặc nhựa. Bôi trơn đúng cách và thiết kế vỏ hộp có khả năng cách âm.

Kết luận

Việc hiểu rõ các loại bánh răng công nghiệp – từ đặc điểm cấu tạo, vật liệu, ưu nhược điểm cho đến ứng dụng thực tế – là yếu tố sống còn để thiết kế và vận hành máy móc hiệu quả. Mỗi loại bánh răng đều có vị trí riêng trong bức tranh cơ khí, từ bánh răng thẳng đơn giản đến bộ hành tinh phức tạp. Khi lựa chọn, cần cân nhắc tải trọng, tốc độ, không gian, môi trường và chi phí. Đầu tư đúng loại bánh răng ngay từ đầu không chỉ giúp máy móc hoạt động ổn định, giảm tiếng ồn, tiết kiệm năng lượng mà còn kéo dài tuổi thọ thiết bị, mang lại lợi ích kinh tế lâu dài.
