Công Thức Tính Tỉ Số Truyền: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Ứng Dụng Thực Tế

Tỉ số truyền là một thông số kỹ thuật quan trọng trong cơ khí và kỹ thuật, quyết định hiệu suất vận hành của các hệ thống truyền động. Việc nắm vững công thức tính tỉ số truyền không chỉ giúp bạn thiết kế chính xác các bộ truyền động mà còn tối ưu hóa lực, tốc độ và mô-men xoắn cho máy móc. Trong bài viết này, chúng

Khái Niệm Cơ Bản Về Tỉ Số Truyền

Tỉ số truyền (thường ký hiệu là i hoặc u) là tỷ lệ giữa tốc độ quay của trục dẫn động và tốc độ quay của trục bị dẫn, hoặc tỷ lệ giữa số răng, đường kính bánh răng trong một hệ thống truyền động. Nó thể hiện sự thay đổi tốc độ và mô-men xoắn giữa hai trục.

Bản Chất Vật Lý Của Tỉ Số Truyền

Về mặt vật lý, khi tỉ số truyền lớn hơn 1 (i > 1), trục bị dẫn quay chậm hơn nhưng mô-men xoắn tăng lên, ứng dụng trong hộp số giảm tốc. Ngược lại, khi tỉ số truyền nhỏ hơn 1 (i < 1), tốc độ tăng nhưng lực giảm, thường thấy trong các bộ tăng tốc. Đây là nguyên lý cốt lõi trong thiết kế máy móc công nghiệp và thiết bị cơ khí.

Công Thức Tính Tỉ Số Truyền Cơ Bản

Có ba cách tính tỉ số truyền phổ biến tùy thuộc vào loại hệ thống truyền động: dựa trên số vòng quay, số răng bánh răng, hoặc đường kính bánh đai/xích.

1. Công Thức Tính Tỉ Số Truyền Qua Số Vòng Quay

Đây là công thức tổng quát nhất, áp dụng cho mọi hệ thống truyền động cơ khí:

i = n₁ / n₂

• n₁: Tốc độ quay của trục dẫn động (vòng/phút, rpm).
• n₂: Tốc độ quay của trục bị dẫn (vòng/phút).

Ví dụ thực tế: Một motor điện quay 1500 vòng/phút kéo trục máy bơm quay 500 vòng/phút. Tỉ số truyền sẽ là i = 1500/500 = 3. Điều này có nghĩa trục motor quay nhanh gấp 3 lần trục máy bơm.

2. Công Thức Tính Tỉ Số Truyền Qua Số Răng Bánh Răng

Trong hệ thống bánh răng ăn khớp, tỉ số truyền được tính dựa trên số răng của bánh răng chủ động và bánh răng bị động:

i = Z₂ / Z₁

• Z₁: Số răng của bánh răng dẫn động (chủ động).
• Z₂: Số răng của bánh răng bị dẫn (bị động).

Ví dụ: Một cặp bánh răng có bánh răng nhỏ 20 răng, bánh răng lớn 60 răng. Tỉ số truyền i = 60/20 = 3. Bánh răng lớn sẽ quay chậm hơn nhưng mô-men xoắn lớn hơn gấp 3 lần.

3. Công Thức Tính Tỉ Số Truyền Qua Đường Kính Bánh Đai Hoặc Bánh Xích

Đối với truyền động đai hoặc xích, công thức dựa trên đường kính bánh:

i = D₂ / D₁

• D₁: Đường kính bánh dẫn động (pulley, sprocket).
• D₂: Đường kính bánh bị dẫn.

Lưu ý quan trọng: trong truyền động đai, nếu bỏ qua hệ số trượt, tỉ số truyền cũng có thể tính bằng tỷ số đường kính. Tuy nhiên trên thực tế, đai có thể trượt nhẹ, nên công thức này mang tính lý thuyết.

Loại Truyền Động	Công Thức	Ký Hiệu
Bánh răng	i = Z₂/Z₁	Z: số răng
Đai, xích	i = D₂/D₁	D: đường kính
Tổng quát	i = n₁/n₂	n: tốc độ quay

Phân Loại Hệ Thống Truyền Động Theo Tỉ Số Truyền



Dựa vào giá trị của i, hệ thống truyền động được chia thành ba loại chính.

Giảm Tốc (i > 1)

Đây là dạng phổ biến nhất trong các hộp giảm tốc, motor điện, máy công nghiệp. Tốc độ đầu ra thấp hơn đầu vào, mô-men xoắn tăng lên. Ví dụ: hộp số xe tải, cẩu trục, băng tải.

Tăng Tốc (i < 1)

Ứng dụng khi cần tăng tốc độ quay nhưng hy sinh mô-men xoắn. Ví dụ: máy phát điện tua-bin gió, máy bơm ly tâm tốc độ cao.

Truyền Động Trực Tiếp (i = 1)

Trường hợp tỉ số truyền bằng 1, tốc độ và mô-men xoắn không thay đổi, thường dùng trong các khớp nối trục.

Phân Tích Chuyên Sâu: Các Hệ Thống Truyền Động Phức Hợp

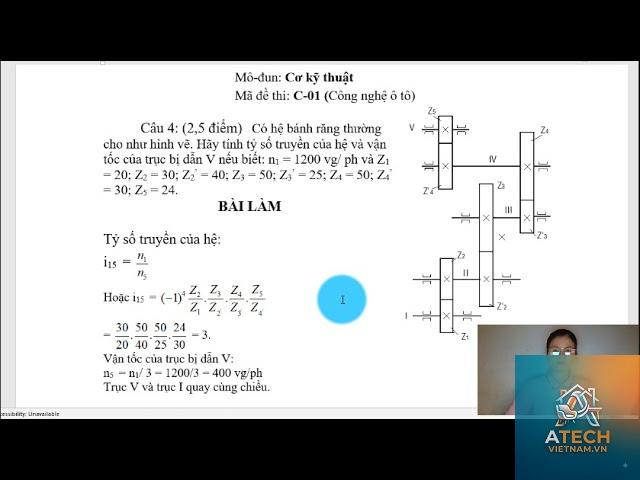

Hệ Thống Bánh Răng Nhiều Cấp

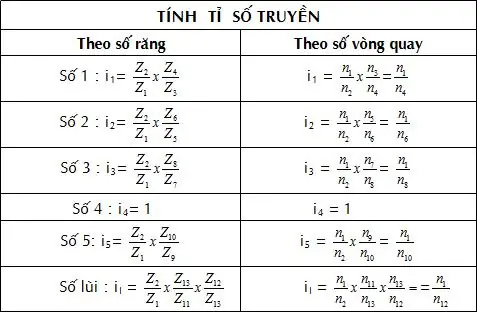

Trong thực tế, nhiều hệ thống sử dụng nhiều cặp bánh răng nối tiếp để đạt tỉ số truyền lớn. Tỉ số truyền tổng được tính bằng tích các tỉ số truyền từng cấp:

i_total = i₁ × i₂ × i₃ ×… × i_n

Ví dụ: Một hộp giảm tốc hai cấp có cấp 1 i₁ = 3, cấp 2 i₂ = 4, tỉ số tổng i = 3×4 = 12. Điều này cho phép giảm tốc độ mạnh mà vẫn giữ kết cấu nhỏ gọn.

Hệ Thống Truyền Động Đai Răng

Đai răng (timing belt) kết hợp ưu điểm của đai thang và bánh răng. Công thức tính vẫn dựa trên số răng của hai bánh đai: i = Z₂/Z₁. Loại này đảm bảo đồng bộ tuyệt đối giữa tốc độ hai trục, không bị trượt.

Hệ Thống Bánh Răng Hành Tinh

Bánh răng hành tinh có cấu trúc phức tạp hơn, nhưng công thức cơ bản vẫn dựa trên nguyên lý tỉ số truyền. Tuy nhiên, do có nhiều thành phần (bánh răng mặt trời, bánh răng bao, cần dẫn), việc tính toán đòi hỏi công thức riêng. Công thức Willis thường được áp dụng trong trường hợp này.

Ứng Dụng Của Công Thức Tính Tỉ Số Truyền Trong Thực Tế



Thiết Kế Hộp Số Xe Cơ Giới

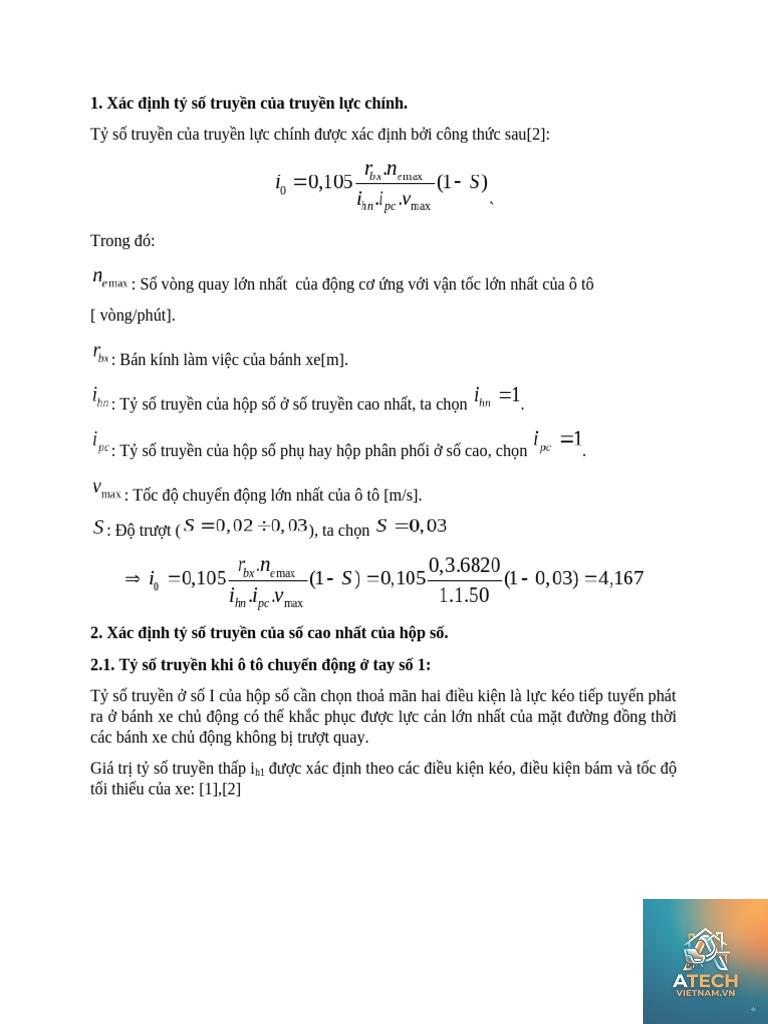

Trong ngành ô tô, xe máy, hộp số sử dụng nhiều cặp bánh răng với các tỉ số truyền khác nhau để phù hợp với từng điều kiện vận hành. Số 1 có tỉ số truyền lớn nhất (giảm tốc mạnh) để tăng lực kéo khi khởi động, trong khi số 5 có tỉ số truyền nhỏ (tăng tốc) để đạt vận tốc cao.

Lựa Chọn Motor Và Bơm

Kỹ sư cần tính tỉ số truyền giữa motor điện và bơm để đảm bảo bơm hoạt động đúng điểm thiết kế. Nếu motor quay 1450 rpm và bơm yêu cầu 725 rpm, cần bộ giảm tốc có i = 2.

Robot Công Nghiệp Và Máy CNC

Các robot cần độ chính xác cao, việc tính toán tỉ số truyền từ motor servo đến khớp robot quyết định độ phân giải chuyển động.

Sai Lầm Thường Gặp Khi Tính Tỉ Số Truyền

Nhầm Lẫn Giữa Bánh Dẫn Và Bánh Bị Dẫn

Đây là lỗi phổ biến nhất. Nhiều người tính ngược tỷ số, dẫn đến hiểu sai về tốc độ đầu ra. Luôn xác định rõ trục nào là dẫn động (input) và trục nào là bị dẫn (output).

Bỏ Qua Hệ Số Trượt Ở Truyền Động Đai

Trên thực tế, đai truyền thường có độ trượt từ 1-3% do ma sát. Khi tính toán chính xác, cần nhân thêm hệ số trượt s = 0,97-0,99 vào công thức.

Sử Dụng Sai Đơn Vị Đo

Khi tính tỉ số truyền qua số vòng quay, cần đảm bảo cùng đơn vị (thường là rpm). Nhầm lẫn giữa rad/s và rpm có thể gây sai số nghiêm trọng.

Lưu Ý Quan Trọng Khi Áp Dụng Công Thức Tỉ Số Truyền

• Kiểm tra chiều quay: Trong hệ thống bánh răng ăn khớp ngoài, hai bánh quay ngược chiều nhau, trong khi ăn khớp trong cùng chiều.
• Xét đến hiệu suất truyền động: Mỗi loại truyền động có hiệu suất khác nhau: bánh răng 95-98%, đai thang 90-96%, xích 92-98%. Tỉ số truyền thực tế có thể thay đổi nhẹ do tổn thất.
• Chọn vật liệu phù hợp: Tỉ số truyền cao đồng nghĩa với mô-men lớn, yêu cầu bánh răng hoặc đai phải chịu tải trọng cao hơn.
• Không gian lắp đặt: Tỉ số truyền tổng càng lớn, số cặp bánh răng càng nhiều, ảnh hưởng đến kích thước tổng thể của hệ thống.

So Sánh Các Phương Pháp Tính Tỉ Số Truyền

Phương Pháp	Ưu Điểm	Nhược Điểm
Dựa trên số vòng quay	Đo trực tiếp dễ dàng	Cần thiết bị đo tốc độ
Dựa trên số răng	Chính xác tuyệt đối	Chỉ áp dụng cho bánh răng, đai răng
Dựa trên đường kính	Đơn giản, nhanh	Sai số do trượt, không chính xác bằng

Ví Dụ Minh Họa Chi Tiết

Bài toán thực tế: Một băng tải cần tốc độ quay trục cuối là 40 rpm. Motor có sẵn quay 1450 rpm. Hãy chọn tỉ số truyền cho hộp giảm tốc một cấp sử dụng bánh răng trụ.

• Lời giải: i = n₁/n₂ = 1450 / 40 = 36,25
• Do là tỉ số lớn, nên dùng hộp giảm tốc hai cấp. Chọn i₁ = 6 và i₂ = 6,04, tích hai số xấp xỉ 36,24.
• Kiểm tra: Số răng bánh răng cấp 1: Z₁ = 20 răng, Z₂ = 20×6 = 120 răng. Cấp 2: Z₃ = 25 răng, Z₄ = 25×6,04 ≈ 151 răng. Đảm bảo kích thước hợp lý.

Ví dụ này cho thấy việc phối hợp nhiều cấp tỉ số truyền để đáp ứng yêu cầu kỹ thuật và không gian.

Câu Hỏi Thường Gặp Về Công Thức Tính Tỉ Số Truyền

Làm thế nào để tính tỉ số truyền khi biết đường kính bánh đai?

Chia đường kính bánh bị dẫn cho đường kính bánh dẫn: i = D₂/D₁. Nếu bánh dẫn có đường kính 100 mm, bánh bị dẫn 250 mm, tỉ số là 2,5.

Tỉ số truyền ảnh hưởng đến mô-men xoắn thế nào?

Mô-men xoắn tỷ lệ nghịch với tốc độ. Khi tỉ số truyền tăng gấp đôi, mô-men xoắn ở đầu ra tăng gấp đôi (bỏ qua tổn thất). Công thức: M₂ = M₁ × i, với M₁ là mô-men đầu vào.

Có thể tính tỉ số truyền cho hệ thống bánh răng côn không?

Có, công thức tương tự bánh răng trụ: i = Z₂/Z₁. Tuy nhiên, bánh răng côn thay đổi hướng trục, cần thêm yếu tố góc côn trong thiết kế.

Tỉ số truyền âm có ý nghĩa gì?

Trong kỹ thuật, tỉ số truyền luôn dương. Dấu âm thường dùng để chỉ chiều quay ngược nhau trong một số tài liệu, nhưng giá trị tuyệt đối mới là thông số kỹ thuật.

Làm sao để chọn tỉ số truyền tối ưu cho hệ thống?

Cần cân bằng giữa tốc độ yêu cầu, mô-men xoắn, kích thước và chi phí. Tham khảo bảng tra tiêu chuẩn hoặc phần mềm thiết kế chuyên dụng.

Kết Luận

Công thức tính tỉ số truyền là kiến thức nền tảng không thể thiếu trong cơ khí và kỹ thuật. Việc hiểu rõ bản chất, cách tính và ứng dụng thực tế giúp bạn thiết kế, sửa chữa và tối ưu hóa hệ thống truyền động hiệu quả. Dù là bánh răng, đai, xích hay các hệ thống phức tạp hơn, nguyên lý cốt lõi vẫn dựa trên ba công thức cơ bản đã trình bày. Hãy luôn kiểm tra kỹ thông số đầu vào và chọn phương pháp tính phù hợp với loại truyền động cụ thể. Với sự chính xác và cẩn thận, bạn sẽ làm chủ được tỉ số truyền trong mọi ứng dụng kỹ thuật.
