Chế độ cắt khi tiện là yếu tố quyết định đến chất lượng bề mặt, tuổi thọ dụng cụ và năng suất gia công. Khi làm việc trên máy tiện, việc lựa chọn đúng ba thông số cốt lõi – tốc độ cắt, lượng chạy dao và chiều sâu cắt – sẽ tạo ra sự khác biệt giữa một sản phẩm hoàn hảo và một chi tiết hỏng. Bài viết này phân tích chi tiết từng thông số, cách tính toán tối ưu cho từng loại vật liệu và các lỗi thường gặp khi thiết lập chế độ cắt.
Chế độ cắt khi tiện là tập hợp các thông số công nghệ được thiết lập trên máy tiện để điều khiển quá trình cắt gọt kim loại. Ba thông số chính bao gồm tốc độ cắt (Vc), lượng chạy dao (f) và chiều sâu cắt (t). Những thông số này không tồn tại độc lập mà tương tác chặt chẽ với nhau, ảnh hưởng trực tiếp đến lực cắt, nhiệt độ vùng cắt, độ nhám bề mặt và hiệu suất gia công. Một chế độ cắt hợp lý giúp gia công ổn định, tăng năng suất, giảm chi phí dụng cụ và đảm bảo độ chính xác yêu cầu.
Các thông số cơ bản của chế độ cắt khi tiện
Để hiểu rõ bản chất chế độ cắt khi tiện, cần nắm vững ý nghĩa và cách xác định từng thông số.
Tốc độ cắt (Vc)

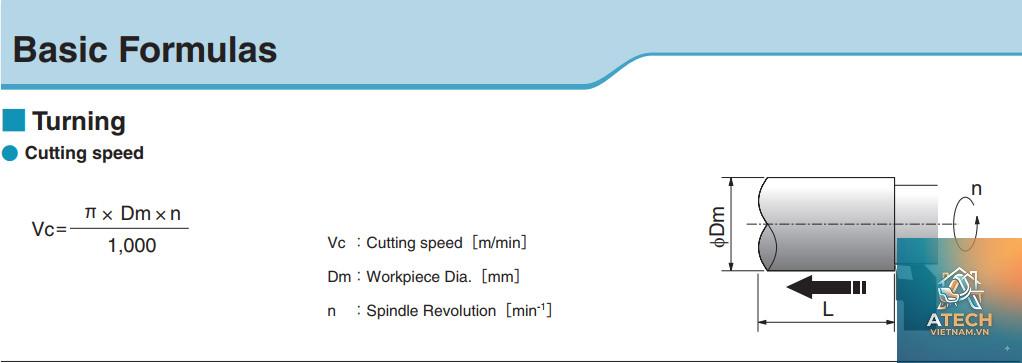

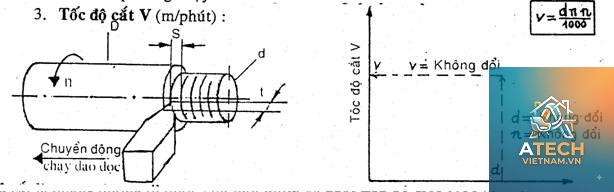

Tốc độ cắt là vận tốc chuyển động tương đối giữa lưỡi cắt của dao và bề mặt chi tiết gia công, thường được đo bằng mét/phút (m/min). Trên máy tiện, tốc độ cắt phụ thuộc vào đường kính phôi và số vòng quay trục chính. Công thức tính:
Vc = (π × D × n) / 1000
Trong đó: Vc (m/min), D là đường kính phôi (mm), n là số vòng quay (vòng/phút).
Vật liệu gia công
Tốc độ cắt đề xuất (m/min)
Loại dao thường dùng
Thép carbon thấp (C45)
120 – 180
HSS hoặc carbide phủ TiN
Thép hợp kim (40Cr)
80 – 120
Carbide phủ AlTiN
Nhôm và hợp kim nhôm
300 – 600
HSS hoặc carbide không phủ
Đồng thau
200 – 300
HSS
Inox (304)
60 – 120
Carbide phủ TiAlN
Gang xám
80 – 150
Carbide hoặc gốm
Khi tốc độ cắt quá cao, nhiệt độ tại vùng cắt tăng nhanh, làm giảm độ cứng của dao, gây mòn nhanh hoặc vỡ mẻ. Ngược lại, tốc độ quá thấp sẽ gây ra hiện tượng lẹo dao (built-up edge) trên bề mặt gia công, làm giảm chất lượng bề mặt.
Lượng chạy dao (f)
Lượng chạy dao là khoảng dịch chuyển của dao theo hướng dọc trục hoặc hướng kính sau mỗi vòng quay của phôi. Đơn vị thường dùng là mm/vòng. Thông số này quyết định trực tiếp độ nhám bề mặt và năng suất gia công. Lượng chạy dao lớn giúp rút ngắn thời gian máy nhưng làm tăng lực cắt và độ nhám. Lượng chạy dao nhỏ cho bề mặt mịn hơn nhưng thời gian gia công kéo dài.
Đối với tiện thô, lượng chạy dao thường nằm trong khoảng 0,15 – 0,8 mm/vòng. Đối với tiện tinh, giá trị này giảm xuống 0,05 – 0,15 mm/vòng. Nếu muốn đạt độ nhám Ra ≤ 0,8 µm, cần kết hợp tốc độ cắt cao (trên 200 m/min) với lượng chạy dao nhỏ (dưới 0,1 mm/vòng) và bán kính mũi dao phù hợp.
Chiều sâu cắt (t)
Chiều sâu cắt là khoảng cách từ bề mặt chưa gia công đến bề mặt đã gia công, đo theo phương vuông góc với bề mặt chi tiết. Trên máy tiện, chiều sâu cắt chính là độ dày lớp kim loại bị cắt bỏ sau mỗi lần chạy dao. Đơn vị thường dùng là mm. Chiều sâu cắt ảnh hưởng đến lực cắt, công suất tiêu thụ và độ ổn định của quá trình cắt.
Tiện thô: chiều sâu cắt lớn (2 – 8 mm tùy độ cứng phôi và máy) để loại bỏ nhanh lượng dư.
Tiện bán tinh: chiều sâu cắt trung bình (0,5 – 2 mm) để chuẩn bị bề mặt cho bước tinh.
Tiện tinh: chiều sâu cắt nhỏ (0,2 – 0,5 mm) để đạt kích thước cuối cùng và độ bóng bề mặt.
Khi chiều sâu cắt quá lớn, rung động tăng, dao dễ bị mẻ, đặc biệt nếu phôi có độ cứng không đều. Chiều sâu cắt quá nhỏ sẽ khiến dao không cắt đứt được lớp oxit bề mặt, dẫn đến hiện tượng chà xát thay vì cắt, gây nhiệt lớn và mòn nhanh.
Mối quan hệ giữa các thông số trong chế độ cắt khi tiện
Ba thông số chế độ cắt khi tiện không hoạt động riêng lẻ. Chúng tạo thành một hệ thống cân bằng. Khi thay đổi một thông số, cần điều chỉnh các thông số còn lại để duy trì hiệu quả cắt và tuổi thọ dao. Ví dụ, nếu tăng chiều sâu cắt, lực cắt tăng, cần giảm lượng chạy dao hoặc tốc độ cắt để tránh quá tải dụng cụ hoặc máy.
Công thức tính diện tích phoi cắt (A) và thể tích phoi loại bỏ trên một đơn vị thời gian (Q) cho thấy rõ mối quan hệ này:
A = t × f (mm²)
Q = Vc × t × f × 1000 (mm³/phút)
Như vậy, để tăng năng suất (Q), có thể tăng bất kỳ thông số nào. Tuy nhiên, giới hạn đến từ khả năng chịu lực của máy, độ bền dao và yêu cầu chất lượng bề mặt.
Ảnh hưởng của chế độ cắt khi tiện đến chất lượng bề mặt
Độ nhám bề mặt là chỉ tiêu quan trọng hàng đầu trong gia công tinh. Chế độ cắt khi tiện ảnh hưởng đến độ nhám thông qua ba yếu tố chính: hình dạng hình học của dao, lượng chạy dao và độ rung động.
Công thức lý thuyết tính độ nhám bề mặt (Ra) khi tiện:
Ra ≈ (f²) / (8 × r)
Trong đó: f là lượng chạy dao (mm/vòng), r là bán kính mũi dao (mm). Công thức này cho thấy tăng lượng chạy dao sẽ làm tăng độ nhám theo cấp số nhân. Ngược lại, dùng dao có bán kính mũi lớn hơn sẽ giảm độ nhám. Tuy nhiên, bán kính mũi dao quá lớn làm tăng lực cắt và rung động, nên cần cân nhắc.
Lượng chạy dao (mm/vòng)
Bán kính mũi dao 0,4 mm
Bán kính mũi dao 0,8 mm
Bán kính mũi dao 1,2 mm
0,05
0,78 µm
0,39 µm
0,26 µm
0,10
3,12 µm
1,56 µm
1,04 µm
0,20
12,50 µm
6,25 µm
4,17 µm
Ngoài ra, tốc độ cắt cao (trên 200 m/min đối với thép) tạo ra nhiệt độ lớn tại vùng cắt, giúp kim loại mềm hơn trong vùng trượt, làm giảm lực cắt và hạn chế lẹo dao, từ đó cải thiện độ nhám. Ngược lại, tốc độ cắt thấp dưới 50 m/min thường đi kèm với lẹo dao (BUE), làm bề mặt bị xước và độ nhám xấu.
Yếu tố ảnh hưởng đến việc lựa chọn chế độ cắt
Không có một công thức duy nhất cho mọi trường hợp. Việc chọn chế độ cắt khi tiện phụ thuộc vào nhiều yếu tố.
Vật liệu gia công
Mỗi loại vật liệu có tính chất cơ lý khác nhau, đòi hỏi chế độ cắt khác nhau. Thép cứng yêu cầu tốc độ cắt thấp hơn thép mềm. Nhôm và đồng có thể gia công ở tốc độ cao nhờ độ dẫn nhiệt tốt. Gang xám dễ bị mài mòn dao do hạt cacbua cứng, cần tốc độ vừa phải và dao carbide chịu mài mòn.
Loại dao và vật liệu dao
Dao thép gió (HSS) chịu được nhiệt độ tối đa khoảng 600°C, trong khi dao carbide chịu đến 1000°C. Dao gốm và CBN (cubic boron nitride) cho phép tốc độ cắt rất cao nhưng đắt tiền và chỉ dùng cho thép cứng hoặc gang cứng. Ngoài ra, góc hình học dao (góc trước, góc sau, góc nghiêng chính, bán kính mũi dao) cũng ảnh hưởng đến lực cắt và khả năng thoát phoi.
Độ cứng vững của hệ thống máy – dao – phôi
Nếu phôi dài và mảnh (tỉ lệ L/D lớn), rung động dễ xảy ra, buộc phải giảm lượng chạy dao và chiều sâu cắt. Máy tiện cũ kỹ hoặc trục chính bị mòn sẽ hạn chế tốc độ cắt và độ chính xác. Khi gia công các chi tiết mỏng manh, cần chọn chế độ cắt nhẹ nhàng để tránh biến dạng.
Dung dịch trơn nguội
Sử dụng dung dịch trơn nguội giúp giảm nhiệt độ vùng cắt, bôi trơn bề mặt tiếp xúc, từ đó có thể tăng tốc độ cắt lên 20-30% so với cắt khô. Tuy nhiên, cần đảm bảo dung dịch phun đúng vị trí và có áp suất phù hợp.
Phương pháp tính toán chế độ cắt khi tiện
Để xác định chế độ cắt khi tiện hợp lý, người vận hành thực hiện theo các bước sau:
Xác định bước gia công: thô, bán tinh hay tinh.
Chọn chiều sâu cắt (t): dựa trên lượng dư gia công và số lần chạy dao. Ví dụ, nếu lượng dư tổng cộng là 6 mm, có thể chia thành 1 lần thô (t=4 mm) và 1 lần tinh (t=2 mm) hoặc nhiều lần hơn tùy công suất máy.
Chọn lượng chạy dao (f): theo bảng tra tiêu chuẩn hoặc kinh nghiệm. Với tiện thô thường f=0,2-0,6 mm/vòng, tiện tinh f=0,05-0,15 mm/vòng.
Tính tốc độ cắt (Vc): từ tài liệu của nhà sản xuất dao hoặc công thức Tuổi thọ dao (Taylor: Vc × T^m = C). Sau đó tính số vòng quay n = (1000 × Vc) / (π × D).
Kiểm tra công suất cắt: công suất yêu cầu P = (Fc × Vc) / 60000 (kW). Nếu vượt quá công suất máy, phải giảm một trong các thông số (thường là chiều sâu hoặc tốc độ).
Ví dụ: Tiện thô một trục thép C45 đường kính 50 mm, lượng dư 5 mm. Dùng dao carbide. Có thể chọn t=2 mm (cần 2-3 lần chạy dao), f=0,4 mm/vòng, Vc=160 m/min. Tính n = (1000×160)/(π×50) ≈ 1018 vòng/phút. Lấy n=1000 vg/ph. Lực cắt khoảng 2000 N, công suất yêu cầu ≈ 5,3 kW – phù hợp với máy tiện cỡ trung bình.
Sai lầm thường gặp khi thiết lập chế độ cắt khi tiện
Chọn tốc độ cắt quá cao: làm dao mòn nhanh, cháy dao, bề mặt bị cháy hoặc biến màu. Trên thực tế, nhiều người mới hay mắc lỗi này vì nghĩ tốc độ cao sẽ nhanh hơn, nhưng thời gian thay dao và sửa chi tiết hỏng còn lâu hơn.
Sử dụng lượng chạy dao không phù hợp với bán kính mũi dao: dẫn đến độ nhám xấu hoặc rung động. Nếu phôi có vết lồi lõm, lượng chạy dao lớn dễ gây va đập và vỡ dao.
Không tính đến độ cứng phôi: khi gia công phôi dài, cần giảm chiều sâu và lượng chạy dao để tránh uốn và rung. Nhiều trường hợp phôi bị bung ra khỏi mâm cặp vì lực cắt quá lớn.
Bỏ qua việc kiểm tra công suất máy: dẫn đến máy bị quá tải, chết máy hoặc mất độ chính xác.
Áp dụng một chế độ cắt cố định cho mọi loại vật liệu: thép không gỉ cần tốc độ thấp hơn thép thường, nhôm lại cần tốc độ cao, nếu không sẽ sinh ra lẹo dao hoặc phoi bám dính.
Mẹo tối ưu chế độ cắt khi tiện trong thực tế
Một số lưu ý giúp bạn chọn được chế độ cắt khi tiện hiệu quả:
Luôn tham khảo catalog của nhà sản xuất dao – họ cung cấp bảng giá trị Vc, f, t cho từng loại vật liệu và cấp độ bền của dao.
Khi gia công chi tiết lần đầu, nên bắt đầu với chế độ an toàn (Vc thấp hơn 20-30% so với khuyến nghị, f nhỏ, t nhỏ) sau đó tăng dần đến khi đạt yêu cầu.
Quan sát màu sắc phoi: phoi màu xanh lam sẫm là tốt (nhiệt vừa phải), phoi màu trắng hoặc vàng nhạt là quá nóng, phoi màu tím hoặc xám đen là quá tải.
Sử dụng dao có cán phù hợp với chiều dài nhô ra (overhang) – càng ngắn càng tốt. Nếu cần nhô dài, giảm Vc và f.
Đối với tiện tinh, luôn thực hiện ít nhất một đường chạy không tải để loại bỏ sai số do đàn hồi của hệ thống.
Lợi ích khi thiết lập đúng chế độ cắt khi tiện
Tăng năng suất: cắt nhanh hơn nhưng giữ được ổn định, giảm số lần chạy dao.
Kéo dài tuổi thọ dao: nhiệt và lực được phân bố đều, dao ít mòn, giảm chi phí dụng cụ.
Cải thiện chất lượng bề mặt: độ nhám đúng yêu cầu kỹ thuật, giảm công đoạn mài hoặc đánh bóng sau tiện.
Giảm thời gian dừng máy: hạn chế hỏng dao, vỡ mẻ, sửa phôi.
Bảo vệ máy: tránh quá tải động cơ, giảm rung động kéo dài tuổi thọ ổ trục và băng máy.
Chế độ cắt khi tiện ảnh hưởng thế nào đến độ nhám bề mặt?
Độ nhám bề mặt phụ thuộc chủ yếu vào lượng chạy dao (f) và bán kính mũi dao (r). Công thức Ra ≈ f²/(8r). Ngoài ra, tốc độ cắt thấp dễ gây lẹo dao làm xước bề mặt. Để đạt Ra ≤ 0,8 µm, cần chọn f ≤ 0,1 mm/vòng và r ≥ 0,8 mm, kết hợp tốc độ cắt trên 200 m/min đối với thép.
Làm thế nào để tính tốc độ cắt khi tiện?
Sử dụng công thức Vc = (π × D × n) / 1000. Nếu biết Vc từ tài liệu dao, tính ngược n = (1000 × Vc) / (π × D). D là đường kính phôi (mm), n là số vòng quay trục chính (vòng/phút). Ví dụ: D=60 mm, Vc=150 m/min → n ≈ 796 vòng/phút.
Có nên dùng tốc độ cắt tối đa cho mọi loại vật liệu không?
Không. Mỗi loại vật liệu có giới hạn riêng. Thép cứng, inox, hợp kim titanium yêu cầu tốc độ thấp hơn nhiều so với nhôm hoặc đồng thau. Tốc độ quá cao sẽ làm dao mòn nhanh hoặc cháy bề mặt gia công.
Làm sao để biết chế độ cắt hiện tại có phù hợp không?
Dựa vào âm thanh (rít đều, không rung), hình dạng phoi (xoắn gọn, màu xanh lam), nhiệt độ vùng cắt (không quá nóng khi chạm tay gần) và độ nhám bề mặt. Nếu xuất hiện rung, phoi vụn hoặc nhiệt bất thường, cần điều chỉnh lại thông số.
Chế độ cắt khi tiện thô khác tiện tinh như thế nào?
Tiện thô ưu tiên loại bỏ nhanh lượng dư, nên dùng chiều sâu cắt lớn (2-8 mm), lượng chạy dao lớn (0,3-0,8 mm/vòng), tốc độ vừa phải. Tiện tinh ưu tiên chất lượng bề mặt, dùng chiều sâu nhỏ (0,2-0,5 mm), lượng chạy dao nhỏ (0,05-0,15 mm/vòng), tốc độ cao hơn để đạt độ nhám mịn.
Kết luận
Chế độ cắt khi tiện là nền tảng của mọi quy trình tiện, ảnh hưởng đến năng suất, chi phí và chất lượng sản phẩm. Hiểu rõ ba thông số tốc độ cắt, lượng chạy dao và chiều sâu cắt cùng mối tương quan giữa chúng giúp người thợ hoặc kỹ sư gia công đưa ra quyết định chính xác. Thực tế, không có chế độ cắt hoàn hảo cho mọi tình huống, mà cần linh hoạt điều chỉnh dựa trên vật liệu, dụng cụ, máy móc và yêu cầu kỹ thuật. Áp dụng đúng nguyên tắc và thường xuyên kiểm tra kết quả sẽ mang lại hiệu quả tối ưu cho xưởng gia công.
