Hệ thống truyền động trên xe máy sử dụng nhông xích là một trong những bộ phận quan trọng nhất, ảnh hưởng trực tiếp đến khả năng vận hành và hiệu suất của xe. Hiểu rõ cấu tạo nhông xích không chỉ giúp bạn bảo dưỡng xe đúng cách mà còn kéo dài tuổi thọ cho toàn bộ hệ thống. Bài viết này sẽ đi sâu vào phân tích từng thành phần, nguyên lý hoạt động và những lưu ý thiết yếu về cấu tạo nhông xích mà bất kỳ người đam mê xe máy nào cũng cần nắm vững.
Tổng quan về hệ thống nhông xích và vai trò trong truyền động
Nhông xích là bộ phận trung gian truyền lực từ động cơ đến bánh sau thông qua sự kết hợp của các bánh răng (nhông) và dây xích. Đây là phương pháp truyền động phổ biến trên hầu hết các dòng xe máy phân khối nhỏ và vừa nhờ ưu điểm về hiệu suất truyền cao, chi phí thay thế thấp và dễ bảo trì. Về cơ bản, hệ thống này hoạt động dựa trên nguyên lý ăn khớp giữa các răng của nhông với các mắt xích, đảm bảo chuyển động quay từ trục sơ cấp được truyền đến bánh xe một cách chính xác.
Cấu tạo nhông xích không quá phức tạp nhưng đòi hỏi sự chính xác cao trong gia công để đảm bảo vận hành êm ái và bền bỉ. Mỗi thành phần trong bộ nhông xích đều có nhiệm vụ riêng, và nếu bất kỳ bộ phận nào bị mài mòn hoặc hư hỏng, toàn bộ hệ thống sẽ bị ảnh hưởng nghiêm trọng.
Phân tích chi tiết cấu tạo nhông xích

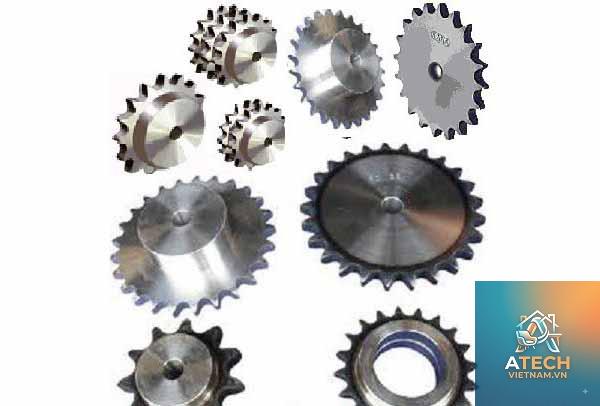

Nhông trước (sprocket trước)
Nhông trước là bánh răng nhỏ hơn trong hai bánh răng, được gắn trực tiếp vào trục đầu ra của hộp số. Vị trí của nhông trước nằm phía bên trái động cơ, gần khu vực chân để của người lái. Kích thước nhông trước thường dao động từ 14 đến 16 răng tùy theo từng dòng xe. Nhông trước chịu tác động trực tiếp từ mô-men xoắn của động cơ, do đó bề mặt răng của nó phải được tôi luyện với độ cứng cao để chống mài mòn và biến dạng.
Thông thường, nhông trước được chế tạo từ thép hợp kim hoặc thép carbon, với các răng được phay chính xác theo tiêu chuẩn pitch (khoảng cách giữa các mắt xích). Một số dòng xe thể thao có thể sử dụng nhông trước làm từ nhôm hoặc titanium để giảm trọng lượng, nhưng độ bền kém hơn so với thép.
Nhông sau (sprocket sau)
Nhông sau là bánh răng lớn hơn, được bắt cố định vào moay-ơ bánh sau thông qua các bulông hoặc đinh tán. Số răng của nhông sau thường nằm trong khoảng từ 38 đến 48 răng, tùy vào tỷ số truyền mà nhà sản xuất thiết lập. Nhông sau đóng vai trò tiếp nhận lực từ xích và truyền đến bánh xe. Do phải làm việc với lực kéo lớn hơn nhông trước, nhông sau thường có thiết kế dày hơn và được gia cố bằng các gân tăng cứng ở mặt trong.
Cấu tạo nhông xích ở phần nhông sau thường bao gồm các lỗ khoan để giảm trọng lượng và tản nhiệt, đồng thời giúp việc vệ sinh dễ dàng hơn. Chất liệu chế tạo nhông sau cũng tương tự nhông trước, nhưng một số hãng sử dụng thép không gỉ hoặc hợp kim nhôm để chống ăn mòn trong điều kiện ẩm ướt.
Dây xích (chain)

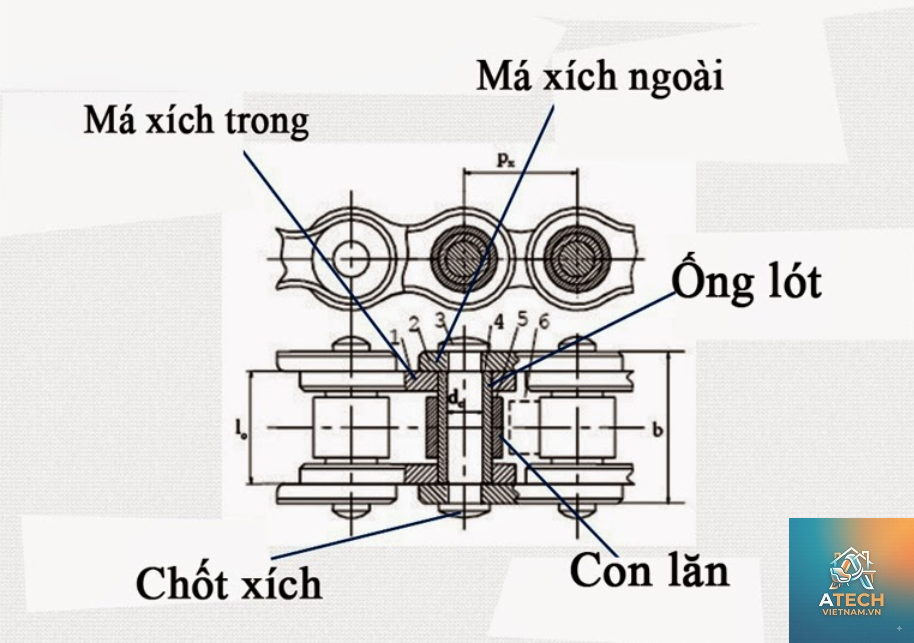

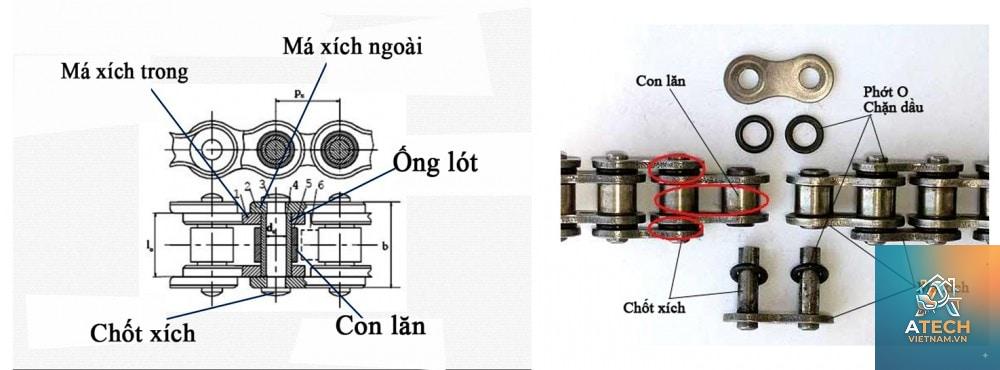

Đây là thành phần phức tạp nhất trong cấu tạo nhông xích. Dây xích bao gồm nhiều mắt xích nối tiếp nhau, mỗi mắt xích lại được cấu tạo từ nhiều chi tiết nhỏ:
Mắt trong: Gồm hai tấm thép bên trong, được nối với nhau bằng ống lót (bushing) và con lăn. Mắt trong tiếp xúc trực tiếp với răng nhông.
Mắt ngoài: Gồm hai tấm thép bên ngoài, được nối với nhau bằng chốt (pin). Mắt ngoài ôm lấy mắt trong để tạo thành chuỗi liên kết.
Con lăn (roller): Là ống thép hình trụ quay quanh ống lót, giúp giảm ma sát khi tiếp xúc với răng nhông.
Ống lót (bushing): Là phần trung gian giữa chốt và con lăn, chịu mài mòn chính trong quá trình vận hành.
Chốt (pin): Là trục xuyên suốt các mắt xích, giữ chúng liên kết với nhau.
Các dây xích hiện đại thường được trang bị thêm gioăng cao su (O-ring hoặc X-ring) giữa các tấm thép để giữ mỡ bôi trơn bên trong và ngăn bụi bẩn xâm nhập. Loại xích này có tuổi thọ cao hơn so với xích thường nhưng đòi hỏi lực căng thích hợp và bảo dưỡng định kỳ.
Các loại xích phổ biến
Loại xích
Đặc điểm
Ưu điểm
Nhược điểm
Xích thường (Standard)
Không có gioăng, các mắt xích tiếp xúc trực tiếp
Giá rẻ, nhẹ
Mau mòn, cần bôi trơn thường xuyên
Xích O-ring
Có vòng gioăng cao su hình chữ O giữa các tấm
Giữ mỡ tốt, tuổi thọ cao gấp 2-3 lần xích thường
Nặng hơn, lực cản lớn hơn
Xích X-ring
Gioăng hình chữ X, tiếp xúc kép
Giảm ma sát tối ưu, tuổi thọ cao nhất
Giá thành cao
Xích kín (Sealed)
Gioăng kín hoàn toàn, thường dùng trong off-road
Chống bụi bẩn tuyệt đối
Khó bảo dưỡng, thay thế đắt
Nguyên lý hoạt động của hệ thống nhông xích

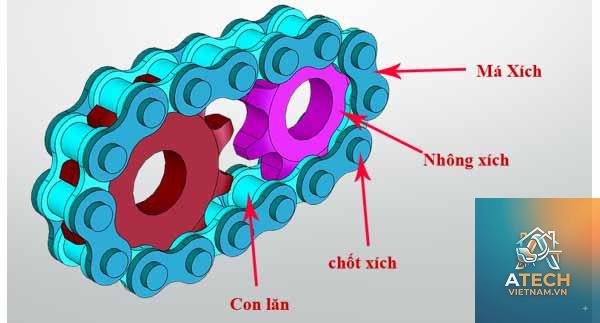

Khi động cơ hoạt động, trục khuỷu truyền lực qua ly hợp và hộp số, làm quay nhông trước. Các răng nhông trước ăn khớp với các con lăn trên xích, kéo xích di chuyển vòng quanh hai nhông. Lực căng từ nhông sau giúp xích luôn tiếp xúc với cả hai bánh răng. Sự chênh lệch số răng giữa nhông trước và nhông sau tạo ra tỷ số truyền, quyết định tốc độ và mô-men xoắn đầu ra.
Tỷ số truyền = Số răng nhông sau / Số răng nhông trước. Ví dụ, nếu nhông trước có 15 răng và nhông sau có 45 răng, tỷ số là 3:1. Nghĩa là mỗi vòng quay của nhông trước thì bánh sau chỉ quay 1/3 vòng, giúp xe có lực kéo lớn nhưng tốc độ thấp hơn.
Khi xích di chuyển, các con lăn quay quanh ống lót, tạo ra ma sát trượt giữa chốt và ống lót. Đây là nguyên nhân chính gây mài mòn nếu không được bôi trơn đầy đủ. Xích cũng chịu lực kéo căng và lực va đập khi tải trọng thay đổi đột ngột, đặc biệt khi tăng ga hoặc phanh gấp.
Các thông số kỹ thuật quan trọng
Pitch (bước xích)
Là khoảng cách giữa tâm hai chốt liên tiếp, thường được đo bằng inch hoặc mm. Các loại pitch phổ biến: 420 (12.7mm), 428 (12.7mm nhưng hẹp hơn), 520 (15.875mm), 525 (15.875mm), 530 (15.875mm), 630 (19.05mm). Xe máy phổ thông thường dùng xích 428 hoặc 520. Pitch càng lớn thì xích càng to, chịu tải càng cao nhưng nặng hơn.
Số mắt xích
Được tính bằng tổng số mắt xích của dây xích. Thông số này phải tương thích với khoảng cách giữa nhông trước và nhông sau, thường nằm trong khoảng 100–120 mắt đối với xe phổ thông. Số mắt xích quyết định độ dài của dây xích và ảnh hưởng đến lực căng.
Độ mòn và cách kiểm tra
Độ mòn của xích được đo bằng chiều dài của 12 mắt xích liên tiếp. Khi chiều dài này vượt quá giá trị tiêu chuẩn (thường là +2% so với ban đầu), xích đã giãn và cần thay mới. Dùng thước đo chuyên dụng hoặc đo bằng thước cặp. Nhông mòn thường có răng bị nhọn hoặc hình móc câu, dễ nhận biết bằng mắt thường.
Quy trình thay thế nhông xích đúng cách
Khi cấu tạo nhông xích xuất hiện dấu hiệu mòn quá mức, việc thay thế toàn bộ bộ nhông xích là cần thiết. Không nên thay riêng xích hoặc nhông vì độ mòn không đều sẽ dẫn đến ăn khớp không chính xác, gây tiếng ồn và hỏng hóc nhanh chóng. Quy trình thay bao gồm các bước:
Dựng xe lên giá đỡ hoặc chân chống giữa, đảm bảo bánh sau quay tự do.
Nới lỏng bulông trục bánh sau và các bulông điều chỉnh lực căng xích.
Tháo dây xích cũ bằng cách cắt hoặc tháo khóa xích (master link).
Tháo nhông cũ: dùng dụng cụ tháo nhông chuyên dụng, lưu ý ren trái hay phải.
Lắp nhông mới vào đúng vị trí, siết đúng lực (tra thông số kỹ thuật).
Lắp xích mới, nối khóa xích đúng chiều (mở khóa quay theo chiều chạy của xích).
Chỉnh lực căng xích: xích phải có độ võng khoảng 2-3cm khi ấn tay ở điểm giữa giữa hai nhông.
Siết chặt lại bulông trục bánh sau và kiểm tra lại lực căng sau khi quay bánh vài vòng.
Lợi ích của bảo dưỡng nhông xích định kỳ
Việc bảo dưỡng đúng cách mang lại nhiều lợi ích thiết thực:
Tuổi thọ bộ nhông xích tăng lên gấp 2-3 lần so với không bảo dưỡng.
Giảm tiếng ồn và rung động khi vận hành, đặc biệt trên các dòng xe phân khối lớn.
Tiết kiệm nhiên liệu nhờ giảm ma sát truyền động.
Tránh các sự cố nguy hiểm như đứt xích khi đang chạy tốc độ cao.
Bảo vệ trục và ổ bi bánh sau khỏi tác động của lực căng không đều.
Những sai lầm thường gặp khi sử dụng nhông xích
Rất nhiều người dùng mắc phải các lỗi cơ bản ảnh hưởng đến cấu tạo nhông xích và hiệu suất hoạt động:
Chỉnh lực căng quá căng: Khiến xích và nhông mòn nhanh, tăng tải cho trục và ổ bi. Dễ nhận biết khi xích phát ra tiếng rít hoặc trục quay nặng.
Chỉnh lực căng quá chùng: Xích dễ bị tuột khỏi nhông, gây mòn nhanh và nguy hiểm khi vận hành ở tốc độ cao.
Không bôi trơn đầy đủ: Xích khô nhanh, tăng ma sát và mòn nhanh. Nên bôi trơn sau mỗi 300-500km hoặc sau khi đi mưa.
Thay xích mới bằng nhông cũ: Gây mòn nhanh cho xích mới vì bề mặt nhông cũ không còn chuẩn.
Vệ sinh xích bằng hóa chất mạnh: Làm hỏng gioăng O-ring, khiến xích nhanh hỏng. Chỉ dùng dung dịch chuyên dụng.
So sánh nhông xích với các hệ thống truyền động khác
Loại truyền động
Ưu điểm
Nhược điểm
Phổ biến trên
Nhông xích
Chi phí thấp, hiệu suất cao (95-98%), dễ thay thế, đa dạng tỷ số
Cần bảo dưỡng thường xuyên, ồn, mòn theo thời gian
Xe phổ thông, sport, off-road
Belt (dây curoa)
Êm, ít bảo dưỡng, sạch sẽ
Dễ trượt khi quá tải, đắt tiền, tuổi thọ kém hơn xích
Xe cruiser, scooter
Shaft (trục các đăng)
Bền, không cần bảo dưỡng, vận hành êm
Nặng, giảm hiệu suất, chi phí cao, khó thay đổi tỷ số
Xe touring, cao cấp
Cách chọn mua bộ nhông xích chất lượng
Khi mua bộ nhông xích, cần quan tâm đến các yếu tố sau:
Thương hiệu uy tín: Các thương hiệu như DID, RK, Tsubasa (xích Nhật), Sunstar, JT (nhông) được đánh giá cao về độ bền và độ chính xác.
Chất liệu: Nhông thép tôi cứng là lựa chọn tốt cho xe thường; nhông nhôm hoặc titanium dành cho xe đua hoặc xe nhẹ.
Loại xích: Xích X-ring là lựa chọn hàng đầu nếu ngân sách cho phép; O-ring là cân bằng giữa giá và độ bền.
Kích thước chuẩn: Đảm bảo pitch và số mắt xích phù hợp với xe. Kiểm tra sách hướng dẫn hoặc hỏi chuyên gia.
Bộ sản phẩm trọn gói: Nên mua cả nhông trước, nhông sau và xích cùng hãng để đảm bảo ăn khớp hoàn hảo.
Ứng dụng thực tế trong việc tùy chỉnh tỷ số truyền
Một ứng dụng thú vị của cấu tạo nhông xích là khả năng tùy chỉnh tỷ số truyền để thay đổi đặc tính vận hành:
Tăng tốc nhanh hơn: Giảm số răng nhông trước 1 răng hoặc tăng số răng nhông sau 2-3 răng. Lực kéo tăng nhưng giảm tốc độ tối đa.
Chạy tốc độ cao hơn: Tăng số răng nhông trước 1 răng hoặc giảm số răng nhông sau 2-3 răng. Tốc độ tối đa tăng nhưng giảm lực kéo lúc đề pa.
Cân bằng: Thay đổi 1 răng nhông trước tương đương thay đổi 2-3 răng nhông sau về mặt tỷ số truyền. Việc thay nhông sau dễ thực hiện hơn và ít ảnh hưởng đến độ căng xích.
Lưu ý rằng việc thay đổi tỷ số truyền có thể ảnh hưởng đến độ chính xác của đồng hồ tốc độ và công tơ mét, đặc biệt trên các xe sử dụng cảm biến tốc độ từ bánh sau.
Lưu ý quan trọng khi bảo dưỡng nhông xích
Để đảm bảo an toàn và kéo dài tuổi thọ, hãy ghi nhớ các điểm sau:
Luôn kiểm tra lực căng xích trước mỗi chuyến đi dài, đặc biệt khi chở nặng.
Vệ sinh xích sau khi đi mưa hoặc bùn lầy, lau khô và bôi trơn lại.
Sử dụng dầu bôi trơn xích chuyên dụng (chain lube) dạng phun, tránh dùng nhớt máy hoặc mỡ thông thường.
Mặc đồ bảo hộ khi thực hiện bảo dưỡng, đặc biệt là găng tay và kính bảo vệ.
Nếu không tự tin vào tay nghề, hãy mang xe đến các trung tâm sửa chữa uy tín để thay thế định kỳ.
Thay bộ nhông xích sau mỗi 15.000-25.000 km tùy điều kiện sử dụng (thường sau 2-3 lần thay xích thì nên thay cả nhông).
Dấu hiệu nhận biết cần thay nhông xích
Những biểu hiện dưới đây cho thấy cấu tạo nhông xích đã bị mòn và cần thay thế ngay:
Xích phát ra tiếng kêu lạch cạch hoặc tiếng rít khi chạy.
Xích bị chùng nhanh dù đã điều chỉnh nhiều lần.
Nhông có răng bị nhọn, mòn không đều hoặc xuất hiện vết mẻ.
Xích có hiện tượng bị kẹt cứng hoặc có mắt xích bị lỏng.
Đo độ giãn xích vượt quá mức cho phép (thường là 2% so với chiều dài ban đầu).
Xe có hiện tượng vọt khi tăng ga hoặc giật cục khi vận hành ở tốc độ thấp.
Cấu tạo nhông xích có ảnh hưởng đến độ ồn của xe không?
Có. Nhông và xích mòn hoặc lực căng không đúng là nguyên nhân chính gây tiếng ồn. Xích O-ring và X-ring hoạt động êm hơn xích thường. Bôi trơn đầy đủ cũng giúp giảm tiếng ồn đáng kể.
Bao lâu thì nên thay dầu bôi trơn xích?
Nên bôi trơn xích sau mỗi 300-500km, hoặc sau mỗi chuyến đi trong mưa. Dùng dung dịch bôi trơn xích chuyên dụng, không dùng nhớt máy hay dầu ăn.
Có thể tự thay nhông xích tại nhà không?
Hoàn toàn có thể nếu bạn có dụng cụ cơ bản và kiến thức. Tuy nhiên, cần thận trọng với lực siết bulông và độ căng xích. Nếu không quen, nên nhờ đến thợ có kinh nghiệm để tránh hư hỏng thêm.
Nhông xích chính hãng và nhông xích thường khác nhau thế nào?
Nhông xích chính hãng thường có độ chính xác cao hơn về pitch và độ cứng bề mặt, giúp tuổi thọ dài hơn và vận hành êm hơn. Hàng thường có giá rẻ nhưng mòn nhanh, dễ gây tiếng ồn và mất an toàn.
Tại sao không nên thay xích riêng mà nên thay cả bộ?
Khi xích mòn, nhông cũng mòn theo. Nếu chỉ thay xích mới, xích sẽ không ăn khớp với nhông cũ, gây tải trọng cục bộ, tiếng ồn và tuổi thọ giảm mạnh. Thay cả bộ đảm bảo hoạt động tối ưu.
Hiểu rõ cấu tạo nhông xích là nền tảng để bạn bảo dưỡng và sử dụng xe máy một cách hiệu quả và an toàn. Mỗi thành phần từ nhông trước, nhông sau đến dây xích đều có vai trò đặc thù, đòi hỏi sự chăm sóc đúng mức. Với kiến thức chi tiết về nguyên lý hoạt động, các thông số kỹ thuật, cách bảo trì và lựa chọn phụ tùng, bạn hoàn toàn có thể kéo dài tuổi thọ hệ thống truyền động và tối ưu hóa trải nghiệm lái xe.
Đừng xem nhẹ việc kiểm tra định kỳ và bảo dưỡng nhông xích, bởi chi phí nhỏ cho việc này sẽ giúp bạn tránh được những sự cố tốn kém và nguy hiểm về sau. Hy vọng bài viết đã cung cấp cho bạn cái nhìn toàn diện và chuyên sâu về cấu tạo nhông xích, giúp bạn trở thành người dùng thông thái hơn trên mọi hành trình.
