Trong môi trường sản xuất công nghiệp hay lắp đặt nội thất văn phòng, việc cân bằng và ổn định thiết bị là yếu tố sống còn. Cấu tạo chân tăng chỉnh quyết định khả năng chịu tải, độ bền và hiệu quả sử dụng của toàn bộ hệ thống. Bài viết này phân tích chuyên sâu từng thành phần, nguyên lý vận hành và cách lựa chọn chân tăng chỉnh phù hợp với từng ứng dụng thực tế.

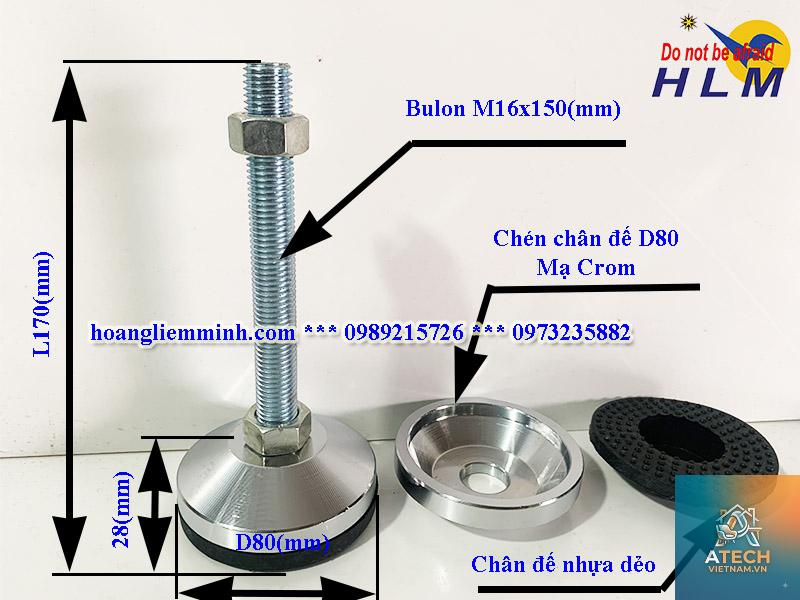

Cấu tạo chân tăng chỉnh và các bộ phận chính
Chân tăng chỉnh (hay còn gọi là chân đế điều chỉnh) là cơ cấu cơ khí cho phép thay đổi chiều cao và độ nghiêng của thiết bị một cách chính xác. Cấu tạo chân tăng chỉnh cơ bản gồm ba bộ phận chính: đế chân, thân ren và vít điều chỉnh. Mỗi bộ phận đảm nhiệm một vai trò riêng biệt nhưng phối hợp nhịp nhàng để tạo ra chuyển động tịnh tiến theo phương thẳng đứng.

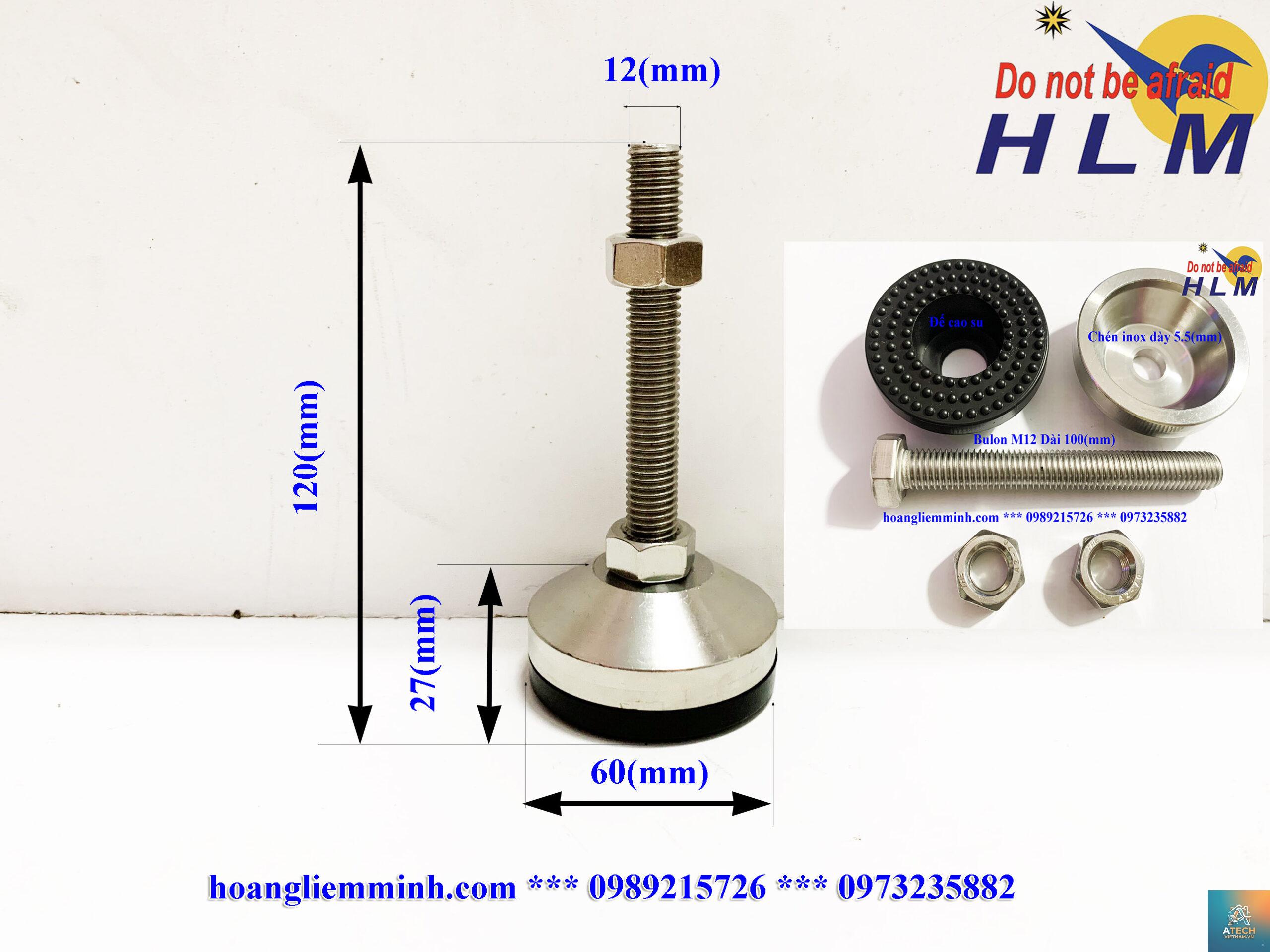

Thân chân và phần ren chịu lực
Thân chân thường được chế tạo từ thép carbon, thép không gỉ hoặc hợp kim nhôm. Phần ren được gia công theo tiêu chuẩn hệ mét (M6, M8, M10, M12, M16…) hoặc hệ inch. Bước ren tiêu chuẩn từ 1.0 mm đến 2.0 mm tùy vào kích thước danh nghĩa. Đây là bộ phận chịu toàn bộ tải trọng tĩnh và động của máy móc, do đó độ chính xác của ren ảnh hưởng trực tiếp đến khả năng điều chỉnh và tuổi thọ sản phẩm.
Đế chân – phần tiếp xúc với mặt nền
Đế chân có dạng hình tròn hoặc vuông, đường kính từ 30 mm đến 150 mm. Bề mặt đế thường được phủ cao su hoặc nhựa elastomer để tăng ma sát, chống trượt và giảm rung động. Trong môi trường hóa chất hoặc thực phẩm, đế chân được làm từ nhựa POM, nylon hoặc inox 304. Một số thiết kế đặc biệt có lỗ bắt vít để cố định vào sàn nhà, phục vụ cho các thiết bị có tải trọng lớn hoặc máy rung động mạnh.
Vít điều chỉnh và cơ cấu khóa
Vít điều chỉnh là trục ren xuyên qua thân chân, đầu trên có núm xoay hoặc đầu vuông để dùng cờ lê. Khi xoay vít, chiều dài hiệu dụng thay đổi, làm nâng lên hoặc hạ xuống toàn bộ thiết bị. Cơ cấu khóa (lock nut) giúp cố định vị trí sau khi đã điều chỉnh xong, tránh hiện tượng tự xoay do rung động. Đây là điểm khác biệt quan trọng giữa chân tăng chỉnh công nghiệp và chân tăng chỉnh dân dụng.
Phân loại chân tăng chỉnh theo chất liệu và cấu tạo
Dựa trên môi trường làm việc và yêu cầu kỹ thuật, chân tăng chỉnh được chia thành nhiều loại khác nhau. Bảng dưới đây tổng hợp các dòng sản phẩm phổ biến hiện nay.
| Loại chân tăng chỉnh | Chất liệu | Tải trọng tối đa (kg) | Ứng dụng chính |
|---|---|---|---|
| Chân tăng chỉnh inox 304 | Thân & đế bằng inox, đế cao su | 200 – 800 | Thực phẩm, dược phẩm, hóa chất |
| Chân tăng chỉnh thép mạ kẽm | Thép C45 mạ kẽm, đế nhựa | 300 – 1500 | Máy công nghiệp, băng tải |

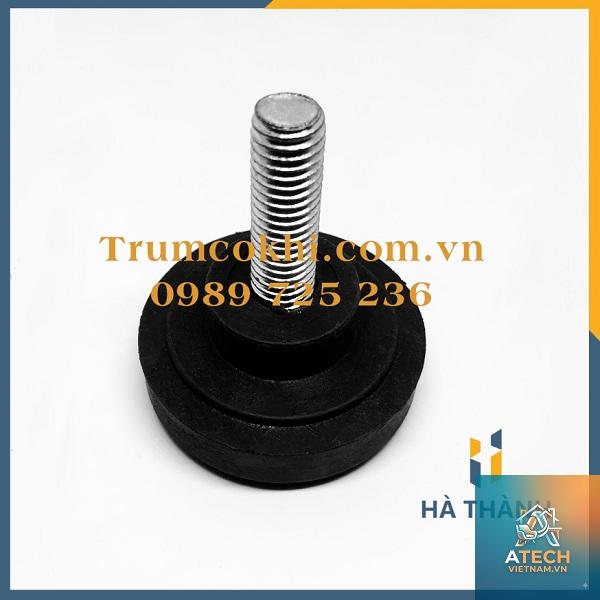

| Chân tăng chỉnh nhựa POM | Thân nhựa, vít inox | 50 – 200 | Nội thất, thiết bị nhẹ |
| Chân tăng chỉnh có khóa | Thép + đế cao su | 500 – 2000 | Máy CNC, máy ép |

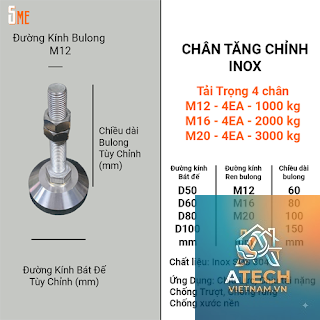

Chân tăng chỉnh inox cho môi trường ăn mòn
Trong các nhà máy chế biến thực phẩm, chân tăng chỉnh inox 316L được ưu tiên nhờ khả năng chống oxy hóa và axit. Cấu tạo chân tăng chỉnh inox thường có thêm lớp đệm silicon giữa đế và thân để tránh kẹt ren do nhiệt độ cao. Bộ phận vít được mạ Cr tăng cường độ cứng, giúp ren không bị mòn sau hàng nghìn chu kỳ điều chỉnh.
Chân tăng chỉnh thép chịu tải siêu nặng
Đối với máy ép thủy lực hoặc trạm bơm công suất lớn, chân tăng chỉnh thép hợp kim với tải trọng lên đến 5 tấn là giải pháp tối ưu. Phần thân được gia công từ phôi thép rèn, ren dạng thang (trapezoidal) để tăng diện tích tiếp xúc. Đế chân được thiết kế dạng bệ đỡ rộng, có gân tăng cứng, phân bố đều áp lực xuống nền bê tông.
Nguyên lý hoạt động của cơ cấu chân tăng chỉnh
Nguyên lý biến chuyển động quay thành chuyển động tịnh tiến dựa trên cặp ren vít – đai ốc. Khi vít quay, thân chân di chuyển lên xuống theo chiều dọc trục. Góc nghiêng của ren quyết định khả năng tự hãm: ren có góc xoắn nhỏ (dưới 6°) có tính tự hãm cao, không bị tụt dưới tải trọng. Đế chân giữ nguyên vị trí nhờ ma sát với mặt sàn, trong khi thân chân nâng hoặc hạ thiết bị.
Một điểm quan trọng trong cấu tạo chân tăng chỉnh là hệ thống biến dạng đàn hồi của đế cao su. Khi siết chặt, cao su bị nén tạo lực dính chặt vào nền, đồng thời hấp thụ rung động tần số thấp. Kết hợp giữa ren chính xác và đế đàn hồi tạo ra khả năng căn chỉnh độ nghiêng xuống còn 0.1 mm/m.
Lợi ích và hạn chế của các dòng chân tăng chỉnh
Lợi ích nổi bật
- Điều chỉnh độ cao chính xác đến từng milimet, giúp máy móc vận hành ổn định trên nền không bằng phẳng.
- Giảm rung động và tiếng ồn nhờ đế đàn hồi, kéo dài tuổi thọ ổ bi và các chi tiết chuyển động.
- Dễ dàng lắp đặt và bảo trì, không cần dụng cụ phức tạp ngoài cờ lê hoặc Tô vít.
- Phân tán tải trọng đều lên sàn, tránh nứt vỡ bề mặt bê tông yếu.
- Khả năng chịu lực ngang hạn chế: nếu thiết bị có lực đẩy ngang lớn, chân dễ bị lật hoặc xoay.
- Hiện tượng rỉ ren nếu không được bôi trơn định kỳ, đặc biệt trong môi trường ẩm ướt.
- Chi phí đầu tư ban đầu cao hơn so với chân cố định thông thường, nhất là dòng inox chịu nhiệt.
- Chọn kích thước ren không phù hợp với lỗ bắt trên thiết bị – dẫn đến lỏng lẻo hoặc không lắp vừa.
- Không tính đến tải trọng động: chân chịu tải tĩnh tốt nhưng khi máy rung có thể gây nứt đế hoặc gãy ren.
- Bỏ qua yếu tố môi trường: chân thép không mạ trong môi trường ẩm sẽ rỉ sét nhanh, làm kẹt vít điều chỉnh.
- Siết quá chặt đế cao su: làm biến dạng vĩnh viễn, mất khả năng đàn hồi và gây trượt.
- Lắp chân trên nền không bằng phẳng mà không dùng thêm miếng đệm phân bố lực – gây ứng suất tập trung.
Hạn chế cần lưu ý
So sánh chân tăng chỉnh thường và chân tăng chỉnh có khóa
Chân tăng chỉnh thường (không khóa) phù hợp với thiết bị tĩnh ít rung động như bàn ghế, tủ kệ. Trong khi đó, chân tăng chỉnh có khóa dùng cho máy công cụ, máy CNC, motor điện – nơi rung động liên tục có thể làm lỏng ren. Về cấu tạo chân tăng chỉnh có khóa, ngoài vít chính còn có thêm vít hãm hoặc đai ốc khóa được siết ngược chiều, tạo lực ma sát phụ giữ cho vít không tự quay. Giá thành chân có khóa thường cao hơn 30-50%, nhưng đảm bảo an toàn tuyệt đối cho thiết bị nhạy cảm.
Ứng dụng thực tế trong công nghiệp và nội thất
Ngành công nghiệp sản xuất
Các dây chuyền đóng gói, băng tải, máy in công nghiệp sử dụng chân tăng chỉnh để căn chỉnh độ cao đồng đều giữa các trạm làm việc. Cấu tạo chân tăng chỉnh bằng thép mạ kẽm giúp chịu được tải trọng động khi băng tải vận hành liên tục 24/7. Trong ngành dược, chân inox 304 có đế kín nước đáp ứng tiêu chuẩn GMP.
Lĩnh vực nội thất văn phòng
Bàn làm việc thông minh, bàn họp, tủ tài liệu cao cấp tích hợp chân tăng chỉnh nhựa POM hoặc thép sơn tĩnh điện. Người dùng có thể tự điều chỉnh chiều cao bàn để phù hợp với tư thế ngồi, giảm đau lưng và mỏi cổ. Các mẫu bàn đứng ngồi linh hoạt (sit-stand desk) càng phụ thuộc nhiều vào cơ cấu chân tăng chỉnh êm ái và chính xác.
Thiết bị y tế và phòng thí nghiệm
Máy siêu âm, máy X-quang, bàn mổ cần được cân bằng tuyệt đối. Chân tăng chỉnh inox với đế chống tĩnh điện được lắp ở cả bốn góc, cho phép hiệu chỉnh độ nghiêng dưới 0.5°. Đặc biệt, các chân có gắn khóa an toàn để tránh dịch chuyển ngoài ý muốn trong quá trình sử dụng.
Sai lầm thường gặp khi chọn và lắp chân tăng chỉnh
Lưu ý quan trọng khi bảo trì và sử dụng
Để kéo dài tuổi thọ, cần bôi trơn ren định kỳ 6 tháng/lần bằng mỡ lithium hoặc dầu silicon. Kiểm tra độ mòn của đế cao su sau mỗi năm sử dụng, thay thế nếu xuất hiện vết nứt. Khi di chuyển thiết bị, nên nâng chân lên cao nhất để tránh va đập làm hỏng ren. Đối với chân có khóa, luôn nhớ nhả khóa trước khi điều chỉnh, siết lại khóa sau khi đã đạt độ cao mong muốn.
Cấu tạo chân tăng chỉnh tuy đơn giản nhưng đòi hỏi độ chính xác gia công cao. Mua sản phẩm từ các nhà cung cấp có chứng chỉ ISO 9001 và báo cáo thử nghiệm tải trọng để đảm bảo an toàn vận hành lâu dài.
Câu hỏi thường gặp về chân tăng chỉnh
Chân tăng chỉnh có thể chịu được tải trọng bao nhiêu?
Tải trọng phụ thuộc vào đường kính ren và chất liệu. Ren M10 bằng thép thường chịu được 300–500 kg, ren M16 chịu đến 1500 kg. Đối với tải trọng lớn hơn, cần chọn dòng ren thang hoặc chân đế có gân tăng cứng.
Làm thế nào để biết chân tăng chỉnh bị hỏng?
Dấu hiệu nhận biết: vít quay nặng hoặc kêu kẹt, đế cao su mòn không đều, thiết bị rung lắc dù đã điều chỉnh, ren bị rỉ sét hoặc bavia. Khi có một trong các dấu hiệu trên, nên thay thế ngay để tránh gây tai nạn lao động.
Có thể thay thế đế cao su khi hỏng không?
Phần lớn các dòng chân tăng chỉnh cho phép tháo rời đế cao su khỏi thân chân.
Inox 304 có khả năng chống ăn mòn tốt trong môi trường nước ngọt và không khí thông thường. Nếu tiếp xúc trực tiếp với nước biển hoặc hóa chất mạnh, nên chọn inox 316L để tránh rỗ bề mặt. Đế cao su cần chịu được tia UV để không bị lão hóa nhanh.
Kết luận
Cấu tạo chân tăng chỉnh là sự kết hợp hài hòa giữa cơ khí chính xác và vật liệu kỹ thuật. Từng chi tiết nhỏ như bước ren, góc xoắn, độ cứng đế cao su đều ảnh hưởng đến hiệu suất chung của thiết bị. Hiểu rõ cấu trúc và chức năng của từng bộ phận giúp người sử dụng lựa chọn đúng sản phẩm, lắp đặt đúng cách và bảo trì hiệu quả. Trong bất kỳ ứng dụng nào, từ bàn ghế văn phòng đến máy móc công nghiệp nặng, chân tăng chỉnh chất lượng cao luôn là giải pháp tối ưu cho sự ổn định và an toàn vận hành.
