Bánh răng thẳng là một trong những chi tiết cơ khí phổ biến nhất trong các hệ thống truyền động. Việc nắm vững cách lắp bánh răng thẳng đúng quy trình không chỉ giúp máy móc vận hành êm ái, tăng tuổi thọ thiết bị mà còn giảm thiểu tối đa chi phí bảo trì. Bài viết này sẽ cung cấp cho bạn quy trình lắp ráp chuẩn xác, từ khâu chuẩn bị, căn chỉnh đến kiểm tra sau lắp, dựa trên kinh nghiệm thực tế tại các xưởng cơ khí.
Bánh răng thẳng là gì và nguyên lý hoạt động

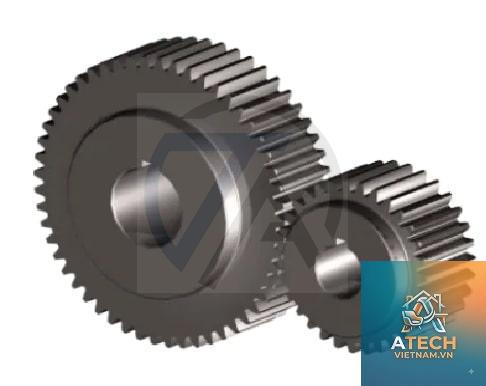

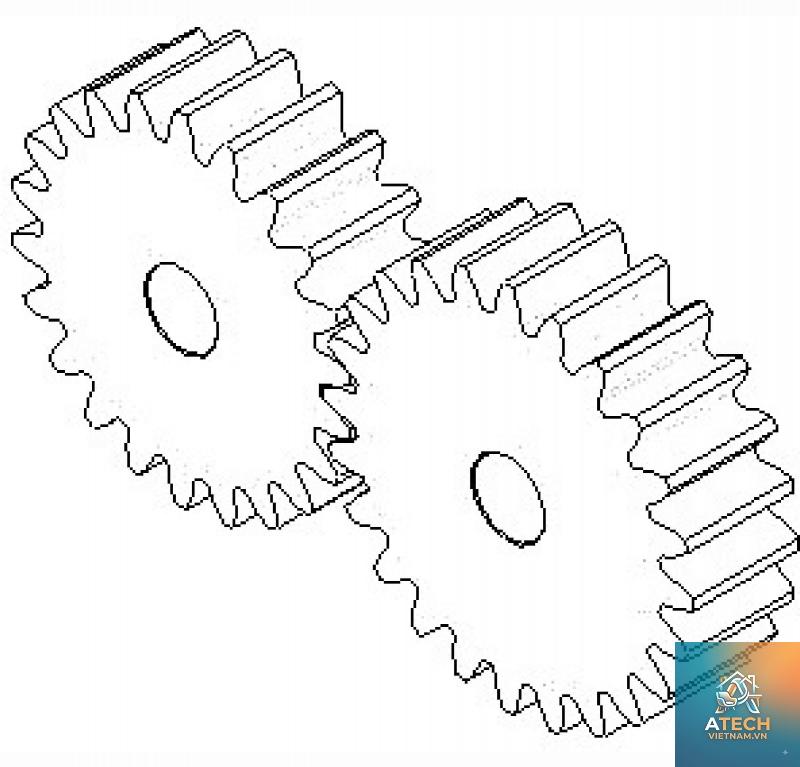

Bánh răng thẳng (spur gear) là loại bánh răng có răng được cắt song song với trục quay. Đây là dạng bánh răng đơn giản nhất, được dùng để truyền chuyển động và mô-men xoắn giữa hai trục song song với nhau. Đặc điểm nhận dạng là răng thẳng, không xoắn, tạo ra tiếng ồn lớn hơn so với bánh răng xoắn nhưng có hiệu suất truyền động cao và dễ chế tạo.
Nguyên lý làm việc của bánh răng thẳng dựa trên sự ăn khớp giữa các răng. Khi một bánh răng chủ động quay, răng của nó sẽ đẩy răng của bánh răng bị động, tạo ra chuyển động quay theo tỷ lệ số răng. Việc lắp đặt đúng kỹ thuật đảm bảo các cặp răng tiếp xúc đều, không bị kẹt hay trượt, giúp truyền lực ổn định.
Phân loại bánh răng thẳng phổ biến
Trước khi đi vào cách lắp bánh răng thẳng, bạn cần hiểu rõ có những loại nào để lựa chọn cho phù hợp. Dựa vào cấu tạo và ứng dụng, bánh răng thẳng được chia thành các nhóm chính sau:
- Bánh răng thẳng tiêu chuẩn: Răng được cắt trực tiếp trên phôi hình trụ, dùng phổ biến trong hộp số, máy công cụ.
- Bánh răng thẳng trong (internal spur gear): Răng được cắt ở mặt trong của vành răng, thường dùng trong các cơ cấu truyền động hành tinh.
- Bánh răng thẳng thanh răng (rack and pinion): Kết hợp giữa bánh răng tròn và thanh răng dài để biến chuyển động quay thành tịnh tiến.
- Bánh răng thẳng module lớn: Dùng trong các máy móc hạng nặng như máy nghiền, băng tải công suất cao.
- Phương pháp ép nóng: Nung bánh răng đến 80-120 độ C (tùy kích thước) bằng lò cảm ứng hoặc bếp dầu, sau đó lắp nhanh lên trục để tránh kẹt cứng.
- Phương pháp lắp nguội: Dùng máy ép thủy lực với lực ép theo đúng quy định, căn chỉnh ren then thẳng hàng trước khi ép.
- Phương pháp lắp bằng bu lông hãm: Dùng then bán nguyệt hoặc then bằng, sau đó dùng bu lông M8 hoặc M10 để cố định bánh răng vào trục.
- Vết tiếp xúc đạt chuẩn: Chiếm 40-60% diện tích răng, nằm ở giữa mặt răng, không lệch về một phía, không bị đứt đoạn.
- Vết tiếp xúc lệch lên đỉnh răng: Khoảng cách tâm quá nhỏ hoặc bánh răng bị nghiêng.
- Vết tiếp xúc lệch xuống chân răng: Khoảng cách tâm quá lớn.
- Vết tiếp xúc lệch về một bên: Hai trục không song song hoặc bánh răng bị lệch dọc trục.
- Yếu tố nhiệt độ: Khi ép nóng bánh răng, không nung quá 150°C vì sẽ làm thay đổi cấu trúc tinh thể thép, giảm độ cứng.
- Độ cứng bề mặt răng: Bánh răng đã tôi cứng hoặc thấm cacbon không được dùng phương pháp ép nguội vì dễ gây nứt.
- Cân bằng động: Đối với bánh răng chạy tốc độ cao trên 3000 vòng/phút, cần cân bằng động trước khi lắp.
- Dung sai lắp ghép: Kiểm tra kỹ dung sai trục và lỗ bánh răng, nếu quá chặt hoặc quá lỏng đều ảnh hưởng đến độ đồng tâm.
Dụng cụ và thiết bị cần chuẩn bị khi lắp bánh răng thẳng
Để thực hiện cách lắp bánh răng thẳng đúng chuẩn, bạn cần chuẩn bị đầy đủ các dụng cụ sau. Việc thiếu bất kỳ một công cụ nào cũng có thể dẫn đến sai lệch khi căn chỉnh.
| Loại dụng cụ | Chức năng cụ thể | Ghi chú quan trọng |
|---|---|---|
| Thước cặp (caliper) | Đo đường kính đỉnh răng, đường kính chân răng, khoảng cách tâm | Độ chính xác 0,02mm |
| Panme (micrometer) | Kiểm tra độ dày răng, độ đảo mặt đầu | Dùng panme ngoài và panme trong |
| Đồng hồ so (dial indicator) | Kiểm tra độ đảo hướng kính và độ song song trục | Cần giá đỡ từ tính |
| Khuôn dưỡng răng (gear gauge) | Kiểm tra biên dạng răng và khe hở ăn khớp | Dùng khuôn tiêu chuẩn ISO |
| Cờ lê lực (torque wrench) | Siết ốc với lực chính xác theo thông số kỹ thuật | Không siết quá tay gây biến dạng |
| Máy căn chỉnh laser (laser alignment tool) | Căn chỉnh độ đồng tâm của hai trục | Nên dùng cho hộp số lớn |
Quy trình chi tiết cách lắp bánh răng thẳng
Mỗi bước đều có kiểm tra riêng để đảm bảo độ chính xác.
Bước 1: Kiểm tra và làm sạch các chi tiết
Trước khi lắp, cần vệ sinh sạch sẽ bánh răng, trục, then, ổ bi và vỏ hộp. Dùng dung dịch tẩy dầu mỡ công nghiệp và khí nén để thổi sạch bụi bẩn. Kiểm tra bằng mắt thường xem có ba via, xước hay mẻ răng không. Nếu phát hiện khuyết tật, cần thay bánh răng mới ngay lập tức.

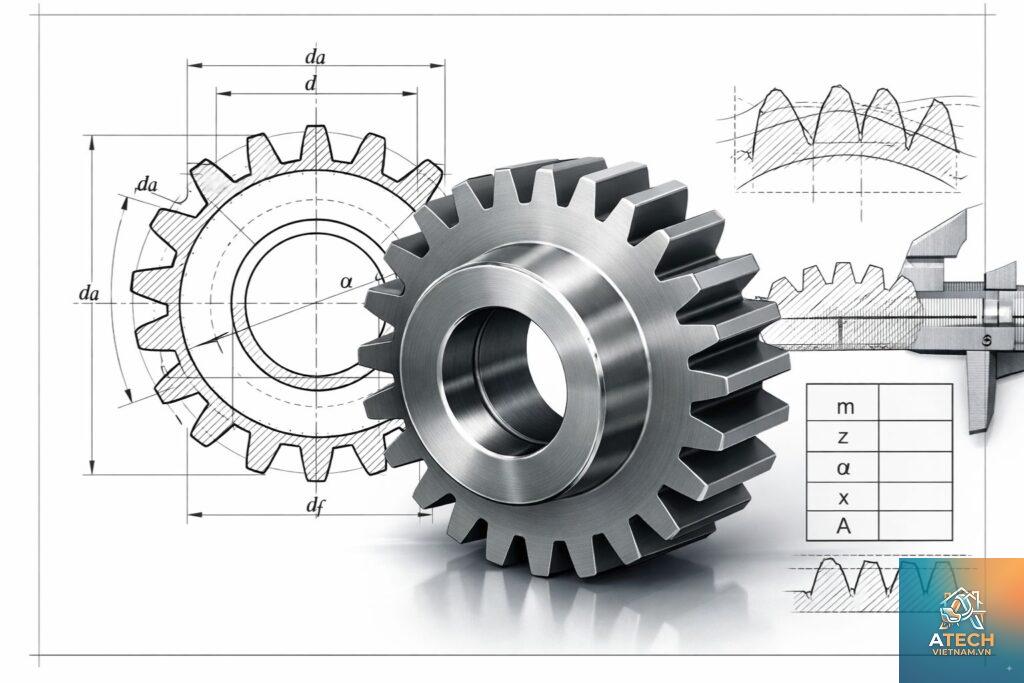

Đo lại các kích thước chính: đường kính lỗ trục, đường kính đỉnh răng, chiều dày răng. Đối chiếu với bản vẽ kỹ thuật hoặc thông số nhà sản xuất. Sai lệch cho phép thường nằm trong khoảng 0,02-0,05mm tùy cấp chính xác.
Bước 2: Lắp bánh răng lên trục
Có ba phương pháp lắp bánh răng lên trục: lắp chặt (ép nhiệt), lắp trung gian (then hoa) và lắp có độ hở (vít hãm). Phổ biến nhất là lắp bằng then và rãnh then.
Khi lắp, cần chú ý đảm bảo bánh răng thẳng góc 90 độ với trục. Dùng đồng hồ so để kiểm tra độ đảo mặt đầu không quá 0,03mm.
Bước 3: Căn chỉnh vị trí dọc trục
Sau khi lắp bánh răng lên trục, cần định vị đúng vị trí dọc trục. Sai lệch vị trí dọc trục sẽ làm giảm chiều dài tiếp xúc của răng, gây mòn không đều và tăng tiếng ồn. Dùng vòng chặn (circlip) hoặc ốc chặn để cố định vị trí dọc trục của bánh răng.
Kiểm tra bằng cách quay thử tay: bánh răng không được di chuyển dọc trục quá 0,1mm khi có lực dọc 10-20N.

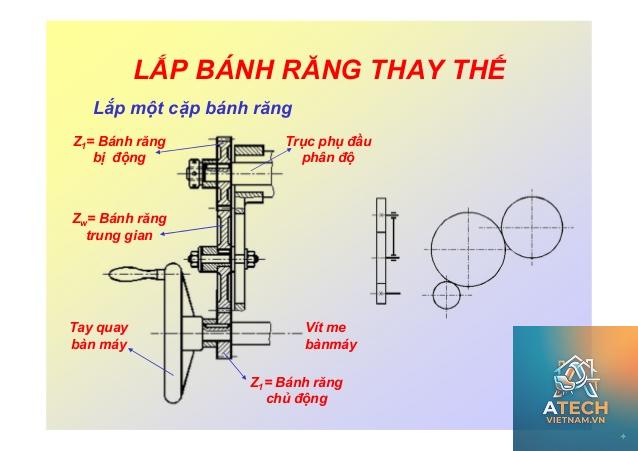

Bước 4: Lắp bánh răng thứ hai và tạo ăn khớp
Đây là bước quan trọng nhất trong cách lắp bánh răng thẳng. Cần đưa bánh răng bị động vào tiếp xúc với bánh răng chủ động, đảm bảo răng ăn khớp đều trên toàn bộ chiều dài.
Dùng khoảng cách tâm đã tính toán từ trước (a = m*(Z1+Z2)/2, trong đó m là module, Z là số răng). Điều chỉnh vị trí hộp hoặc lỗ lắp để đạt khoảng cách tâm chính xác. Nếu có thể, dùng tấm căn (shim) dưới chân đế vỏ hộp để tinh chỉnh.
Sau khi đưa hai bánh răng vào ăn khớp, quay thử vài vòng để kiểm tra độ trơn. Nếu có tiếng kêu lạ hoặc cảm giác nặng tay, cần điều chỉnh lại.
Bước 5: Kiểm tra khe hở ăn khớp (backlash)
Khe hở ăn khớp (backlash) là khoảng trống giữa các răng khi ăn khớp. Khe hở quá nhỏ gây kẹt, quá lớn gây va đập và mòn nhanh. Khe hở tiêu chuẩn thường từ 0,05mm đến 0,15mm tùy module và cấp chính xác.
Cách kiểm tra: Dùng đồng hồ so đặt tiếp xúc với một răng trên bánh răng bị động. Giữ cố định bánh răng chủ động, xoay nhẹ bánh răng bị động qua lại, đọc giá trị trên đồng hồ so. Lặp lại 3-4 vị trí khác nhau trên chu vi để lấy giá trị trung bình.
Bước 6: Kiểm tra vết tiếp xúc (contact pattern)
Đây là phương pháp kiểm tra chất lượng ăn khớp trực quan nhất. Phết một lớp sơn mỏng (thường dùng sơn xanh Pháp) lên 3-4 răng của bánh răng chủ động. Quay vài vòng để bánh răng bị động hằn dấu. Quan sát vết in trên răng bị động.
Dựa vào kết quả, điều chỉnh lại khoảng cách tâm hoặc độ song song của trục bằng cách thay shim hoặc chỉnh lại vị trí gối đỡ.
Bước 7: Kiểm tra độ rung và tiếng ồn khi vận hành
Sau khi lắp xong, cho động cơ chạy không tải vài phút ở tốc độ thấp, sau đó tăng dần lên tốc độ định mức. Dùng máy đo rung (vibration meter) để kiểm tra biên độ rung tại các ổ trục. Giá trị rung cho phép thường dưới 1,5 mm/s (RMS) đối với hộp số thông thường.
Lắng nghe tiếng ồn: tiếng răng đều đều liên tục, không có tiếng gõ hay tiếng rít. Nếu có tiếng lạ, dừng ngay và kiểm tra lại vết tiếp xúc, khe hở hoặc tình trạng bôi trơn.
Sai lầm thường gặp khi lắp bánh răng thẳng và cách khắc phục
Qua nhiều năm làm việc thực tế, tôi đã gặp không ít trường hợp lắp sai, dẫn đến hư hỏng sớm.
| Sai lầm | Nguyên nhân | Hậu quả | Cách khắc phục |
|---|---|---|---|
| Không vệ sinh trước khi lắp | Bụi bẩn, phoi, ba via vẫn còn trên bề mặt | Mòn răng, kẹt trục, giảm tuổi thọ ổ bi | Dùng dung dịch tẩy rửa chuyên dụng và khí nén sạch |
| Khe hở ăn khớp quá nhỏ | Khoảng cách tâm nhỏ hơn tiêu chuẩn | Kẹt răng, gãy răng, quá tải động cơ | Điều chỉnh tăng khoảng cách tâm bằng shim hoặc thay vỏ hộp |
| Hai trục không song song | Gối đỡ lắp sai, nền máy không phẳng | Vết tiếp xúc lệch, mòn lệch, rung lắc mạnh | Dùng đồng hồ so và thước chuẩn để căn chỉnh lại gối đỡ |
| Siết ốc không đúng lực | Dùng cờ lê thường không có lực kế | Biến dạng vòng bi, kẹt trục hoặc lỏng ốc | Luôn dùng cờ lê lực theo thông số nhà sản xuất |
| Bôi trơn không đúng loại | Dùng dầu không phù hợp với tốc độ và tải | Mòn nhanh, tăng nhiệt độ, hỏng phớt | Tra cứu hướng dẫn sử dụng, chọn dầu có độ nhớt phù hợp |
Lưu ý quan trọng khi lắp bánh răng thẳng
Không thể bỏ qua các yếu tố ảnh hưởng đến chất lượng lắp ráp. Những lưu ý này giúp bạn tránh được các sự cố thường gặp.
Ứng dụng thực tế của bánh răng thẳng sau khi lắp đúng
Một hệ thống truyền động sử dụng bánh răng thẳng lắp đúng sẽ hoạt động hiệu quả trong nhiều lĩnh vực. Trong hộp số xe máy, việc lắp đúng giúp sang số nhẹ nhàng, không bị kẹt số. Trong máy cắt gỗ, bánh răng thẳng lắp chính xác giúp lưỡi cắt quay đều, giảm rung lắc, tăng độ chính xác của đường cắt. Trong băng tải công nghiệp, lắp đúng bánh răng thẳng giúp lực kéo đều trên toàn bộ bề mặt băng, giảm mài mòn con lăn.
Câu hỏi thường gặp về cách lắp bánh răng thẳng
Làm sao để biết khe hở ăn khớp đã đúng tiêu chuẩn?
Khe hở ăn khớp tiêu chuẩn thường được ghi trong tài liệu kỹ thuật của bánh răng. Đối với bánh răng module 2-4, khe hở dao động từ 0,08-0,15mm. Nếu không có tài liệu,
Rất cần. Mỗi bánh răng dù cùng module nhưng có thể có sai số gia công. Khi thay mới, phải kiểm tra lại toàn bộ quy trình từ bước 1 đến bước 7, đặc biệt là vết tiếp xúc và khe hở ăn khớp. Bỏ qua bước này thường dẫn đến hỏng bánh răng mới sau vài giờ vận hành.
Tại sao sau khi lắp bánh răng thẳng lại có tiếng ồn lớn?
Nguyên nhân phổ biến nhất là hai trục không song song, làm răng chỉ tiếp xúc ở một phía. Nguyên nhân thứ hai là khe hở ăn khớp quá lớn, gây va đập giữa các răng. Nguyên nhân thứ ba là bánh răng bị lệch dọc trục, tạo ra lực dọc phụ. Hướng xử lý: kiểm tra vết tiếp xúc, sau đó kiểm tra độ song song trục, cuối cùng kiểm tra vị trí dọc trục của từng bánh.
Nên dùng mỡ hay dầu bôi trơn cho bánh răng thẳng?
Tùy vào điều kiện làm việc. Với bánh răng hở, tốc độ chậm (dưới 500 vòng/phút) nên dùng mỡ đặc biệt cho bánh răng (grease) vì khả năng bám dính tốt. Với bánh răng trong hộp kín, tốc độ cao, nên dùng dầu bôi trơn cấp độ nhớt ISO VG 220 hoặc 320 tùy tải trọng. Luôn thay dầu sau 500 giờ chạy rà đầu tiên.
Thời gian chạy rà tối thiểu là bao lâu?
Thời gian chạy rà (run-in) cho bánh răng thẳng mới lắp thường kéo dài 20-50 giờ ở 50-70% tải và tốc độ định mức. Trong thời gian này, các đỉnh răng sẽ mài mòn nhẹ để tăng diện tích tiếp xúc. Sau chạy rà, cần thay dầu mới và kiểm tra lại vết tiếp xúc cũng như khe hở ăn khớp.
Kết luận
Việc nắm vững cách lắp bánh răng thẳng không chỉ đơn thuần là ráp các chi tiết cơ khí lại với nhau, mà là cả một quy trình kỹ thuật đòi hỏi sự tỉ mỉ, kiểm tra chéo và kinh nghiệm thực tế. Mỗi bước từ chuẩn bị, lắp trục, căn chỉnh ăn khớp đến kiểm tra rung động đều ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của hệ thống. Bằng cách tuân thủ đúng quy trình 7 bước và tránh các sai lầm phổ biến đã nêu, bạn có thể đảm bảo hệ thống truyền động bánh răng thẳng vận hành êm ái, bền bỉ trong thời gian dài.
