Hàn mạch điện tử là kỹ năng nền tảng mà bất kỳ ai đam mê điện tử, sửa chữa thiết bị hay chế tạo mạch đều cần nắm vững. Một mối hàn dở có thể làm hỏng linh kiện, gây chập cháy hoặc khiến mạch hoạt động không ổn định. Trong bài viết này, chúng
Khái Niệm Cốt Lõi Về Hàn Mạch Điện Tử
Hàn mạch điện tử là quá trình kết nối hai hoặc nhiều điểm tiếp xúc kim loại trên bo mạch in thông qua vật liệu trung gian là thiếc hàn. Nhiệt từ mỏ hàn làm nóng chảy thiếc, tạo thành liên kết vĩnh viễn giữa chân linh kiện và pad đồng trên bảng mạch. Không đơn thuần chỉ là làm nóng chảy kim loại, kỹ thuật này đòi hỏi sự kiểm soát nhiệt độ chính xác, thời gian tiếp nhiệt hợp lý và kiến thức về tính chất vật liệu.
Bản chất của một mối hàn đạt yêu cầu là phải có bề mặt bóng sáng, hình dạng lõm lõm đều, không có vết nứt hoặc bọt khí bên trong. Khi nhìn nghiêng, mối hàn tốt tạo thành góc tiếp xúc khoảng 30 đến 45 độ so với bề mặt pad, giống hình chóp cụt. Nếu mối hàn bị đục, xỉn màu hoặc có hình cầu tròn, đó là dấu hiệu của nhiệt độ quá thấp hoặc thời gian hàn không đủ.
Dụng Cụ Cần Thiết Cho Cách Hàn Mạch Điện Tử Hiệu Quả
Mỏ Hàn và Đầu Mỏ Hàn
Mỏ hàn là công cụ quan trọng nhất. Với người mới, nên chọn mỏ hàn có nhiệt độ điều chỉnh được từ 200°C đến 450°C. Các dòng mỏ hàn xách tay dùng pin hoặc mỏ hàn cắm điện cơ bản thường không ổn định nhiệt, dễ gây cháy linh kiện. Mỏ hàn chuyên dụng có mạch hồi tiếp nhiệt giúp duy trì nhiệt độ ổn định ngay cả khi tiếp xúc với khối lượng đồng lớn.
Đầu mỏ hàn có nhiều hình dạng: đầu nhọn (conical) dùng cho hàn linh kiện SMD nhỏ, đầu dẹt (chisel) phù hợp cho hàn chân cắm xuyên lỗ, đầu bevel dùng cho hàn kéo các chân IC dày. Kích thước đầu mỏ phải phù hợp với kích thước pad và chân linh kiện. Đầu mỏ quá to sẽ làm nóng vùng xung quanh, đầu quá nhỏ không đủ nhiệt để làm chảy thiếc nhanh.
Thiếc Hàn và Chất Trợ Dung
Thiếc hàn chất lượng thường có lõi nhựa thông bên trong. Loại phổ biến là thiếc hợp kim Sn63Pb37 với nhiệt độ nóng chảy 183°C, dễ hàn và cho mối hàn bóng đẹp. Ngày nay, thiếc không chì (SAC305) đang được ưa chuộng nhưng yêu cầu nhiệt độ cao hơn khoảng 30°C và kỹ thuật hàn khó hơn.
Chất trợ dung (flux) là thành phần không thể thiếu. Flux giúp loại bỏ lớp oxit trên bề mặt kim loại, giảm sức căng bề mặt của thiếc nóng chảy, giúp thiếc lan đều và bám chắc. Có ba dạng flux: dạng gel trong ống tiêm, dạng lỏng trong lọ nhỏ giọt và dạng bút. Với người mới, flux dạng gel dễ kiểm soát nhất.
Dụng Cụ Phụ Trợ Khác
- Bàn hàn chịu nhiệt hoặc thảm silicon chống nóng
- Kẹp giữ bo mạch (helping hand) có hai kẹp cá sấu và kính lúp
- Nhíp gắp linh kiện chống từ tính
- Bông tẩm cồn isopropyl 99% để vệ sinh flux dư
- Bấm dây và dao trổ để cắt dây thừa
- Máy hút thiếc (desoldering pump) hoặc băng đồng hút thiếc
- Làm việc trong phòng thông gió tốt, khói hàn có chứa chì và các hợp chất hữu cơ độc hại
- Đeo kính bảo vệ khi cắt dây thừa hoặc hàn gần mặt
- Không chạm vào đầu mỏ hàn khi đang nóng, để mỏ hàn lên giá đỡ khi không sử dụng
- Rửa tay sạch bằng xà phòng sau khi hàn, tránh nhiễm chì vào thức ăn
- Không hàn trên bề mặt dễ cháy, luôn có bình chữa cháy nhỏ trong tầm tay
Quy Trình Cách Hàn Mạch Điện Tử Cơ Bản Qua 5 Bước
Bước 1: Chuẩn Bị Bề Mặt Hàn
Trước khi hàn, cần làm sạch pad và chân linh kiện. Dùng cồn isopropyl và bông lau nhẹ để loại bỏ bụi bẩn, dầu mỡ. Nếu pad bị oxy hóa nặng, có thể dùng giấy nhám mịn 1000 grit chà nhẹ. Sau đó, phủ một lớp flux mỏng lên vùng cần hàn. Flux giúp quá trình hàn diễn ra nhanh và mối hàn đẹp hơn.
Bước 2: Làm Nóng Mỏ Hàn đúng Nhiệt Độ
Cắm mỏ hàn và đợi nhiệt độ ổn định. Với thiếc chì, đặt nhiệt độ khoảng 300°C đến 330°C. Với thiếc không chì, cần 350°C đến 370°C. Dùng nhiệt kế đo đầu mỏ để kiểm tra độ chính xác. Khi thấy đầu mỏ bắt đầu khói nhẹ từ nhựa thông trong thiếc là đã sẵn sàng.
Bước 3: Kỹ Thuật Tiếp Xúc Ba Điểm

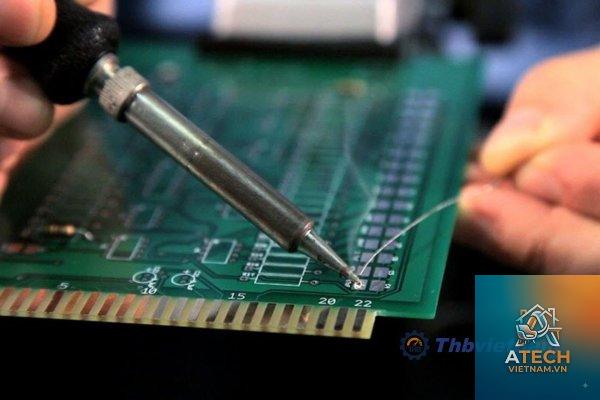

Đây là kỹ thuật cốt lõi trong cách hàn mạch điện tử. Một tay cầm mỏ hàn, tay kia cầm dây thiếc. Đặt đầu mỏ hàn tiếp xúc đồng thời với chân linh kiện và pad mạch. Sau 1-2 giây, đưa dây thiếc vào chỗ tiếp xúc giữa đầu mỏ và chân linh kiện. Khi thiếc nóng chảy và lan đều, rút dây thiếc ra trước, sau đó rút mỏ hàn. Tổng thời gian từ lúc đặt mỏ đến lúc rút không quá 3-4 giây để tránh hỏng linh kiện.
Bước 4: Kiểm Tra Mối Hàn
Sau khi hàn, dùng kính lúp kiểm tra. Mối hàn tốt có hình nón cụt, bề mặt lõm bóng, thiếc phủ kín pad và chân linh kiện. Dùng nhíp kéo nhẹ chân linh kiện để kiểm tra độ bám. Nếu thấy lỏng lẻo, cần hàn lại. Nếu thiếc chảy sang chân bên cạnh gây chập, dùng băng đồng hút thiếc để loại bỏ.
Bước 5: Vệ Sinh Sau Khi Hàn
Flux dư có thể gây rỉ mòn theo thời gian hoặc dẫn dòng rò. Dùng bông tẩm cồn isopropyl lau sạch vùng hàn. Có thể dùng bàn chải đánh răng cũ chải nhẹ để loại bỏ flux ở khe hở giữa các chân IC. Đợi khô hoàn toàn trước khi cấp nguồn cho mạch.
Các Kỹ Thuật Hàn Nâng Cao Trong Sửa Chữa Mạch Điện Tử
Hàn Linh Kiện Xuyên Lỗ (Through-Hole)

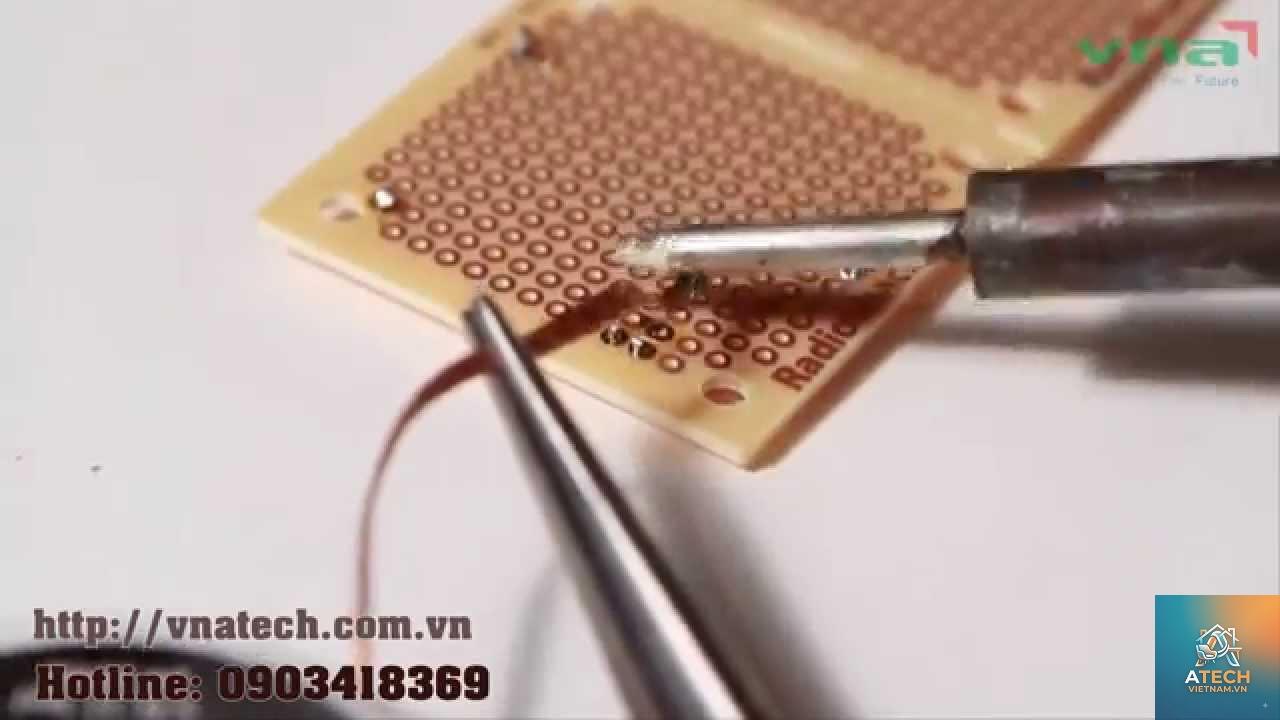

Kỹ thuật này áp dụng cho các linh kiện có chân dài xuyên qua lỗ trên bo mạch. Cắm linh kiện vào đúng vị trí, uốn cong chân nhẹ về phía ngoài để giữ cố định. Hàn từng chân một theo thứ tự từ trong ra ngoài hoặc theo đường chéo để tránh nhiệt tập trung. Sau khi hàn xong, dùng bấm cắt chân dư, chừa lại khoảng 1-2 mm.
Hàn Linh Kiện Dán Bề Mặt (SMD)

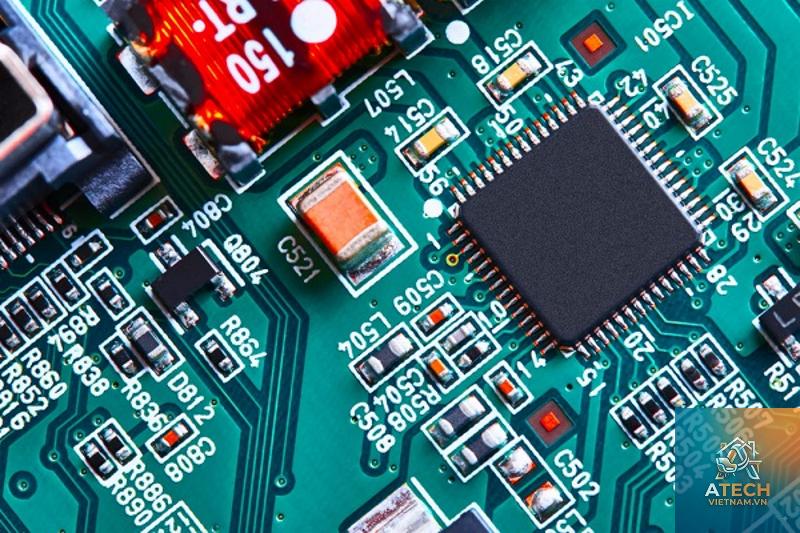

Linh kiện SMD nhỏ và dễ bay khi hàn. Dùng nhíp kẹp linh kiện, đặt đúng vị trí pad. Chấm một ít thiếc lên một pad trước, sau đó hàn cố định một chân. Sau khi linh kiện đã cố định, hàn các chân còn lại. Với IC có nhiều chân, có thể dùng kỹ thuật hàn kéo: phủ flux lên tất cả chân, dùng mỏ hàn kéo thiếc từ chân này sang chân kia.
Hàn Cầu Nối Và Hàn Phủ
Kỹ thuật hàn cầu nối dùng để nối hai điểm pad gần nhau bằng một dải thiếc, thường dùng trong sửa chữa đường mạch đứt. Hàn phủ là kỹ thuật phủ một lớp thiếc mỏng lên bề mặt pad để tăng độ dẫn hoặc bảo vệ chống oxy hóa. Cả hai kỹ thuật đều yêu cầu kiểm soát lượng thiếc rất chính xác để không gây chập.
So Sánh Các Loại Mỏ Hàn Cho Cách Hàn Mạch Điện Tử
| Loại Mỏ Hàn | Ưu Điểm | Nhược Điểm | Phù Hợp Với |
|---|---|---|---|
| Mỏ hàn cắm điện thường | Giá rẻ, dễ tìm | Nhiệt độ không ổn định, dễ hỏng | Người mới tập, hàn đơn giản |
| Mỏ hàn điều chỉnh nhiệt | Kiểm soát nhiệt tốt, an toàn | Giá trung bình cao hơn | Sửa chữa thường xuyên |
| Mỏ hàn xung (tự động ngắt) | Hàn nhanh, ít tốn điện | Không phù hợp hàn SMD nhỏ | Hàn dây, hàn linh kiện lớn |
| Trạm hàn khí nóng | Hàn IC nhiều chân, hàn tháo linh kiện | Đắt tiền, cần kỹ năng | Sửa chữa chuyên nghiệp |
Những Sai Lầm Phổ Biến Khi Thực Hiện Cách Hàn Mạch Điện Tử
Hàn ở Nhiệt Độ Quá Cao Hoặc Quá Thấp
Nếu nhiệt độ quá cao, thiếc bị oxy hóa nhanh, mối hàn xỉn màu, có thể làm bong pad khỏi bo mạch. Nếu quá thấp, thiếc không chảy hoàn toàn, tạo mối hàn khô, dễ đứt gãy. Nhiệt độ lý tưởng phụ thuộc vào loại thiếc và kích thước pad. Luôn kiểm tra nhiệt độ trước khi bắt đầu.
Thời Gian Tiếp Xúc Quá Lâu
Giữ mỏ hàn lâu trên một điểm sẽ truyền nhiệt vào linh kiện, có thể làm hỏng transistor, IC hoặc diode. Các linh kiện nhạy nhiệt chỉ chịu được nhiệt độ cao trong vài giây. Nếu không hàn được ngay, hãy để nguội rồi hàn lại, không cố gắng kéo dài thời gian.
Lượng Thiếc Không Phù Hợp
Thiếc quá nhiều tạo cầu nối giữa các chân gây chập. Thiếc quá ít không đủ tạo kết nối chắc chắn. Kỹ thuật đúng là chỉ cần một lượng thiếc vừa đủ để phủ kín pad và tạo hình lõm. Tập hàn trên bo mạch hỏng để làm quen với lượng thiếc chuẩn.
Không Sử Dụng Flux Khi Cần
Nhiều người mới nghĩ thiếc có lõi thông là đủ. Thực tế, pad cũ hoặc bị bẩn cần thêm flux để đạt mối hàn chất lượng. Flux giúp thiếc lan đều và giảm thiểu khả năng xảy ra mối hàn nguội.
Lưu Ý An Toàn Khi Hàn Mạch Điện Tử
Ứng Dụng Thực Tế Của Kỹ Năng Hàn Mạch Điện Tử
Kỹ năng hàn mạch điện tử có ứng dụng rộng rãi trong nhiều lĩnh vực. Trong sửa chữa điện thoại di động, kỹ thuật viên phải hàn các linh kiện SMD cực nhỏ như chip nguồn, IC âm thanh. Trong chế tạo mạch Arduino, người dùng cần hàn header pin, module cảm biến. Trong ngành công nghiệp, kỹ thuật hàn được dùng để sản xuất bo mạch chủ máy tính, mạch điều khiển xe hơi.

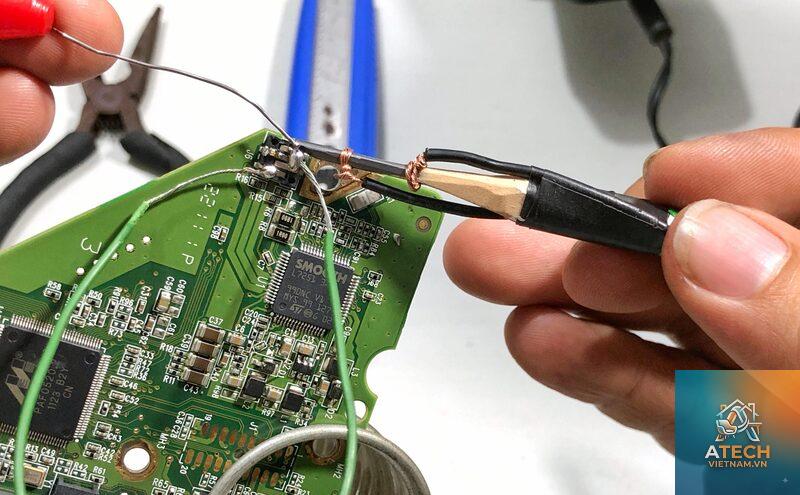

Một kỹ thuật viên hàn giỏi có thể sửa chữa các mạch in bị đứt vết đồng bằng cách cạo lớp cách điện, hàn cầu nối bằng dây đồng nhỏ. Họ cũng có thể tháo và thay thế các IC đa chân mà không làm hỏng pad bo mạch nhờ kết hợp mỏ hàn thường và khí nóng.
Câu Hỏi Thường Gặp Về Cách Hàn Mạch Điện Tử
Làm thế nào để biết mối hàn đạt tiêu chuẩn?
Mối hàn chuẩn có bề mặt bóng sáng như bạc, hình dạng lõm đều không có gờ nhọn, không có vết nứt hoặc bọt khí. Khi dùng nhíp kéo nhẹ không thấy lỏng lẻo. Ngoài ra, góc tiếp xúc giữa mối hàn và pad khoảng 30-45 độ.
Nên chọn loại thiếc hàn nào cho người mới?
Người mới nên bắt đầu với thiếc chì Sn63Pb37. Thiếc này có nhiệt độ nóng chảy thấp, dễ hàn và cho mối hàn bóng đẹp. Khi đã quen tay, có thể chuyển sang thiếc không chì để an toàn hơn cho sức khỏe.
Cách hàn mạch điện tử mà không làm cháy linh kiện?
Giới hạn thời gian hàn dưới 4 giây cho mỗi mối. Sử dụng mỏ hàn có kiểm soát nhiệt độ chính xác. Với linh kiện nhạy cảm, có thể kẹp tản nhiệt bằng nhôm vào chân linh kiện trong lúc hàn để hấp thụ bớt nhiệt.
Tại sao mối hàn của tôi bị đục và xỉn màu?
Nguyên nhân thường là nhiệt độ hàn quá thấp hoặc thiếc đã bị oxy hóa. Cũng có thể do flux bị cháy do tiếp xúc nhiệt quá lâu. Hãy tăng nhiệt độ thêm 20-30°C và đảm bảo dùng thiếc mới, flux tươi.
Có thể dùng mỏ hàn thường để hàn linh kiện SMD không?
Có thể nhưng cần đầu mỏ nhỏ và kỹ thuật tốt. Tốt nhất nên dùng mỏ hàn có đầu mỏ mảnh như conical hoặc chisel nhỏ. Với IC nhiều chân, nên dùng trạm khí nóng để hàn sẽ dễ dàng và đều hơn.
Kết Luận
Nắm vững cách hàn mạch điện tử không chỉ giúp bạn tự sửa chữa thiết bị điện tử tại nhà mà còn mở ra cơ hội trong lĩnh vực chế tạo và sửa chữa chuyên nghiệp. Quan trọng nhất là kiên nhẫn, thực hành thường xuyên và tuân thủ quy trình kỹ thuật. Bắt đầu từ những dự án đơn giản như hàn dây, hàn linh kiện xuyên lỗ, sau đó dần dần nâng cao với linh kiện SMD và IC đa chân. Đầu tư dụng cụ chất lượng ngay từ đầu sẽ giúp quá trình học hiệu quả hơn.
Nếu bạn gặp khó khăn trong quá trình tập hàn, hãy tìm các bo mạch hỏng để thực hành. Mỗi lần hàn thất bại là một bài học quý giá. Với thời gian, đôi tay sẽ quen dần với thao tác và mắt sẽ nhận biết được mối hàn đẹp. Hãy bắt đầu ngay hôm nay và bạn sẽ thấy kỹ năng này thực sự hữu ích trong cuộc sống hàng ngày.
