Trong lĩnh vực cơ khí chế tạo và tự động hóa, puly đóng vai trò then chốt trong việc truyền lực, thay đổi hướng chuyển động và hỗ trợ nâng hạ tải trọng. Ứng dụng puly trong cơ khí không chỉ giới hạn ở các tời tay đơn giản mà còn xuất hiện trong những dây chuyền sản xuất hiện đại, robot công nghiệp và hệ thống cầu trục phức tạp. Nhờ thiết kế đơn giản nhưng hiệu quả cao, puly giúp giảm đáng kể lực kéo, nâng cao năng suất và đảm bảo an toàn vận hành. Bài viết này sẽ phân tích toàn diện từ nguyên lý cơ bản, phân loại, đến những ứng dụng thực tế và lưu ý quan trọng khi sử dụng puly trong ngành cơ khí.
Puly là một bộ phận cơ khí có dạng bánh xe, thường được làm bằng thép, gang, nhôm hoặc nhựa kỹ thuật, trên vành có rãnh để dẫn hướng dây cáp, xích hoặc dây đai. Nguyên lý hoạt động của puly dựa trên sự cân bằng lực và ma sát: khi tác dụng lực kéo lên một đầu dây, dây sẽ trượt trong rãnh puly và truyền lực đến đầu kia. Nếu puly được lắp trên một trục cố định, nó chỉ thay đổi hướng của lực mà không giảm độ lớn. Ngược lại, với hệ thống nhiều puly di động, lợi thế cơ học tăng lên theo số dây chịu tải, giúp nâng vật nặng với lực nhỏ hơn nhiều lần.
Phân Loại Puly Trong Cơ Khí
Dựa trên kết cấu và chức năng, puly được chia thành nhiều loại phục vụ các mục đích khác nhau:
Puly cố định: Bánh xe quay quanh một trục cố định. Chỉ có tác dụng đổi hướng lực, không lợi về lực. Ví dụ: puly đỉnh cột cờ, puly ròng rọc dẫn hướng.
Puly di động: Bánh xe di chuyển cùng vật nặng. Lực kéo nhỏ hơn một nửa trọng lượng vật (khi bỏ qua ma sát), giúp giảm tải đáng kể.
Hệ thống pa-lăng (block and tackle): Kết hợp nhiều puly cố định và di động tạo thành cụm nâng hạ. Số dây cáp quấn qua các puly càng nhiều, lợi thế cơ học càng lớn.
Puly dây cáp: Rãnh puly được thiết kế phù hợp với tiết diện dây cáp thép, thường dùng trong cầu trục, tời nâng.

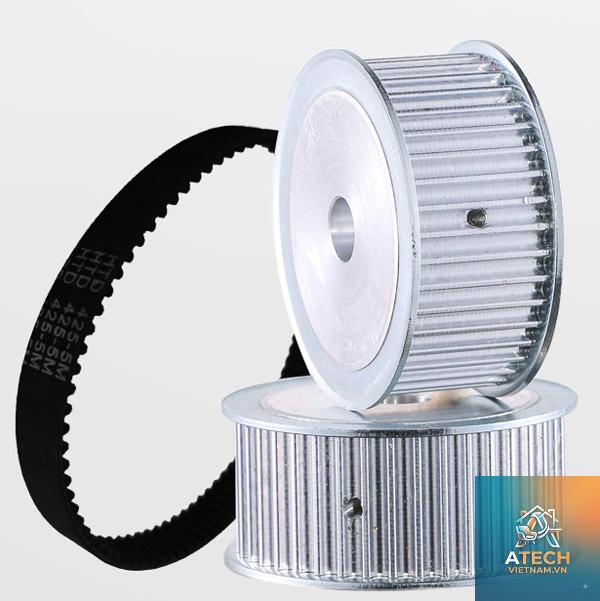

Puly răng (puly định thời): Có răng trên vành, khớp với dây đai răng, đảm bảo đồng bộ chuyển động, không trượt – ứng dụng trong động cơ, băng tải.
Ứng Dụng Puly Trong Cơ Khí: Chi Tiết Theo Lĩnh Vực
1. Hệ Thống Nâng Hạ Và Cầu Trục
Đây là ứng dụng phổ biến nhất. Trong các nhà máy, xưởng cơ khí, puly kết hợp với tời điện, pa-lăng xích hoặc cáp tạo nên cầu trục, cổng trục, thang nâng. Một hệ thống điển hình gồm puly chuyển hướng, puly cân bằng và puly cuối. Nhờ lợi thế cơ học, một tời có sức nâng 1 tấn có thể nâng vật nặng 4–5 tấn nếu sử dụng hệ thống pa-lăng 4 dây. Các puly trong cầu trục thường được chế tạo từ thép đúc hoặc gang cầu để chịu được tải trọng lớn và giảm mài mòn dây cáp.

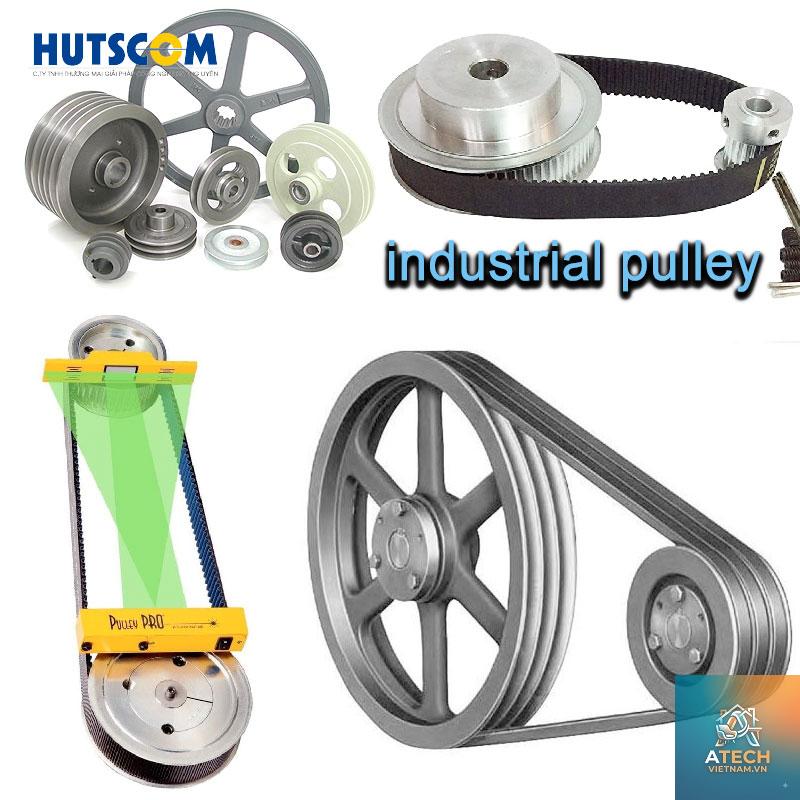

2. Truyền Động Bằng Dây Đai Và Băng Tải

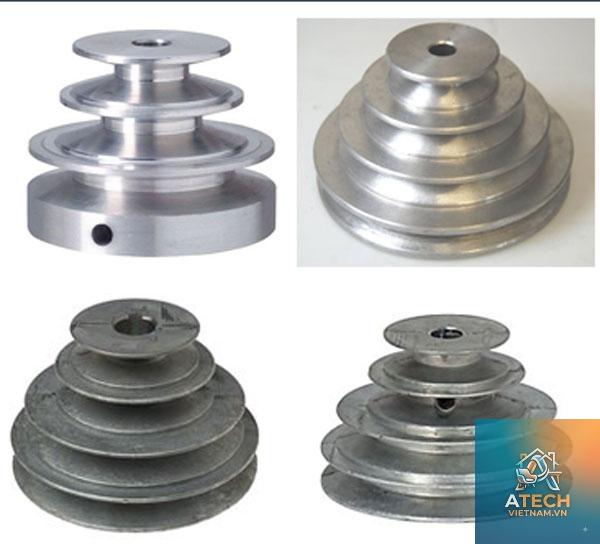

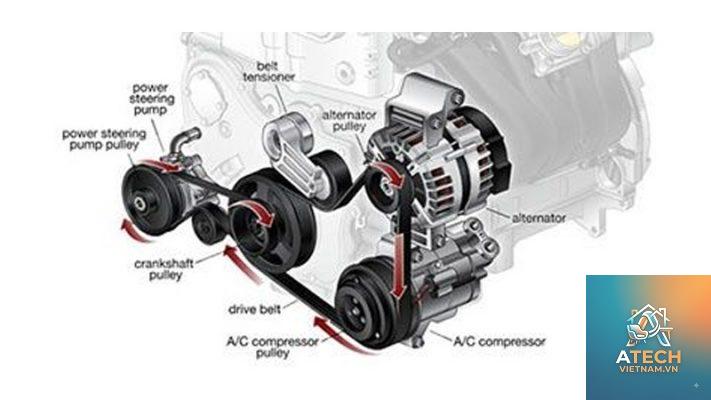

Puly đóng vai trò là bánh dẫn và bánh bị dẫn trong hệ thống truyền động đai. Trong cơ khí chế tạo máy, puly đai dẹt, đai thang hoặc đai răng được dùng để truyền mô-men xoắn từ động cơ đến các bộ phận làm việc như máy tiện, máy phay, máy cắt. Ưu điểm của truyền động puly-đai là vận hành êm, giảm rung động, không yêu cầu bôi trơn và có thể chịu quá tải nhờ hiện tượng trượt đai. Đặc biệt, trong băng tải vận chuyển vật liệu, puly đầu và puly cuối giữ nhiệm vụ kéo dây băng, duy trì độ căng và định hướng chuyển động.
3. Cơ Cấu Căng Dây Và Dẫn Hướng
Trong các máy móc có dây chuyền chuyển động như robot hàn, máy cắt plasma CNC, puly giúp dẫn hướng dây cáp động lực hoặc dây tín hiệu. Một số cơ cấu dùng puly để duy trì lực căng không đổi cho dây đai, tránh trượt hoặc chùng. Trong ngành dầu khí, puly được dùng trong hệ thống tời khoan để xếp hoặc thả dây cáp một cách chính xác. Các puly này thường có vòng bi hoặc bạc lót để giảm ma sát và nhiệt sinh ra trong quá trình vận hành liên tục.
4. Hệ Thống Cửa Công Nghiệp Và Cổng Tự Động
Cửa cuốn, cửa trượt, cửa xếp công nghiệp thường sử dụng puly kết hợp với xích hoặc cáp để nâng hạ. Puly được gắn trên trục cửa cuốn, giúp cuộn hoặc thả lá cửa một cách nhẹ nhàng. Ứng dụng puly trong cơ khí cửa cổng giúp giảm lực vận hành, tăng tuổi thọ cho motor và hệ thống ray dẫn.
Lợi Ích Và Hạn Chế Khi Sử Dụng Puly
Lợi ích
Hạn chế
Giảm lực kéo nhờ lợi thế cơ học, tiết kiệm năng lượng.
Hiệu suất giảm do ma sát ở ổ trục và dây trượt trong rãnh.
Kết cấu đơn giản, dễ chế tạo và bảo trì.
Kích thước cồng kềnh nếu cần lợi thế cơ học lớn.
Có thể truyền động khoảng cách xa giữa hai trục.
Dây có thể bị trượt khi tải trọng quá lớn hoặc bị mòn rãnh puly.
Khả năng chịu tải cao, hoạt động ổn định trong môi trường khắc nghiệt.
Yêu cầu định kỳ kiểm tra mài mòn rãnh và thay thế ổ bi.
Sai Lầm Thường Gặp Khi Lựa Chọn Và Vận Hành Puly
Chọn sai kích thước rãnh puly so với dây cáp hoặc xích: Nếu rãnh quá nhỏ, dây bị kẹt và mòn nhanh; nếu quá rộng, dây không nằm chặt gây rung lắc.
Bỏ qua khả năng chịu tải động: Nhiều kỹ sư chỉ tính tải tĩnh mà quên rằng trong quá trình nâng hạ xuất hiện lực quán tính, làm tăng tải thực tế lên puly.
Không bôi trơn định kỳ ổ trục puly: Ma sát lớn gây kẹt trục, nhanh hỏng bi, thậm chí đứt dây cáp.
Lắp puly không căn chỉnh chính xác: Dây cáp bị lệch khỏi rãnh, mài mòn thành bên và giảm hiệu suất.
Quên kiểm tra độ tròn và độ đảo của puly: Puly bị méo hoặc rơ sẽ gây ra dao động, ồn và giảm tuổi thọ dây.
Cách Lựa Chọn Puly Phù Hợp Cho Hệ Thống Cơ Khí
Để tối ưu ứng dụng puly trong cơ khí, cần tuân thủ các bước sau:
Xác định tải trọng tối đa: Tính tổng tải tĩnh cộng thêm hệ số an toàn (thường từ 1.5 đến 3 tùy tiêu chuẩn).
Chọn loại dây: Dây cáp thép (lassified theo ISO 4309) hoặc xích con lăn DIN 8187 – kích thước phải tương thích với rãnh puly.
Xác định tỷ số lợi thế cơ học: Dùng công thức F=W/(2^n) với n là số puly di động trong hệ thống (bỏ qua ma sát).
Chọn vật liệu puly: Thép đúc cho tải nặng (>10 tấn), gang cầu cho tải trung bình, nhựa PA6 hoặc POM cho tải nhẹ khô.
Tính toán đường kính puly tối thiểu: Dựa trên tiêu chuẩn D/d ≥ 20 đối với dây cáp (D: đường kính puly, d: đường kính cáp) để giảm ứng suất uốn.
Lưu Ý Quan Trọng Khi Lắp Đặt Và Bảo Trì Puly
Đảm bảo trục puly được cố định chắc chắn, vuông góc với mặt phẳng chuyển động của dây.
Sử dụng vòng bi kín có mỡ chịu nhiệt nếu môi trường nhiều bụi bẩn hoặc nhiệt độ cao.
Kiểm tra độ mòn rãnh puly định kỳ bằng dưỡng đo. Nếu độ sâu rãnh giảm quá 20% so với ban đầu, cần thay thế.
Đối với hệ thống cáp dài, nên có puly dẫn hướng trung gian để tránh cáp chạm vào kết cấu thép gây đứt sợi.
Ghi nhật ký vận hành và bảo dưỡng để dự đoán tuổi thọ puly và lên kế hoạch thay thế.
Puly nào thường được dùng trong cầu trục nhà xưởng?
Puly thép đúc hoặc gang cầu có rãnh sâu, kết hợp với pa-lăng xích hoặc cáp. Đường kính puly thường từ 200mm đến 800mm tùy tải trọng (5 tấn đến 50 tấn).
Làm sao để tính lợi thế cơ học của hệ thống puly trong bài toán nâng hạ?
Lợi thế cơ học bằng số dây chịu tải trực tiếp. Ví dụ hệ thống 1 puly di động có 2 dây chịu tải → lực kéo bằng 1/2 tải, hiệu suất thực tế thường đạt 85–95% do ma sát.
Puly đai răng khác gì puly dây cáp?
Puly đai răng có răng để ăn khớp với đai răng, truyền chuyển động đồng bộ, không trượt. Puly dây cáp chỉ có rãnh trơn hoặc rãnh hình V, dùng cho cáp thép, có thể trượt khi quá tải.
Tại sao puly trong cơ khí thường bị mòn rãnh?
Do áp suất tiếp xúc lớn giữa dây và rãnh, kết hợp với mài mòn do bụi, thiếu bôi trơn hoặc căn chỉnh sai. Dây cáp quấn nhiều vòng cũng gây mòn tại điểm tiếp xúc.
Nên chọn puly bằng thép hay bằng nhựa cho hệ thống băng tải nhẹ?
Nếu tải dưới 500kg và tốc độ thấp, puly nhựa kỹ thuật (PA6, POM) ưu việt hơn nhờ nhẹ, chống ăn mòn, giá rẻ. Với tải nặng hoặc tốc độ cao, puly thép hoặc nhôm hợp kim đảm bảo độ bền và ổn định nhiệt.
Ứng dụng puly trong cơ khí là một chủ đề rộng và thiết thực, từ những hệ thống nâng hạ đơn giản đến các dây chuyền tự động hóa phức tạp. Hiểu đúng nguyên lý, phân loại và các yếu tố ảnh hưởng đến tuổi thọ puly sẽ giúp kỹ sư thiết kế hệ thống an toàn, hiệu quả và tiết kiệm chi phí. Khi lựa chọn puly, luôn xem xét tải trọng thực tế, điều kiện môi trường và tiêu chuẩn liên quan để đảm bảo vận hành ổn định lâu dài. Đừng quên bảo trì định kỳ và theo dõi các dấu hiệu mài mòn để kịp thời thay thế, tránh sự cố không đáng có.
