Một dự án nội thất thành công không chỉ đến từ ý tưởng độc đáo hay vật liệu cao cấp, mà còn nằm ở sự chính xác của bản vẽ. Quy trình triển khai bản vẽ nội thất đóng vai trò như “kim chỉ nam” giúp kiến trúc sư, nhà thầu và gia chủ cùng hiểu một cách thống nhất các chi tiết thiết kế. Thiếu đi một quy trình bài bản, dự án dễ rơi vào tình trạng sai sót kích thước, phát sinh chi phí, hoặc kéo dài thời gian thi công. Bài viết này sẽ đi sâu vào từng bước của quy trình, từ tiếp nhận yêu cầu cho đến khi bàn giao hồ sơ hoàn chỉnh, giúp bạn kiểm soát mọi khâu một cách chuyên nghiệp.
Quy trình triển khai bản vẽ nội thất là chuỗi các bước có hệ thống để biến ý tưởng thiết kế thành các bản vẽ kỹ thuật chi tiết, phục vụ cho việc thi công và nghiệm thu. Nó bao gồm việc đo đạc hiện trạng, phác thảo mặt bằng, triển khai bản vẽ mặt đứng, mặt cắt, bố trí điện nước, và chi tiết đồ nội thất. Quy trình này yêu cầu sự phối hợp chặt chẽ giữa kiến trúc sư, kỹ sư, nhà thầu và gia chủ để đảm bảo tính khả thi, thẩm mỹ và hiệu quả kinh tế.
Tại sao cần một quy trình triển khai bản vẽ nội thất bài bản?
Đồng bộ thông tin giữa các bên liên quan, giảm thiểu sai sót trong quá trình thi công.
Tiết kiệm thời gian và chi phí phát sinh do không phải chỉnh sửa nhiều lần.
Đảm bảo tính chính xác về kích thước, vật liệu, phong cách thiết kế.
Làm cơ sở pháp lý cho hợp đồng thi công và thanh quyết toán.
Hỗ trợ quản lý tiến độ và kiểm tra chất lượng công trình.

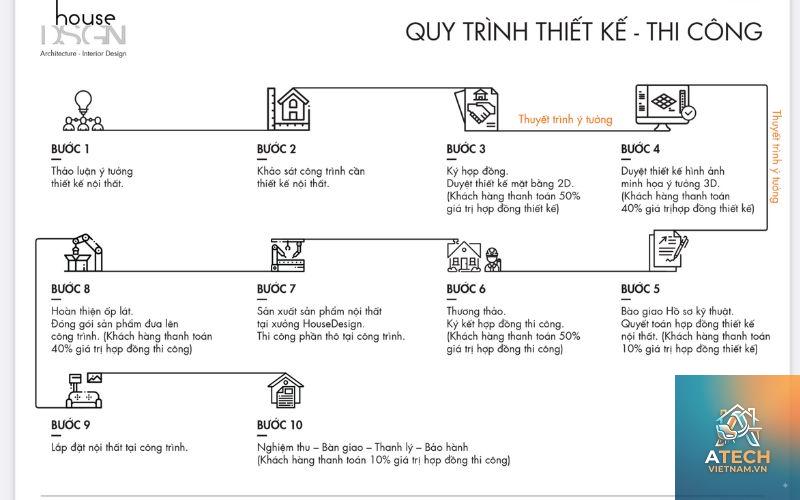

Các giai đoạn chính trong quy trình triển khai bản vẽ nội thất
Giai đoạn 1: Khảo sát hiện trạng và thu thập dữ liệu
Đây là bước nền tảng quyết định độ chính xác của toàn bộ quy trình triển khai bản vẽ nội thất. Kiến trúc sư cần đến công trình đo đạc kích thước thực tế gồm chiều dài, rộng, cao, vị trí cửa sổ, dầm, cột, hệ thống kỹ thuật có sẵn. Ngoài ra, cần ghi lại hình ảnh chi tiết và đánh giá tình trạng tường, sàn, trần để có phương án thiết kế phù hợp.
Ví dụ: nếu trần nhà có dầm ngang 400mm, bản vẽ triển khai phải thể hiện chính xác để khi thiết kế tủkệ không bị vướng. Dữ liệu thu thập cũng bao gồm phong cách mong muốn của khách hàng, ngân sách, và các yêu cầu đặc biệt về công năng.
Giai đoạn 2: Lên ý tưởng và phác thảo mặt bằng tổng thể
Sau khi có dữ liệu, kiến trúc sư phác thảo các phương án bố trí mặt bằng nội thất. Giai đoạn này thường sử dụng phần mềm như AutoCAD, SketchUp hoặc Revit để tạo bản vẽ 2D sơ bộ. Mặt bằng thể hiện vị trí các phòng, lối đi, nội thất cố định (bếp, tủ, bànghế) và hướng nhìn.
Phương án A: tối ưu diện tích sử dụng với nội thất thông minh.
Phương án B: ưu tiên tính thẩm mỹ với các mảng tường ốp gỗ.
Chọn phương án phù hợp dựa trên phản hồi của khách hàng.
Giai đoạn 3: Triển khai bản vẽ kỹ thuật chi tiết
Đây là phần cốt lõi của quy trình triển khai bản vẽ nội thất. Bản vẽ kỹ thuật bao gồm:
Mặt bằng bố trí nội thất: thể hiện vị trí từng món đồ, khoảng cách lưu thông, trục kích thước.

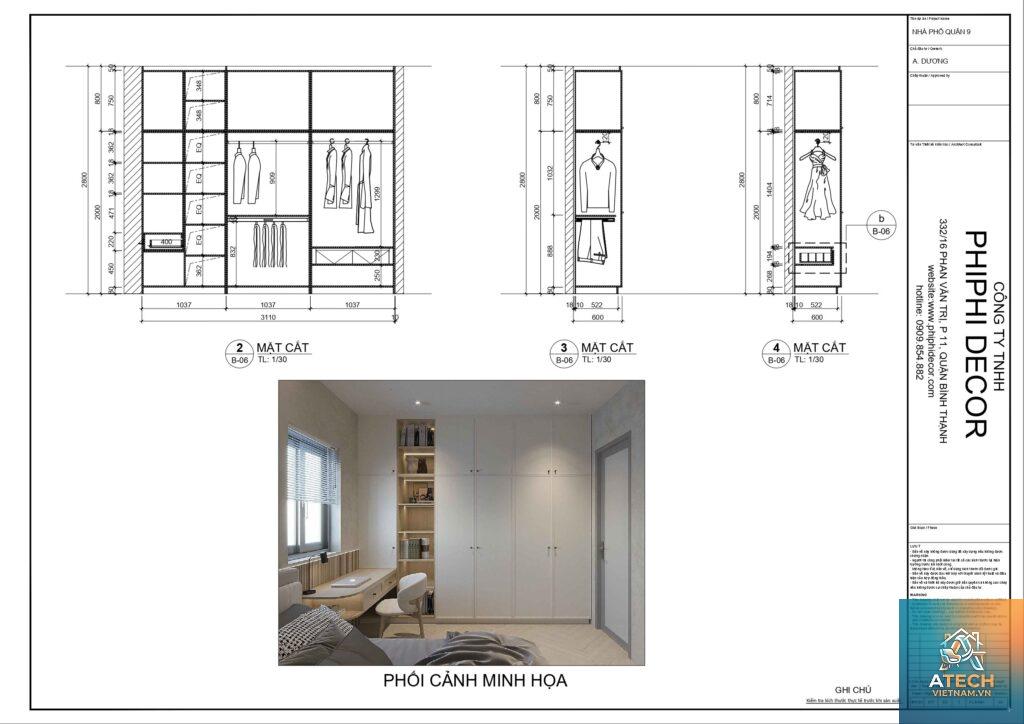

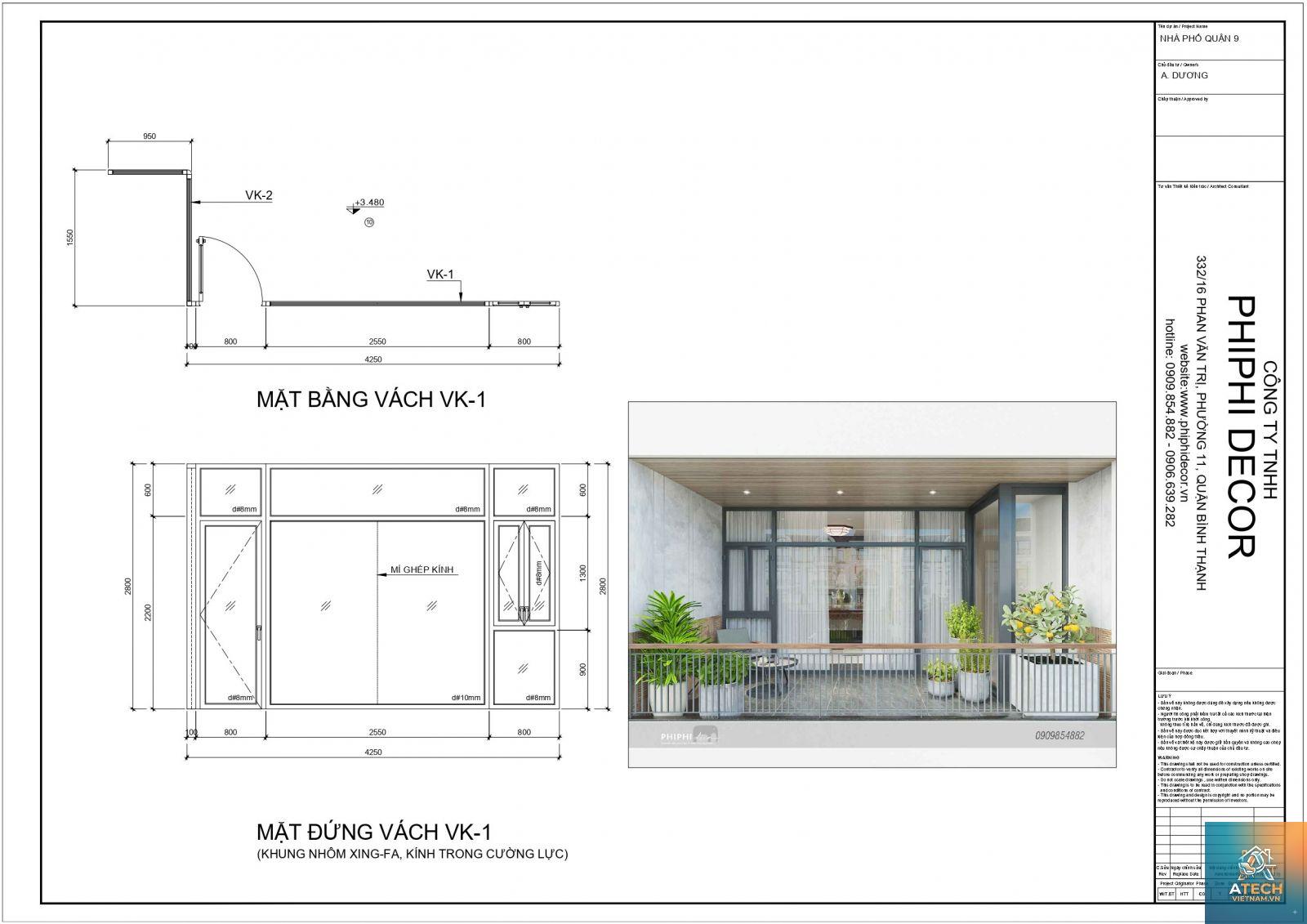

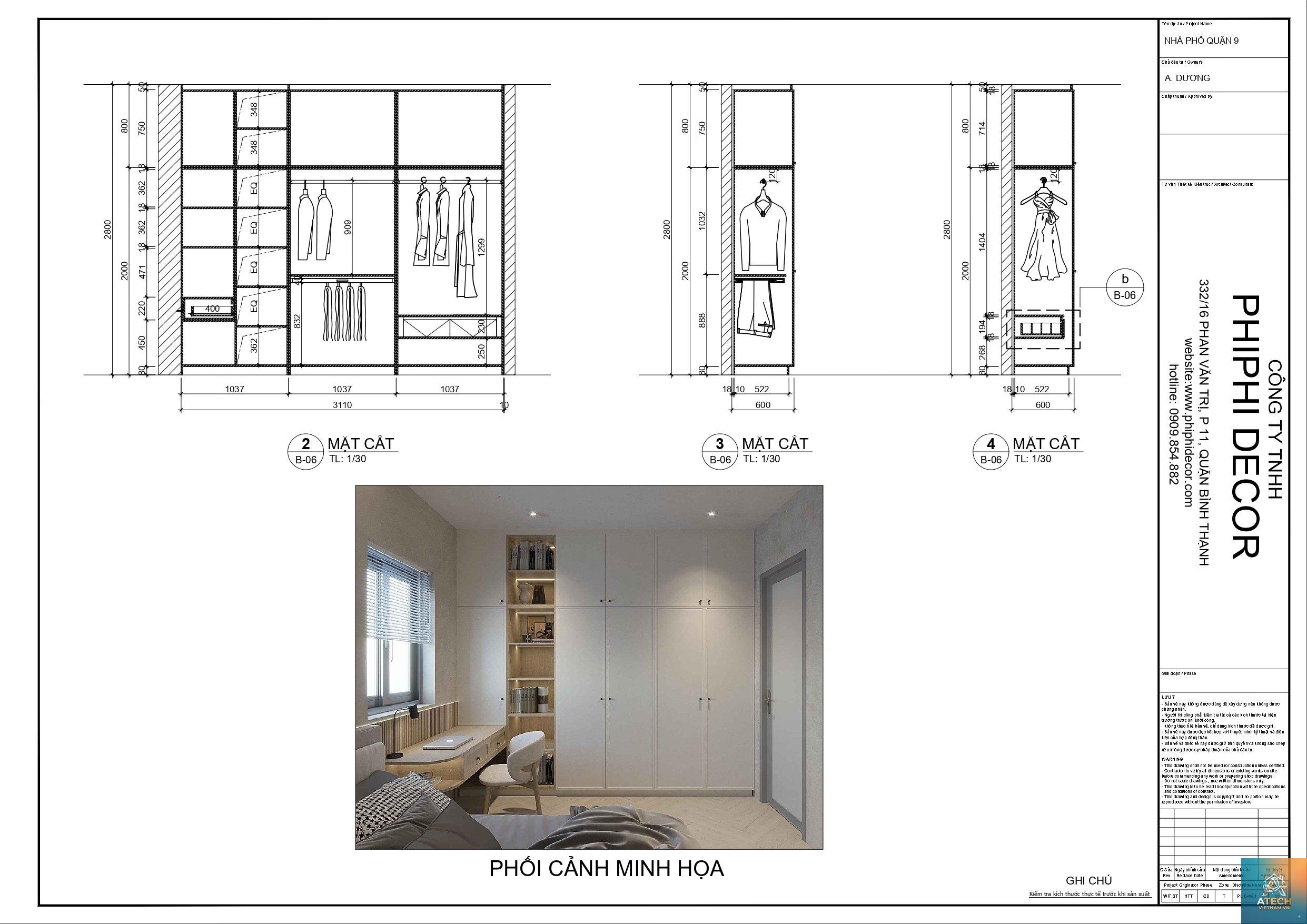

Mặt đứng (Elevation): hình chiếu đứng của các bức tường, tủ, kệ với đầy đủ kích thước và chất liệu.
Mặt cắt (Section): lát cắt ngang/dọc công trình để thấy kết cấu bên trong, chi tiết trần thạch cao, sàn, tường.
Bản vẽ điện – nước: vị trí ổ điện, công tắc, đèn, ống cấp thoát nước cho khu bếp, vệ sinh.

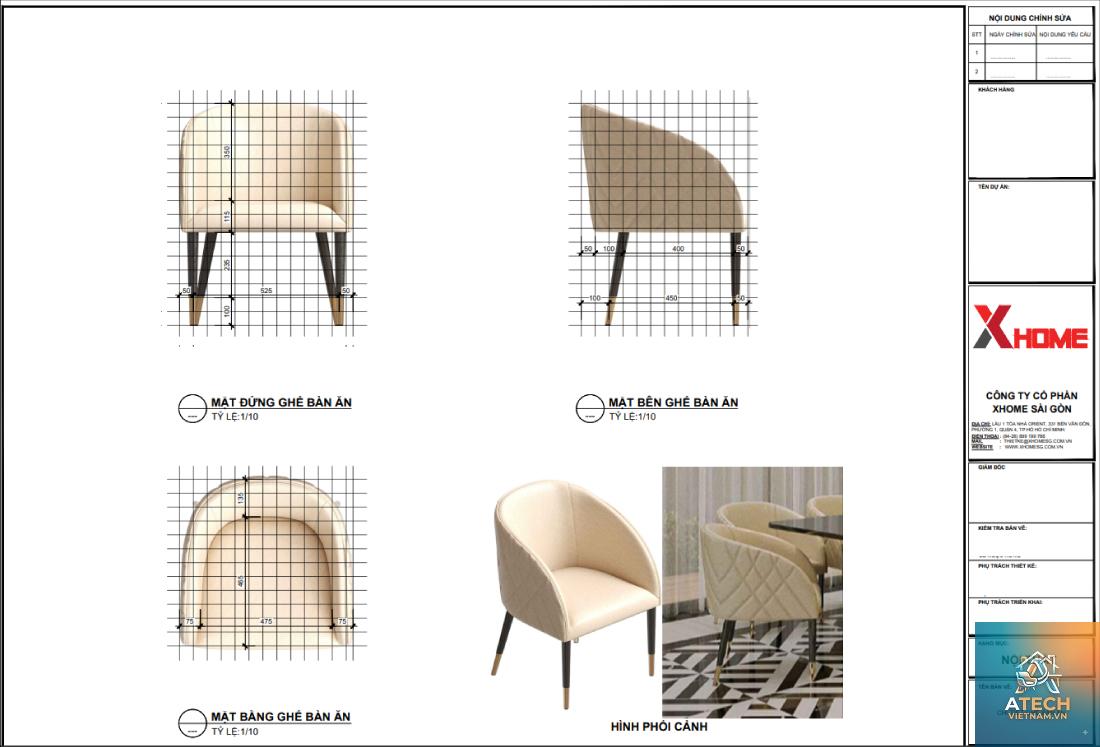

Bản vẽ chi tiết đồ nội thất: họa tiết hoa văn, cách lắp ghép, bản lề, ray trượt.
Loại bản vẽ
Tỷ lệ thường dùng
Mục đích
Mặt bằng tổng thể
1/50 – 1/100
Định vị không gian
Mặt đứng nội thất
1/20 – 1/50
Chi tiết từng mảng tường, tủ bếp
Mặt cắt thi công
1/10 – 1/20
Kết cấu trần, sàn, vách
Chi tiết đồ gỗ
1/5 – 1/10
Hướng dẫn gia công
Giai đoạn 4: Hoàn thiện hồ sơ và duyệt cùng chủ đầu tư
Sau khi hoàn thiện các bản vẽ, kiến trúc sư tổ chức bộ hồ sơ kỹ thuật hoàn chỉnh bao gồm bản vẽ, thuyết minh vật liệu, bảng dự toán. Hồ sơ được trình lên chủ đầu tư và nhà thầu để góp ý, chỉnh sửa lần cuối. Mỗi sửa đổi cần được ghi nhận trên bản vẽ version 2, 3,… để tránh nhầm lẫn.
Quá trình duyệt có thể diễn ra nhiều vòng. Trung bình mỗi vòng chỉnh sửa kéo dài 2–5 ngày tùy độ phức tạp. Khi có chữ ký xác nhận, hồ sơ được chốt và chuyển sang giai đoạn thi công.
Giai đoạn 5: Bàn giao bản vẽ và hỗ trợ thi công
Bản vẽ chính thức được in và gửi cho nhà thầu dưới dạng file CAD và PDF. Trong giai đoạn thi công, kiến trúc sư thường xuyên giám sát, so sánh thực tế với bản vẽ để xử lý các phát sinh ngoài dự kiến. Nếu có thay đổi, cần cập nhật bản vẽ hoàn công để phản ánh đúng trạng thái cuối của công trình.
Những lợi ích khi áp dụng quy trình triển khai bản vẽ nội thất chuẩn
Độ chính xác cao: mọi chi tiết được tính toán kỹ lưỡng, giảm tình trạng phải đục phá lại.
Kiểm soát chất lượng: nhà thầu dễ dàng đối chiếu yêu cầu kỹ thuật với thực tế.
Tối ưu ngân sách: dự toán dựa trên bản vẽ chi tiết giúp chủ đầu tư dự trù chi phí sát thực.
Tiến độ rõ ràng: mỗi bản vẽ là một milestone, giúp quản lý thời gian hiệu quả.
Tính thẩm mỹ đồng nhất: từ tổng thể đến chi tiết đều tuân thủ ý đồ thiết kế.
So sánh quy trình triển khai bản vẽ nội thất truyền thống và hiện đại (sử dụng BIM)
Dù vậy, cả hai phương pháp đều đi theo cùng một quy trình triển khai bản vẽ nội thất. Lựa chọn nào phụ thuộc vào quy mô dự án, năng lực đội ngũ và ngân sách của chủ đầu tư.
Những sai lầm thường gặp khi triển khai bản vẽ nội thất và cách tránh
1. Không đo đạc thực tế trước khi vẽ
Nhiều người dựa vào bản vẽ gốc từ chủ đầu tư mà không kiểm tra thực tế, dẫn đến sai kích thước cửa, cổng ống gió, trần thấp. Giải pháp: luôn dùng thước laser và ghi chú tất cả số liệu tại hiện trường.
2. Bỏ qua hệ thống kỹ thuật
Bản vẽ nội thất chỉ chú trọng mảng gỗ, thạch cao nhưng quên vị trí điều hòa, đường ống nước. Hậu quả là khi lắp tủ bếp phải đục tường lại. Cách khắc phục: phối hợp với kỹ sư điện – nước ngay từ giai đoạn phác thảo.
3. Không xuất đầy đủ các bản vẽ mặt cắt
Chỉ có mặt bằng và mặt đứng mà thiếu mặt cắt làm cho nhà thầu không hiểu kết cấu trần giật cấp hay chiều sâu tủ. Cần bổ sung ít nhất 2 mặt cắt ngang và dọc cho mỗi phòng quan trọng.
4. Sử dụng layer và ký hiệu không thống nhất
Trong file CAD, mỗi kiến trúc sư đặt tên layer khác nhau khiến nhà thầu khó đọc. Nên xây dựng quy tắc layer chuẩn (ví dụ: A-WALL, A-FURN, A-DIM) để dễ quản lý.
5. Thiếu bảng chú giải vật liệu và quy cách
Mỗi bản vẽ nên kèm bảng ký hiệu vật liệu (gỗ, đá, kính) cùng mã màu, độ dày. Việc này giúp tránh mua nhầm chủng loại và đảm bảo tính đồng bộ thẩm mỹ.
Các lưu ý quan trọng khi triển khai bản vẽ nội thất
Luôn duy trì tỷ lệ chính xác: 1/50 cho mặt bằng, 1/20 cho mặt đứng chính.
Ghi rõ kích thước dẫn trên bản vẽ (dimension) và tránh chồng chéo.
Phân biệt rõ giữa bản vẽ thiết kế và bản vẽ thi công: bản vẽ thi công cần chi tiết đến từng con ốc, bản lề.
Check danh sách phối hợp: đảm bảo các bản vẽ mặt bằng, mặt đứng, mặt cắt và điện nước không mâu thuẫn.
Sao lưu file định kỳ, sử dụng hệ thống quản lý phiên bản (Google Drive, Dropbox) để tránh mất dữ liệu.
Ứng dụng thực tế: quy trình triển khai bản vẽ nội thất cho căn hộ chung cư
Với một căn hộ 70m² gồm 2 phòng ngủ, quy trình thường diễn ra như sau:
Khảo sát: đo kích thước từng phòng, vị trí cửa sổ, hộp kỹ thuật, ống thoát sàn.
Phác thảo mặt bằng: bố trí sofa, bàn ăn, bếp chữ L, giường, tủ quần áo.
Triển khai bản vẽ mặt đứng: thiết kế tủ bếp cao 2200mm, mặt bàn đá granite dày 20mm, ốp tường gạch 300×600.

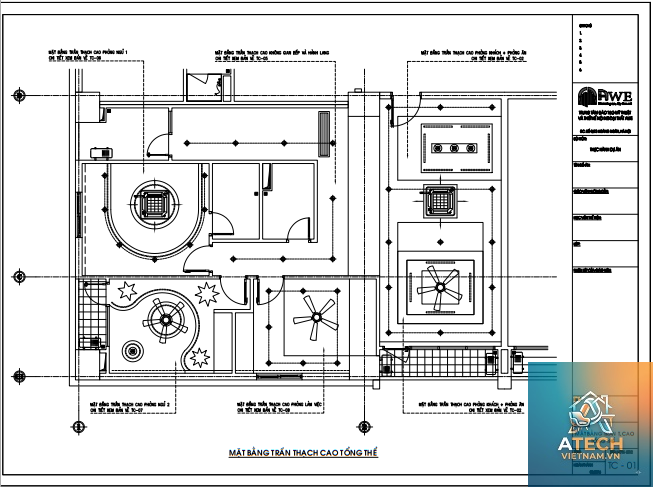

Mặt cắt trần: trần thạch cao giật cấp 500mm kết hợp đèn led.
Bản vẽ điện: bố trí 6 ổ cắm trong bếp, 4 công tắc đèn, 2 đèn âm trần.
Duyệt hồ sơ với gia chủ trong 3 ngày, chỉnh sửa lần cuối.
Bàn giao file CAD, PDF cho nhà thầu thi công.
Trong suốt quá trình này, team thiết kế sử dụng bảng checklist để đảm bảo không thiếu bất kỳ bản vẽ nào. Nếu dự án lớn hơn, quy trình triển khai bản vẽ nội thất có thể kéo dài từ 2 tuần đến 1 tháng tùy mức độ chi tiết.
Câu hỏi thường gặp về quy trình triển khai bản vẽ nội thất
Quy trình triển khai bản vẽ nội thất mất bao lâu?
Thời gian phụ thuộc vào quy mô dự án. Với căn hộ dưới 100m² thường mất 5–7 ngày cho khảo sát và vẽ. Dự án biệt thự hoặc văn phòng có thể kéo dài 2–4 tuần, chưa kể thời gian duyệt và chỉnh sửa.
Có cần phần mềm đặc biệt để triển khai bản vẽ nội thất không?
Phổ biến nhất vẫn là AutoCAD cho bản vẽ 2D và SketchUp/3ds Max cho 3D. Nếu muốn quản lý dữ liệu chuyên sâu, Revit (BIM) là lựa chọn tối ưu cho dự án lớn.
Bản vẽ triển khai có khác gì với bản vẽ phối cảnh?
Bản vẽ phối cảnh là hình ảnh 3D giúp chủ đầu tư hình dung không gian. Bản vẽ triển khai là bản vẽ kỹ thuật 2D (mặt bằng, mặt đứng, mặt cắt) dùng để thi công. Cả hai đều quan trọng và bổ trợ nhau trong bộ hồ sơ thiết kế.
Làm sao để kiểm soát sự thay đổi bản vẽ trong quá trình triển khai?
Áp dụng quy tắc đánh số phiên bản (V1.0, V1.1…) và ghi rõ nội dung sửa đổi ở góc phải bản vẽ. Đồng thời, gửi bản cập nhật cho tất cả các bên liên quan và yêu cầu xác nhận.
Kết luận
Quy trình triển khai bản vẽ nội thất là xương sống của mọi dự án thiết kế không gian sống và làm việc. Từ khâu khảo sát hiện trường, phác thảo phương án, đến xuất bản vẽ kỹ thuật chi tiết, mỗi bước đều đòi hỏi sự tỉ mỉ, kinh nghiệm và tư duy hệ thống. Một bản vẽ chính xác không chỉ giúp quá trình thi công diễn ra suôn sẻ mà còn là cơ sở để kiểm soát chi phí, thời gian và chất lượng. Dù bạn là kiến trúc sư mới vào nghề hay chủ đầu tư có ý định làm nội thất, nắm vững quy trình này sẽ giúp bạn tự tin hơn trên hành trình hiện thực hóa không gian mơ ước.
