Khung nhôm định hình đã trở thành vật liệu không thể thiếu trong các ngành công nghiệp sản xuất máy móc, robot, băng tải và cả nội thất văn phòng. Việc nắm vững cách lắp ghép khung nhôm định hình không chỉ giúp bạn tiết kiệm chi phí thuê nhân công mà còn đảm bảo độ chính xác và tuổi thọ cho sản phẩm. Bài viết này sẽ hướng dẫn bạn từ những bước cơ bản nhất đến các kỹ thuật nâng cao, giúp bạn tự tay thi công những bộ khung chắc chắn, đẹp mắt.
Khung nhôm định hình là gì? Tại sao cần hiểu rõ cách lắp ghép?
Khung nhôm định hình là các thanh nhôm được sản xuất theo khuôn mẫu có sẵn, thường có rãnh chữ T hoặc rãnh chữ U chạy dọc thân thanh. Các rãnh này đóng vai trò là đường ray để bắt vít, gắn phụ kiện hoặc liên kết các thanh với nhau. Hiểu rõ cách lắp ghép khung nhôm định hình giúp bạn khai thác tối đa tính năng của vật liệu, tạo ra các kết cấu vững chãi mà không cần hàn hay gia công phức tạp.
Phân loại hệ thống phụ kiện lắp ghép khung nhôm định hình
Phụ kiện cơ bản bắt vít

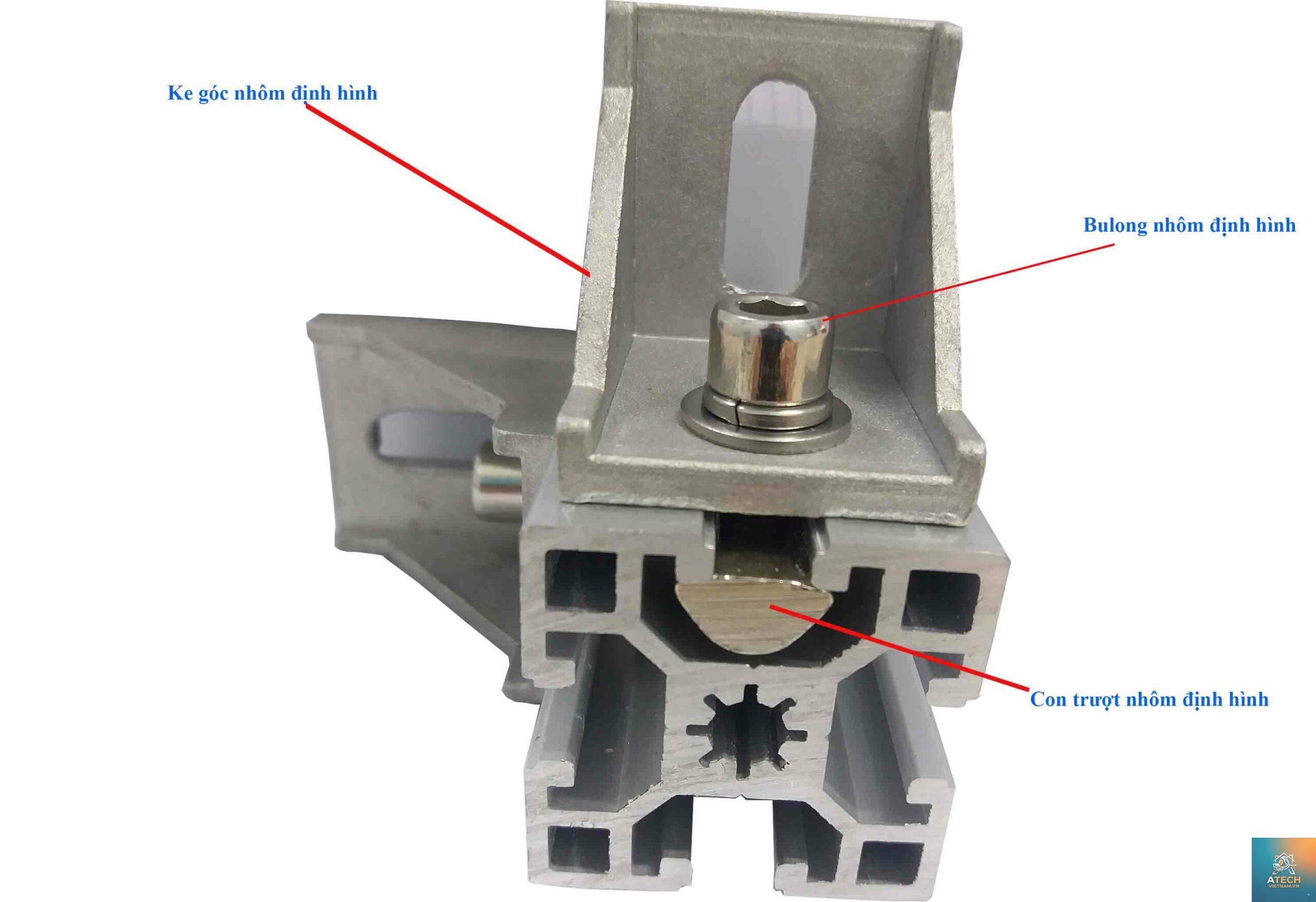

Bao gồm vít đầu chìm, vít đầu lục giác, đai ốc vuông và vòng đệm. Đai ốc vuông được thiết kế đặc biệt để luồn vào rãnh nhôm, khi xiết sẽ tự động xoay và bám chặt vào thành rãnh.
Giá đỡ góc L – dùng để kết nối hai thanh vuông góc.
Giá đỡ góc T – nối ba thanh tại một điểm.
Bản mã, tấm ốp góc – tăng diện tích tiếp xúc và độ cứng.
Phụ kiện kết nối dài thanh
Đai nối thẳng – nối hai thanh cùng trục.
Đai nối chéo – cho phép mở rộng kết cấu theo nhiều hướng.
Phụ kiện cố định và tùy chỉnh

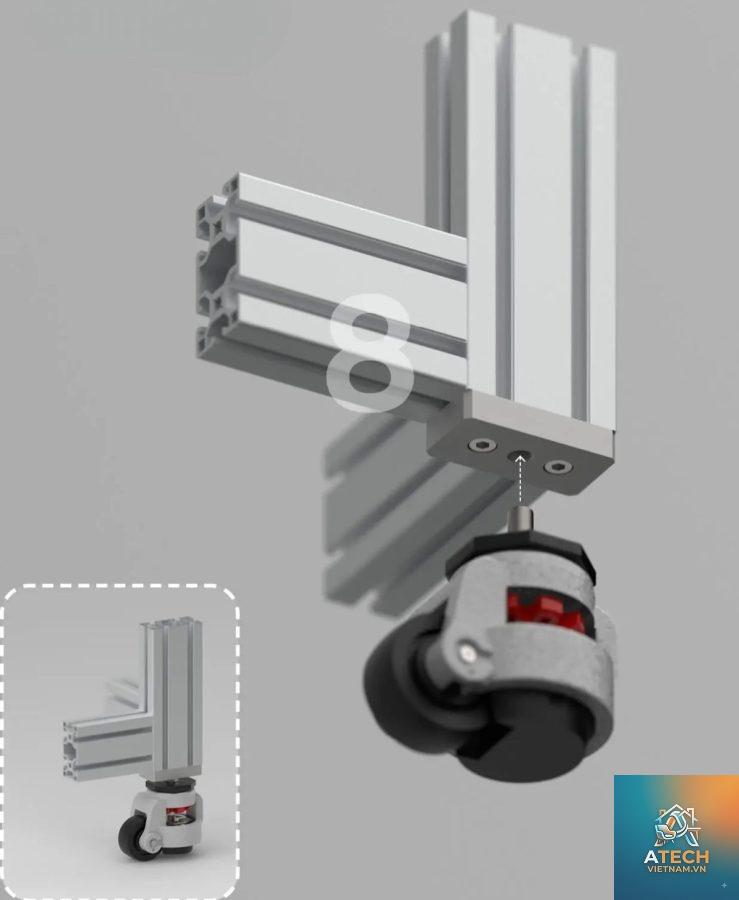

Chân đế, bánh xe, ke góc – hỗ trợ khung đứng vững hoặc di chuyển.
Nắp bít đầu – bảo vệ đầu thanh, tăng tính thẩm mỹ.
Dụng cụ cần chuẩn bị trước khi tiến hành lắp ghép
Để thực hiện cách lắp ghép khung nhôm định hình một cách chuyên nghiệp, bạn cần chuẩn bị bộ dụng cụ sau:
Máy cắt nhôm chuyên dụng hoặc cưa tay có lưỡi phù hợp.
Khoan điện, mũi khoan sắt (khoan lỗ trên nhôm).
Bộ tua vít đa năng và cờ lê lực.
Thước đo, thước vuông, bút đánh dấu.
Bộ phụ kiện lắp ghép tương ứng với từng loại thanh nhôm.
Quy trình từng bước cách lắp ghép khung nhôm định hình chuẩn xác
Bước 1: Thiết kế bản vẽ và đo đạc kích thước
Trước khi cắt, hãy vẽ phác thảo tổng thể khung, ghi rõ chiều dài từng thanh, vị trí các khớp nối. Sử dụng phần mềm CAD hoặc đơn giản hơn là giấy kẻ ô. Sai số trong thiết kế thường dẫn đến lãng phí nguyên vật liệu và thời gian.
Bước 2: Cắt thanh nhôm đúng kích thước
Đặt thanh nhôm lên bàn cắt, kẹp chặt để tránh rung. Cắt vuông góc với mép thanh, nếu cần cắt góc 45 độ hãy dùng thước đo góc hoặc chế độ cắt chéo của máy. Lưu ý: Sau khi cắt, dùng giấy nhám hoặc dũa mịn để làm sạch ba via, giúp phụ kiện lắp khít hơn.
Bước 3: Gia công lỗ khoan (nếu cần)
Một số liên kết yêu cầu khoan lỗ trên thân thanh để bắt vít. Đánh dấu vị trí lỗ cách đầu thanh ít nhất 15-20mm. Khoan với tốc độ chậm, dùng mũi khoan sắc để tránh rách nhôm. Luôn đeo kính bảo hộ khi khoan.
Bước 4: Lắp đai ốc vuông vào rãnh nhôm
Luồn đai ốc vuông vào đầu rãnh, đẩy đến vị trí mong muốn. Nếu rãnh nhỏ, hãy dùng kìm mỏ nhọn hoặc que dẫn để đặt đai ốc đúng hướng. Đai ốc cần nằm ngay ngắn trong rãnh, không bị lệch.
Bước 5: Cố định các thanh bằng giá đỡ và vít
Đặt giá đỡ góc vào đúng vị trí, luồn vít qua lỗ giá đỡ và xoáy vào đai ốc vuông bên trong rãnh. Xiết vít theo lực khuyến nghị (thường từ 8-12 Nm với vít M6, M8). Không xiết quá mạnh làm biến dạng rãnh nhôm.
Bước 6: Kiểm tra và điều chỉnh độ vuông góc
Sau khi lắp tạm, dùng thước vuông kiểm tra từng góc. Nếu lệch, nới lỏng vít, chỉnh lại và xiết chặt trở lại. Với khung lớn, nên lắp từng khối nhỏ trước rồi ghép nối lại, điều này giúp dễ kiểm soát độ chính xác.
Bước 7: Gắn nắp bít đầu và hoàn thiện
Đậy nắp nhựa hoặc nhôm vào các đầu thanh để tăng thẩm mỹ và tránh bụi bẩn lọt vào rãnh. Kiểm tra toàn bộ khung một lần cuối, siết lại các vít nếu cần.
Lợi ích khi thành thạo cách lắp ghép khung nhôm định hình
Tiết kiệm chi phí: Không cần thuê thợ lắp đặt, tự mình làm chủ toàn bộ quy trình.
Tùy biến cao: Dễ dàng thay đổi kích thước, thêm bớt các chi tiết khi cần nâng cấp.
Độ bền vượt trội: Liên kết cơ khí chắc chắn hơn các phương pháp dùng keo hoặc đinh vít thông thường.
Tháo lắp linh hoạt: Có thể tháo rời để di chuyển, tái sử dụng thanh nhôm cho dự án khác.
Tính thẩm mỹ: Không mối hàn, bề mặt nhôm sạch đẹp, dễ lau chùi.
Những hạn chế và khó khăn thường gặp và cách khắc phục
Hạn chế
Nguyên nhân
Giải pháp
Đai ốc vuông không vào đúng rãnh
Loại đai ốc không phù hợp hoặc rãnh bị ba via
Dùng dũa làm sạch rãnh, chọn loại đai ốc đúng chuẩn
Vít bị chờn ren
Lực siết quá mạnh hoặc dùng vít kém chất lượng
Dùng vít inox có độ cứng cao, siết đúng lực 10-12 Nm
Khung không vuông vức
Sai số trong cắt hoặc lắp ghép không cân đối
Sử dụng thước vuông trong suốt quá trình, lắp đối xứng hai bên
Thanh nhôm bị nứt khi khoan
Khoan quá nhanh hoặc mũi khoan cùn
Khoan tốc độ thấp, dùng mũi khoan chuyên dụng cho nhôm
Ứng dụng thực tế của khung nhôm định hình trong các lĩnh vực
Trong sản xuất – lắp ráp máy móc

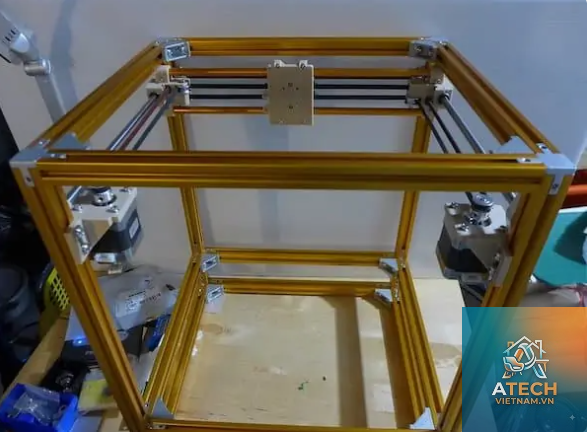

Khung nhôm định hình là xương sống của băng tải, máy đóng gói, robot công nghiệp. Nhờ khả năng lắp ghép linh hoạt, các kỹ sư dễ dàng thay đổi kết cấu máy để thích ứng với quy trình sản xuất mới.
Trong nội thất văn phòng
Các bàn làm việc, kệ sách, vách ngăn di động được làm từ khung nhôm định hình mang lại vẻ đẹp hiện đại, dễ dàng điều chỉnh độ cao và chiều rộng theo nhu cầu.
Trong trưng bày triển lãm
Gian hàng hội chợ, kệ trưng bày sản phẩm thường sử dụng khung nhôm vì tháo lắp nhanh, có thể tái sử dụng nhiều lần, tiết kiệm chi phí vận chuyển.
Sai lầm phổ biến khi tự lắp ghép khung nhôm định hình và cách tránh
Không vuông góc đầu thanh khi cắt: Đầu thanh lệch gây khe hở, mối nối yếu. Khắc phục: Kiểm tra góc cắt bằng thước vuông ngay sau khi cắt.
Bỏ qua việc bôi trơn đai ốc: Khi xiết vít, đai ốc có thể bị kẹt trong rãnh. Nên bôi một lớp dầu mỏng hoặc mỡ bò vào đai ốc trước khi lắp.
Lắp ghép không tuân thủ trình tự: Cố ghép hết các thanh rồi mới điều chỉnh – dẫn đến khung bị méo. Cách đúng: Lắp từng khối nhỏ, căn chỉnh ngay sau mỗi bước.
Dùng sai loại vít: Vít quá dài sẽ đâm xuyên thành nhôm, quá ngắn không bám đủ ren. Đo độ sâu rãnh và chọn vít có chiều dài phù hợp.
Siết vít quá tay: Khiến rãnh nhôm bị phình, mất tính năng dẫn hướng. Luôn dùng cờ lê lực đã cài mức.
Lưu ý quan trọng để đảm bảo độ bền và an toàn
Chọn thanh nhôm có độ dày thành từ 1.2mm đến 2.0mm tùy theo tải trọng dự kiến. Với khung chịu lực lớn nên chọn thanh dày 2.5mm trở lên.
Mỗi mối nối nên sử dụng ít nhất 2 vít để phân bổ lực đều. Với góc liên kết, dùng thêm ke góc hoặc tấm giằng.
Sau khi hoàn thiện, không nên chất tải ngay lên khung. Để liên kết ổn định trong 6-8 giờ trước khi sử dụng.
Nếu lắp ghép ngoài trời, hãy chọn loại nhôm hợp kim có xử lý chống oxy hóa (anodizing) để tránh bị ăn mòn.
Bảo quản các phụ kiện lắp ghép ở nơi khô ráo, tránh để mất các chi tiết nhỏ như vòng đệm.
So sánh cách lắp ghép bằng phụ kiện cơ khí và phương pháp hàn
Tiêu chí
Lắp ghép bằng phụ kiện cơ khí
Phương pháp hàn nhôm
Yêu cầu kỹ thuật
Thấp, người mới có thể làm được
Cao, cần thợ hàn chuyên nghiệp
Thời gian thi công
Nhanh, trung bình 15-20 phút/mối
Chậm hơn do chuẩn bị và làm nguội
Tính linh hoạt
Có thể tháo lắp, điều chỉnh
Cố định, khó thay đổi
Chi phí ban đầu
Thấp (chỉ mua đồ lắp ghép)
Cao (máy hàn, que hàn, khí bảo vệ)
Chi phí dài hạn
Tiết kiệm nhờ tái sử dụng thanh
Có thể hư hỏng mối hàn, khó sửa
Thẩm mỹ
Đẹp, không mối hàn
Mối hàn có thể gồ ghề, cần mài nhẵn
Các câu hỏi thường gặp về cách lắp ghép khung nhôm định hình
Có cần phải khoan lỗ trên thanh nhôm không?
Không bắt buộc.
Nên lắp hai thanh chéo cân bằng theo đường chéo. Đo khoảng cách giữa hai góc đối diện, nếu bằng nhau thì khung đã vuông. Sử dụng thước dây và thước eke để kiểm tra từng bước.
Có thể dùng vít thường thay cho đai ốc vuông không?
Không nên. Vít thường không có cơ cấu tự chặt trong rãnh, dễ bị tuột khi rung động. Chỉ dùng đai ốc vuông chuyên dụng mới đảm bảo độ an toàn cho liên kết.
Thời gian trung bình để hoàn thành một khung 1m x 1m là bao lâu?
Với người đã có kinh nghiệm, khoảng 45 phút đến 1 giờ. Người mới có thể mất gấp đôi thời gian vì phải căn chỉnh nhiều lần.
Khung nhôm định hình có chịu được tải trọng nặng không?
Có, tùy thuộc vào loại profile và cách bố trí thanh đỡ. Profile 40×40 có thể chịu tải tĩnh lên đến 150kg khi lắp đúng cách. Với tải động hoặc va đập, cần tăng cường thêm thanh giằng.
Kết luận
Việc nắm vững cách lắp ghép khung nhôm định hình không hề khó, chỉ cần bạn kiên nhẫn thực hiện từng bước theo đúng quy trình. Từ việc chọn phụ kiện, cắt thanh đến căn chỉnh góc đều đóng vai trò quyết định đến chất lượng sản phẩm cuối cùng. Hãy áp dụng những hướng dẫn chi tiết trong bài viết này để tự tay tạo ra các khung nhôm bền đẹp, phục vụ cho công việc và đời sống của bạn. Chúc bạn thành công.
