Việc lựa chọn đúng loại xích cho máy móc là yếu tố quyết định đến hiệu suất vận hành, tuổi thọ thiết bị và an toàn lao động. Mỗi loại máy, từ băng tải công nghiệp, xe nâng, máy cắt cỏ cho đến dây chuyền sản xuất thực phẩm, đều yêu cầu một thông số kỹ thuật xích riêng. Nếu bạn đang băn khoăn về cách chọn xích phù hợp cho máy, bài viết này sẽ cung cấp một lộ trình chi tiết từ khái niệm cơ bản, phân loại, đến các bước tính toán thực tế, giúp bạn tránh được những sai lầm đắt giá và tối ưu chi phí bảo trì.
Xích máy là gì? Vai trò của xích trong hệ thống truyền động
Xích là một bộ phận truyền cơ khí được cấu tạo từ nhiều mắt xích liên kết với nhau bằng chốt hoặc bản lề. Nó có nhiệm vụ truyền chuyển động và lực từ bộ phận dẫn động (như mô-tơ) sang bộ phận bị dẫn (như bánh răng, trục cuốn). Xích thường được dùng trong các hệ thống yêu cầu khoảng cách trục lớn, tải trọng nặng hoặc môi trường khắc nghiệt mà dây curoa không đáp ứng được. Có nhiều loại xích như xích con lăn, xích ống, xích răng, xích tải, xích kéo – mỗi loại có cấu tạo và ứng dụng riêng.
Chọn sai loại xích có thể dẫn đến đứt xích, mòn nhanh, gây tiếng ồn lớn, hao tổn năng lượng, thậm chí làm hỏng cả trục và bánh răng. Vì vậy, nắm vững cách chọn xích phù hợp cho máy là kỹ năng không thể thiếu của kỹ thuật viên bảo trì và người vận hành sản xuất.
Phân loại xích máy thông dụng trên thị trường
Xích con lăn (Roller chain)
Đây là loại xích phổ biến nhất, có các con lăn hình trụ quay quanh ống lót. Xích con lăn được dùng trong máy nông nghiệp, xe máy, băng tải, và nhiều máy công nghiệp nhẹ. Ưu điểm là khả năng chịu mài mòn tốt, giảm ma sát, dễ thay thế. Tuy nhiên, nó không phù hợp với môi trường có nhiều bụi bẩn hoặc hóa chất ăn mòn nếu không được bôi trơn thường xuyên.
Xích ống (Bush chain)
Khác với xích con lăn, xích ống không có con lăn. Các ống lót tiếp xúc trực tiếp với răng bánh xích. Loại xích này đơn giản hơn, giá thành thấp hơn, nhưng ma sát lớn hơn, thường được dùng trong các thiết bị tốc độ thấp và tải trọng vừa phải như máy ép, máy bơm tay.
Xích răng có thiết kế đặc biệt với các răng ăn khớp trực tiếp vào răng bánh xích, vận hành rất êm, ít tiếng ồn. Loại này thường thấy trong động cơ ô tô, máy móc chính xác cao. Giá thành đắt nhưng tuổi thọ rất dài nếu được bảo dưỡng đúng cách.

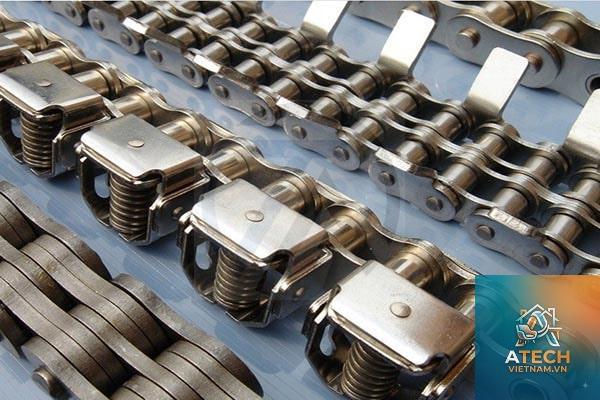

Xích tải (Conveyor chain)
Được thiết kế riêng cho hệ thống băng tải, thường có thêm các phụ kiện như tấm, ngàm để gắn băng tải hoặc sản phẩm. Xích tải có thể chịu tải nặng, môi trường nhiệt độ cao hoặc ăn mòn nhẹ. Việc chọn xích tải phụ thuộc vào vật liệu tải, tốc độ băng tải và điều kiện làm việc.
Xích kéo (Draw chain / Pull chain)
Loại xích chuyên dùng để kéo vật nặng, thường có cấu trúc mắt xích lớn, chịu lực kéo cao. Ứng dụng trong máy tời, cần cẩu, xe nâng tay.
Loại xích
Ưu điểm chính
Hạn chế chính
Ứng dụng điển hình
Xích con lăn
Ma sát thấp, chịu mài mòn tốt
Cần bôi trơn thường xuyên
Máy nông nghiệp, xe máy, băng tải
Xích ống
Giá rẻ, kết cấu đơn giản
Ma sát lớn, ồn
Máy ép chậm, thiết bị thô sơ
Xích răng
Êm, chính xác, tuổi thọ cao
Giá thành cao, khó sửa chữa
Động cơ ô tô, máy CNC
Xích tải
Linh hoạt phụ kiện, tải nặng
Khối lượng nặng, yêu cầu ray dẫn hướng
Băng tải nhà máy, xử lý nguyên liệu
Xích kéo
Chịu lực kéo đột ngột
Ít linh hoạt cho truyền động quay
Cần cẩu, tời kéo
Những yếu tố kỹ thuật quyết định cách chọn xích phù hợp cho máy
Để chọn xích đúng, bạn cần phân tích ít nhất sáu thông số chính sau đây. Thiếu một trong số chúng, rất có thể bạn sẽ chọn nhầm.
Công suất truyền và tải trọng làm việc
Công suất động cơ (kW) và tốc độ quay (vòng/phút) của bánh dẫn là cơ sở để tính lực kéo tác dụng lên xích. Xích phải có tải trọng phá hủy tối thiểu lớn hơn ít nhất 7-10 lần so với lực làm việc thực tế (hệ số an toàn). Các nhà sản xuất thường cung cấp bảng tra tải trọng cho phép theo từng bước xích.
Bước xích (Pitch)

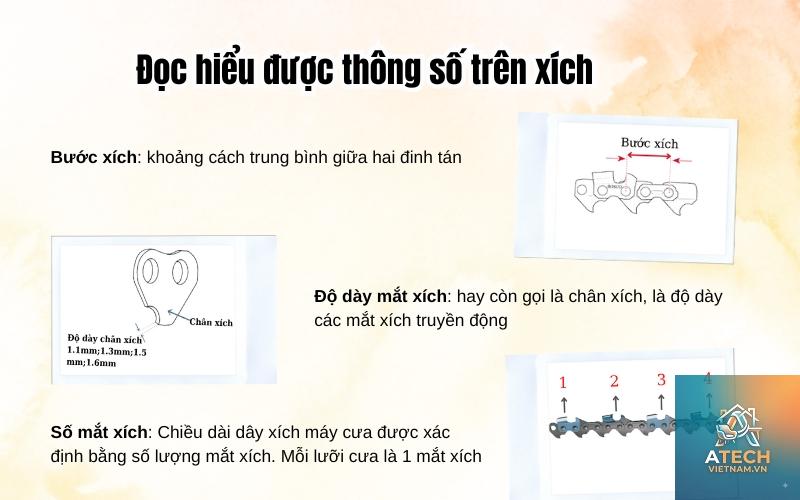

Bước xích là khoảng cách giữa tâm hai chốt liên tiếp. Đây là thông số quan trọng nhất vì nó quyết định sự tương thích với bánh xích. Nếu bước xích không khớp, xích sẽ nhảy răng hoặc không ăn khớp. Các bước phổ biến: 06B (9.525 mm), 08B (12.7 mm), 10B (15.875 mm), 12B (19.05 mm), 16B (25.4 mm).
Số răng bánh xích và đường kính vòng chia
Số răng bánh xích càng nhỏ, xích càng dễ bị mòn do uốn nhiều lần. Thông thường, bánh xích nhỏ nhất nên có ít nhất 17 răng để đảm bảo tuổi thọ. Bạn cần kiểm tra xem bánh xích hiện có thuộc tiêu chuẩn nào (ANSI, ISO, DIN) để chọn xích cùng hệ.
Tốc độ làm việc và chế độ tải
Xích quay nhanh sinh ra lực ly tâm lớn, làm giảm lực căng hiệu dụng. Với tốc độ trên 1000 vòng/phút, cần chọn xích có cấp tốc độ cao (high-speed chain) hoặc xích răng. Nếu tải trọng dao động mạnh (va đập), nên tăng hệ số an toàn lên 12-15.
Môi trường có hóa chất, độ ẩm cao, nhiệt độ lớn (>150°C), hoặc bụi mịn sẽ ảnh hưởng đến vật liệu làm xích. Xích thường được làm từ thép carbon, thép hợp kim, thép không gỉ (inox), hoặc thép mạ kẽm. Xích inox chống ăn mòn tốt nhưng chịu tải kém hơn thép hợp kim.
Chiều dài xích và cách nối
Chiều dài xích thường được tính bằng số mắt xích. Bạn phải đo chính xác khoảng cách tâm hai trục và số răng hai bánh. Có thể dùng công thức tính số mắt xích hoặc dùng phần mềm của nhà sản xuất. Xích có thể nối bằng chốt tán, kẹp chữ C, hoặc khóa xích (clip). Chọn loại dễ tháo lắp để bảo trì.
Quy trình chọn xích phù hợp cho máy từng bước
Thu thập thông số máy hiện tại: Ghi lại công suất động cơ, tốc độ quay của bánh dẫn, số răng bánh dẫn và bánh bị dẫn, khoảng cách tâm trục, tải trọng lớn nhất, môi trường làm việc (nhiệt độ, độ ẩm, hóa chất).
Xác định hệ số làm việc (Service factor): Dựa vào tính chất tải (đều, va đập nhẹ, va đập mạnh) và loại máy. Ví dụ, máy bơm ly tâm có hệ số 1.0, máy nghiền đá có hệ số 1.5-2.0.
Tính công suất thiết kế: Nhân công suất truyền với hệ số làm việc. Ví dụ: máy có 5 kW, hệ số 1.5 → công suất thiết kế = 7.5 kW.
Tra bảng chọn bước xích: Dùng bảng catalog của nhà sản xuất, với công suất thiết kế và tốc độ vòng/phút của bánh dẫn, tra ra bước xích tối thiểu. Thường chọn bước lớn hơn một bậc để dự phòng.
Chọn loại xích theo môi trường: Nếu ngoài trời, ẩm ướt → xích mạ kẽm hoặc inox. Nếu nhiệt độ cao → xích chịu nhiệt. Nếu tải nặng, tốc độ thấp → xích ống rẻ hơn.

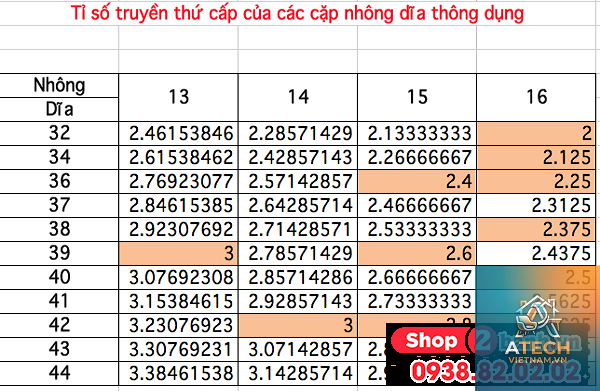

Kiểm tra số răng bánh xích: Đảm bảo bánh xích hiện tại có số răng phù hợp với bước đã chọn. Nếu thay đổi số răng, phải tính toán lại tỷ số truyền.
Tính chiều dài xích và phương pháp nối: Đo hoặc tính số mắt xích (thường là số chẵn để dễ nối). Chọn loại khóa xích có khả năng chịu tải tương đương.
Xem xét khả năng căng xích và bôi trơn: Cần có cơ cấu căng xích hoặc pulley căng. Bôi trơn bằng dầu nhỏ giọt hoặc ngâm dầu tùy tốc độ.
Lợi ích của việc chọn đúng xích cho máy
Tuổi thọ xích kéo dài gấp 2-3 lần so với chọn sai.
Giảm thời gian dừng máy để thay xích và sửa chữa.
Tiết kiệm điện năng do ma sát được tối ưu.
Giảm tiếng ồn và rung động, cải thiện môi trường làm việc.
An toàn lao động cao hơn, tránh đứt xích gây tai nạn.
Những sai lầm thường gặp khi chọn xích và cách tránh
Sai lầm 1: Chỉ dựa vào kích thước vật lý cũ mà không kiểm tra thông số kỹ thuật bên trong. Nhiều người mua xích chỉ nhìn bước và độ dày tấm, nhưng bỏ qua cấp độ bền (grade). Xích rẻ tiền có thể cùng bước nhưng tải trọng chỉ bằng 60% hàng chính hãng.
Sai lầm 2: Không tính đến hệ số an toàn cho tải va đập. Hệ quả là xích bị giãn dài nhanh hoặc đứt sau vài tháng vận hành. Cách tránh: luôn áp dụng hệ số ít nhất 1.5 cho tải trung bình và 2.0 cho tải nặng.
Sai lầm 3: Dùng xích không có bôi trơn hoặc bôi trơn sai loại. Xích con lăn yêu cầu dầu bôi trơn đặc biệt, không thể thay bằng mỡ thông thường. Mỡ dễ bị văng ra và giữ bụi.
Sai lầm 4: Lắp xích quá căng hoặc quá chùng. Khi căng quá, xích và ổ bi nhanh hỏng. Khi chùng quá, xích nhảy răng và gây tiếng ồn. Độ võng cho phép khoảng 2-3% khoảng cách tâm.
Lưu ý quan trọng khi chọn và bảo trì xích
Luôn mua xích từ nhà sản xuất uy tín như Tsubaki, Renold, Regina, Diamond để đảm bảo chất lượng.
Kiểm tra nhãn mác: thông số bước xích, cấp độ bền, tiêu chuẩn (ISO 606, ANSI B29.1).
Đối với máy chạy liên tục 24/7, nên chọn xích có phụ kiện bôi trơn tự động.
Thay xích đồng bộ với thay bánh xích. Bánh xích mòn sẽ làm hỏng xích mới nhanh chóng.
Vệ sinh và bôi trơn định kỳ theo lịch: mỗi 100 giờ hoạt động hoặc theo hướng dẫn.
Ứng dụng thực tế: Các ví dụ chọn xích theo ngành
Ví dụ 1 – Xích cho máy cắt cỏ thường dùng xích con lăn bước 08B-1 (12.7 mm) hoặc 06B-1 (9.525 mm) cho máy nhỏ. Yêu cầu chịu tải trọng trung bình, tốc độ vừa, môi trường bụi cỏ. Nên chọn xích có phụ kiện tự bôi trơn (o-ring chain) để giảm bảo trì.
Ví dụ 2 – Xích tải trong nhà máy sản xuất thực phẩm bắt buộc phải là xích inox (stainless steel) để đảm bảo vệ sinh, chống gỉ. Bước xích thường lớn hơn 16B (25.4 mm) vì tải trọng nặng. Phải chọn loại có thể tháo rời các tấm băng tải dễ dàng.
Ví dụ 3 – Xích nâng trong xe nâng tay là xích kéo đặc chủng, thường là xích dạng plate link có lớp mạ kẽm. Cần xem tải trọng định mức của xe nâng (ví dụ 2.5 tấn) và chọn xích có tải trọng phá hủy tối thiểu bằng 4 lần tải.
Câu hỏi thường gặp (FAQ)
Làm sao để biết xích hiện tại của máy đã mòn?
Dùng thước đo chuyên dụng hoặc đo trực tiếp độ dài của 10 mắt xích. Nếu độ dài vượt quá 3% so với chiều dài tiêu chuẩn ban đầu, cần thay xích. Dấu hiệu khác: tiếng kêu lạc xạc, xích bị chùng dù đã căng.
Có thể dùng xích con lăn thay cho xích ống không?
Có thể, nếu bước xích và chiều rộng trong lòng xích tương thích. Tuy nhiên, xích con lăn đắt hơn và yêu cầu bánh xích có răng dạng roller. Nếu bánh xích cũ là loại cho xích ống, việc thay sang xích con lăn sẽ không khớp và gây mòn nhanh.
Nên chọn xích 1 dây hay 2 dây?
Xích nhiều dây (multistrand) cho phép truyền công suất lớn hơn trong cùng không gian, nhưng phải căn chỉnh chính xác và bánh xích phải có nhiều rãnh. Nếu máy không yêu cầu tải quá cao, xích 1 dây đơn giản và rẻ hơn.
Khi nào cần xích có phụ kiện tự bôi trơn?
Khi máy hoạt động liên tục ở nơi khó bảo trì, hoặc trong môi trường nhiều bụi không thể bôi trơn thường xuyên. Xích o-ring hoặc xết có seal là lựa chọn thông minh.
Kết luận
Lựa chọn xích phù hợp cho máy không phải là việc chỉ nhìn hình dáng bên ngoài. Nó đòi hỏi sự hiểu biết về thông số kỹ thuật, điều kiện vận hành và kinh nghiệm thực tế. Bằng cách áp dụng quy trình từng bước – xác định tải, tra bước xích, chọn chất liệu, tính chiều dài và lắp đặt đúng – bạn có thể kéo dài tuổi thọ thiết bị và giảm chi phí vận hành một cách đáng kể. Luôn nhớ rằng, đầu tư vào một dây chuyền xích chất lượng cao ngay từ đầu sẽ tiết kiệm gấp nhiều lần so với việc sửa chữa và ngừng máy đột xuất.
